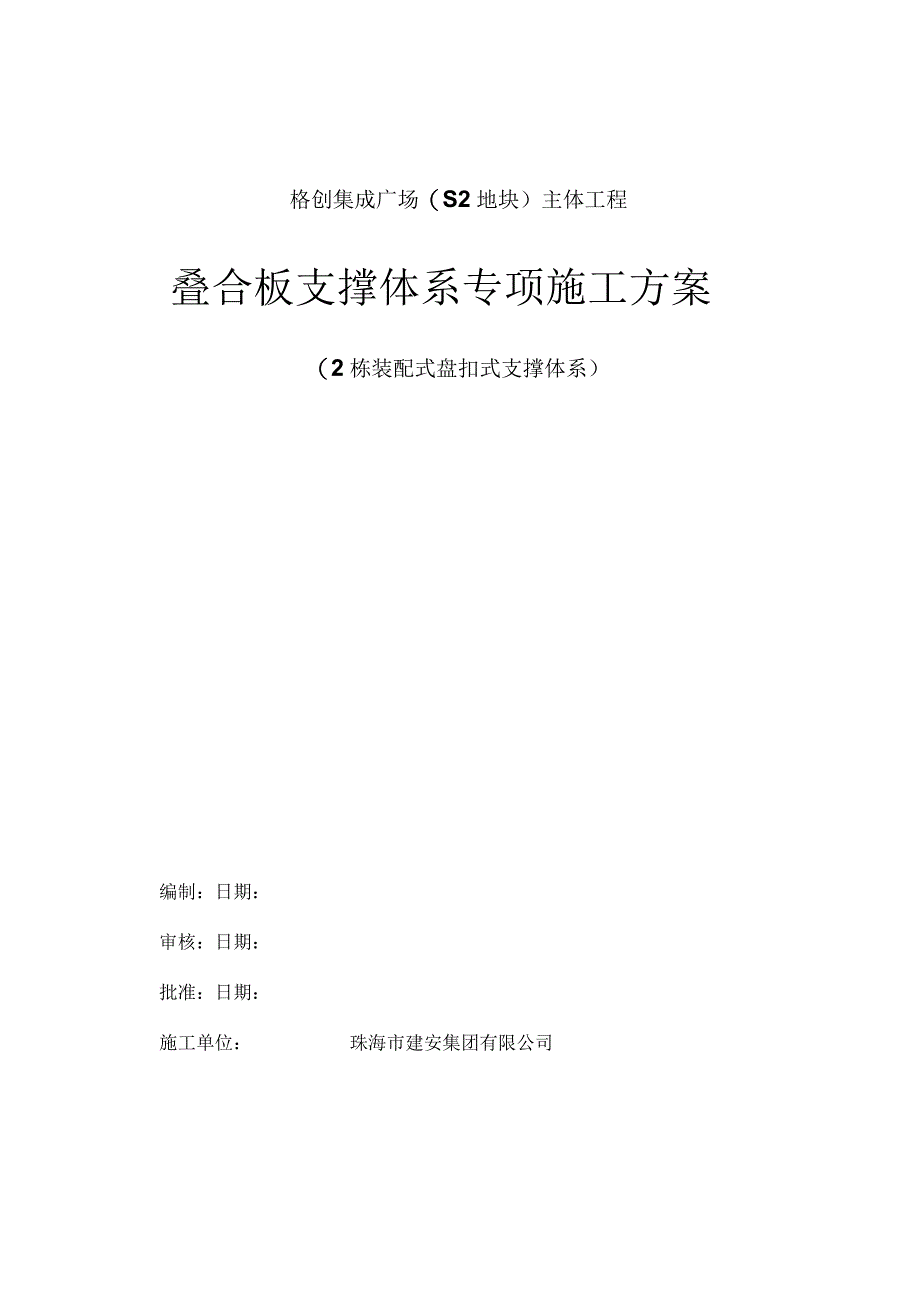

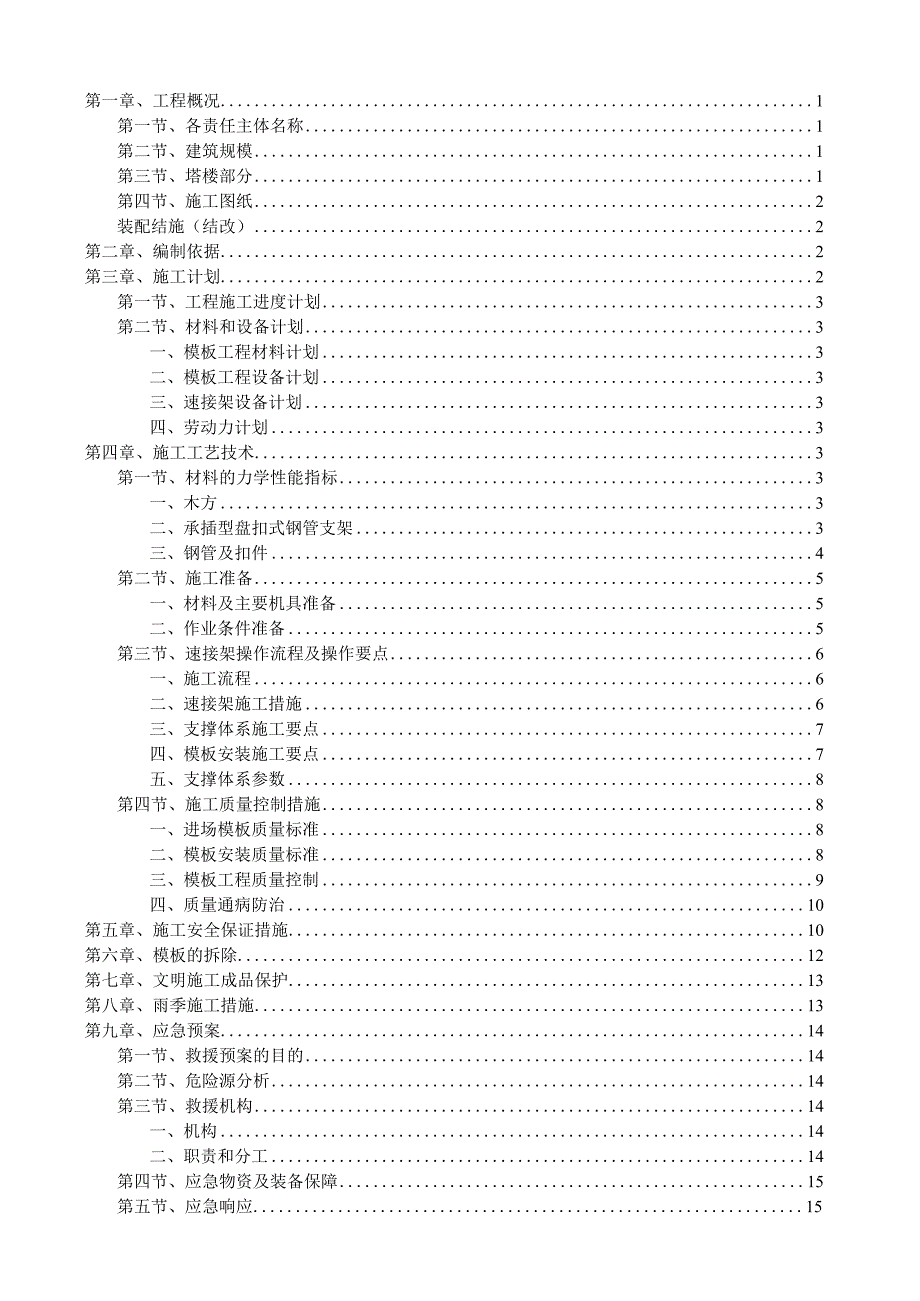

1、格创集成广场（S2地块）主体工程叠合板支撑体系专项施工方案（2栋装配式盘扣式支撑体系）编制：日期：审核：日期：批准：日期：施工单位：珠海市建安集团有限公司第一章、工程概况1第一节、各责任主体名称1第二节、建筑规模1第三节、塔楼部分1第四节、施工图纸2装配结施（结改）2第二章、编制依据2第三章、施工计划2第一节、工程施工进度计划3第二节、材料和设备计划3一、模板工程材料计划3二、模板工程设备计划3三、速接架设备计划3四、劳动力计划3第四章、施工工艺技术3第一节、材料的力学性能指标3一、木方3二、承插型盘扣式钢管支架3三、钢管及扣件4第二节、施工准备5一、材料及主要机具准备5二、作业条件准备5第三
2、节、速接架操作流程及操作要点6一、施工流程6二、速接架施工措施6三、支撑体系施工要点7四、模板安装施工要点7五、支撑体系参数8第四节、施工质量控制措施8一、进场模板质量标准8二、模板安装质量标准8三、模板工程质量控制9四、质量通病防治10第五章、施工安全保证措施10第六章、模板的拆除12第七章、文明施工成品保护13第八章、雨季施工措施13第九章、应急预案14第一节、救援预案的目的14第二节、危险源分析14第三节、救援机构14一、机构14二、职责和分工14第四节、应急物资及装备保障15第五节、应急响应15第六节、应急救援措施15一、发生高处坠落事故应急救援15二、发生支模坍塌应急救援16三、休克
3、、昏迷的伤员救援17四、触电事故应急救援措施17第十章、计算书及附图19第一节、二层5.85m叠合楼板支撑架（盘扣式）计算书19一、计算依据19二、工程属性19三、荷载设计19四、支撑体系设计20五、预制楼板验算22六、主梁验算23七、可调托座验算25八、立杆验算25九、高宽比验算26十、立杆支承面承载力验算26第二节、三层5.0Om叠合楼板支撑架（盘扣式）计算书28一、计算依据28二、工程属性28三、荷载设计28四、支撑体系设计28五、预制楼板验算31六、主梁验算32七、可调托座验算34八、立杆验算34九、高宽比验算34十、立杆支承面承载力验算35第三节、十五层3.3Om叠合楼板支撑架（盘扣
4、式）计算书36一、计算依据36二、工程属性36三、荷载设计36四、支撑体系设计37五、预制楼板验算39七、可调托座验算42八、立杆验算42九、高宽比验算43十、立杆支承面承载力验算43附：施工示例照片45第一章、工程概况第一节、各责任主体名称序列单位类别单位名称1建设单位2设计单位3勘察单位4监理单位5施工单位6监督单位7工程名称8工程位置第二节、建筑规模1、本工程用地面积14666.19112,总建筑面积79876.5711）2,其中地下建筑面积19695.44m2,地上建筑面积60181.13r112;为城市综合体。基本情况如下表：1-01序号1项目规划用地面积计量单位m2数量备注1466
5、6.19使用地面积2总建筑面积m279876.57地下、地上地上建筑面积m260181.131栋、2栋地下建筑面积m219695.44负1、负23建筑基地面积m25831.99地上首层456789地下小型机动停车位1栋屋面建筑高度2栋最大屋面高度2栋最大建筑高度基础类型工程地点辆米米米部分26754.6098. 4099. 90：灌注桩、珠海市其中充电桩车位55辆占总停车位20%地下2层，地上9层地下2层，地上25层地下2层，地上25层部分天然基础；柱下墩筏板基础香洲区前山街道沥溪村第三节、塔楼部分1、1栋轻生产用房（丙类厂房）地上共9层，地下2层，建筑高度54.60m。2、2栋大研发办公+宿
6、舍楼地上共25层，地下2层，建筑高度99.90m。3、使用功能：轻生产用房/丙类厂房，产业用房（研发），产业配套（商业），产业配套（宿舍）；建筑等级：一类高层公共建筑；建筑类别及耐火等级：一类高层；耐火等级为：1栋为一级，2栋为一级地下室为一级；抗震设防烈度：7度；设计使用年限：50年；主要结构类型:框架剪力墙；人防工程等级：核六级，常六级。4、塔楼工程高程为黄海高程，坐标为2000国家大地坐标系；0.000标高相当于绝对标高10.55m。建筑层高如下表：3-01项次栋号/层数层高m项次栋号/层数层高m1栋轻生产用房(丙类厂房)共9层二2栋大研发办公+宿舍楼共25层1地下负2层3.801地下负
7、2层3.802地下负1层5.002地下负1层5.0031层5.8031层5.8042层5.5042层5.00539层5.505313层4.206屋面机房4.80614层5.007/71525层3.308/8屋面机房层6.609总高(括机房)54.6049.809总高(括机房)99.9098.40三地下通道连廊共1层/11层3.654.90m覆土层厚5.15In5、本方案编制为2栋大研发办公+宿舍楼装配式构件(叠合板)构件模板支撑体系安全计算方案。第四节、施工图纸序号图纸名称图纸编号备注结施11422装配结施1-3403装配结施(结改)1-9第二章、编制依据1、建筑施工安全检查标准(JGJ59-
8、2011)2、混凝土结构工程施工质量验收规范(GB50204-2002)3、建筑施工承插型盘扣式钢管支架安全技术规程(JGJ231-2010)4、建筑施工模板安全技术规范(JGJI62-2008)5、混凝土结构设计规范(GB50010-2010)6、建筑结构荷载规范(GB50009-2001)7、建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)8、冷弯薄壁型钢结构技术规范(GB50018-2002)9、危险性较大的分部分项工程安全管理办法(建质200987号)第三章、施工计划第一节、工程施工进度计划序号分部工程工期（天）时间备注1速接架搭设开始2022-1-132模板安装结束20
9、22-8-8第二节、材料和设备计划一、模板工程材料计划序号材料数量需用时间备注1木方2021-850X1002速接架2021-83胶合板模板2021-8183091515二、模板工程设备计划序号材料数量需用时间备注1圆盘锯2台2021-82电钻5台2021-83锤子30把2021-8三、速接架设备计划序号名称单位数量用途备注1水准仪台1水平度控制2经纬仪1角度、垂直度控制350Cm水平尺把5水平度调节430In长水平管条2水平度调节530m钢卷尺把2测量放样6游标卡尺把1管径壁厚测量材料进场验收用7铁榔头把10槌实插销8五金工具箱套2模板安装注：如遇天气等不可抗力原因，高支模施工时间安排相应顺
10、延。四、劳动力计划高支模工程劳动力计划表序号分部工程劳动力安排（人）备注1板下满堂脚手架202楼板模板工程40第四章、施工工艺技术第一节、材料的力学性能指标一、木方次龙骨采用50*100木方，材质为松木；主龙骨采用48*3.0双拼普通钢管二、承插型盘扣式钢管支架（速接架）1、本工程支撑体系采用承插型盘扣式钢管支撑（以下简称速接架）支撑体系，与可调底座、可调托座结合的支撑方式。速接架型号、规格等详见下表：序号产品名称产品型号管径mm材质表面处理1立杆B-LG-150048X3.2Q345热镀锌2B-LG-200048X3.2Q345热镀锌3横杆B-HG-900482.5Q235热镀锌4B-HG-
11、1200482.5Q235热镀锌5B-HG-1500482.5Q235热镀锌6斜杆XG-1200X150033.52.5Q235热镀锌7XG-1800X150033.52.5Q235热镀锌8可调托座B-XT-500385.0Q235防锈油2、支撑体系产品进场质量控制。进入现场的支撑体系产品及构配件应具备以下证明材料。2.1、 主要构配件应有产品标识及产品质量合格证。2.2、 应提供配套管材、零件、铸件、冲压件等材质。2.3、 构配件进场质量检查的重点。钢管壁厚、焊接质量、外观质量、可调底座和可调托座丝杆直径、有效半径、与调节手柄配合间隙以及材质等，详见下表。构配件进场质量检查项目表部件名称检查
12、项目允许偏差(mm)立杆横杆长度1.5弯曲6裂纹无壁厚0.1锈蚀无或轻微斜杆长度2.0弯曲8裂纹无壁厚0.1锈蚀无或轻微可调托座可调底座长度3.0弯曲1丝杆直径-0.1丝杆有效半径-0.1丝杆与调节手柄配合间隙L/200锈蚀无或轻微2.4、进场所有支撑架材料均应符合现行建筑施工承插型盘扣式钢管支架安全技术规程(JGJ231-2010)的规定。三、钢管及扣件1、钢管搭设脚手架的钢管质量应符合现行国家标准碳素结构钢GB/T700-2006中Q235A钢的规定，每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJI30-2011的有关规定，必须涂有防锈漆。旧钢管表面锈蚀深度、和钢管的弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJI30-2011的有关规定。钢管上严禁打孔。使用过程中不得使用开裂、壁薄、弯曲、焊接、腐蚀较严重的钢管。2、扣件扣件为可锻铸造扣件，其材质应符合建设部钢管脚手架扣件GB15831的要求，由有扣件生产许可证的生
