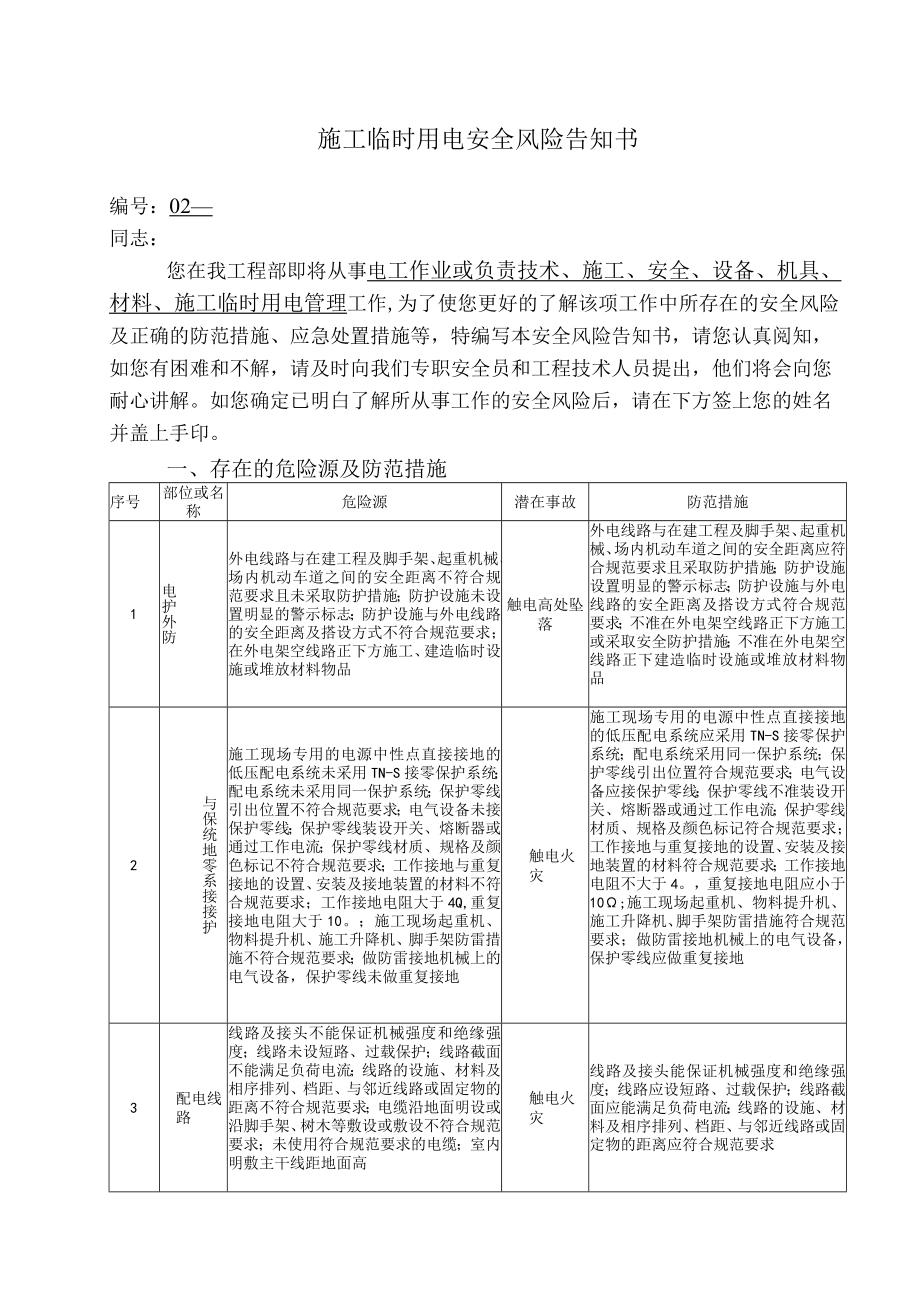

1、施工临时用电安全风险告知书编号：02同志：您在我工程部即将从事电工作业或负责技术、施工、安全、设备、机具、材料、施工临时用电管理工作,为了使您更好的了解该项工作中所存在的安全风险及正确的防范措施、应急处置措施等，特编写本安全风险告知书，请您认真阅知，如您有困难和不解，请及时向我们专职安全员和工程技术人员提出，他们将会向您耐心讲解。如您确定已明白了解所从事工作的安全风险后，请在下方签上您的姓名并盖上手印。一、存在的危险源及防范措施序号部位或名称危险源潜在事故防范措施1电护外防外电线路与在建工程及脚手架、起重机械、场内机动车道之间的安全距离不符合规范要求且未采取防护措施；防护设施未设置明显的警示标
2、志；防护设施与外电线路的安全距离及搭设方式不符合规范要求；在外电架空线路正下方施工、建造临时设施或堆放材料物品触电高处坠落外电线路与在建工程及脚手架、起重机械、场内机动车道之间的安全距离应符合规范要求且采取防护措施；防护设施设置明显的警示标志；防护设施与外电线路的安全距离及搭设方式符合规范要求；不准在外电架空线路正下方施工或采取安全防护措施；不准在外电架空线路正下建造临时设施或堆放材料物品2与保统地零系接接护施工现场专用的电源中性点直接接地的低压配电系统未采用TN-S接零保护系统；配电系统未采用同一保护系统；保护零线引出位置不符合规范要求；电气设备未接保护零线；保护零线装设开关、熔断器或通过工
3、作电流；保护零线材质、规格及颜色标记不符合规范要求；工作接地与重复接地的设置、安装及接地装置的材料不符合规范要求；工作接地电阻大于4Q,重复接地电阻大于10。；施工现场起重机、物料提升机、施工升降机、脚手架防雷措施不符合规范要求；做防雷接地机械上的电气设备，保护零线未做重复接地触电火灾施工现场专用的电源中性点直接接地的低压配电系统应采用TN-S接零保护系统；配电系统采用同一保护系统；保护零线引出位置符合规范要求；电气设备应接保护零线；保护零线不准装设开关、熔断器或通过工作电流；保护零线材质、规格及颜色标记符合规范要求；工作接地与重复接地的设置、安装及接地装置的材料符合规范要求；工作接地电阻不大
4、于4。，重复接地电阻应小于10;施工现场起重机、物料提升机、施工升降机、脚手架防雷措施符合规范要求；做防雷接地机械上的电气设备，保护零线应做重复接地3配电线路线路及接头不能保证机械强度和绝缘强度；线路未设短路、过载保护；线路截面不能满足负荷电流；线路的设施、材料及相序排列、档距、与邻近线路或固定物的距离不符合规范要求；电缆沿地面明设或沿脚手架、树木等敷设或敷设不符合规范要求；未使用符合规范要求的电缆；室内明敷主干线距地面高触电火灾线路及接头能保证机械强度和绝缘强度；线路应设短路、过载保护；线路截面应能满足负荷电流；线路的设施、材料及相序排列、档距、与邻近线路或固定物的距离应符合规范要求序号部位

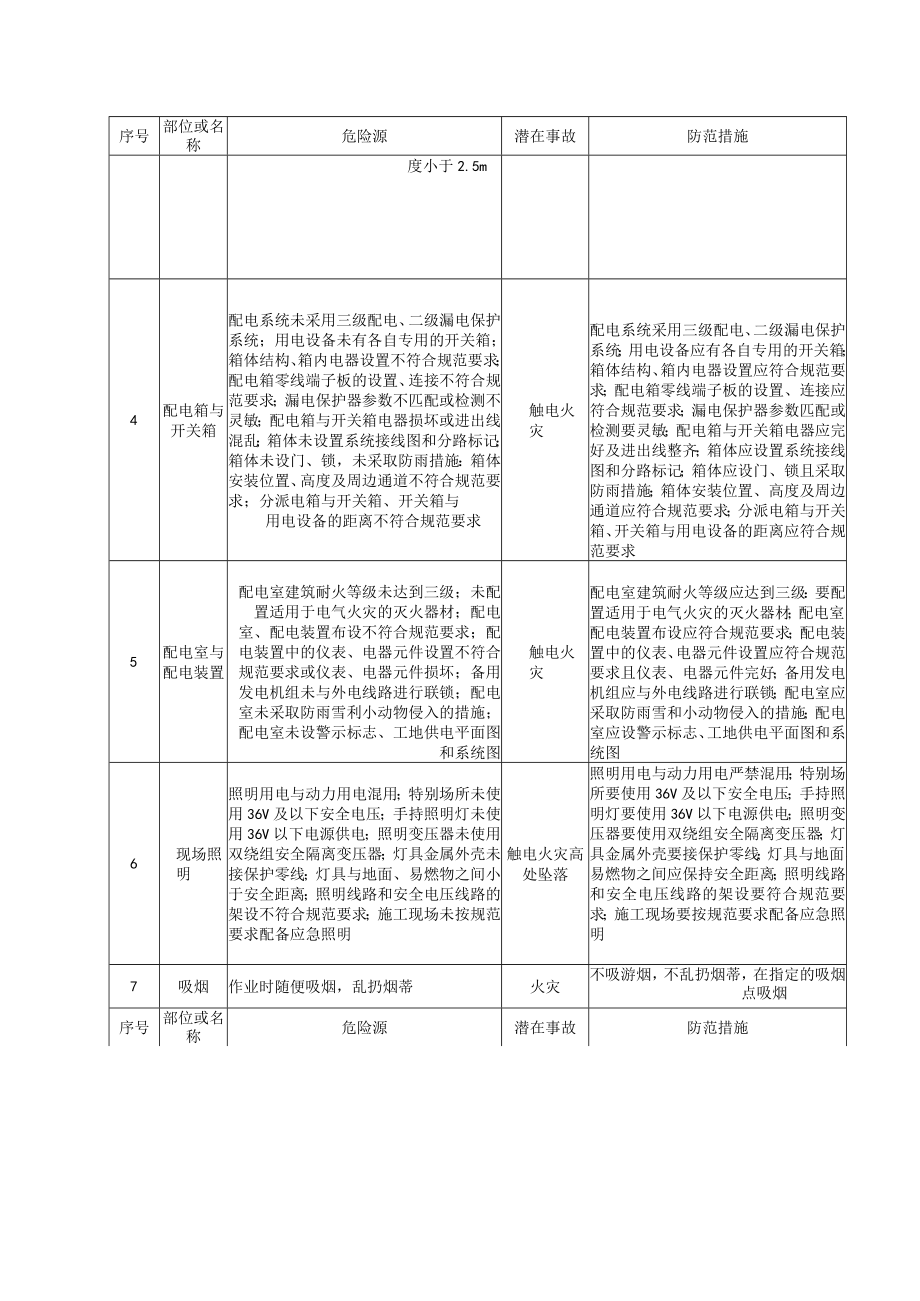

5、或名称危险源潜在事故防范措施度小于2.5m4配电箱与开关箱配电系统未采用三级配电、二级漏电保护系统；用电设备未有各自专用的开关箱；箱体结构、箱内电器设置不符合规范要求；配电箱零线端子板的设置、连接不符合规范要求；漏电保护器参数不匹配或检测不灵敏；配电箱与开关箱电器损坏或进出线混乱；箱体未设置系统接线图和分路标记；箱体未设门、锁，未采取防雨措施：箱体安装位置、高度及周边通道不符合规范要求；分派电箱与开关箱、开关箱与用电设备的距离不符合规范要求触电火灾配电系统采用三级配电、二级漏电保护系统；用电设备应有各自专用的开关箱；箱体结构、箱内电器设置应符合规范要求；配电箱零线端子板的设置、连接应符合规范要
6、求；漏电保护器参数匹配或检测要灵敏；配电箱与开关箱电器应完好及进出线整齐；箱体应设置系统接线图和分路标记；箱体应设门、锁且采取防雨措施；箱体安装位置、高度及周边通道应符合规范要求；分派电箱与开关箱、开关箱与用电设备的距离应符合规范要求5配电室与配电装置配电室建筑耐火等级未达到三级；未配置适用于电气火灾的灭火器材；配电室、配电装置布设不符合规范要求；配电装置中的仪表、电器元件设置不符合规范要求或仪表、电器元件损坏；备用发电机组未与外电线路进行联锁；配电室未采取防雨雪利小动物侵入的措施；配电室未设警示标志、工地供电平面图和系统图触电火灾配电室建筑耐火等级应达到三级：要配置适用于电气火灾的灭火器材；
7、配电室、配电装置布设应符合规范要求；配电装置中的仪表、电器元件设置应符合规范要求且仪表、电器元件完好；备用发电机组应与外电线路进行联锁；配电室应采取防雨雪和小动物侵入的措施；配电室应设警示标志、工地供电平面图和系统图6现场照明照明用电与动力用电混用；特别场所未使用36V及以下安全电压；手持照明灯未使用36V以下电源供电；照明变压器未使用双绕组安全隔离变压器；灯具金属外壳未接保护零线；灯具与地面、易燃物之间小于安全距离；照明线路和安全电压线路的架设不符合规范要求；施工现场未按规范要求配备应急照明触电火灾高处坠落照明用电与动力用电严禁混用；特别场所要使用36V及以下安全电压；手持照明灯要使用36V

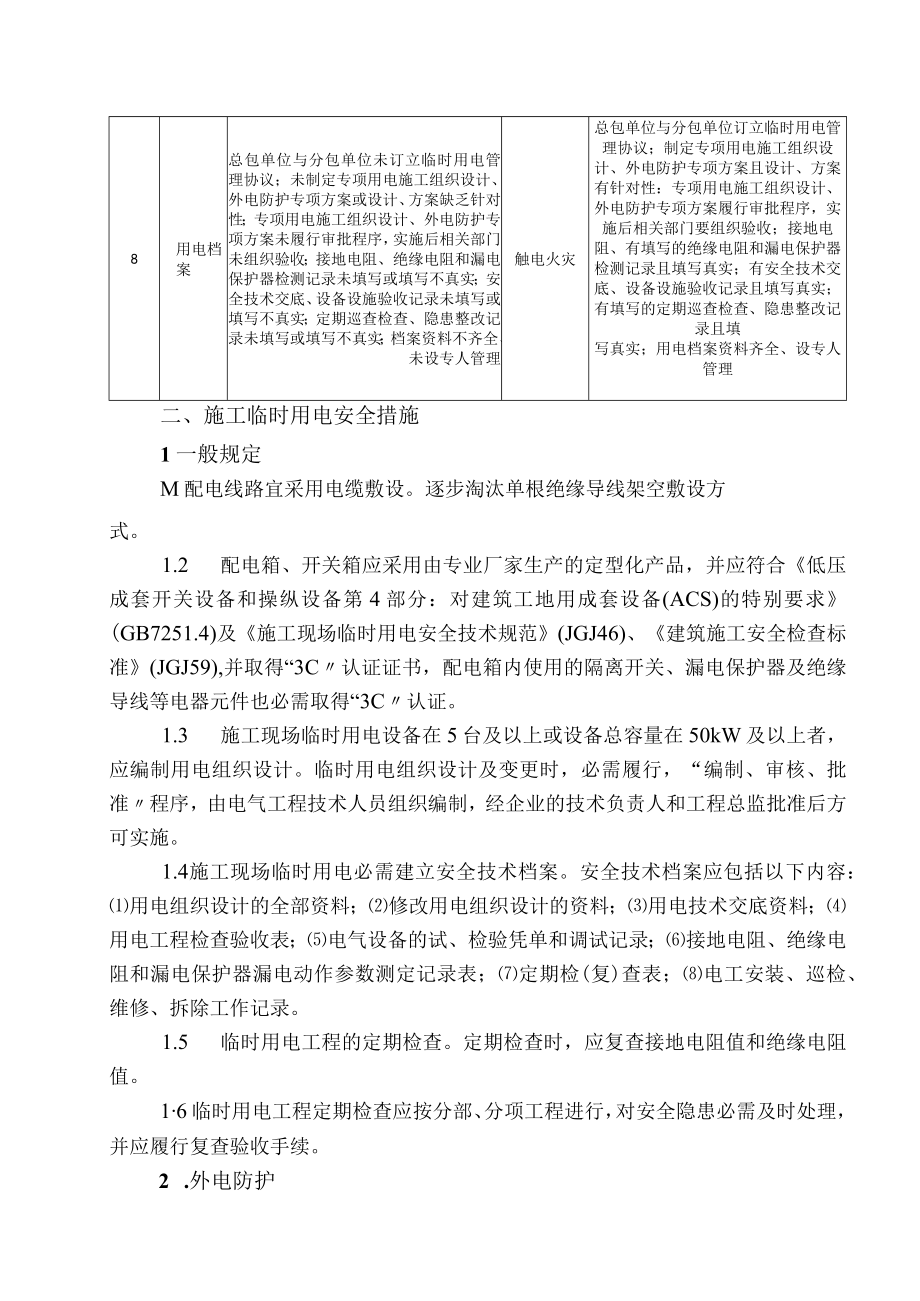

8、以下电源供电；照明变压器要使用双绕组安全隔离变压器；灯具金属外壳要接保护零线；灯具与地面、易燃物之间应保持安全距离；照明线路和安全电压线路的架设要符合规范要求；施工现场要按规范要求配备应急照明7吸烟作业时随便吸烟，乱扔烟蒂火灾不吸游烟，不乱扔烟蒂，在指定的吸烟点吸烟序号部位或名称危险源潜在事故防范措施8用电档案总包单位与分包单位未订立临时用电管理协议；未制定专项用电施工组织设计、外电防护专项方案或设计、方案缺乏针对性；专项用电施工组织设计、外电防护专项方案未履行审批程序，实施后相关部门未组织验收；接地电阻、绝缘电阻和漏电保护器检测记录未填写或填写不真实；安全技术交底、设备设施验收记录未填写或填
9、写不真实；定期巡查检查、隐患整改记录未填写或填写不真实；档案资料不齐全、未设专人管理触电火灾总包单位与分包单位订立临时用电管理协议；制定专项用电施工组织设计、外电防护专项方案且设计、方案有针对性：专项用电施工组织设计、外电防护专项方案履行审批程序，实施后相关部门要组织验收；接地电阻、有填写的绝缘电阻和漏电保护器检测记录且填写真实；有安全技术交底、设备设施验收记录且填写真实；有填写的定期巡查检查、隐患整改记录且填写真实；用电档案资料齐全、设专人管理二、施工临时用电安全措施1一般规定M配电线路宜采用电缆敷设。逐步淘汰单根绝缘导线架空敷设方式。1.2 配电箱、开关箱应采用由专业厂家生产的定型化产品，
10、并应符合低压成套开关设备和操纵设备第4部分：对建筑工地用成套设备(ACS)的特别要求(GB7251.4)及施工现场临时用电安全技术规范(JGJ46)、建筑施工安全检查标准(JGJ59),并取得“3C认证证书，配电箱内使用的隔离开关、漏电保护器及绝缘导线等电器元件也必需取得“3C认证。1.3 施工现场临时用电设备在5台及以上或设备总容量在50kW及以上者，应编制用电组织设计。临时用电组织设计及变更时，必需履行，“编制、审核、批准程序，由电气工程技术人员组织编制，经企业的技术负责人和工程总监批准后方可实施。1.4 施工现场临时用电必需建立安全技术档案。安全技术档案应包括以下内容：用电组织设计的全部
11、资料；修改用电组织设计的资料；用电技术交底资料；用电工程检查验收表；电气设备的试、检验凭单和调试记录；接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表；定期检(复)查表；电工安装、巡检、维修、拆除工作记录。1.5 临时用电工程的定期检查。定期检查时，应复查接地电阻值和绝缘电阻值。16临时用电工程定期检查应按分部、分项工程进行，对安全隐患必需及时处理，并应履行复查验收手续。2 .外电防护2.1 在建工程（含脚手架具）的外侧边缘与外电架空线路之间必需保持安全操作距离。最小安全操作距离应符合以下表的规定。表2.1在建工程（含脚手架具）的外侧边缘与外电架空线路之间的最小安全操作距离外电线路电压等级
12、（kV）111035-110220330-500最小安全操作距离（m）4.06.08.010152.2施工现场的机动车道与外电架空线路交织时，架空线路的最低点与路面的垂直距离应符合表822规定。表2.2施工现场的机动车道与外电架空线路交织时最小垂直距离外电线路电压等级（kV）11-1035最小垂直距离（m）6.07.07.02.3 当达不到表2.1和表2.2的规定时，必需编制外电线路防护方案，采取绝缘隔离防护措施，并应悬挂醒目的警告标志牌。架设防护设施时，必需经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。2.4 防护设施应稳固、稳定，防护屏
13、障应采用绝缘材料搭设，且对外电线路的隔离防护应达到IP30级（防止2.5mm的固体侵入）。2.5 当规定（见表2.5）的防护措施无法实现时，必需与有关部门协商，采取停电、迁移外电线路或改变工程位置等措施，未采取上述措施的严禁施工。表2.5防护设施与外电线路之间的最小安全距离外电线路电压等级（kV）1035IlO220330500最小安全距离（m）1.72.02.54.05.06.02.6 脚手架的上下斜道严禁搭设在有外电线路的一侧。2.7 现场临时设施规划、建筑起重机械安装位置等应避开有外电线路一侧。3 .接地与接零保护系统3.1 在施工现场专用变压器的供电的TN-S接零保护系统中，电气设备的
14、金属外壳必需与专用保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。3.2 当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护与原系统保持一致。不得一部分设备作保护接零，另一部分设备作保护接地。采用TN系统做保护接零时，工作零线（N线）必需通过总漏电保护器，保护零线（PE线）必需由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。3.3 TN系统中的保护零线除必需在配电室或总配电箱处做重复接地外，还必需在配电系统的中间处和末端处做重复接地。在TN系统中，保护零线每一重复接地装置的接地电阻值应不大于I
15、OQ。在工作接地电阻允许达到IOQ的电力系统中，所有重复接地的等效电阻值不应大于10o3.4 每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。不得采用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢材。接地可利用自然接地体，宜采用与在建工程基础接地网连接的方式，应保证其电气连接和热稳定。3.5 PE线上严禁装设开关或熔断器。PE线上严禁通过工作电流，且严禁断线。3.6 PE线所用材质与相线、工作零线（N线）一致时，其最小截面应符合下表规定。PE线的绝缘颜色为绿/黄双色线。PE线截面与相线截面的关系见表8.3.6o表8.3.6PE线截面与相线截面的关系相线芯线截面S（mm2）PE线最小截面（mm2）S16S1635S/23.7配电箱金属箱体，施工机械、照明器具、电器装置的金属外壳及支架等不带电的外露导电部分应做保护接零，与保护零线的连接应采用铜鼻子连接。4配电箱、开关箱4.1 配电系统应设置配电柜或总配电箱、分派电箱、开关箱，实行三级配电，三级保护，各级配电箱中均应安装漏电保护器。总配
