《无损检测有哪些方法.docx》由会员分享，可在线阅读，更多相关《无损检测有哪些方法.docx（3页珍藏版）》请在第壹文秘上搜索。

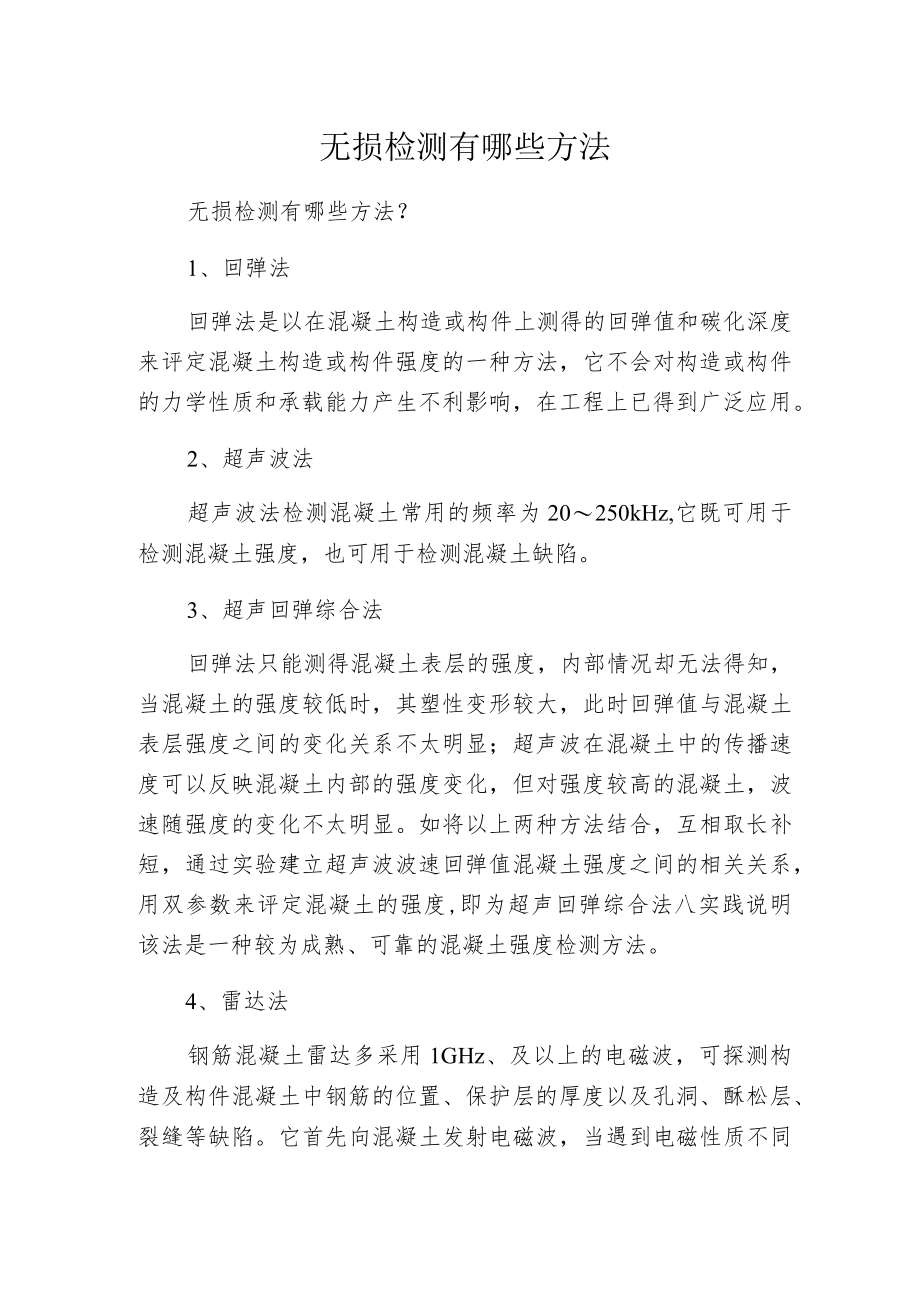

1、无损检测有哪些方法无损检测有哪些方法？1、回弹法回弹法是以在混凝土构造或构件上测得的回弹值和碳化深度来评定混凝土构造或构件强度的一种方法，它不会对构造或构件的力学性质和承载能力产生不利影响，在工程上已得到广泛应用。2、超声波法超声波法检测混凝土常用的频率为20250kHz,它既可用于检测混凝土强度，也可用于检测混凝土缺陷。3、超声回弹综合法回弹法只能测得混凝土表层的强度，内部情况却无法得知，当混凝土的强度较低时，其塑性变形较大，此时回弹值与混凝土表层强度之间的变化关系不太明显；超声波在混凝土中的传播速度可以反映混凝土内部的强度变化，但对强度较高的混凝土，波速随强度的变化不太明显。如将以上两种方

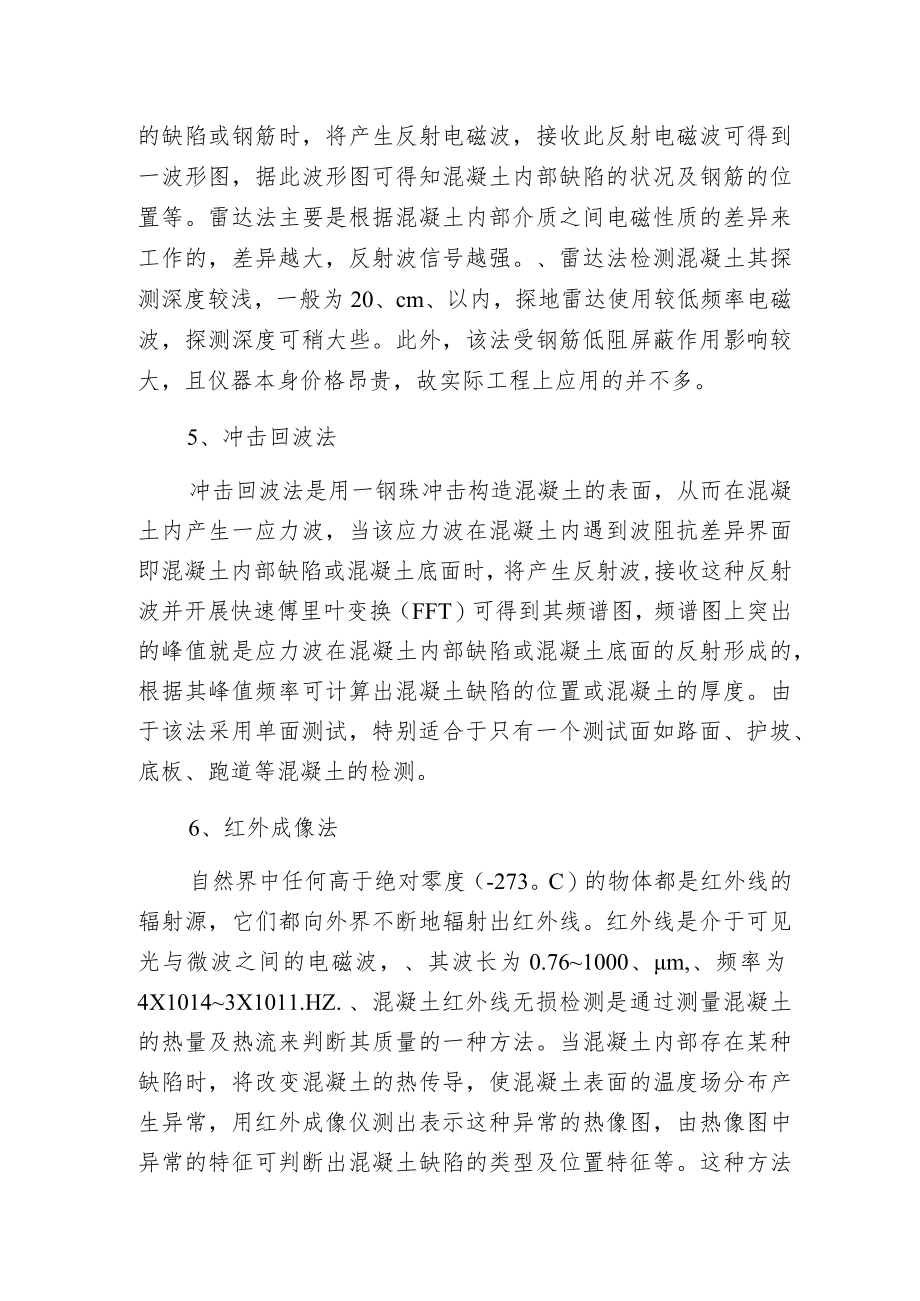

2、法结合，互相取长补短，通过实验建立超声波波速回弹值混凝土强度之间的相关关系，用双参数来评定混凝土的强度,即为超声回弹综合法八实践说明该法是一种较为成熟、可靠的混凝土强度检测方法。4、雷达法钢筋混凝土雷达多采用1GHz、及以上的电磁波，可探测构造及构件混凝土中钢筋的位置、保护层的厚度以及孔洞、酥松层、裂缝等缺陷。它首先向混凝土发射电磁波，当遇到电磁性质不同的缺陷或钢筋时，将产生反射电磁波，接收此反射电磁波可得到一波形图，据此波形图可得知混凝土内部缺陷的状况及钢筋的位置等。雷达法主要是根据混凝土内部介质之间电磁性质的差异来工作的，差异越大，反射波信号越强。、雷达法检测混凝土其探测深度较浅，一般为2
3、0、cm、以内，探地雷达使用较低频率电磁波，探测深度可稍大些。此外，该法受钢筋低阻屏蔽作用影响较大，且仪器本身价格昂贵，故实际工程上应用的并不多。5、冲击回波法冲击回波法是用一钢珠冲击构造混凝土的表面，从而在混凝土内产生一应力波，当该应力波在混凝土内遇到波阻抗差异界面即混凝土内部缺陷或混凝土底面时，将产生反射波,接收这种反射波并开展快速傅里叶变换（FFT）可得到其频谱图，频谱图上突出的峰值就是应力波在混凝土内部缺陷或混凝土底面的反射形成的，根据其峰值频率可计算出混凝土缺陷的位置或混凝土的厚度。由于该法采用单面测试，特别适合于只有一个测试面如路面、护坡、底板、跑道等混凝土的检测。6、红外成像法自

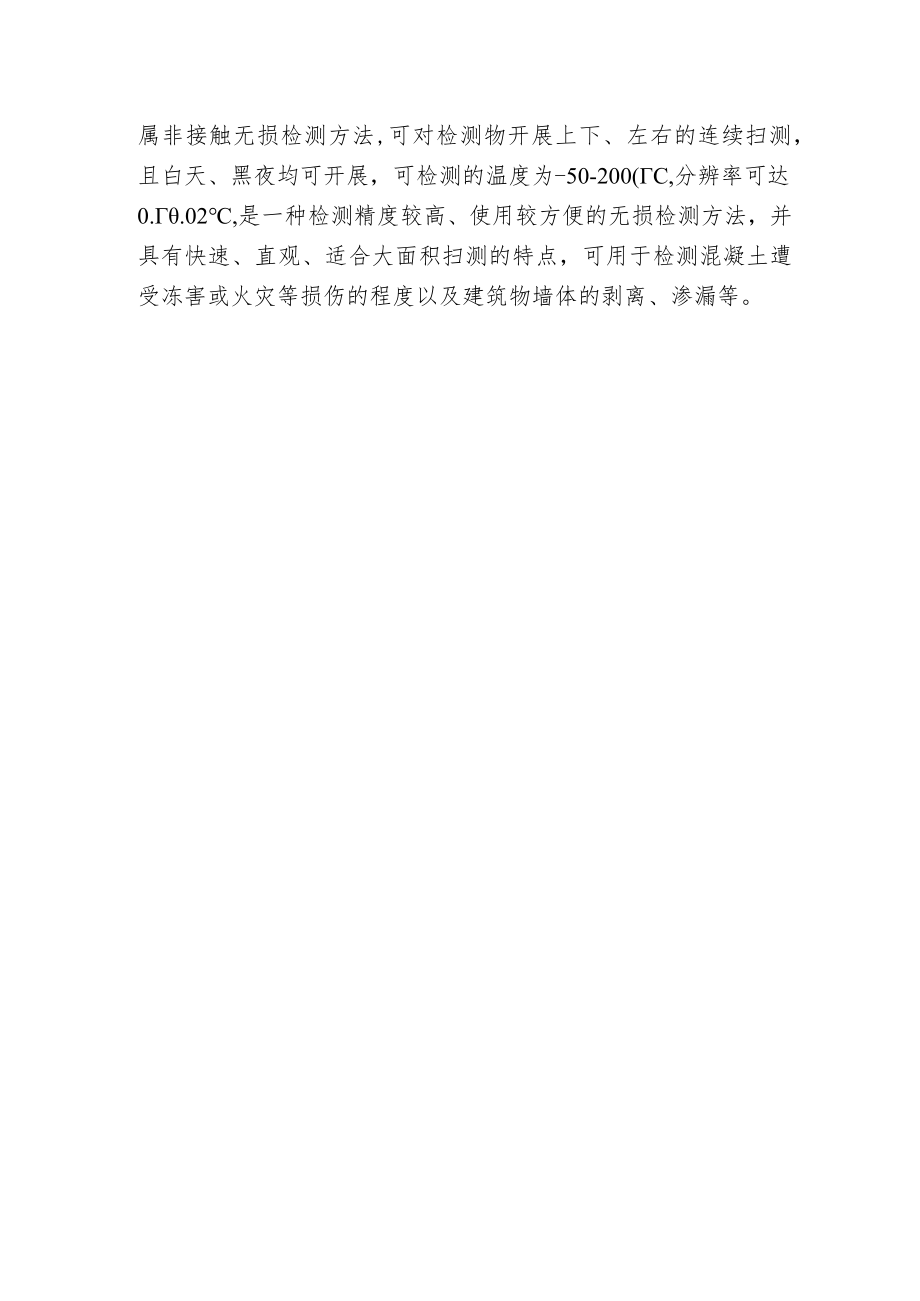

4、然界中任何高于绝对零度（-273。C）的物体都是红外线的辐射源，它们都向外界不断地辐射出红外线。红外线是介于可见光与微波之间的电磁波，、其波长为0.761000、m,、频率为4X10143X1011.HZ.、混凝土红外线无损检测是通过测量混凝土的热量及热流来判断其质量的一种方法。当混凝土内部存在某种缺陷时，将改变混凝土的热传导，使混凝土表面的温度场分布产生异常，用红外成像仪测出表示这种异常的热像图，由热像图中异常的特征可判断出混凝土缺陷的类型及位置特征等。这种方法属非接触无损检测方法,可对检测物开展上下、左右的连续扫测，且白天、黑夜均可开展，可检测的温度为-50-200(C,分辨率可达0.02,是一种检测精度较高、使用较方便的无损检测方法，并具有快速、直观、适合大面积扫测的特点，可用于检测混凝土遭受冻害或火灾等损伤的程度以及建筑物墙体的剥离、渗漏等。
