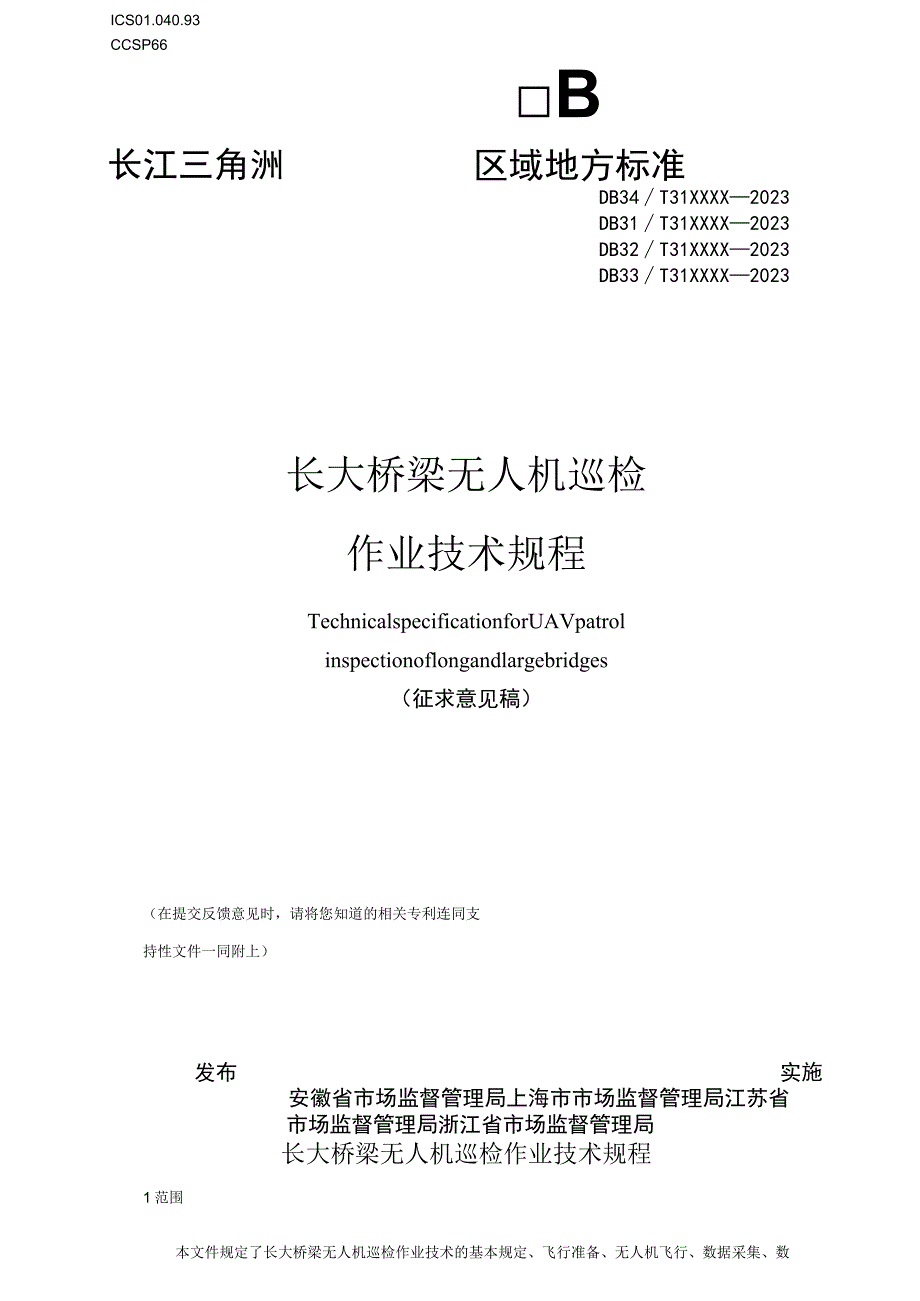

1、ICS01.040.93CCSP66B长江三角洲区域地方标准DB34T31XXXX2023DB31T31XXXX2023DB32T31XXXX2023DB33T31XXXX2023长大桥梁无人机巡检作业技术规程TechnicalspecificationforUAVpatrolinspectionoflongandlargebridges（征求意见稿）（在提交反馈意见时，请将您知道的相关专利连同支持性文件一同附上）发布实施安徽省市场监督管理局上海市市场监督管理局江苏省市场监督管理局浙江省市场监督管理局长大桥梁无人机巡检作业技术规程1范围本文件规定了长大桥梁无人机巡检作业技术的基本规定、飞行准备

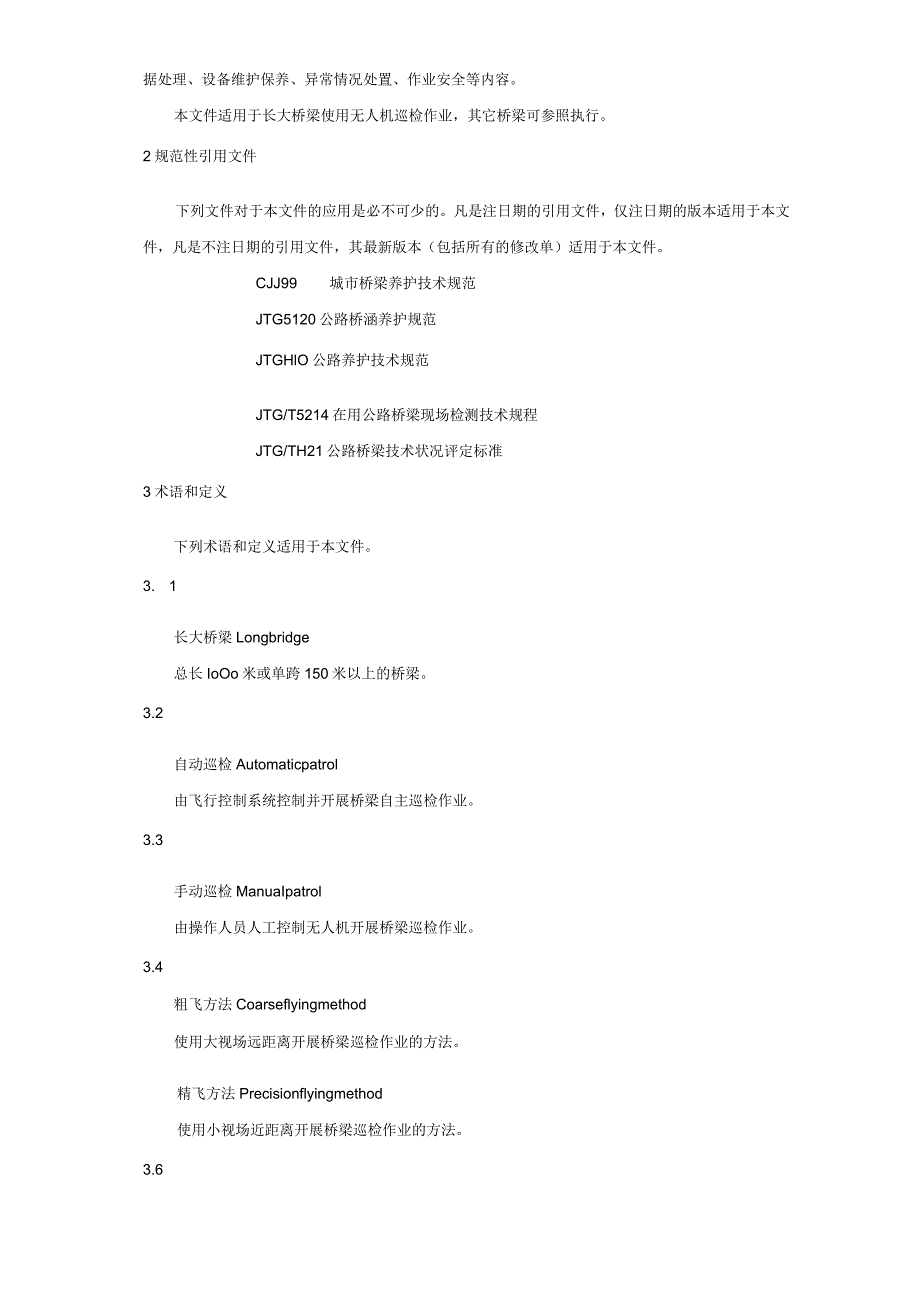

2、、无人机飞行、数据采集、数据处理、设备维护保养、异常情况处置、作业安全等内容。本文件适用于长大桥梁使用无人机巡检作业，其它桥梁可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。CJJ99城市桥梁养护技术规范JTG5120公路桥涵养护规范JTGHlO公路养护技术规范JTG/T5214在用公路桥梁现场检测技术规程JTG/TH21公路桥梁技术状况评定标准3术语和定义下列术语和定义适用于本文件。3. 1长大桥梁Longbridge总长IoOo米或单跨150米以上的桥梁。

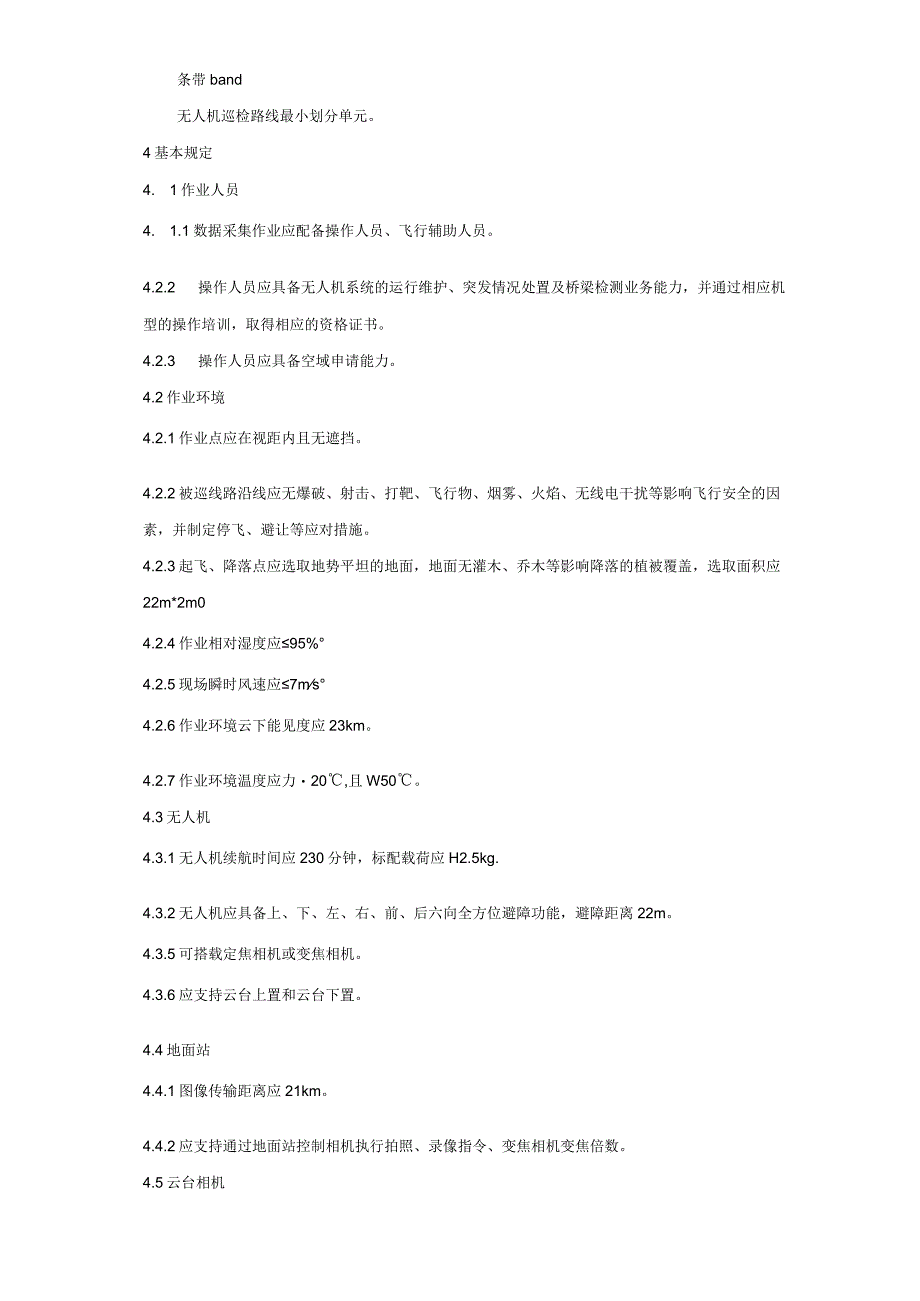

3、3.2自动巡检Automaticpatrol由飞行控制系统控制并开展桥梁自主巡检作业。3.3手动巡检ManuaIpatrol由操作人员人工控制无人机开展桥梁巡检作业。3.4粗飞方法Coarseflyingmethod使用大视场远距离开展桥梁巡检作业的方法。精飞方法Precisionflyingmethod使用小视场近距离开展桥梁巡检作业的方法。3.6条带band无人机巡检路线最小划分单元。4基本规定4. 1作业人员4. 1.1数据采集作业应配备操作人员、飞行辅助人员。4.2.2 操作人员应具备无人机系统的运行维护、突发情况处置及桥梁检测业务能力，并通过相应机型的操作培训，取得相应的资格证书。4
4、.2.3 操作人员应具备空域申请能力。4.2作业环境4.2.1作业点应在视距内且无遮挡。4.2.2被巡线路沿线应无爆破、射击、打靶、飞行物、烟雾、火焰、无线电干扰等影响飞行安全的因素，并制定停飞、避让等应对措施。4.2.3起飞、降落点应选取地势平坦的地面，地面无灌木、乔木等影响降落的植被覆盖，选取面积应22m*2m04.2.4作业相对湿度应95%4.2.5现场瞬时风速应7ms4.2.6作业环境云下能见度应23km。4.2.7作业环境温度应力20,且W50。4.3无人机4.3.1无人机续航时间应230分钟，标配载荷应H2.5kg.4.3.2无人机应具备上、下、左、右、前、后六向全方位避障功能，避
5、障距离22m。4.3.5可搭载定焦相机或变焦相机。4.3.6应支持云台上置和云台下置。4.4地面站4.4.1图像传输距离应21km。4.4.2应支持通过地面站控制相机执行拍照、录像指令、变焦相机变焦倍数。4.5云台相机4.5.1控制云台应具备三轴自动稳定功能，控制精度0.05；4.5.2拍摄照片分辨率应22000万像素（定焦）或200万像素（210倍变焦），拍摄视频分辨率应力1080P；4.5.3相机应具备手动触发和自动触发功能，触发功能包括定点、等时间间隔、等距离间隔曝光等：4.5.4相机存储空间232G。4.6工作流程4.6.1应包括飞行准备、无人机飞行、数据采集、数据处理、设备维护保养、
6、异常情况处置。图1无人机巡检作业工作流程4.6.2无人机巡检作业前应进行飞行准备，然后控制无人机飞行进行数据采集，无人机飞行过程中如出现异常情况，应对异常情况进行处置，再对采集的桥梁数据进行处理，最后应及时对设备进行维护保养，工作流程见图1。5飞行准备5.1 应包括巡检方案制定、作业前准备工作、作业前无人机试飞等。5.1.1 根据巡检需求制定巡检方案，应包括设备选型、航迹规划、巡检方式、方法选择等。5.1.2 作业前应做好以下准备工作：a）指南针检查与校准；b）桨叶旋紧；c）电池安装正常；d）云台保护扣卸下；e）相机SD卡插入；D各操纵杆恢复默认状态；g）各结构连接点无松动。5.1.3 作业前
7、无人机试飞应满足以下要求：a）手动操作无人机，飞行高度22m；b）无人机、遥控器电量280%；c）摇杆功能正常；d）图传、拍照功能正常；e）试飞时间22min06无人机飞行6.1 应包括无人机、地面站等。6.1.1 无人机飞行数据宜满足以下要求：a）无人机与桥梁待检测部位的距离宜23m;b）无人机靠近桥梁待检测部位时，提升及平移速度宜W0.5ms;c）无人机飞行高度宜W120m。7数据采集7.1 数据采集应包括图像采集与传输设备。7.2 GPS定位卫星数量少于8颗，存在遮挡，导航信号差时，可增设移动信号基站，进行无人机辅助定位。7.3 数据采集方式分为自动巡检和手动巡检。7. 3.1GPS卫星
8、数量大于8颗，无遮挡，导航信号正常情况下，宜利用无人机的位置信息进行自动巡检；GPS定位卫星数量少于8颗，存在遮挡，导航信号差时，宜采用手动巡检。7 .3.2采用自动巡检方式时宜在地面站控制系统中规划巡检任务及路线，保证无人机起飞后按照巡检任务规划及路线自动巡检。8 .4应根据不同巡检需求，分别采用粗飞和精飞两种方法采集桥梁病害数据。7.4.1粗飞方法适用于桥梁巡检部位表面三维模型建立、明显病害以及病害集中区域发现。其单个条带内部图片重叠率宜不低于50%,条带间重叠率宜不低于50%o7.4.2精飞方法适用于病害精细化检测。其图像像素点分辨率宜不低于O.lmm/pixel。7.4.3定期检查、特
9、殊检查宜采用精飞方法采集桥梁病害数据，日常检查、经常检查宜采用粗飞方法采集桥梁病害数据。7.5无人机巡检内容包括桥梁上部结构巡检、桥面系巡检、桥梁下部结构巡检和附属设施巡检。7.5.1桥梁结构巡检内容及要求参见附录A,应符合CJJ99、JTG5120、JTGHlO、JTG/T5214、JTG/TH21相关规定。7.5.2桥梁上部结构巡检、桥面系巡检宜搭载下置摄像头，桥梁下部结构巡检宜搭载上置摄像头，保证数据采集无遮挡。7.6原始数据及处理数据应分别保存在数据库中。图像存储文件应按照桥梁+部位+（处理数据名称）+时间作为命名，巡检数据存储年限不低于2年。8数据处理8.1 数据处理是对采集的桥梁数
10、据进行分析识别桥梁结构表面病害。8.2 数据处理应包括病害类型智能识别、病害参数智能识别功能，宜采用图像三维重建模型与BIM模型融合的处理方法实现病害三维可视化宜观展示。8.3数据类型8.3.1图片数据格式宜为jpg,包含大小、时间等信息。8.3.2视频数据格式宜为MP4,应先进行取样处理，得到病害图片，病害图片应满足7.4.1、7.4.2要求。8.4数据处理方法8.4.1数据处理方法包含病害智能识别和人工干预修正。8. 4.2病害智能识别内容包括病害类型和病害参数（位置、数量、尺寸等）。8 .4.3遇病害智能识别结果漏检、误检，应对病害检测结果进行人工干预修正。9 .5病害智能识别8.5.1
11、病害类型智能识别应包括卷积神经网络模型选择、桥梁病害数据集收集、数据集制作、模型训练、模型测试和模型应用。卷积神经网络模型选择一桥梁病害数据采集制作数据集-模型训练一模型测试无人机采集待识别病害图像新的模型测像 检图 害果图2病害类型智能识别流程8.5.2首先选择卷积神经网络模型，然后采集桥梁病害数据，制作数据集，进行模型训练、测试，得到病害类型智能识别模型，输入无人机采集待识别病害图像，输出病害检测结果图像及病害检测位置信息等，流程见图2。8.5.3桥梁病害数据集应基于无人机巡检采集的真实数据。8.5.4数据集中每种类型病害照片数量宜不少于300张，正样本数量不少于负样本数量，宜根据样本特点
12、及数据集大小合理选择。8.5.5宜通过收集漏检、误检样本制作新数据集的方式，对模型进行迭代优化，提高病害检测准确率。8.5.6宜根据所有平面图片与图像三维重建模型间的投影与反投影关系，进行病害的自动定位与像素标定值计算。8.5.7病害参数智能识别宜包括病害检测结果图像输入、病害检测结果灰度化、病害检测结果二值化、病害定量参数计算。图3病害参数智能识别流程8.5.8将病害检测结果图像作为输入，然后进行灰度转换变为灰度图，将病害检测结果灰度图转换为多幅只包含一种病害的二值化图像,对每幅二值化图像进行病害定量参数计算得到病害参数识别结果，流程见图3。8. 5.9病害定量参数可按照下列方法进行计算：a
13、）病害数量根据病害连通区域个数进行计算；b）病害面积按式（1）计算S=N0a（1）式中：S病害面积，mm2iN。一病害像素个数；a单个像素实际面积，TnTn2；c）裂缝实际长度按式（2）计算1.=I0（2）式中：1.一裂缝实际长度，mm；/0裂缝骨架线像素个数，；5一像素标定值，mm：d）裂缝平均宽度按式（3）计算W=SL（3）式中：W一裂缝平均宽度，mm；S病害面积，nn2;1.一裂缝实际长度，mm：e）任一点裂缝宽度等于该点裂缝骨架线的垂线到裂缝两侧边缘的距离；D裂缝最大宽度等于任一点裂缝宽度的最大值；g）单个像素实际面积按式（4）计算a=S2（4）式中：a单个像素实际面积，mm2;6像素
14、标定值，mmo8.5.10智能识别病害类型准确率应280%、病害几何尺寸检测精度应符合JTGT5214规范要求。8.6图像三维模型重建8.6.1图像三维模型重建精度应W5cm。8.6.2一次性处理图片数量应22000张。8.6.3图像三维重建模型与BlM模型融合，大小、位置应一致。8.6.4宜采用倾斜摄影建模方法进行图像三维模型重建，流程参见附录B。8.6.5图像三维重建模型数据格式宜为。SGB,OBJ,FBX、3DS等。8. 6.6建模速度应满足500张图片建模时间W5h。8.7数据处理成果参见附录C。9设备维护保养9.1 无人机设备维护保养9.1.1 应及时清理巡检设备上的油污、碎屑，保持
