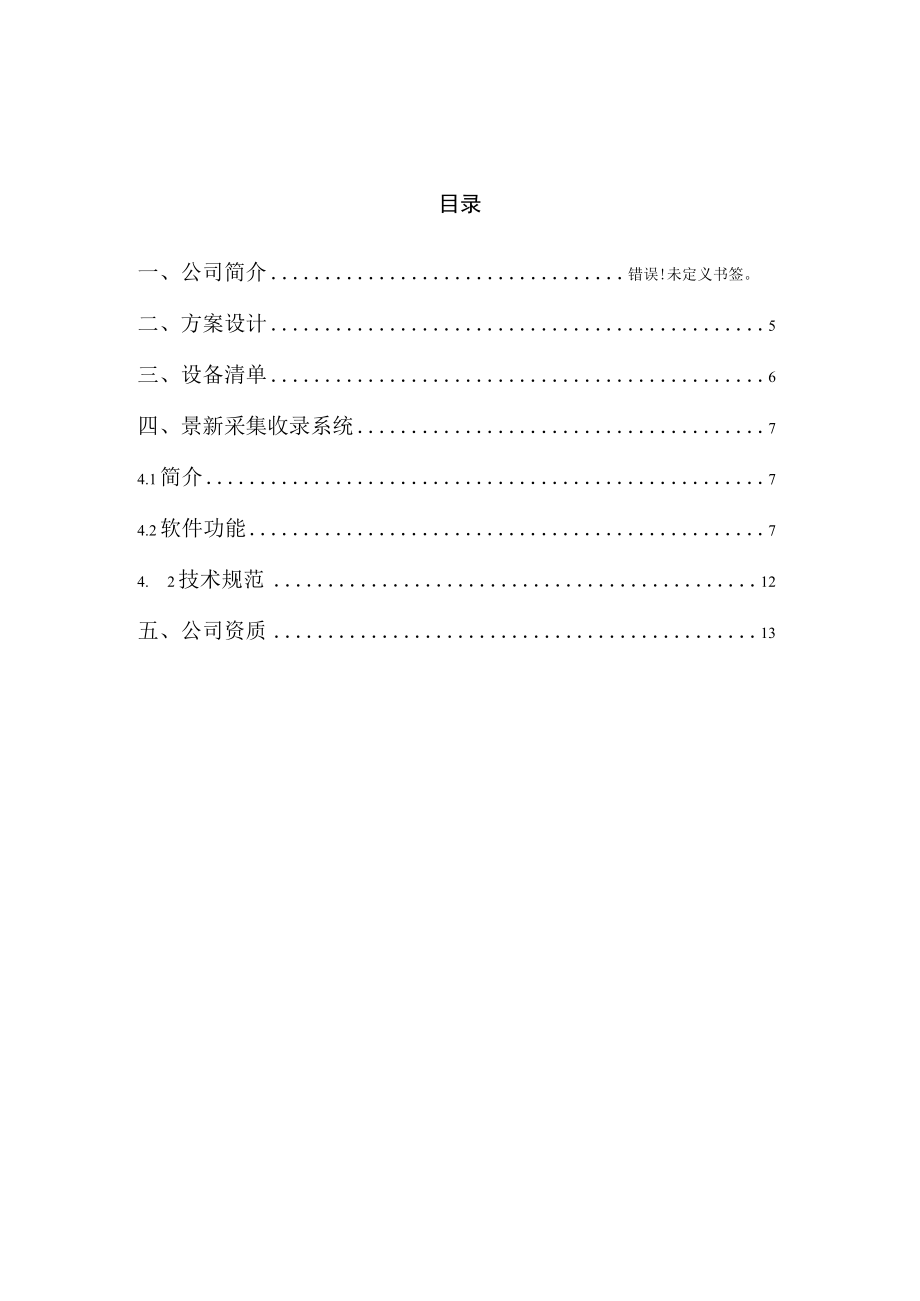

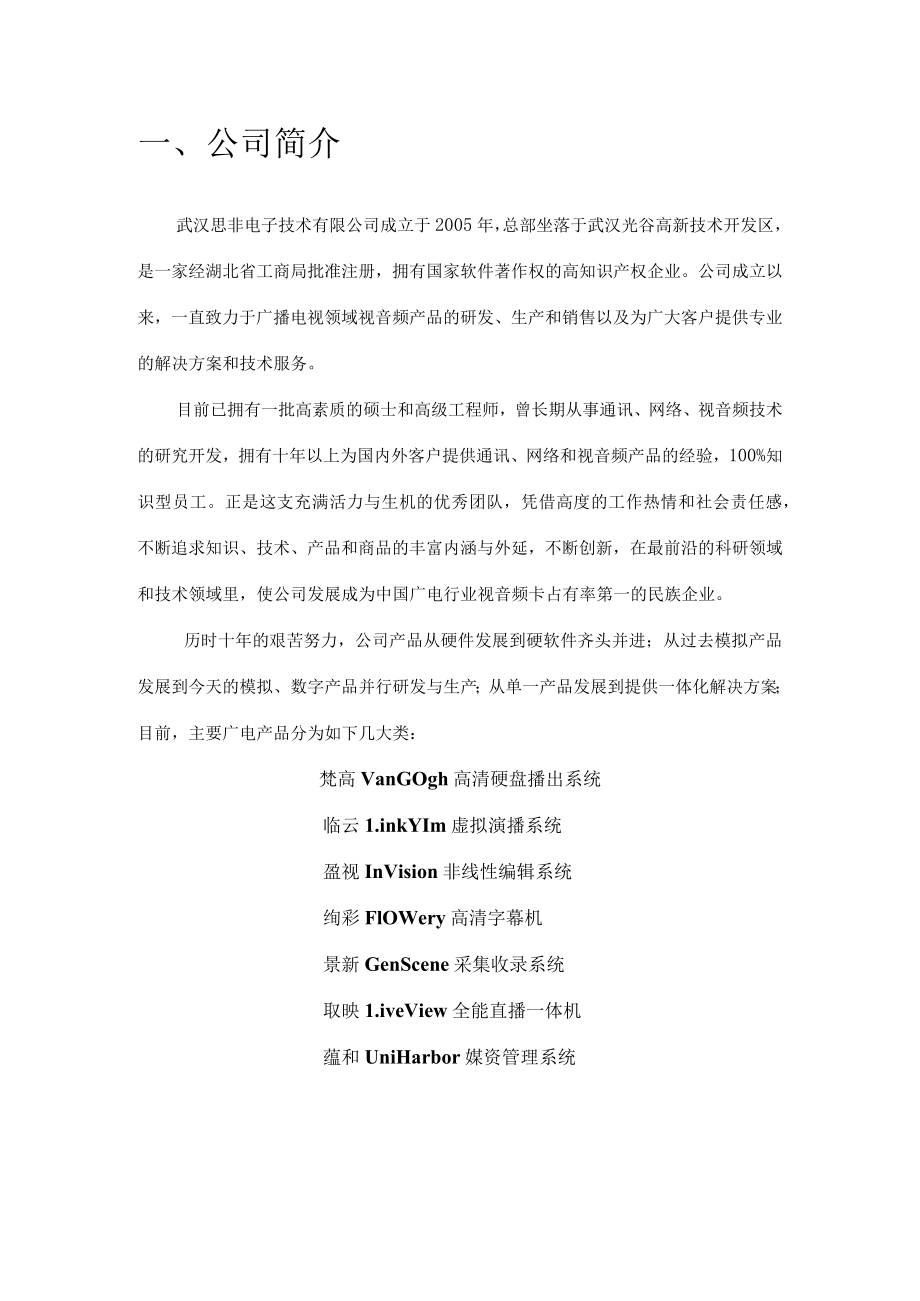

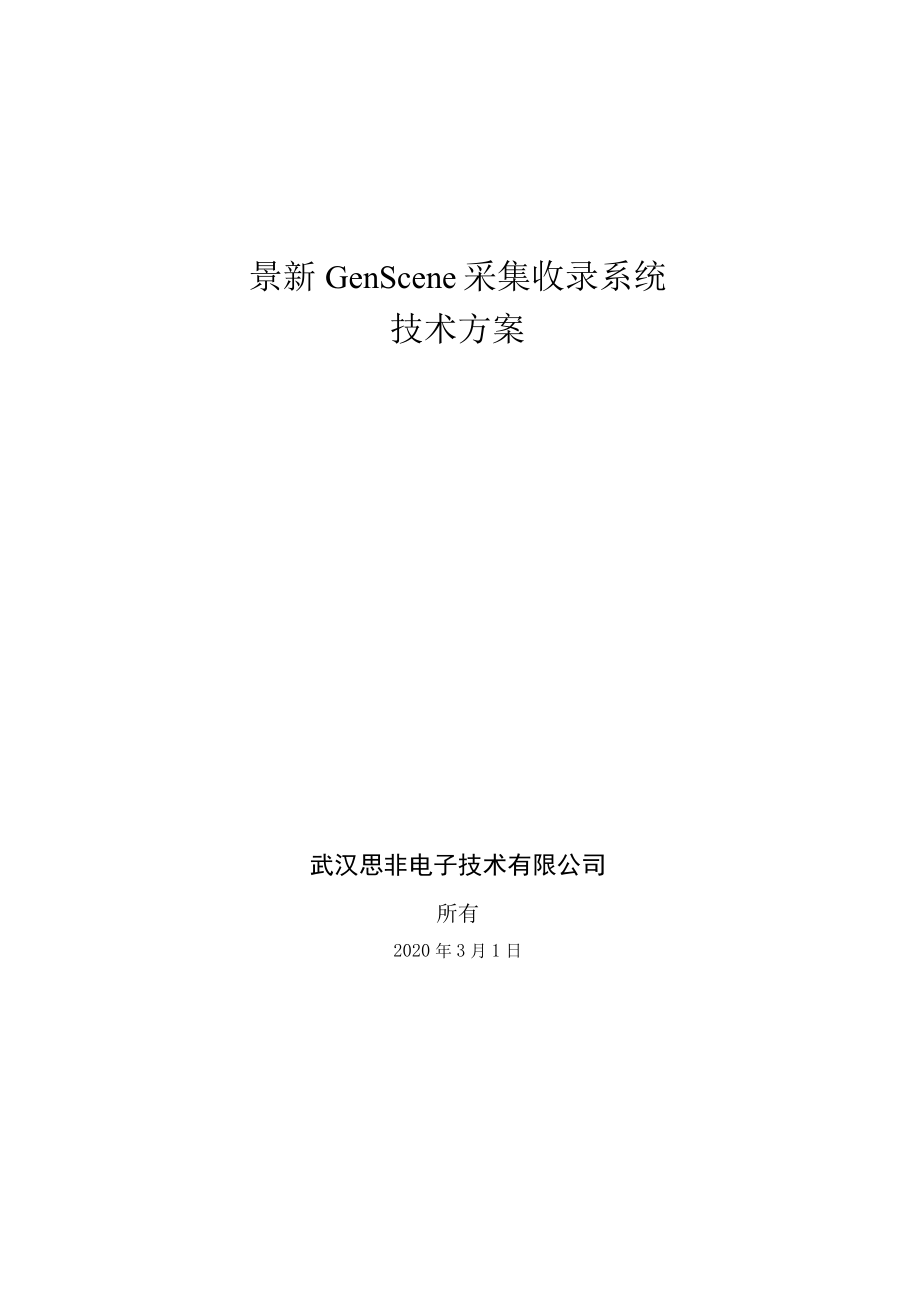

1、景新GenScene采集收录系统技术方案武汉思非电子技术有限公司所有2020年3月1日目录一、公司简介错误!未定义书签。二、方案设计5三、设备清单6四、景新采集收录系统74.1简介74.2软件功能74. 2技术规范12五、公司资质13一、公司简介武汉思非电子技术有限公司成立于2005年，总部坐落于武汉光谷高新技术开发区，是一家经湖北省工商局批准注册，拥有国家软件著作权的高知识产权企业。公司成立以来，一直致力于广播电视领域视音频产品的研发、生产和销售以及为广大客户提供专业的解决方案和技术服务。目前已拥有一批高素质的硕士和高级工程师，曾长期从事通讯、网络、视音频技术的研究开发，拥有十年以上为国内外
2、客户提供通讯、网络和视音频产品的经验，100%知识型员工。正是这支充满活力与生机的优秀团队，凭借高度的工作热情和社会责任感，不断追求知识、技术、产品和商品的丰富内涵与外延，不断创新，在最前沿的科研领域和技术领域里，使公司发展成为中国广电行业视音频卡占有率第一的民族企业。历时十年的艰苦努力，公司产品从硬件发展到硬软件齐头并进；从过去模拟产品发展到今天的模拟、数字产品并行研发与生产；从单一产品发展到提供一体化解决方案；目前，主要广电产品分为如下几大类：梵高VanGOgh高清硬盘播出系统临云1.inkYIm虚拟演播系统盈视InVision非线性编辑系统绚彩FlOWery高清字幕机景新GenScene
3、采集收录系统取映1.iveView全能直播一体机蕴和UniHarbor媒资管理系统视通SafeStonePIS视频流服务器二、方案设计方案简介：随着数字广播和高清技术的日益普及、新媒体业务的快速发展，作为数字媒体编辑、存储、管理.、发布整个流程的“开始点”，信号采集和数据收录设备正面临信号源从单一的少量模拟AV信号向数字化、IP化、海量化以及从标清向高清的快速发展趋势，思非景新采集收录系统就在这种技术变革环境下应运而生。收录子系统是一个智能化、自动化的，满足电视台对各种信号进行收录、收录素材管理、自动实现入库的高效系统，除了解决以往电视台手工收录的缺点外,更提供了手工收录不能实现的功能，如边收
4、边编功能、动态备份等功能。方案说明：系统设计方案是思非电子视音频收录系统常用使用模式，一般用于广电、教育、视音频制作等需要进行手动或自动收录视音频信号的领域。系统灵活性高，能兼容几乎目前所有的视音频接口,多种收录模式满足各种应用场合。高清机顶盒采集服务器切换矩阵三、设备清单项目设备名称厂家数量备注1景新GenScene采集收录系统服务器思非1套思非专业热插拔4U工控服务器Intel17四核处理器8GBDDR3内存,内置SATADVD-ROM500W电源、超强功率风扇模块，RAID控制器，集成千兆网口；120GBSSD素材盘2TBSATA,SASx4RAID5容错备份；*广播级视音频全接口板卡,
5、支持双向通道采用CPU+I/O结构，高准VDCP协议控制,（SDI输入-输出；支持断电直通功能；IObitS精度视频解码、支持PA1./NTSC1080i1080p制）；板卡内置音频均衡控制器。*提供播出板卡国家广电局检测报告采集接口支持：CVBS/YUV/SDI/HDMI四、景新GenSCene采集收录系统4.1 简介收录系统主要采用收录服务器实现对外来卫星信号（由总控系统的矩阵切换进来的信号）的自动和手动接收，转换为数字或模拟视频信号。可同时采集收录机顶盒、摄像机等输出设备信号。一般用于电视台、广播电视机构、影视节目制作公司、专业院校、军队、教育机构等需要定时或手动收录视频信号的场合，支持
6、HD/SD-SDI、HDMI、CVBSs分量、YC端子等常用接口；支持MPEG-2和H.264编码,支持定时录制，手动录制。支持录制文件按照文件大小、录制时长自动分割。4.2 软件功能：4.2.1 功能简介 支持Windows7Server2003/Server2008Win8WinlO等，32位和64位主流操作系统；支持思非全系列IO卡：By5000SDI标清、By6000BySDIBeReCOrder/ByHDMIPro等高清板卡; 支持多卡采集：支持多卡，多通道同时采集录制，目前最多支持4路（通道）；多种采集源：支持对CVBS、Y/C、YUV、SDKHDMI等接口输入的采集源信号录制；多
7、种采集方式：支持手动采集，定时采集，周期采集等采集方式；令文件分割模式：支持“不分割”按时长分割（s）”，“按文件大小（MB）”三种分割模式；令多任务采集：同一个通道列表中，可以添加多个采集任务，开始方式按照“定时”或“手动触发”； 实时显示文件的采集进度，磁盘的可用空间支持MPEG-2编码、H.264编码收录方式；令多种采集模式：支持不同的编码格式，码率大小，分割模式等组合成的多种采集模式令支持收录时视频、音频同步监视实现开机自动运行软件、定时录制，自动关机等功能。令支持采集音量自主调整大小令收录系统支持7X24小时持续收录，可实现“边收边编”功能。4.2.2软件界面启动采集收录软件，直接进
8、入采集界面，它包括主菜单栏、输入预览、采集列表区、采集源设置。如下图：A司用空Q11iIroj巾:寸：夕&*E令主菜单栏：包括设置和帮助；其中子菜单项“系统设置”包括：通道设置，采集模式设置，软件开关设置。输入预览：窗口实时预览输入的音视频信号。采集列表区：录制文件列表显示，可以添加、删除、清除列表，对列表中采集任务进行开始、停止等控制。采集源设置：选择采集的音、视频源信号。4. 2录制音视频文件将采集视频、音频合成并编码为mpg或mp4文件，保存到硬盘。录制分为“手动录制”和“定时录制”，下面讲述录制的方法。4. 2.1采集通道设置根据电脑上所安装的采集卡，在“系统设置”一“通道设置”，新增
9、一个或多个采集通道。茎院设置通道设置5. 2.2采集模式设置 在“系统设置”一“采集模式设置”，新增一个或多个采集模式。录制时，按照设置的参数保存成音视频文件。 采集模式设置的参数有：编码格式，码率，分割模式，分割单元（单位）。分121012I脸I1.取消柒蝴式设表果制（式编码格式码率Sgc分割模式采拿模式1MPG15时长分裁（S）采集模式27文件大小分割DO把拿模式3MPG20时长分第6）.10文件大小分割加）10参数设置令编码格式：支持mpeg和mp4两种编码格式。令MPg编码格式下，标清录制：码率最大为15M,一般不要低于2M,推荐码率：5M；令高清录制：码率最大为80比一般不要低于10
10、M,推荐码率：18M；令Mp4编码格式下，标清录制：码率最大为IOM,最小1M,推荐码率：4M；令高清录制：码率最大为20M,最小2M,推荐码率：8M；令分割模式：不分割；令按时长分割（S）,如：按时间长度分割成多个文件，每个文件时长为00:30:00；令按文件大小分割（M）,如：每隔文件大小为：30M；令分割单元：分割单位，秒（S）或兆（M）。4.2.3采集源设置首先确保板卡的各输入接口线连接正确，并有有效的音视频信号输入；然后根据板卡类型和接口类型，到“采集源设置”对话框，选择合适的音视频信号源，例如：如果是SDl输入，视频源选择“SDI”，音频源选择“SDI”。4.2.5添加采集任务在采
11、集列表区，可增加、删除、清空采集任务；对列表中采集任务进行手动开始、手动停止等控制。渤旺务文件名IC:sersAdministratoresktopl1II浏览I采集源I采集源1I采照英式I采集模式1，1采集方式冠勺采集1二I采集周期IT开始时间|2016/03/2914:41:183I碓I结束时间IZoI6/03/2914:41:1813I物肖I添加采集任务列表：参考以上内容，设置采集通道、采集模式、以及采集源，确保输入接口有有效的音视频信号输入。按以下步骤添加录制任务。1）点击“增加”按钮，弹出添加任务对话框；2）选择录制文件的存储路径；3）选择采集源、采集模式；4）选择采集方式：令手动采
12、集：手动开始录制，手动结束录制。令定时采集：根据用户设定的开始时间、结束时间，自动开始录制、结束录制。令周期采集：根据用户设定的采集周期、以及时间/结束时间，自动开始录制。采集周期为，一天/周/月；5）点击“确定”，添加录制条目完成。6）添加其他条目的录制，重复1）至4）。采集控制：开始：手动触发，开始录制。停止：手动触发，停止录制。删除：删除选中的录制条目，硬盘上录制的音视频文件不会被删除;清除：清空列表中所有的录制条目，硬盘上对应的录制文件不会被删除;433技术规范类别项目参数平台处理器Intel酷睿17四核主板华硕主板操作系统Windows7专业版64bit内存双通道DDR48G总线标准
13、PCI-E输出标准视频压缩格式MPEG-2,4:2:0/4:2:2MP酬1.(1.515Mbps)分辨率FullDl音频信号采样率32K,44.IK,48K输出格式MPG接口SDI、HDME模拟接口分辨率1080P60SDI、HDME模拟接口分辨率1080P60控制接口10/IOOBase-T(RJ45)其它输入电压AC220V,50Hz电源功耗350W工作温度Oe45C工作湿度10%-85%EMC参照标准：FCCClassB,EN55022ClassB外形尺寸600mm483mm44mm质量IOkg机械指标安装方式19英寸标准机架五、公司资质国际标准认证证书兹证明武汉思非电子技术有限公司注册
