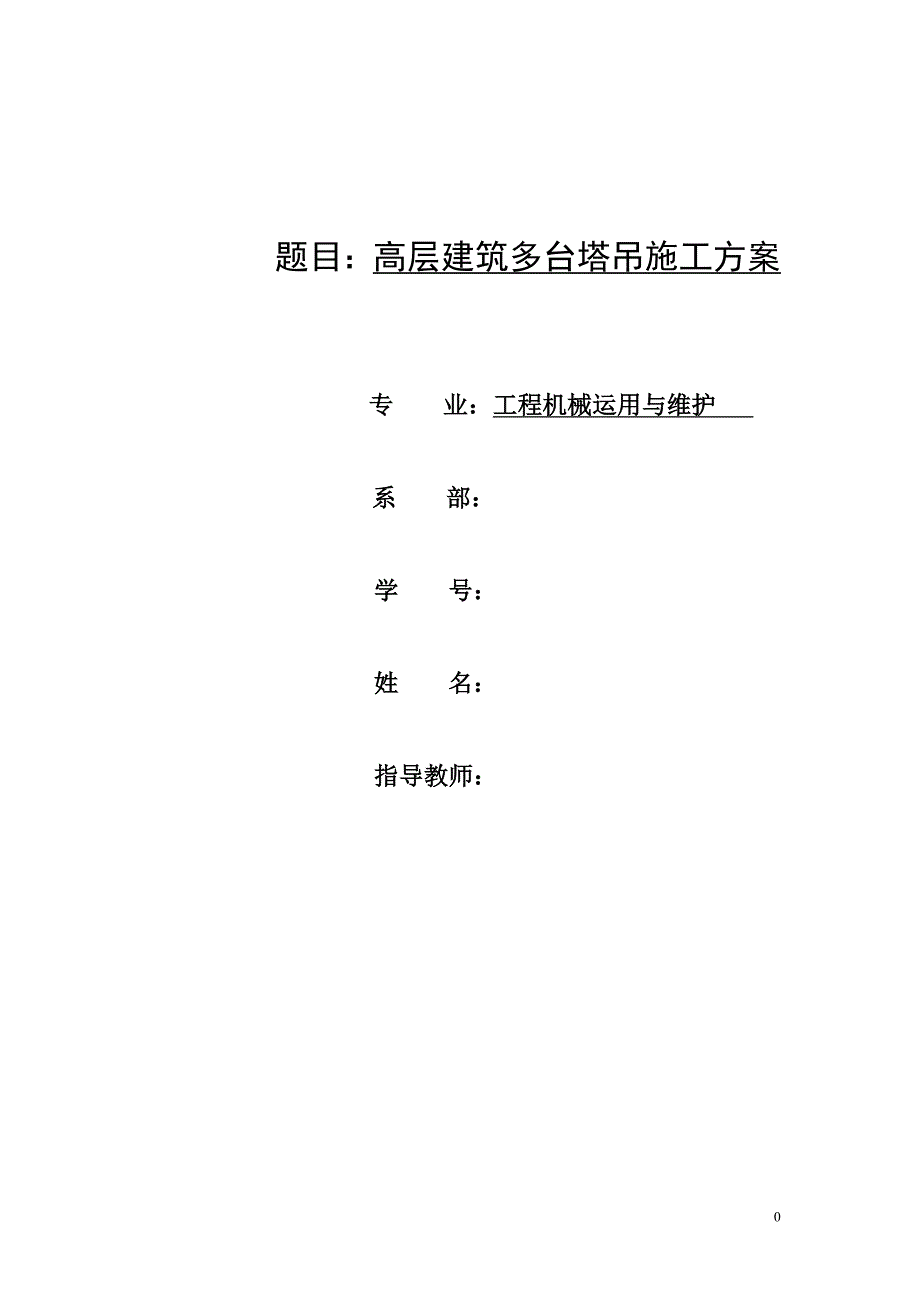

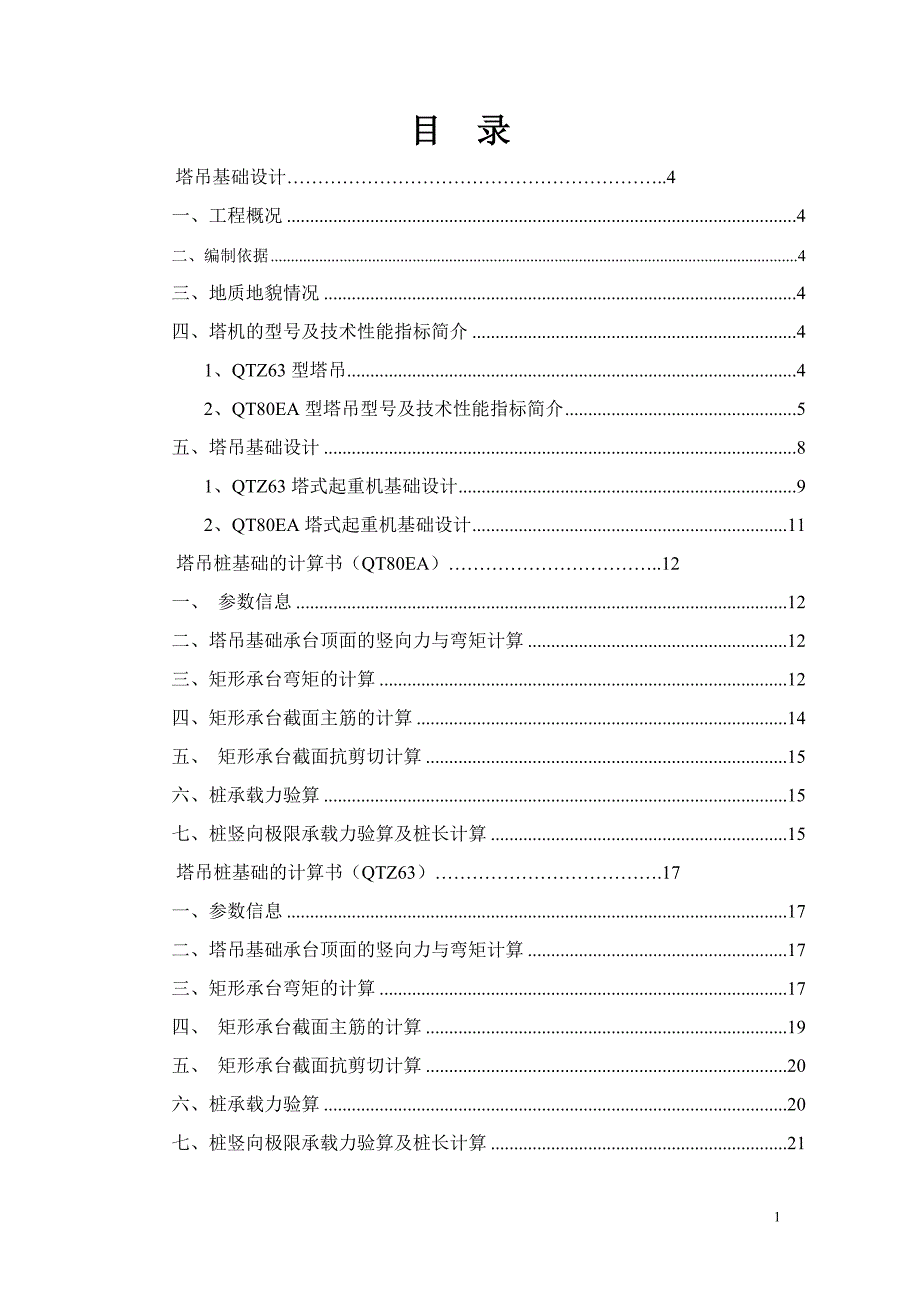

1、题目：高层建筑多台塔吊施工方案专 业：工程机械运用与维护 系 部：学 号：姓 名：指导教师：目 录塔吊基础设计.4一、工程概况4二、编制依据4三、地质地貌情况4四、塔机的型号及技术性能指标简介41、QTZ63型塔吊42、QT80EA型塔吊型号及技术性能指标简介5五、塔吊基础设计81、QTZ63塔式起重机基础设计92、QT80EA塔式起重机基础设计11塔吊桩基础的计算书（QT80EA）.12一、 参数信息12二、塔吊基础承台顶面的竖向力与弯矩计算12三、矩形承台弯矩的计算12四、矩形承台截面主筋的计算14五、 矩形承台截面抗剪切计算15六、桩承载力验算15七、桩竖向极限承载力验算及桩长计算15塔

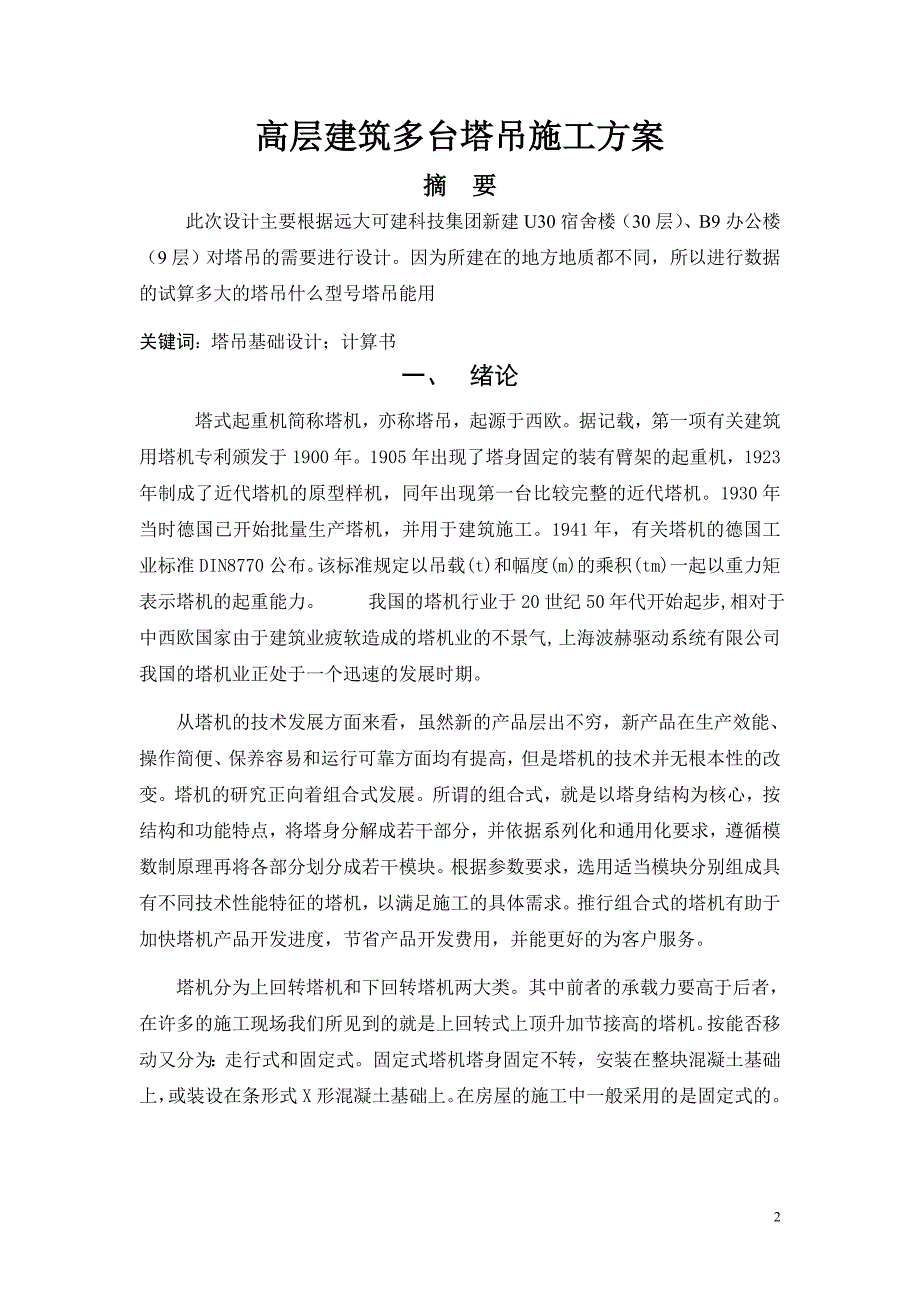

2、吊桩基础的计算书（QTZ63）.17一、参数信息17二、塔吊基础承台顶面的竖向力与弯矩计算17三、矩形承台弯矩的计算17四、 矩形承台截面主筋的计算19五、 矩形承台截面抗剪切计算20六、桩承载力验算20七、桩竖向极限承载力验算及桩长计算21高层建筑多台塔吊施工方案摘 要此次设计主要根据远大可建科技集团新建U30宿舍楼（30层）、B9办公楼（9层）对塔吊的需要进行设计。因为所建在的地方地质都不同，所以进行数据的试算多大的塔吊什么型号塔吊能用关键词：塔吊基础设计；计算书一、 绪论塔式起重机简称塔机，亦称塔吊，起源于西欧。据记载，第一项有关建筑用塔机专利颁发于1900年。1905年出现了塔身固定的
3、装有臂架的起重机，1923年制成了近代塔机的原型样机，同年出现第一台比较完整的近代塔机。1930年当时德国已开始批量生产塔机，并用于建筑施工。1941年，有关塔机的德国工业标准DIN8770公布。该标准规定以吊载(t)和幅度(m)的乘积(tm)一起以重力矩表示塔机的起重能力。 我国的塔机行业于20世纪50年代开始起步,相对于中西欧国家由于建筑业疲软造成的塔机业的不景气, 上海波赫驱动系统有限公司我国的塔机业正处于一个迅速的发展时期。 从塔机的技术发展方面来看，虽然新的产品层出不穷，新产品在生产效能、操作简便、保养容易和运行可靠方面均有提高，但是塔机的技术并无根本性的改变。塔机的研究正向着组合式
4、发展。所谓的组合式，就是以塔身结构为核心，按结构和功能特点，将塔身分解成若干部分，并依据系列化和通用化要求，遵循模数制原理再将各部分划分成若干模块。根据参数要求，选用适当模块分别组成具有不同技术性能特征的塔机，以满足施工的具体需求。推行组合式的塔机有助于加快塔机产品开发进度，节省产品开发费用，并能更好的为客户服务。 塔机分为上回转塔机和下回转塔机两大类。其中前者的承载力要高于后者，在许多的施工现场我们所见到的就是上回转式上顶升加节接高的塔机。按能否移动又分为：走行式和固定式。固定式塔机塔身固定不转，安装在整块混凝土基础上，或装设在条形式X形混凝土基础上。在房屋的施工中一般采用的是固定式的。塔吊
5、基础设计一、工程概况基础类型为800钻孔灌注桩；为满足平面垂直运输及施工需要，我公司在拟建场地投入6台塔吊， QTZ63四台 、QT80EA两台；每台主架安装高度为95m，安装具体位置详见塔吊安装平面布置图，承台标高距地下室底板板底标高20mm二、编制依据1、建筑地基基础设计规范（GB5007-2002）2、建筑桩基础设计规范（GJ94-94）3、产品使用说明书三、地质地貌情况1、本工程地质勘测报告2、基岩条件场地土层之下的基底岩石为下古生界片麻岩，属变质岩类。按风化程度及力学强度，可分为强风化片麻岩8、中风化片麻岩9、微风化片麻岩10。3、水文地质概况场地内地下水主要为第四系土层中的孔隙潜水
6、，粗砂层6为主要赋水层位，透水性强，中砂层3及细砂层5次之；其它各层均为弱透水层及相对隔水层；地下水的补给来源为大气降水及附近小溪和生活用水渗透补给。四、塔机的型号及技术性能指标简介1、QTZ63型塔吊QTZ63塔式起重机是在2006年由河南建筑机械厂和河南建设机械研究院根据最新标准设计的新型建筑用塔式起重机，该机为水平臂架、小车变幅，上回转自升式用途塔机，允许初始安装高度为35米，允许最大安装高度为120米。工作状态下作用于基础的最大垂直荷载G=65吨、W=4.2吨、M=128吨米、MK=21吨米。非工作状态下作用于基础的最大垂直荷载G=42吨、W=8吨、M=185吨米、MK=0吨米（其中：
7、G表示基础所受的垂直力、W表示基础所受的水平力、M表示基础所受的倾翻力矩、MK表示基础所受的扭矩）。其最大幅度为48m，最大起重量为6T，起重力矩符合最新塔式起重机基本参数。该机上部采用液压顶升，增加或减少标准节，使塔机能随着建筑物的升高而平稳地升高，同时塔机的起生能力不因塔机的升高而降低。其起升机构采用电磁离合器换档变速，同时采用带有涡流制动器的电动机，使得起升机构获的理想的起升速度及荷重的慢就位。小车牵机构均装有电磁盘式制动器，使工作机构速度高且平稳可靠。附着式的最大起升高度可达120m，附着式起重机的底架可直接安装在建筑物上或建筑物近旁的混凝土基础上。为了减少塔身计算长度以保持其设计起重
8、能力，设有五套附着装置。第一附着装置距基础面15m（4层），第二附着装置距第一附着点15m（9层）（为了工程进度需要，不受塔吊自由高度的影响，在基础面至第一道附着增加一道），第三附着装置距第二附着点16m（14层），第四附着装置距第三附着点16m（19层），第五附着装置距第四附着点13m（顶层），起重悬高（第五附着点至臂根铰点距离）不大于20m，附着点的高度可允许根据楼层的高度做些适当的调整。2、QT80EA型塔吊型号及技术性能指标简介（1）江麓QT80EA固定式起重机是按照国家和行业标准，参照相应的国际标准设计、制造的一种回转水平臂自升塔式起重机；额定重力矩为800kN.m。该机各项性能参数
9、先进、起升高度高、工作幅度大、作业空间广、使用效率高;在独立固定式基础上增加附着，以满足高层建筑施工要求，附着后起升高度可达159m，其塔身由8个标准节,55个塔身及一个固定基础节组成。工作及非工作状态作用于基础的最大垂直荷载及最大弯矩如下表（2）塔机性能和技术指标（详见表1）（3）起重性能参数（详见表2）（4）供电要求：供电容量：80KW；供电电压：380V（允差10%）；供电频率：50HZ。荷载情况基础载荷P（KN）M（KNM）P1P2MMK工作状态573291617453非工作状态5567117261附表1：机构载荷率起升机构JC40%回转机构JC25%小车牵引机构JC25%行走机构JC
10、15%起升高度（m）倍率行走式附着式内爬式a=245164164A=4458484最大起重量（t）8幅度（m）最大幅度45最小幅度25起升机构倍率a=2起重量（t）1.22.74速度（m/min）965032a=4起重量（t）2.45.48速度（m/min）482516功率（KW）30小车牵引机构速度（m/min）33功率（KW）3.5回转机构速度（m/min）0.63功率（KW）27.5行走机构速度（m/min）23.5功率（KW）22.2顶升机构速度（m/min）0.55功率（KW）7.5液压系统压力（Mpa）20平衡重起量臂长（m）354045质量（t）4.715.857.42总功率52
11、.9(不含顶升电机)轮距轴距(m)55工作温度(0C)-20+40附表2145米臂长工作幅度2.5-11.85121314151618192021起重量a=480077717656603558484453425400a=2400工作幅度23252728293031323334起重量a=4357320290278266254242232222214a=2365328298286274262250240230222工作幅度3536373839404142434445起重量a=42.061.98190183176170164158153148143a=221420619819118417817216
12、61611561512.40米臂长工作幅度2.5-12.1214161820222426起重量a=48.006.745.754.994.393.913.513.18a=24.003.593.26工作幅度28303234363840起重量a=42.892.652.432.252.081.931.80a=22.972.732.512.332.162.011.883.35米臂长工作幅度2.2-12.351315171921起重量a=48.007.536.355.474.794.24a=24.00工作幅度23252729313335起重量a=43.793.423.112.842.602.402.22a
13、=23.853.503.192.922.682.482.30附件：（一）塔吊出厂安全认可证（二）塔吊出厂合格证（三）塔吊使用说明书1、附着支撑应在浇筑主体梁、柱时按生产厂家给出的固定尺寸预埋。2、主体结构附着处强度：塔吊附着预埋件处的柱、梁应加强，在梁或柱角部增加f25、f8100加密箍：长度在2米范围内。3、基础配筋图五、塔吊基础设计1、QTZ63塔式起重机基础设计（1）采用预应力管桩DN500，4根，中距2500，桩有效长度16.0m。（2）CT：18170，双层双向，做成钢筋笼形式承台尺寸40004000；承台厚度：1500；基础梁（JL1）6001200；面425；底425,箍筋8150.砼强度为C30 （3）桩芯钢筋笼 520；螺旋箍筋8150，入桩2m，锚
