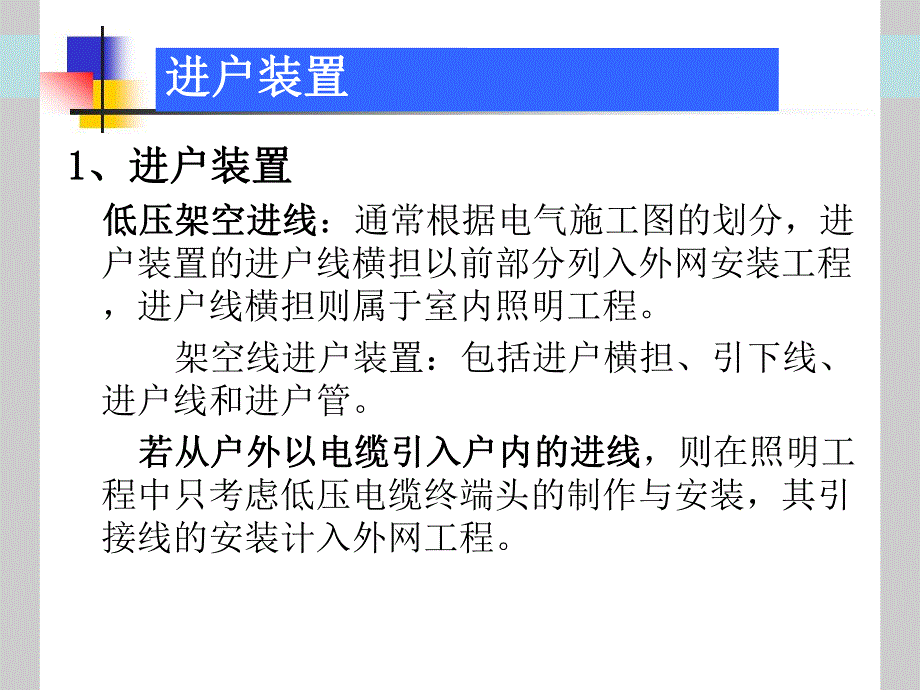

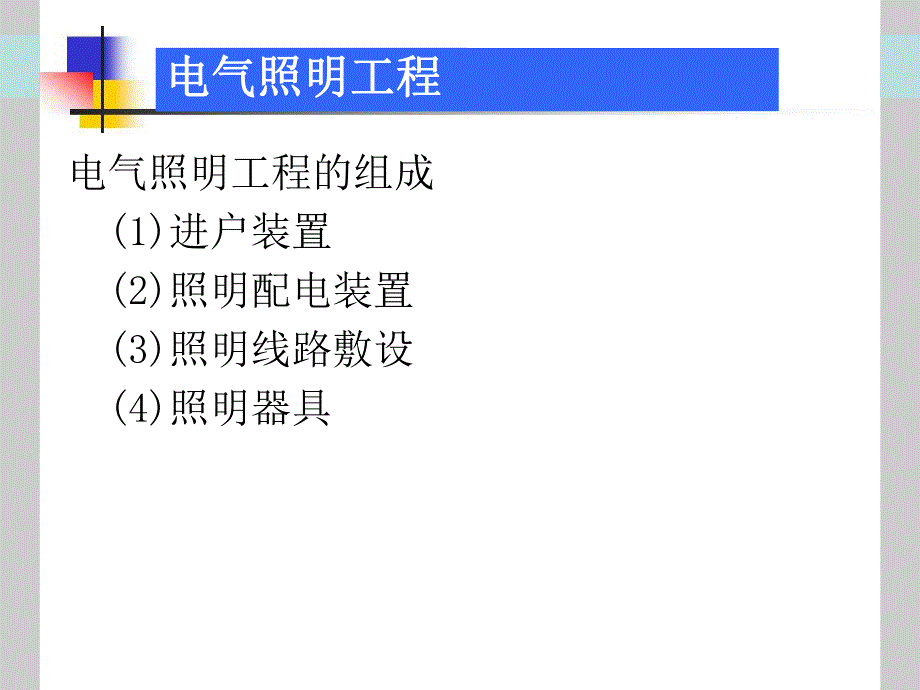

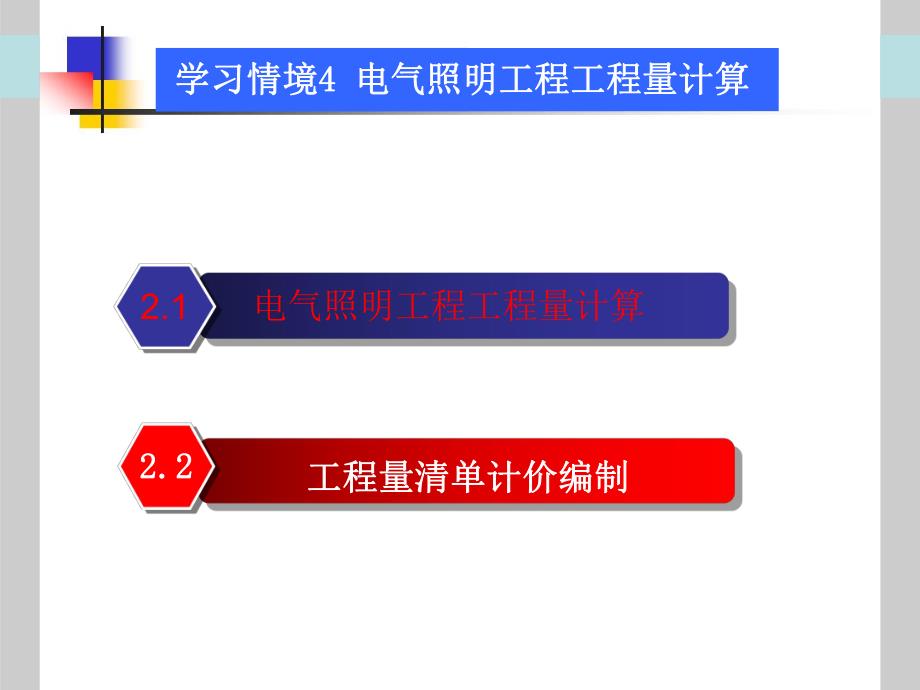

1、学习情境学习情境4 4 电气照明工程工程量计算电气照明工程工程量计算2.1 电气照明工程工程量计算 工程量清单计价编制工程量清单计价编制2.22.2电气照明工程电气照明工程电气照明工程的组成(1)进户装置(2)照明配电装置(3)照明线路敷设(4)照明器具进户装置进户装置1 1、进户装置、进户装置低压架空进线低压架空进线：通常根据电气施工图的划分，进户装置的进户线横担以前部分列入外网安装工程，进户线横担则属于室内照明工程。架空线进户装置：包括进户横担、引下线、进户线和进户管。若从户外以电缆引入户内的进线若从户外以电缆引入户内的进线，则在照明工程中只考虑低压电缆终端头的制作与安装，其引接线的安装计
2、入外网工程。进户装置进户装置_架空线入户架空线入户进户装置进户装置_架空线入户架空线入户进户装置进户装置_电力电缆入户电力电缆入户照明配电装置照明配电装置、照明配电装置(1)配电箱(2)配电盘(3)配电板配电箱图示配电箱图示室内配线方式室内配线方式、室内配线(1)线管配线 (2)瓷夹配线(3)塑料夹配线(4)木槽板配线(5)塑料槽板配线(6)塑料护套线敷设(7)绝缘子配线(8)母线槽配线 其中暗管配线因其美观、安全而最为常用照明器具照明器具、照明器具灯具控制开关按钮插座小型用电器照明工程量计算要点照明工程量计算要点1、计算项目计算项目：计算照明工程量时应根据电气工程施工图，按单位估算表（或综合
3、基价）中的子目划分分别列项计算，计算出的工程量的单位应与单位估算表（或综合基价）中规定的计量单位一致，以便于正确套用。2、计算方法计算方法：工程量计算必须按规定的计算规则计算。照明工程量根据该项工程电气设计施工的照明平面图、照明系统图以及设备材料表等进行计算。3、例外情况例外情况:除了施工图上所表示的分项工程外，还应计算施工图纸中没有表示出来，但施工中又必须进行的工程项目，以免漏项。如在遇到建筑物沉降缝时，暗配管工程应作接线箱过渡等。4.计算程序计算程序:根据照明平面图和系统图，按进户线，总配电箱，向各照明分配电箱配线，经各照明分配电箱向灯具、用电器具的顺序逐项进行计算。进户装置安装工程量计算
4、进户装置安装工程量计算.进户线横担安装:区分一端埋设式(二线、四线、六线）、两端埋设式(二线、四线、六线），以“根”为单位为计算。套用子目：27982803 未计价材为：横担、绝缘子、防水弯头、支撑铁件及螺栓2.工程量计算规则 进户线横担安装工程量计算工程量计算根据不同的埋设形式、线数及导线截面以“根”计。注意计算进户线横担后不再列项计算绝缘子等的安装，但也应注意不得漏算横担、绝缘子、防水弯头、支撑铁件等未计价材料。配电箱安装工程量计算配电箱安装工程量计算配电箱分成套配电箱和非成套配电箱配电箱分成套配电箱和非成套配电箱1.1.成套配电箱安装、配电板安装成套配电箱安装、配电板安装（1）定额工作内
5、容 包括开箱、检查、安装、查校线、接地等包括开箱、检查、安装、查校线、接地等（2）定额套用 成套配电箱按安装方式不同分落地式和悬挂嵌成套配电箱按安装方式不同分落地式和悬挂嵌入式两类，其中悬挂嵌入式以半周长划分子目，入式两类，其中悬挂嵌入式以半周长划分子目，套用定额套用定额2-263-2662-263-266配电箱安装工程量计算配电箱安装工程量计算（3）工程量计算规则 1)1)配电箱按安装方式不同，悬挂嵌入式配电箱以半周配电箱按安装方式不同，悬挂嵌入式配电箱以半周长划分子目，长划分子目，均以均以“台台”计量计量，套用相应定额。，套用相应定额。成套配成套配电箱为未计价材料。电箱为未计价材料。2)安
6、装配电箱需做槽钢、角钢基座时，其制作安装以“m”计量，其长度L=2A+2B，如图9-5所示。需做支架安装于墙、柱子上时，应计算支架制作安装，以“100kg”计量，使用相应铁构件制作安装定额。角钢、槽钢及制作支架的钢材等主要材料价值另计。3)进出配电箱的线头需焊（压）接线端子时，以“个”计。配电箱安装工程量计算配电箱安装工程量计算配电箱安装工程量计算配电箱安装工程量计算2.2.非成套配电箱（盘、板）非成套配电箱（盘、板）工作内容包括：制作、选料、下料、做榫、净工作内容包括：制作、选料、下料、做榫、净面、拼缝、钻孔、拼装、砂光、油漆、包铁皮面、拼缝、钻孔、拼装、砂光、油漆、包铁皮定额说明及工程量计
7、算规则定额说明及工程量计算规则 （1 1）箱、盘、板体制作：箱制作为铁质箱制作为铁质时以“100kg”计量；木质配电箱木质配电箱制作以半周长分档以“套”计量；配电板制作区别材质不同以“m2”计，板体安装板体安装，区分板体半周长不同以“块”计。配电箱安装工程量计算配电箱安装工程量计算（2 2）箱、盘、板内电气元件安装 箱、盘、板内电气元件安装电气元件安装，如电度表（Wh）、电压表、电流表、各种控制开关（空气开关、刀型开关、铁壳开关、胶盖开关、组合开关、万能转换开关、漏电保护开关等）、继电器、接触器、熔断器安装，根据施工图纸箱、盘、板设计系统图设计数量以“个”计算；端子板、以“组”计，按施工图图示
8、每10个端子划分为一组；端子板外接线以“10个头”计，按施工图图示接线根数计算。查用第二册第四章相应子目。配电箱安装工程量计算配电箱安装工程量计算（3）配电箱、盘、板内配线：配电箱、盘、板内配线：盘柜配线盘柜配线分不同规格以“m”计量，其长度L=（实际图示长+预留长度）出线回路数。查用第二册第四章相应子目。盘、箱、柜的外部进出线预留长度为配电箱（盘、板）的半周长。配电箱安装工程量计算配电箱安装工程量计算配电箱预算列项：配电箱预算列项：1、成套配电箱：（1）成套配电箱安装；（2）成套配电箱价值价值。2、非成套配电箱：（1）配电箱制作（区分铁质、木制）；（2）配电板制作；（3）配电板安装；（4）配
9、电板上电器元件安装；（5）盘内配线（6）配电箱安装（同成套配电箱安装）。配管配线工程量计算配管配线工程量计算1.1.配管配线配管配线 配管线路安装预算由两部分组成，管路敷设即配管和管内穿线即配线。2.2.配管配管 配管项目列于定额第二册第十二章，是根据管子的材质、敷设方式、敷设部位分别列项。线管的材质在本章第一讲中已做介绍。定额工作内容包括测位、划线、打眼、埋螺栓、锯管、套丝、煨弯、配管、接管、接地、刷漆等。定额中各种线管均为未计价材料，应另行计算。配管所用的钢结构支架制作、钢索架设及动力配管混凝土地面刨沟等，均需另外套用相应的定额计入预算中。配管配线工程量计算配管配线工程量计算配管配线工程量
10、计算配管配线工程量计算3.3.配管工程量计算规则配管工程量计算规则 各种配管工程量区分管材质、敷设方式和规格各种配管工程量区分管材质、敷设方式和规格不同，不同，按按“延长米延长米”计量计量。不扣除接线盒（箱）、不扣除接线盒（箱）、灯头盒、开关盒所占长度，但应扣除柜、箱、屏灯头盒、开关盒所占长度，但应扣除柜、箱、屏所占长度。配管配线工程量计算配管配线工程量计算4.4.配管工程量计算方法配管工程量计算方法 计算程序是根据配管配线平面图和系统图，按进户线，总配电箱，沿管线向各照明分配电箱配线，经各照明分配电箱向灯具、用电电器配管配线的顺序逐项进行计算。一般宜按一定顺序自电源侧逐一向用电侧进行，列出简
11、明的计算式，既防止漏项、重复，也便于复核。从配电箱起按各个回路进行计算，或按建筑物自然层划分计算，或按建筑平面形状特点及系统图的组成特点分片划块计算，然后汇总。切忌“跳算”，防止混乱，影响工程量计算的正确性。（1）水平方向敷设水平方向敷设的线管，以施工平面布置图的线管走向、敷设部位和设备安装位置的中心点为依据，并借用建筑物平面图所标墙、柱轴线尺寸进行线管长度的计算。下面以例下面以例1 1为例计算线管水平长度为例计算线管水平长度：例例1.1.图中，图中，QAQA表明沿墙暗敷设（新符号为表明沿墙暗敷设（新符号为WCWC），），QMQM表表明沿墙明敷设（新符号为明沿墙明敷设（新符号为WEWE）。）。
12、n1n1、n2n2分别表示两个分别表示两个回路。回路。配管配线工程量计算配管配线工程量计算配管配线工程量计算配管配线工程量计算当线管沿墙暗敷时（当线管沿墙暗敷时（WCWC），按相关墙轴线尺寸计算该配管长度。），按相关墙轴线尺寸计算该配管长度。如如n1n1回路，沿回路，沿B-CB-C，1-31-3等轴线长度计算工程量，其工程量为等轴线长度计算工程量，其工程量为（3.3+0.63.3+0.6）2B-C2B-C轴间配管长度轴间配管长度+3.61-2+3.61-2轴间配管长轴间配管长度度+3.6+3.622-322-3轴间配管长度轴间配管长度+（3.3+0.63.3+0.6）22引向插座引向插座配管长
13、度配管长度+3.3+3.322引向灯具配管长度引向灯具配管长度=10.95m=10.95m 当线管沿墙明敷时（当线管沿墙明敷时（WEWE），按相关墙面净空长度尺寸计算线），按相关墙面净空长度尺寸计算线管长度。如管长度。如n2n2回路，沿回路，沿B-AB-A，1-21-2等墙面净空长度计量，其工等墙面净空长度计量，其工程量为（程量为（3.3+0.63.3+0.60.240.24）2C-A2C-A轴间配管长度轴间配管长度+3.61-2+3.61-2轴间配管长度轴间配管长度+（3.3+0.63.3+0.60.240.24）22引向灯具引向灯具=7.26m=7.26m（2 2）垂直方向敷设）垂直方向敷
14、设的管（沿墙、柱引上或引下），其配管长度一般应根据楼层高度及与箱、柜、盘、板、开关等设备安装高度进行计算。1)其工程量计算与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关。无论配管是明敷或暗敷均按图计算线管长度。2)一般情况下，拉线开关距顶棚拉线开关距顶棚200-300mm200-300mm；跷跷板开关、插座底距地面距离为板开关、插座底距地面距离为1300mm1300mm；配电箱底部距地面距离为1500mm。在此要注意从设计图纸或安装规范中查找有关数据。配管配线工程量计算配管配线工程量计算垂直方向敷设的配管长度垂直方向敷设的配管长度=楼层高度楼层高度-电器设备距楼地电器设备距楼地面安装高度
15、面安装高度-设备自身高度设备自身高度拉线开关配管长度为拉线开关配管长度为200300mm200300mm，开关配管长度为（H-h1），插座的配管长度为（H-h2），配电箱的配管长度为（H-h3），配电柜的配管长度为（H-h4）配管配线工程量计算配管配线工程量计算配管配线工程量计算配管配线工程量计算（3）当配管埋地敷设配管埋地敷设时（FC），水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算。穿出地面向设备或向墙上电气设备配管时，按埋的深度和引向墙、柱的高度进行计算。配管配线工程量计算配管配线工程量计算配管配线工程量计算配管配线工程量计算当电源架空引入，穿管进入配电箱（AP），再进入设备，又连
