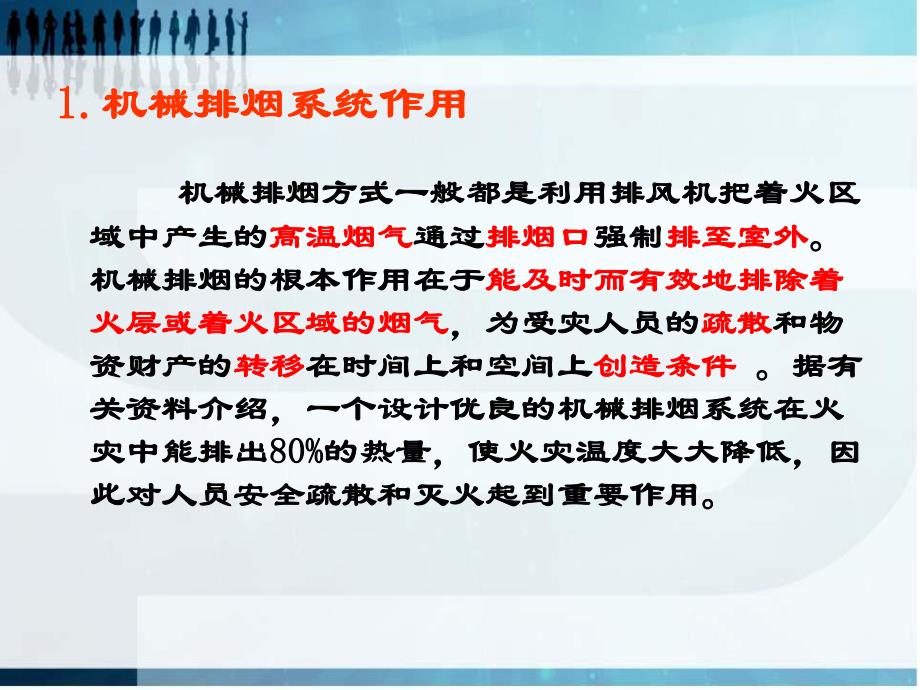

1、机机 械械 排排 烟烟 系系 统统1.1.机械排烟系统机械排烟系统作用作用 机械排烟方式一般都是利用排风机把着火区机械排烟方式一般都是利用排风机把着火区域中产生的域中产生的高温烟气高温烟气通过通过排烟口排烟口强制强制排至室外排至室外。机械排烟的根本作用在于机械排烟的根本作用在于能及时而有效地排除着能及时而有效地排除着火层或着火区域的烟气火层或着火区域的烟气，为受灾人员的，为受灾人员的疏散疏散和物和物资财产的资财产的转移转移在时间上和空间上在时间上和空间上创造条件创造条件 。据有据有关资料介绍，一个设计优良的机械排烟系统在火关资料介绍，一个设计优良的机械排烟系统在火灾中能排出灾中能排出80%80

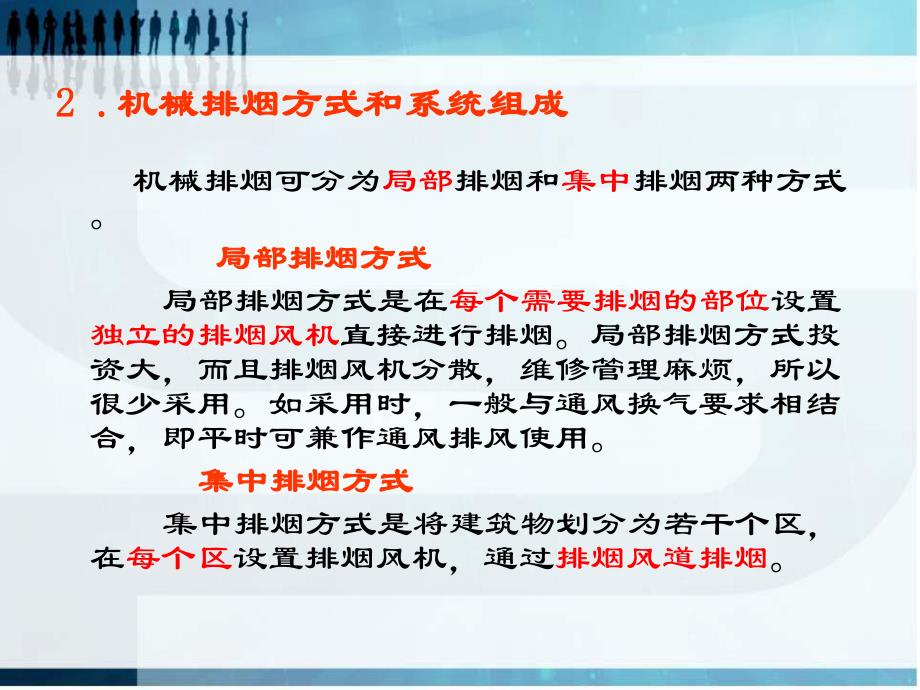

2、%的热量，使火灾温度大大降低，因的热量，使火灾温度大大降低，因此对人员安全疏散和灭火起到重要作用。此对人员安全疏散和灭火起到重要作用。2.2.机械排烟方式和系统组成机械排烟方式和系统组成 机械排烟可分为局部排烟和集中排烟两种方式。局部排烟方式局部排烟方式 局部排烟方式是在每个需要排烟的部位设置独立的排烟风机直接进行排烟。局部排烟方式投资大，而且排烟风机分散，维修管理麻烦，所以很少采用。如采用时，一般与通风换气要求相结合，即平时可兼作通风排风使用。集中排烟方式集中排烟方式 集中排烟方式是将建筑物划分为若干个区，在每个区设置排烟风机，通过排烟风道排烟。机械排烟方式 根据补风形式的不同，机械排烟又可
3、分为两种方式：机械排烟-自然进风与机械排烟-机械进风，图（a）及（b）分别表示了这两种方式。1排烟风机；2通风机；3排烟口；4进（送）风口；5门；6走廊；7火源；8火灾室2.2.机械排烟方式和系统组成机械排烟方式和系统组成 机械排烟系统是由挡烟壁（活动式或固定式挡烟垂壁，或机械排烟系统是由挡烟壁（活动式或固定式挡烟垂壁，或挡烟隔墙、挡烟梁）、排烟口（或带有排烟阀的排烟口）挡烟隔墙、挡烟梁）、排烟口（或带有排烟阀的排烟口）排烟防火阀、排烟道、排烟风机和排烟出口组成。排烟防火阀、排烟道、排烟风机和排烟出口组成。2.2.机械排烟方式和系统组成机械排烟方式和系统组成排烟口 发生火灾时，建筑物内所产生的
4、烟气发生火灾时，建筑物内所产生的烟气排向室外排向室外或或烟道烟道的的出口称为排烟口出口称为排烟口。排烟口装于烟气吸入口处，平时处于排烟口装于烟气吸入口处，平时处于关闭状态关闭状态，只有在发生火灾时才根据火灾烟气扩散蔓延情况只有在发生火灾时才根据火灾烟气扩散蔓延情况予以开启。开启动作可予以开启。开启动作可手动或自动手动或自动，手动手动又分为又分为就地操作和远距离操作两种就地操作和远距离操作两种。温度熔断动作温度。温度熔断动作温度通常为通常为280280。排烟口动作后，可通过手动复位装。排烟口动作后，可通过手动复位装置或更换温度熔断器予以复位，以便重复使用置或更换温度熔断器予以复位，以便重复使用。
5、2.2.机械排烟方式和系统组成机械排烟方式和系统组成 排烟口的种类排烟口有板式和多叶式两种（1 1）板式排烟口。如图所示，板式排烟口的开关形式为单横轴旋转式，其手动方式为远距离操作装置。2.2.机械排烟方式和系统组成机械排烟方式和系统组成排烟口 （2 2）多叶式排烟口。如图所示，多叶式排烟口的开关形式为多横轴旋转式，其手动方式为就地操作和远距离操作两种。排烟口2.2.机械排烟方式和系统组成机械排烟方式和系统组成排烟防火阀 排烟防火阀是与感烟火灾探测器联锁的阀门，即通过能够探知火灾初期发生的烟气的感烟火灾探测器来开启阀门，是由电动机或电磁机构驱动的自动阀门，在这种阀门上加易熔合金的温度熔断器，利
6、用重力作用和弹簧机构的作用关闭，可起到防火作用的自动阀门。2.2.机械排烟方式和系统组成机械排烟方式和系统组成排烟防火阀设置要求排烟防火阀设置要求 排烟防火阀一般安装在排烟支管上，平时关闭，发生火灾时，烟感探头发出火警信号，控制中心通过DC24V电压将阀门迅速打开排烟；也可手动使阀门打开，手动复位。当烟道内烟气温度达到280时，温度熔断器动作，排烟防火阀自动关闭；温度熔断器更换后，可手动复位。阀门开启后，可发出电讯号至消防控制中心。根据要求，还可以与其他设备联锁。2.2.机械排烟方式和系统组成机械排烟方式和系统组成排烟风机排烟风机 排烟风机的种类：排烟风机的种类：用于排烟的风机主要有离心风机和
7、轴流风机，并用于排烟的风机主要有离心风机和轴流风机，并应在其机房入口处设有当烟气温度超过应在其机房入口处设有当烟气温度超过280时能时能自动关闭的排烟防火阀。另外，还有自带电源的自动关闭的排烟防火阀。另外，还有自带电源的专用排烟风机。专用排烟风机。排烟风机应有备用电源，并应有能自动切换装置排烟风机应有备用电源，并应有能自动切换装置，排烟风机应耐热，变形小，使其在排出，排烟风机应耐热，变形小，使其在排出280烟烟气气时连续工作时连续工作30min仍能达到设计要求仍能达到设计要求。2.2.机械排烟方式和系统组成机械排烟方式和系统组成排烟风机排烟风机可采用普通钢制离心通风机。2.2.机械排烟方式和系
8、统组成机械排烟方式和系统组成排烟风机 消防排烟轴流风机消防排烟轴流风机 消防排烟轴流风机在烟气温度280时，可连续运行30min以上，150可长时间连续运行。可配单速或双速电机，满足平时排风和消防时高温排烟的目的。2.2.机械排烟方式和系统组成机械排烟方式和系统组成3.机械排烟系统控制程序 不设消防控制室的机械不设消防控制室的机械排烟控制程序排烟控制程序 图（a）中，排烟口和排烟风机联锁，属基本的控制程序图；图（b）中，当火灾报警器动作后，活动挡烟垂壁动作，并有信号到值班室，同时排烟口和排烟风机启动。3.机械排烟系统控制程序 设有消防控制室的设有消防控制室的机械排烟控制程序机械排烟控制程序 图
9、（a）中，火灾报警器动作后，排烟口、排烟风机、通风及空气调节系统的通风机均由消防控制室集中控制；图（b）中，火灾报警器动作后，消防控制室仅控制排烟口，由排烟口联动排烟风机、通风机及空气调节系统的通风机。4.机械排烟系统的维护管理 控制柜 控制柜上注明的系统名称和编号完好。控制柜上注明的系统名称和编号完好。仪表、指示灯显示应正常，开关及控制按钮应灵活可靠。仪表、指示灯显示应正常，开关及控制按钮应灵活可靠。手动、自动控制切换装置功能应正常。手动、自动控制切换装置功能应正常。风机 风机上注明的系统名称和编号完好。风机上注明的系统名称和编号完好。传动皮带的防护罩、排烟出口的防护网应完好。传动皮带的防护
10、罩、排烟出口的防护网应完好。启动运转平稳，叶轮旋转方向正确，无异常震动与声响。启动运转平稳，叶轮旋转方向正确，无异常震动与声响。排烟口、排烟防火阀 外观完好，安装牢固。外观完好，安装牢固。开启与复位操作应灵活可靠，关闭时应严密，反馈信号应开启与复位操作应灵活可靠，关闭时应严密，反馈信号应正确。正确。系统功能系统功能 应能自动和手动启动相应区域排烟阀、排烟应能自动和手动启动相应区域排烟阀、排烟风机，并向火灾报警控制器反馈信号。设有风机，并向火灾报警控制器反馈信号。设有补风的系统，应在启动排烟风机的同时启动补风的系统，应在启动排烟风机的同时启动送风机。送风机。排烟口的风速不宜大于排烟口的风速不宜大
