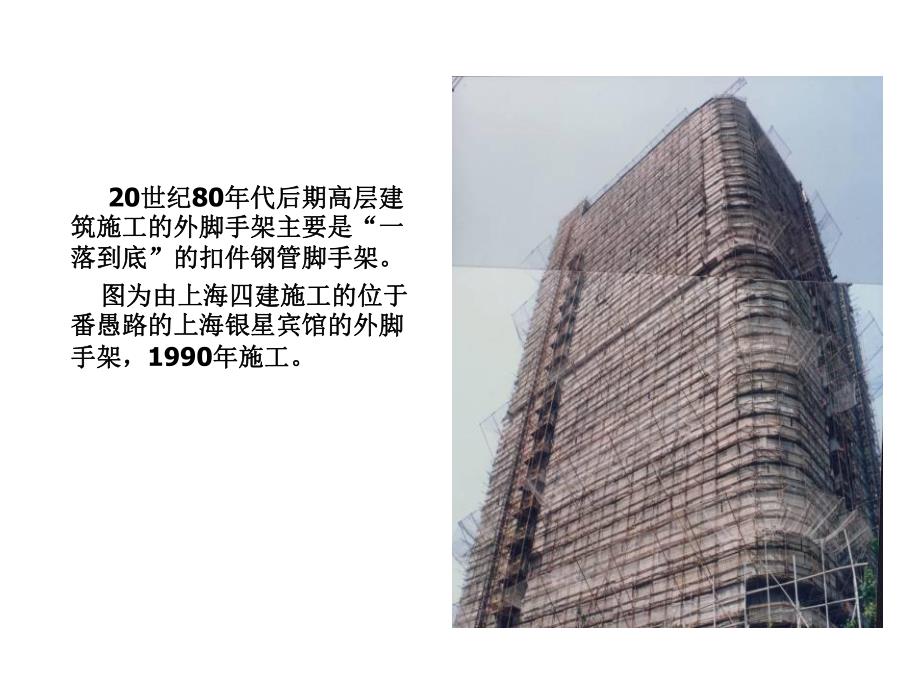

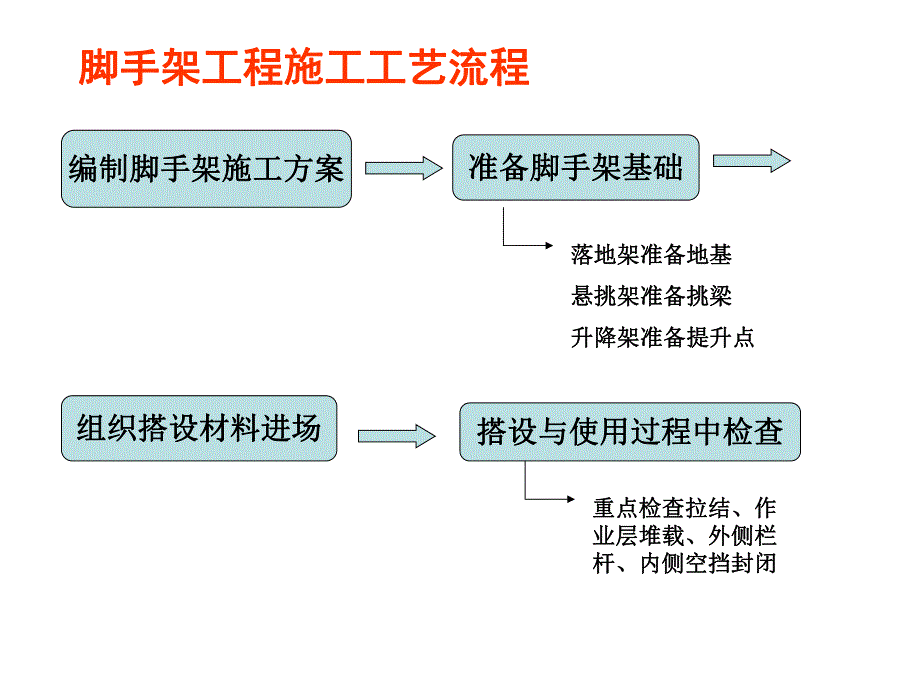

1、 9 脚手架工程编制脚手架施工方案编制脚手架施工方案准备脚手架基础准备脚手架基础组织搭设材料进场组织搭设材料进场搭设与使用过程中检查搭设与使用过程中检查重点检查拉结、作重点检查拉结、作业层堆载、外侧栏业层堆载、外侧栏杆、内侧空挡封闭杆、内侧空挡封闭脚手架工程施工工艺流程脚手架工程施工工艺流程落地架准备地基落地架准备地基悬挑架准备挑梁悬挑架准备挑梁升降架准备提升点升降架准备提升点 20世纪世纪80年代后期高层建年代后期高层建筑施工的外脚手架主要是筑施工的外脚手架主要是“一一落到底落到底”的扣件钢管脚手架。的扣件钢管脚手架。图为由上海四建施工的位于图为由上海四建施工的位于番愚路的上海银星宾馆的外脚

2、番愚路的上海银星宾馆的外脚手架,手架,1990年施工。年施工。位于南京金川河边的南京电力位于南京金川河边的南京电力自动化所自动化所30层高层住宅施工采用普层高层住宅施工采用普通的落地外脚手架,通的落地外脚手架,70m以上增设以上增设悬挑措施,悬挑措施,70m以下采用吊拉措施。以下采用吊拉措施。1990年南京一建施工。年南京一建施工。高层混凝土主体结构高层混凝土主体结构施工一般采用附着式电施工一般采用附着式电动升降脚手架。动升降脚手架。脚手架的搭设既是模板、钢筋和混凝土施工的作业架,脚手架的搭设既是模板、钢筋和混凝土施工的作业架,也是作业人员的安全防护架。也是作业人员的安全防护架。用扣件钢管搭设

3、的悬挑外脚手架,其防坠落的挑棚、外立用扣件钢管搭设的悬挑外脚手架,其防坠落的挑棚、外立面的剪刀撑、安全网等基本构造措施应到位。面的剪刀撑、安全网等基本构造措施应到位。防物坠落的挑棚防物坠落的挑棚 外侧面剪刀撑外侧面剪刀撑 密目安全网密目安全网 脚手架底部的钢挑梁宜采用工字钢制作,间距一般控制在脚手架底部的钢挑梁宜采用工字钢制作,间距一般控制在1.6m以内,以内,可采用直接锚固在混凝土楼板上,或采用钢筋或钢丝绳斜吊拉,或钢管可采用直接锚固在混凝土楼板上,或采用钢筋或钢丝绳斜吊拉,或钢管斜撑。斜撑。钢挑梁钢挑梁 日本爱知工业大学教学楼外墙改造装饰施工采用门式脚手日本爱知工业大学教学楼外墙改造装饰施

4、工采用门式脚手架作为施工外脚手架。架作为施工外脚手架。采用门式脚手架的日本的外脚手架也注意了设置挑棚,满挂密目采用门式脚手架的日本的外脚手架也注意了设置挑棚,满挂密目安全网。安全网。在广州新白云机场二期指廊工程中使用的一种轻型门架作为外脚在广州新白云机场二期指廊工程中使用的一种轻型门架作为外脚手架。手架。轻型门架的作业层铺放了钢框架。轻型门架的作业层铺放了钢框架。对于悬挑扣件式钢管外脚手架,注意施工过程中的拉结设置应满足对于悬挑扣件式钢管外脚手架,注意施工过程中的拉结设置应满足施工方案要求。施工方案要求。大悬挑脚手架和特殊的超高脚手架要做专项施工方案设大悬挑脚手架和特殊的超高脚手架要做专项施工

5、方案设计,并经专家论证方可实施。计,并经专家论证方可实施。悬挑悬挑5m架架 1996年年12月底在南京市区某月底在南京市区某28层大厦工地发生了电动附着层大厦工地发生了电动附着升降脚手架坠落事故,造成升降脚手架坠落事故,造成1人受伤。人受伤。1997年年9月月3日在南京大厂区某日在南京大厂区某26层高层住宅工地发生了电层高层住宅工地发生了电动升降脚手架坠落事故,造成作业人员动升降脚手架坠落事故,造成作业人员1死死1伤。伤。升降脚手架提升挑梁的斜拉杆与墙拉结失效。升降脚手架提升挑梁的斜拉杆与墙拉结失效。电动整体升降脚手架在定型前,要通过专项评审,其中对超载报警、电动整体升降脚手架在定型前,要通过

6、专项评审,其中对超载报警、防外倾、防坠落装置等工作状况做检测和评定,通过后方可使用。防外倾、防坠落装置等工作状况做检测和评定,通过后方可使用。升降脚手架的底部承力桁架和提升机部位的主承力架必须采用升降脚手架的底部承力桁架和提升机部位的主承力架必须采用计算受力明确的结构形式,要求采用装配式的螺栓连接方式。计算受力明确的结构形式,要求采用装配式的螺栓连接方式。提升架提升架 防外倾滑轨梁防外倾滑轨梁 由于升降脚手架的提升由于升降脚手架的提升点在脚手架底部的承力框点在脚手架底部的承力框的中点,脚手架外侧面有的中点,脚手架外侧面有栏杆和安全网等,造成有栏杆和安全网等,造成有外倾的趋势,因此,电动外倾的趋

7、势,因此,电动整体升降外脚手架必须有整体升降外脚手架必须有可靠的防外倾措施。可靠的防外倾措施。电动环链葫芦电动环链葫芦称重传感器,称重传感器,可超载报警可超载报警防坠落装置防坠落装置电动环链葫芦电动环链葫芦脚手架升降脚手架升降作业控制台作业控制台南京估衣廊南京估衣廊30层高层住宅多种外脚手架形式的应用。层高层住宅多种外脚手架形式的应用。分段悬挑翻搭脚手架分段悬挑翻搭脚手架套管式分单元升降脚手架套管式分单元升降脚手架电动整体升降脚手架电动整体升降脚手架 用碗扣式用碗扣式钢管脚手架搭钢管脚手架搭设的的升降脚设的的升降脚手架。手架。搭设的双排脚搭设的双排脚手架的加载试验。手架的加载试验。在脚手架底部,在脚手架底部,立杆受上部传来立杆受上部传来的自重及施工荷的自重及施工荷载,立杆接近为载,立杆接近为轴心受压,图为轴心受压,图为脚手架局部失稳脚手架局部失稳破坏。破坏。升降脚手架的防坠落升降脚手架的防坠落是最重要的。图为南京一是最重要的。图为南京一建的电动整体升降架建的电动整体升降架1:1模型的坠落试验模型的坠落试验。在提升点处的吊在提升点处的吊笼上设置了脱钩装置,笼上设置了脱钩装置,模拟突发坠落。模拟突发坠落。南京一建的南京一建的防坠落装置采防坠落装置采用广西一建设用广西一建设计的振动触发计的振动触发式防坠落器式防坠落器防坠落器防坠落器
