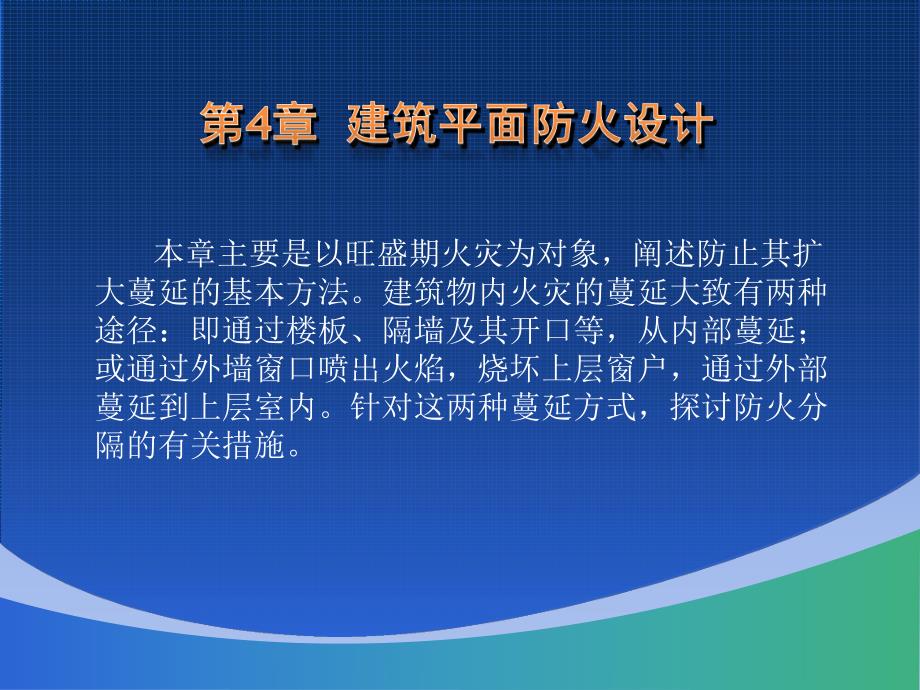

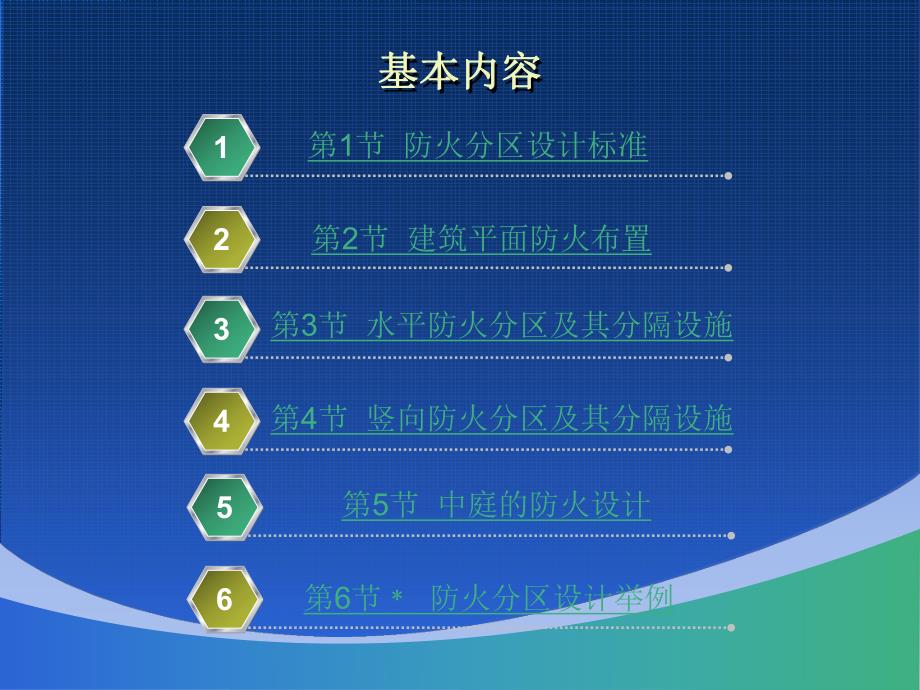

1、 本章主要是以旺盛期火灾为对象，阐述防止其扩大蔓延的基本方法。建筑物内火灾的蔓延大致有两种途径：即通过楼板、隔墙及其开口等，从内部蔓延；或通过外墙窗口喷出火焰，烧坏上层窗户，通过外部蔓延到上层室内。针对这两种蔓延方式，探讨防火分隔的有关措施。基本内容基本内容第1节 防火分区设计标准1第2节 建筑平面防火布置2第3节 水平防火分区及其分隔设施3第4节 竖向防火分区及其分隔设施4第5节 中庭的防火设计5第6节 防火分区设计举例6防火分区设计标准防火分区设计标准 1 概 述 所谓防火分区，就是用具有一定耐火能力的墙、楼板等分隔构件，作为一个区域的边界构件，能够在一定时间内把火灾控制在某一范围的空间。
2、防火分区按照其作用，又可分为水平防火分区和竖向防火分区。水平防火分区是用以防止火灾在水平方向扩大蔓延，而竖向防火分区主要是防止多层或高层建筑竖向火灾蔓延。返回目录 水平防火分区:即用防火墙、防火门、防火卷帘等将各楼层分割为两个或几个防火分区。垂直防火分区：垂直方向分隔靠具有1.5h或1.0h耐火极限的楼板或窗间墙（上下两窗之间不小于1.2m）将上下层隔开或穿过楼板的各种竖井。2 防火分区设计标准21普通民用建筑普通民用建筑 建筑面积过大，室内容纳的人员和可燃物的数量相应增大，火灾时过火面积大，燃烧时间长，辐射热强烈，对建筑结构的破坏严重，火势难以控制，对消防扑救和人员、物资疏散都很不利。为了减
3、少火灾损失，对建筑物防火分区的面积，按照建筑物耐火等级的不同给予相应的限制。建筑内设置自动灭火系统时，该防火分区的最大允许建筑面积可按表4-1的规定增加增加1.0倍倍，局部设置时，增加面积可按该局部面积的1.0倍计算。地上商场营业厅、展览厅，设置在一、二级单层或多层建筑地上商场营业厅、展览厅，设置在一、二级单层或多层建筑的首层；设有自动报警和自动喷水灭火系统、排烟设施；内装的首层；设有自动报警和自动喷水灭火系统、排烟设施；内装修符合规范要求时，防火分区的最大允许建筑面积不应大于修符合规范要求时，防火分区的最大允许建筑面积不应大于10000。返回目录 民用建筑的耐火等级、层数、长度和面积民用建筑
4、的耐火等级、层数、长度和面积 表表4-1耐火等耐火等级级最多最多允许层允许层数数防火分区的防火分区的最大允最大允A许建许建筑面积（筑面积（m2）备注备注一、二级按建规范第条规定2500 1、体育馆、剧院的观众厅，展览建筑的展厅，其防火分区最大允许建筑面积可适当放宽；2、托儿所、幼儿园的儿童用房和儿童游乐厅等儿童活动场所不应超过3层或设置在四层及四层以上楼层或地下、半地下建筑（室）内三级5层1200 1、托儿所、幼儿园的儿童用房和儿童游乐厅等儿童活动场所、老年人建筑和医院、疗养院的住院部分不应超过2层或设置在三层及三层以上楼层或地下、半地下建筑（室）内；2、商店、学校、电影院、剧院、礼堂、食堂、
5、菜市场不应超过2层或设置在三层及三层以上楼层四级2层600 学校、食堂、菜市场、托儿所、幼儿园、老年人建筑、医院等不应设置在二层地下、半地下建筑（室）500图图4-1 防火分区面积示意防火分区面积示意2 防火分区设计标准22 高层民用建筑高层民用建筑(1)一类高层建筑每个防火分区面积规定为1000m2。(2)二类高层建筑其最大允许建筑面积规定为1500m2。(3)高层建筑的地下室用途较为广泛，地下室防火分区面积规定为500m2。(4)当设有自动报警、自动喷水灭火设备时，防火分区最大允许建筑面积可增加增加1倍倍；当局部设置自动灭火系统时，则该局部面积可增加1倍。大型百货商店、大型展览楼，地上部分
6、防火分区允许最大建筑面积4000m2；地下部分防火分区最大建筑面积为2000m2。高层建筑相连的裙房，其防火分区允许最大建筑面积不应大于不应大于2500 m2；当设有自动报警、自动灭火系统，防火分区允许最大建筑面积可增加l倍，即5000m2。(5)高层建筑中设有贯通数层的各种开口，如走廊、开敞楼梯、自动扶梯等，应把连通的各部分看作一个整体，开口部位设置耐火极限大于开口部位设置耐火极限大于3h的防的防火卷帘和水幕等。火卷帘和水幕等。防火分区最大允许建筑面积防火分区最大允许建筑面积 表表4-2建筑类别建筑类别每个防火分区建筑面积每个防火分区建筑面积()备备 注注无自动报警灭火系统有自动报警灭火系统
7、高层建筑一类建筑10002000一类电信楼可增加50二类建筑15003000地下室5001000裙房25005000裙房和主体必须有可靠的防火分隔大型公共建筑商业营业厅、展览厅地上部分4000必须具备设有自动喷水灭火系统设有火灾自动报警系统 采用不燃或难燃材料装修地下部分200023 工业厂房工业厂房 工业厂房分为：单层、多层、高层厂房。单层工业厂房，即使工业厂房分为：单层、多层、高层厂房。单层工业厂房，即使高度超过高度超过24m，其防火设计仍然按单层考虑；建筑高度等于或小于，其防火设计仍然按单层考虑；建筑高度等于或小于24m、二层及二层以上的厂房为多层厂房；建筑高度大于、二层及二层以上的厂房
8、为多层厂房；建筑高度大于24m、二、二层及以上的厂房为高层厂房。层及以上的厂房为高层厂房。层数太高，不利于疏散和扑救；面积过大，火灾容易在大范围层数太高，不利于疏散和扑救；面积过大，火灾容易在大范围内蔓延，同样不利于疏散和扑救；要求过严，会影响生产且浪费土内蔓延，同样不利于疏散和扑救；要求过严，会影响生产且浪费土地。地。综合上述各种因素，为了使火灾时便于人员疏散，以及消防队控制、扑救火灭，注意以下几点：注意以下几点：甲类生产采用一、二级耐火等级甲类生产采用一、二级耐火等级的厂房，除了生产工艺必须采用多层者外，一般应采用单的厂房，除了生产工艺必须采用多层者外，一般应采用单层。乙类生产采用一级耐火
9、等级厂房时不受限制，即可以层。乙类生产采用一级耐火等级厂房时不受限制，即可以建造高层厂房；而采用二级耐火等级厂房时，不得超过建造高层厂房；而采用二级耐火等级厂房时，不得超过6 6层。不得把甲、乙类生产布置在地下室或半地下室内。丙层。不得把甲、乙类生产布置在地下室或半地下室内。丙类生产的火灾危险性还是比较大的，可以采用三级耐火等类生产的火灾危险性还是比较大的，可以采用三级耐火等级的厂房，层数不超过级的厂房，层数不超过2 2层。丁、戊类生产厂房，当采用层。丁、戊类生产厂房，当采用三级耐火等级时，最多不要超过三级耐火等级时，最多不要超过3 3层。层。甲类生产，当采用一级耐火等级的单层厂房时，防火甲类
10、生产，当采用一级耐火等级的单层厂房时，防火分区的面积可达分区的面积可达4000m24000m2；采用多层厂房时，防火分区的面；采用多层厂房时，防火分区的面积可达积可达3000m23000m2。但是，甲类生产不得采用高层厂房。其他。但是，甲类生产不得采用高层厂房。其他各类生产、各级耐火等级厂房的防火分区面积，要符合表各类生产、各级耐火等级厂房的防火分区面积，要符合表4-34-3的有关规定。的有关规定。考虑到高层厂房发生火灾时，危险性大和损失大，扑救更困难，防火分区面积限制的要求也更加严格。乙类生产厂房，当采用高层厂房时，其防火分区的面积为多层厂房的一半。丙类生产设在厂房的地下室、半地下室时，其防
11、火分区最大允许面积为500m2；丁、戊类为1000m2。但是，当甲、乙、丙类厂房设有自动灭火设备时，防火分区最大允许面积比表4-3的规定增加一倍；丁、戊类厂房设有自动灭火设备时，其防火分区的建筑面积不限；局部设置时，增加面积可按该局部面积的一倍计算。生产生产 类别类别耐火等耐火等级级最多允许层数最多允许层数每个防火分区的最大允许建筑面积每个防火分区的最大允许建筑面积()单层厂房多层厂房高层厂房厂房的地下室 和半地下室甲一级二级 除生产必须采 用多层外，宜采用单层者外，宜采用单层4000300030002000乙一级二级不限6500040004000300020001500丙一级二级三级不限不限
12、2不限8000300060004000200030002000500500丁一、二级三级四级 不限31不限40001000不限200040001000戊一、二级三级四级不限31不限50001500不限300060001000厂房的耐火等级、层数和防火分区的建筑面积厂房的耐火等级、层数和防火分区的建筑面积 表表4-324 库房库房库房的耐火等级、层数和建筑面积库房的耐火等级、层数和建筑面积 表表4-4储存物品类别储存物品类别耐火等级耐火等级最多最多允许允许层数层数最大允许建筑面积最大允许建筑面积()单层仓库多层仓库高层仓库地下、半地下仓库或仓库的地下、半地下室每座仓库防火分区每座仓库防火分区每座
13、仓库防火分区防火墙间甲3、4项l、2、5、6项一级一、二级l118075060 250乙1、3、4项一、二级三级3l2000500500250900 3002、5、6项一、二级三级 5 l2800900 7003001500500 丙1项一、二级三级5l4000120010004002800 700 150 2项一、二级三级 不限6000210015007004800 1200 120040040001000300丁一、二级三级四级不限31不限3000210030001000700不限15001500500 48001200 500戊一、二级三级四级不限31不限 30002100不限10007
14、00不限 21002000 700600015001000第第2节节 建筑平面防火布置建筑平面防火布置(1)建筑内部某部位着火时，能限制火灾和烟气在(或通过)建筑内部和外部的蔓延，并为人员疏散、消防人员的救援和灭火提供保护。(2)建筑物内部某处发生火灾时，减少对邻近(上下层、水平相邻空间)分隔区域的强辐射热和烟气的影响。(3)消防人员能方便进行救援，利用灭火设施进行灭火活动。(4)设置有火灾或爆炸危险的建筑设备的场所，采取措施防止发生火灾或爆炸，及时控制灾害的蔓延扩大，尽可能防止对人员和贵重设备造成影响或危害。返回目录 1 设设 备备 用用 房房1.1 燃油、燃气锅炉，油浸电力变压器等燃油、燃
15、气锅炉，油浸电力变压器等 燃油、燃气锅炉，油浸电力变压器、充有可燃油的高压电容器和多油开关等不应布置在人员密集场所的上一层、下一层或贴邻，并应符合下列规定：(1）燃油、燃气锅炉，变压器室应设置在首层或地下一层靠外墙）燃油、燃气锅炉，变压器室应设置在首层或地下一层靠外墙部位，但常（负）压燃油、燃气锅炉可设在地下二层，当常（负）压部位，但常（负）压燃油、燃气锅炉可设在地下二层，当常（负）压燃气锅炉距安全出口的距离大于燃气锅炉距安全出口的距离大于6米时，可设置在屋顶上（见图米时，可设置在屋顶上（见图4-2）；图图4-2 燃油（气）燃油（气）锅炉房及柴油发电锅炉房及柴油发电机房的位置机房的位置(2）锅
