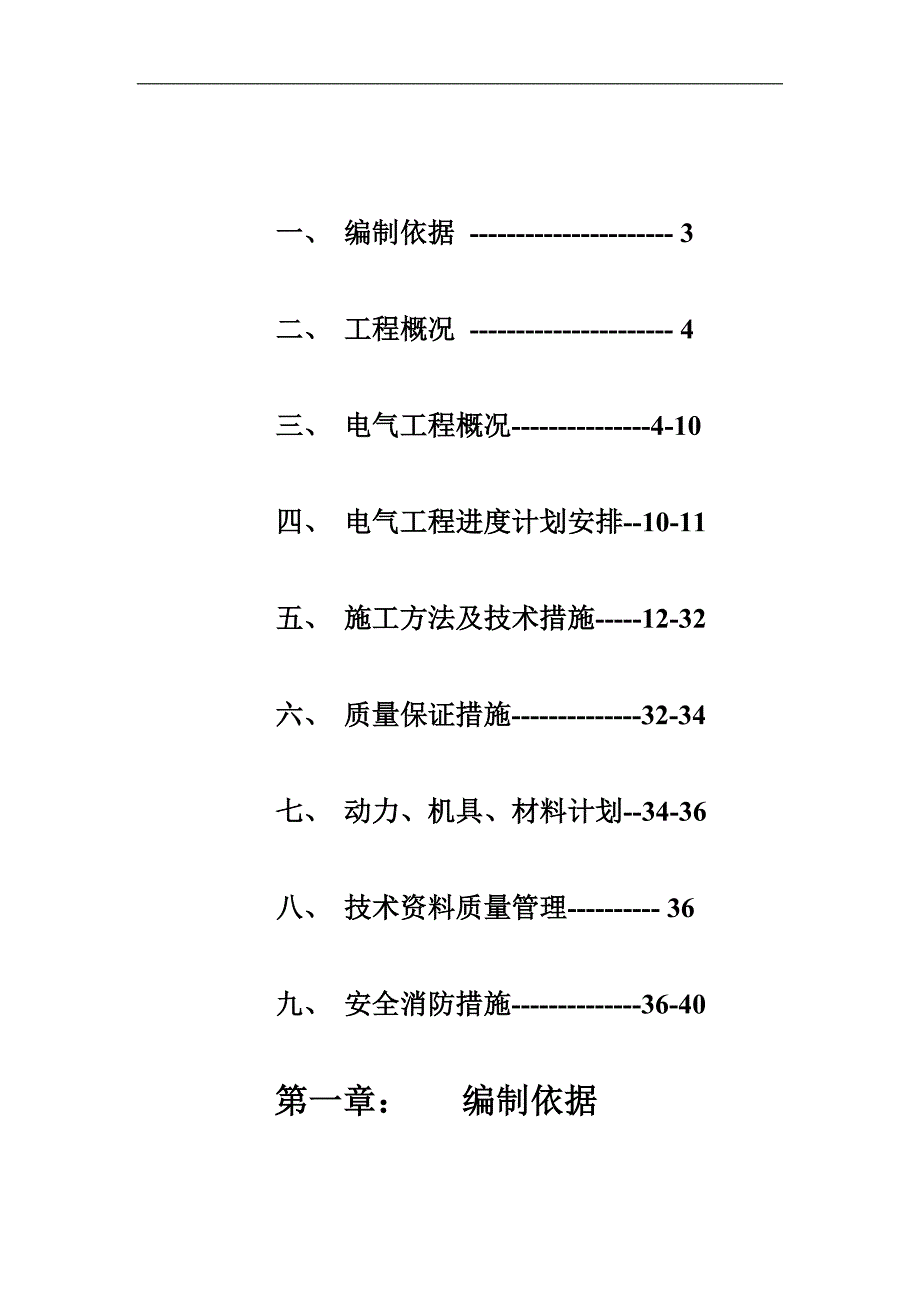

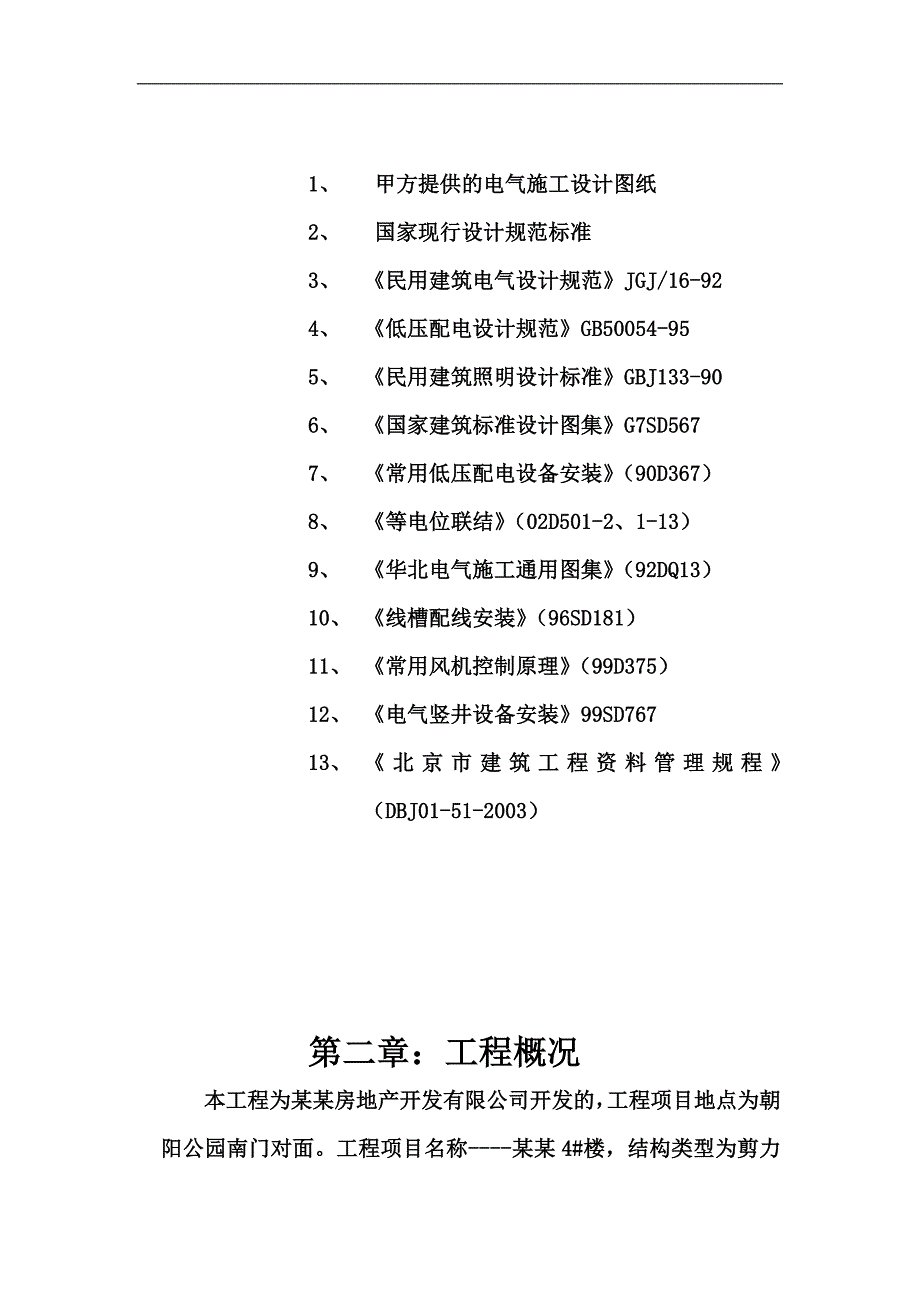

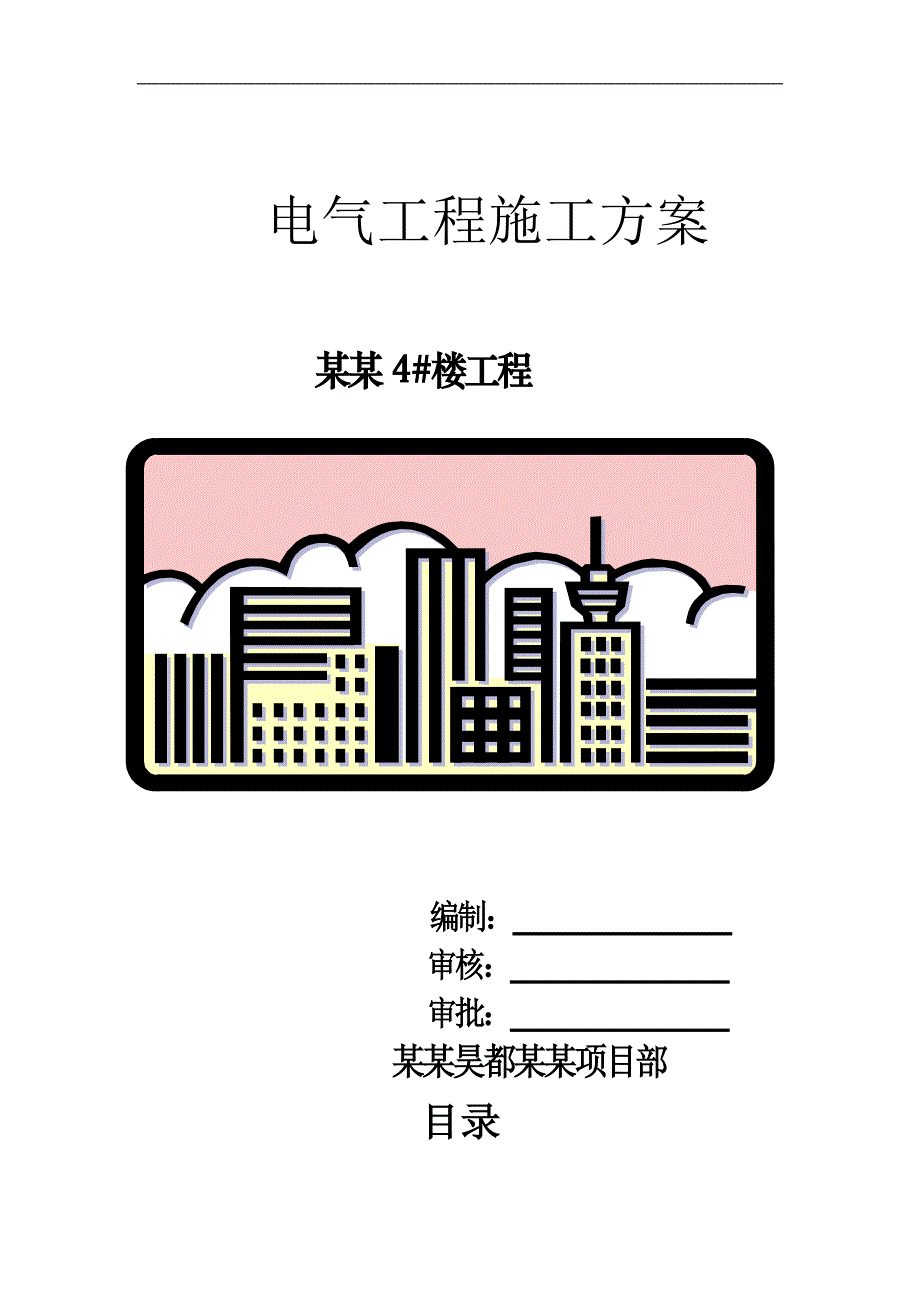

1、电气工程施工方案某某4#楼工程编制： 审核： 审批： 某某昊都某某项目部目录一、 编制依据 - 3二、 工程概况 - 4三、 电气工程概况-4-10四、 电气工程进度计划安排-10-11五、 施工方法及技术措施-12-32六、 质量保证措施-32-34七、 动力、机具、材料计划-34-36八、 技术资料质量管理- 36九、 安全消防措施-36-40第一章： 编制依据1、 甲方提供的电气施工设计图纸2、 国家现行设计规范标准3、 民用建筑电气设计规范JGJ/16-924、 低压配电设计规范GB50054-955、 民用建筑照明设计标准GBJ133-906、 国家建筑标准设计图集G7SD5677、
2、 常用低压配电设备安装（90D367）8、 等电位联结（02D501-2、1-13）9、 华北电气施工通用图集（92DQ13）10、 线槽配线安装（96SD181）11、 常用风机控制原理（99D375）12、 电气竖井设备安装99SD76713、 北京市建筑工程资料管理规程（DBJ01-51-2003）第二章：工程概况本工程为某某房地产开发有限公司开发的，工程项目地点为朝阳公园南门对面。工程项目名称-某某4#楼，结构类型为剪力墙结构，建筑面积29311M2，其中地上27151 M2，地下2159 M2，本工程为一类高层建筑，耐火等级为一级，抗震设防为八度，地下二层。人防工程为普通人员掩蔽所，
3、地上共二十七层，建筑高度78米，设计单位：北京世纪地产设计策划有限公司、建设单位：某某房地产开发中心、建筑单位：北京市城乡昊都建设有限责任公司第二项目经理部、监理单位：北京方正监理工程公司。人防层层高 3.3 米，首层及标准层高2.8米，八层层高3.0米，屋顶水箱间及电梯机房层高为3.6米。内墙空心砌块，外墙保温为外保温，外墙厚200mm，内墙厚200mm。本工程公共部分装修，居室内装修为粗装修。第三章：电气工程概况：强电系统：低压配电室、低压配电系统、电力、照明、防雷接地系统。弱电系统：包括综合布线、有线电视、保安对讲、电子远传水表等（只作配管及接线盒）。 火灾自动报警及消防联动控制系统。（
4、只作配管及接线盒）。3.1 强电系统： A、负荷等级：本工程为一类高层建筑，消防设备电源为一级负荷，其它负荷为三级负荷负荷计算：Pe=1786.5KW、 PiS=714.6KW、COS=0.85 Kx=0.4B、 低压配电系统：本工程由本小区变电所引来七路交流380/220V低压电源，五路照明、二路动力，其中1#、2#为动力及应及照明电源，要求1#、2#电源来自不同低压变压器，出线侧母线，以满足消防设备的需要，在地下一层设接室和低压配电室。C、 低压进线电缆采用埋地方式引至地下一层的接室后至配电室低压1#-7#柜，经各配电柜以放射式、树干式配电，用户的照明、厨房设备、空调与插座分四路供电，并在
5、插座回路中装设漏电保护器。D、 消防电梯、消防潜水泵，正压风机，应急照明、消防控制室等用电设备采用双电源未端互相供电。E、 在总配电柜内所有非消防电源总开关处均加装分离脱扣器，火灾时可由消防中心控制，切断相关回路的非消防电源。F、 在总配电柜内均加装浪涌保护器，防雷电波传入。3.2 计费方式：每层分别设三个用户电度表箱，箱内设本层各户表，住宅用户电度表采用卡式电表，每户设户内开关箱，地下二层人防照明及动力单独计量，在动力总配电箱内设动力总电度表，公共用电在配电室计量。 3.3 照明设计：A、 居室内灯具采用普通型平灯口，公共走道吊顶内装筒灯及格栅灯。B、 灯开关采用白色跷板开关，楼梯间走道采用
6、声控延时开关，均暗装，安装高度均为底边距地1。4米。C、 应急照明灯、疏散标志灯，均为浮充型蓄电池，其蓄电池连续供电时间不少于90分钟，各灯具选型均应符合北京市消防局的有关规定和标准。3.4 设备选型与安装：A、 总配电箱选用：BGM2AS、BGL2AS型高层住宅配电柜设备。均落地安装，柜间联络接线为桥架，（柜上方安装）。B、 每层在强电竖井内设电缆T接箱，用户箱选用SA型，在电气竖井内装的配电箱均为明装，其它均嵌墙暗装，电表箱底边距地1.4米。用户箱底边距地1.6米。C、 控制箱采用XXK型非标箱组装，均挂墙安装，底边距地1.21.4米。D、 应急照明配电箱选用非标组装，挂墙明装，底边距地1
7、.4米。E、 插座均采用暗装安全型，安装高度除专用插座均为底边距地0.3米。F、 出口指示灯门上200mm安装，疏散指示灯嵌墙安装，底边距地0.5米。3.5 动力配电及控制 A、 配电方式：配电线路采用电缆，电气竖井内的电缆桥架敷设以放射式。及树杆式配给各动力配电箱及控制箱。B、 给排水设备控制：消防潜水泵要求液位控制，低液位停泵，超高液位起两台泵并报警，其它潜水泵均由液位自动控制。C、 通风设备控制：除湿机及一般风机均为就地手动控制，消防用正压风机由消防控制模块控制，信号返间消防控制室并设远地启动按钮。D、 所有电动机电源出口位置应按照水及暖通专业的设备布置图 施工。3.6 配电系统导线选择
8、与敷设A、 本工程配电干线均选用ZRYJV电力电缆，楼层配电线路均选用BV500V塑铜线，未注明的，照明回路选用2.5mm2，插座回路选用4mm2。B、 导线敷设方式，所有配电室引来的配电电缆均采用阻燃型电缆，沿桥架敷设至电气竖井内，然后穿管至各用电点，在竖井内的电缆均沿电缆桥架敷设，以便安装和维修，除注明外电缆电线在电气竖井内及楼梯间吊顶内均穿钢管明敷。3.7 防雷接地系统A、 本工程属二类防雷建筑，在屋顶设避雷带，利用建筑物内主筋作为防雷引下线，利用建筑物基础作为防雷自然接地体，并在电源入户处附近做电力系统的重复接地，电系统的接地与防雷的接地连通形成联合接地体，总接地电阻要求不大于1欧姆，
9、当接地电阻值达不到要求时补打人工接地极。B、 本工程的接地系统采用TNCS系统重复接地后PE线与零线要求严格分开，不得混淆。C、 为防止触电的安全保护并根据要求在插座等回路设置漏电开关作为防止触电的安全保护，所有安装高度低于2.4米的灯具均敷设2.5mm2塑铜线作为专用保护PE线。D、 等电位联接：地下一层设总等电位联接箱MEB，所有引入建筑物的金属管道均与之连接，强电竖井及户内卫生间作局部等电位连接。C、 工程所有电气设备正常情况下不带电金属外壳均应与接地保护线可靠连接。3.8 火灾自动报警及控制系统A、 消防控制室设在首层，采用集中报警方式分别对4#、6#楼及地下汽车库进行消防控制。B、
10、楼内在各层走道、楼梯前室设置火灾报警探测器，各层走道设置手动报警、火灾报警、消防电话插孔，发现火灾时消防控制室接受报警信号后，启动防烟灭火设备、火灾报警控制线、控制模块。电源线均采用RVS2*1.5mm2型导线，穿线钢管暗敷在楼板及墙内，首层至二十七层各种模块均在弱电竖井内，对讲电话插孔及手动报警按钮底边距地1.5米。C、 所有消防信号均传至消防控制室内由消防控制室进行联动控制。3.9 弱电系统3.9.1 有线电视A、 有线电视线路由室外引来，经放大分配装置后，送至各用户终端，各用户终端出现口电平应在65-75db范围内。B、 每户设住户三分配器，在每户的客厅和卧室内各设一个共用天线电视终端插
11、座，其安装高度为底边距地0.3米，楼层分配箱设于弱电竖井，距地1.8米，户内分配器箱嵌墙暗装，距地0.3米。C、 共用天线选用SYKV759及SYKV755同轴电缆，穿线管径为SC20和SC15沿墙暗敷或沿弱电桥架、竖井、吊顶敷设。3.9.2 综合布线系统A、 本工程总配线间设于地下一层，计算机综合布线及电话综合布线均采用五类双绞线，由各层配线架沿弱电线槽引至信息点。B、 每户按三个信息点布线，其中两个为语音点，一个为信息插座。3.9.3 高层楼宇对讲A、 本工程在一层入口处设置有对讲控制盘及电控门，各住户内设置可视对讲电话，对讲控制盘安装于入口防盗门上，对讲分线箱，竖井内明装，底边距地1.4
12、米，住户可视对讲电话明装，底边距地1.4米。B、 线缆除在竖井内及核心筒吊顶内沿线槽敷设外，其他均穿镀锌钢管暗敷。3.9.4 电子远传水表及保安对讲系统A、 电子远传水表主机安装于一层值班室，所有数据采集器均按装于竖井内的箱内，安装高度底边距地1.4米。B、 轿箱内及一层入口处设置固定监视摄象机，墙上明装，距顶0.3米监视设备安装位置由甲方确定。C、 本次弱电系统设计和予留穿，各弱电系统的详细设备配置、安装由甲方另行委托弱电系统集成商完成。3.10 其它A、 图中所有竖井设备布置以竖井大样图为准，除图纸注明的电气施工安装做法外，其他施工安装做法均按97DQ、97SD567为准。B、电气设备安装
13、完毕后，对电气竖井内的电缆孔洞和予留孔洞以及电缆桥架穿防火分区、防火墙处孔洞，均采用阻燃材料作好密封处理，以满足防火要求。C、 对于隐蔽工程施工单位和有关部门应共同检查验收，施工中遇到问题应及时与设计及有关部门共同协商解决。第四章：电气工程进度及计划安排4.1，为保证本工程达预定质量目标要求，作为电气安装工程要保证避免质量通病，防患于未然。4.2 电气工程施工中应以土建进度、质量为轴心，及时与土建专业配合，作好电气管线和各类电气设备固定构件的予埋工作。同时调整好电气予留孔洞的位置尺寸，以方便电气施工安装.4.3进度计划：4.3.1 土建工期规划概述：甲方要求本工程于2002年12月30日开工，
14、竣工日期为2004年10月30日，总工期为610日历天。进度计划为：2002年12月30日开工，土方工期为15天，CFG桩为60天，即2003年3月15日进场进行基础底板施工，计划80天完成，到6月5日-10日左右到0.00。主体由6月10日-12月中，每月计划完成4层，共应完成24层，考虑其它各种不利因素，确保完成21层，2004年3月初进场5月底结构全部完成。为确保工期，在结构进行至8层时，插入装修。可不影响结构施工又可缩短工期，保证2004年10月竣工。4.3.2 根据土建工期制定电气工程进度安排计划横道图：见附图第五章 施工准备及技术措施5.1 施工准备工作：5.1.1 施工准备工作的基本任务：为拟建工程的施工建立必要的技术和物质条件，统筹安排施工力量和施工现场。5.1.2 施工准备工作内容：技术准备、物资准备，劳动力组织准备，施工现场准备和施工场外5.1.3 人员配备本工程选用经验丰富的电气工长，电气质检和电气专业人员具体配备人员如下表：电 气工长电 气质检临 时电工电 气施工班长工 程电 工20人（有本）5.2 组织学习施工图纸组织工程技术人员班长及施工负责人按工程项目会审图纸，分头熟悉图纸了解设计意图，工艺流程，设备位置，坐标尺寸选用管材，预埋管件，一
