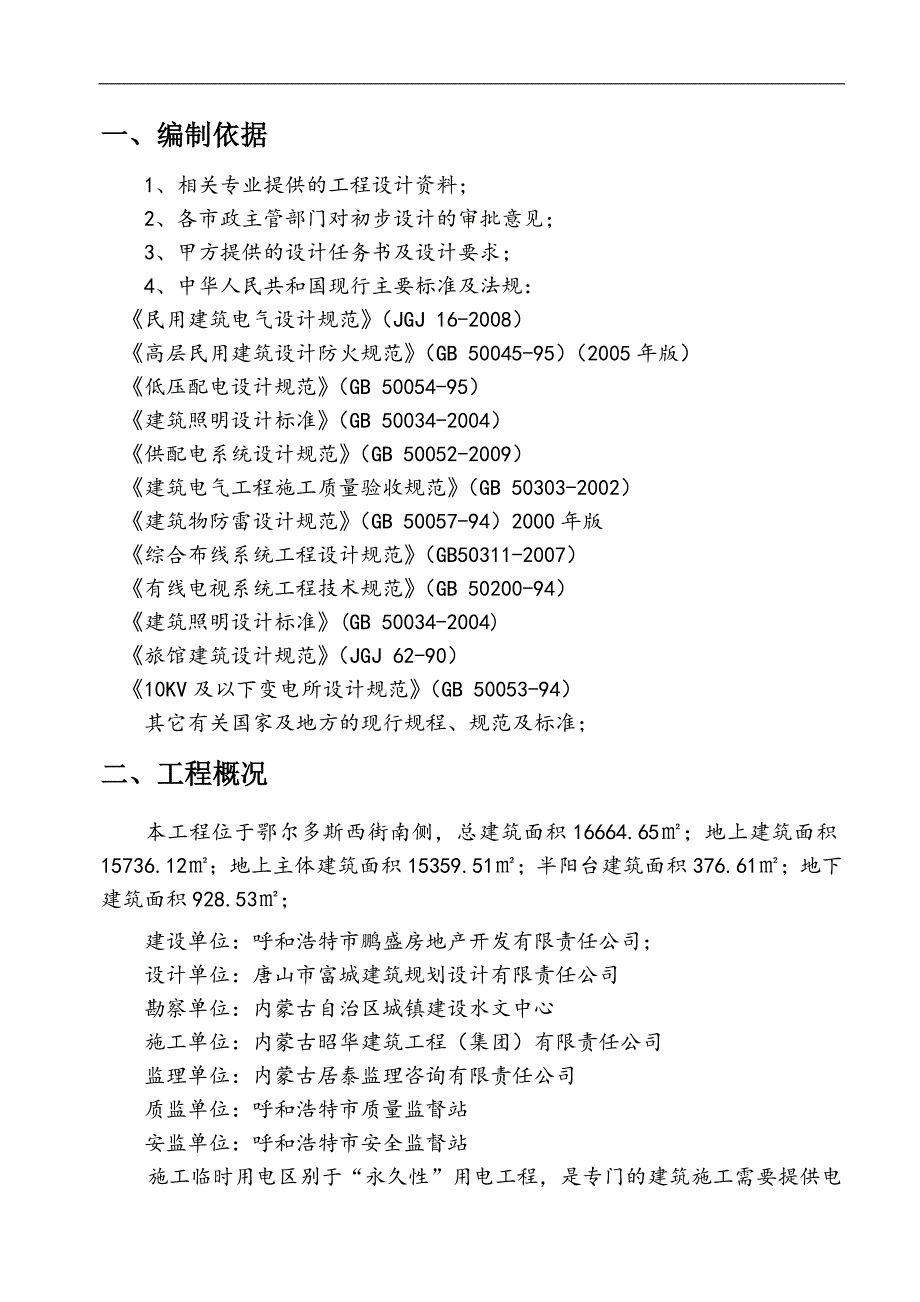

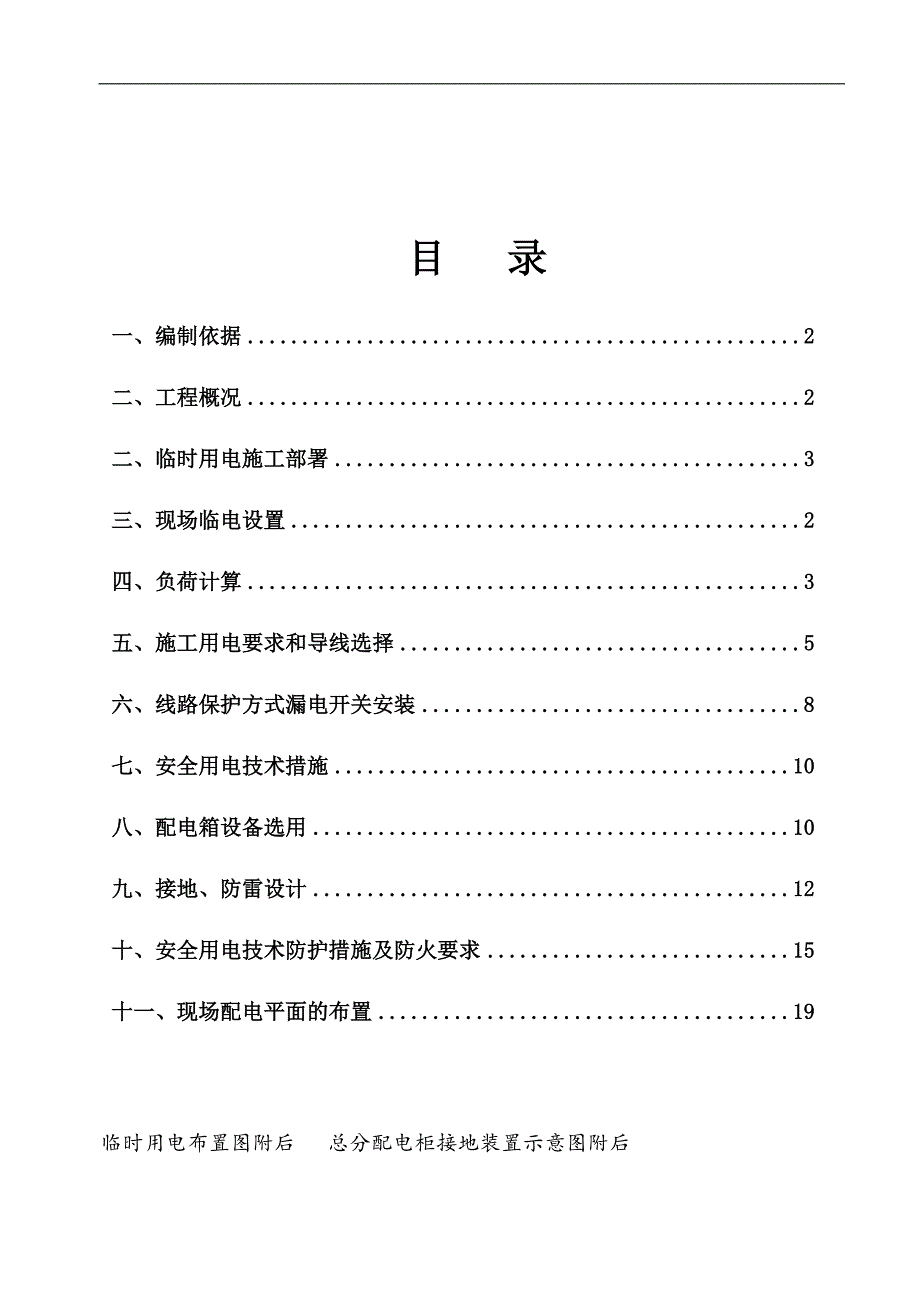

1、目 录一、编制依据2二、工程概况2二、临时用电施工部署3三、现场临电设置2四、负荷计算3五、施工用电要求和导线选择5六、线路保护方式漏电开关安装8七、安全用电技术措施10八、配电箱设备选用10九、接地、防雷设计12十、安全用电技术防护措施及防火要求15十一、现场配电平面的布置19临时用电布置图附后 总分配电柜接地装置示意图附后一、编制依据1、相关专业提供的工程设计资料；2、各市政主管部门对初步设计的审批意见；3、甲方提供的设计任务书及设计要求；4、中华人民共和国现行主要标准及法规： 民用建筑电气设计规范（JGJ 16-2008） 高层民用建筑设计防火规范（GB 50045-95）（2005年版
2、） 低压配电设计规范（GB 50054-95） 建筑照明设计标准（GB 50034-2004） 供配电系统设计规范（GB 50052-2009） 建筑电气工程施工质量验收规范（GB 50303-2002） 建筑物防雷设计规范（GB 50057-94）2000年版 综合布线系统工程设计规范（GB50311-2007） 有线电视系统工程技术规范（GB 50200-94） 建筑照明设计标准(GB 50034-2004) 旅馆建筑设计规范（JGJ 62-90） 10KV及以下变电所设计规范（GB 50053-94）其它有关国家及地方的现行规程、规范及标准；二、工程概况本工程位于鄂尔多斯西街南侧，总建筑

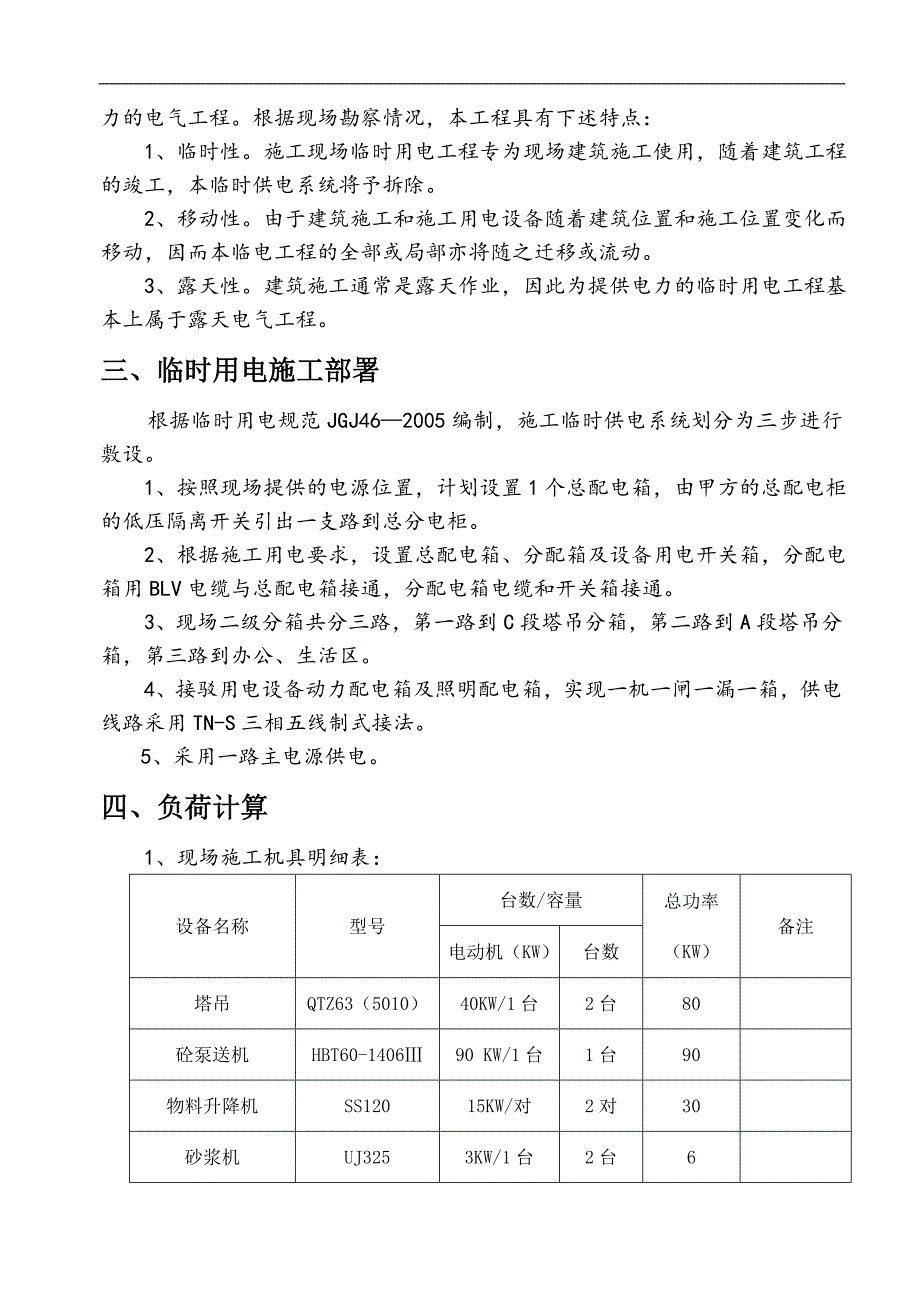

3、面积16664.65；地上建筑面积15736.12；地上主体建筑面积15359.51；半阳台建筑面积376.61；地下建筑面积928.53；建设单位：呼和浩特市鹏盛房地产开发有限责任公司；设计单位：唐山市富城建筑规划设计有限责任公司勘察单位：内蒙古自治区城镇建设水文中心施工单位：内蒙古昭华建筑工程（集团）有限责任公司监理单位：内蒙古居泰监理咨询有限责任公司质监单位：呼和浩特市质量监督站安监单位：呼和浩特市安全监督站 施工临时用电区别于“永久性”用电工程，是专门的建筑施工需要提供电力的电气工程。根据现场勘察情况，本工程具有下述特点： 1、临时性。施工现场临时用电工程专为现场建筑施工使用，随着建筑
4、工程的竣工，本临时供电系统将予拆除。 2、移动性。由于建筑施工和施工用电设备随着建筑位置和施工位置变化而移动，因而本临电工程的全部或局部亦将随之迁移或流动。 3、露天性。建筑施工通常是露天作业，因此为提供电力的临时用电工程基本上属于露天电气工程。三、临时用电施工部署 根据临时用电规范JGJ462005编制，施工临时供电系统划分为三步进行敷设。 1、按照现场提供的电源位置，计划设置1个总配电箱，由甲方的总配电柜的低压隔离开关引出一支路到总分电柜。 2、根据施工用电要求，设置总配电箱、分配箱及设备用电开关箱，分配电箱用BLV电缆与总配电箱接通，分配电箱电缆和开关箱接通。 3、现场二级分箱共分三路，
5、第一路到C段塔吊分箱，第二路到A段塔吊分箱，第三路到办公、生活区。4、接驳用电设备动力配电箱及照明配电箱，实现一机一闸一漏一箱，供电线路采用TN-S三相五线制式接法。 5、采用一路主电源供电。四、负荷计算1、现场施工机具明细表：设备名称型号台数/容量总功率（KW）备注电动机（KW）台数塔吊QTZ63（5010）40KW/1台2台80砼泵送机HBT60-140690 KW/1台1台90物料升降机SS12015KW/对2对30砂浆机UJ3253KW/1台2台6木工台锯BJC11255.5KW/1台1台5.5手提锯ZIMJ800.8 KW/8台5台4震动棒ZX-501.1KW/ 台4台4.4插入式震
6、动棒ZB-112.2KW/台2台4.4平板式钢筋弯筋机WJ303KW/台2台6钢筋切断机GJ405KW/台2台10钢筋调直机GT64/147.5KW/台2台15钢筋对焊机UN1-100100KW/台2台200交流电焊机BX3-50036KW/台2台72电渣压力焊交流电焊机BX3-30023KW/台2台46水泵1.5KW/台2台3小计570.32、生活用电明细表序号用电设备名称数量额定功率（KW）总功率（KW）备注1办公用空调11.51.5办公用空调2食堂153其他10小计26.53、现场临时用电包括动力用电和照明用电，在计算用电量时，从以下方面予以考虑：1）、全工地所使用的机械动力设备，其他电
7、气工具及照明用电的数量。2）、施工总进度计划中施工高峰阶段同时用电的机械设备最高数量。3)、各种机械设备在工作中的需用的情况。4、用电量计算现场用电高峰阶段按结构施工阶段进行考虑。动力机械设备额定功率总和约为251.4KW，对焊机和电焊机额定容量为218KW。P= 1.05（K1P1/cos+ K2P3）式中 P供电设备总需要容量（KVA）； P（1）电动机额定功率（KW）； P（2）生活、办公区用电容量（KW）； cos电动机平均功率因数取0.75； K1需要系数取0.7； K2需要系数取0.6；可得：P=1.05（0.7251.4/0.750.6218）=383.7KVA由于现场为单班施工
8、，用电量可不考虑照明用电。根据计算结果，应选择1台800KVA变压器，由建设单位提供。 经查电工手册采用BLV-3185+290两根铝芯塑料电缆线即能满足高峰期工地安全用电。五、施工用电要求和导线选择1、用电要求根据有关规范和规程要求，该现场采用10/0.4KV变配电系统，低压采用TN-S配电系统。并满足三级配电、二级漏电保护标准。各用电设备均由第二级的隔离开关引出到第三级的分箱保护器上，第三级漏电保护器均采用动作电流30mA，潮湿地不得大于42V，漏电动作时间不得大于0.1s。同时要求各级配电箱开关和漏电保护装置必须灵敏，动作必须可靠。第三级配电的开关灵敏必须达到速断保护要求，绝对保证用电者
9、的人身安全和设备的正常运行。2、计算电流及选择导线截面1）二级箱导线截面第一路（C段）：塔吊1台，功率为40KW； 提升机1对，功率为15KW；钢筋调直机1台，功率为7.5KW；弯曲机1台，功率为1.5KW；切断机1台，功率为5KW；对焊机1台，功率为100KW;水泵1台，功率为1.5KW；电焊机2台，功率为36KW；手提锯2台，功率为1.5KW；手电钻3台，功率为1.1台；振动机3台，功率为1.1KW。1）按导线截面选择I线=1*（40+90+7.5+6+5+3.3）*1000/（1.732*380*0.75）=307.5A查表得：选用BLV-3*185+2*90 铝芯电缆。（总开关选400
10、A） 2） 按允许电压降选择：为了简化计算，把全部负荷集中在一路末端来考虑。线路长度为50m，允许相对电压损失=5% S=P(1)L/C)%=（1*40+90+1*7.5+1*7.5+2*3+1*5+1*100+1*3+1*1.5+2*36+1*3+4*1.5+3*1.1+3*1.1+15）x50/（46.3x5%）%=75mm2最后，第一路导线的截面选用185mm2。分配电箱至开关箱导线选择：1、 塔吊：I线= =1*1000*40/（1.732*380*0.75）=81A查表选用（325+216）铜芯电缆线。2、 提升机、砂浆搅拌机I线= =1*1000*（7.5+3）/（1.732*38
11、0*0.75）=21.3A查表选用（316+216）防水电缆软线。3、钢筋加工车间查表选用（316+216）防水电缆软线。4、对焊机查表选用（350+225）防水电缆软线。5、楼层施工用电查表选用（350+225）铝芯线。6、砼输送泵查表选用（350+225）铜芯线。第二路（A段）：塔吊1台，功率为40KW； 提升机1对，功率为15KW；砂浆搅拌机1台，功率为3KW；水泵1台，功率为1.5KW；电焊机2台，功率为36KW；手提锯4台，功率为1.5KW；手电钻3台，功率为1.1台；振动机3台，功率为1.1KW。楼层照明功率约为15 KW 1）按导线截面选择； I线= =0.9*135.8*100
12、0/3*380*0.75 =247.6A 查表得：选用BLV-3*120+2*60铝芯电缆。（总开关选400A）按允许电压降选择：为了简化计算，把全部负荷集中在一路末端来考虑。线路长度为50m，允许相对电压损失=5% S=P(1)L/C)%=(40+7.5+72+6+3.3+15)50/（46.2x5%）%=31mm2所以：第二路导线选择120mm2分配电箱至开关箱配电导线；1 、塔吊：I线= =0.9*1000*24.2/（1.732*380*0.75）=43.94A查表选用（325+216）铜芯电缆线。2、提升机、砂浆搅拌机I线= =0.9*1000*（7.5+3）/（1.732*380*
13、0.75）=19.14A查表选用（34+22.5）防水电缆软线。3、楼层施工用电查表选用（350+225）铝芯线。第三路：办公区、生活区照明用电总功率47.5KW I线=0.9*47.5*1000/1.732*380*0.75=86.6A查表得：选用BLV-3*32+2*16铝芯电缆。（总开关选100A）2）三级分箱导线截面砼输送泵用电总功率90KW I线=0.9*90*1000/1.732*380*0.75=164.30A查表得：选用BLV-3*50+2*25铝芯电缆。六、线路保护方式漏电开关安装1、施工现场线路保护措施1）电缆线路应采用直埋电缆或沿墙敷设，严禁沿地面明设。2）电缆在室外直接埋敷设的深度应不小于0.7m，并应在电缆上下各均匀铺设不少于50mm厚的细砂，然后覆盖砖保护层，上面埋设标牌。3）橡皮电缆放在支架上应用绝缘子固定，严禁使用金属裸线作绑扎，固定点间的距离应保证橡皮电缆随自重所带的荷重，橡皮电缆的最大弧垂距地不得小于2.5m。4）电缆的接头应牢固可靠，绝缘包扎后的接头不能降低原来的绝缘强度，并不得承受张力。5）建筑物进入高层施工时，必须采用埋地引入电缆，垂直敷设的位置应充分利用在建工程的竖井垂直孔洞
