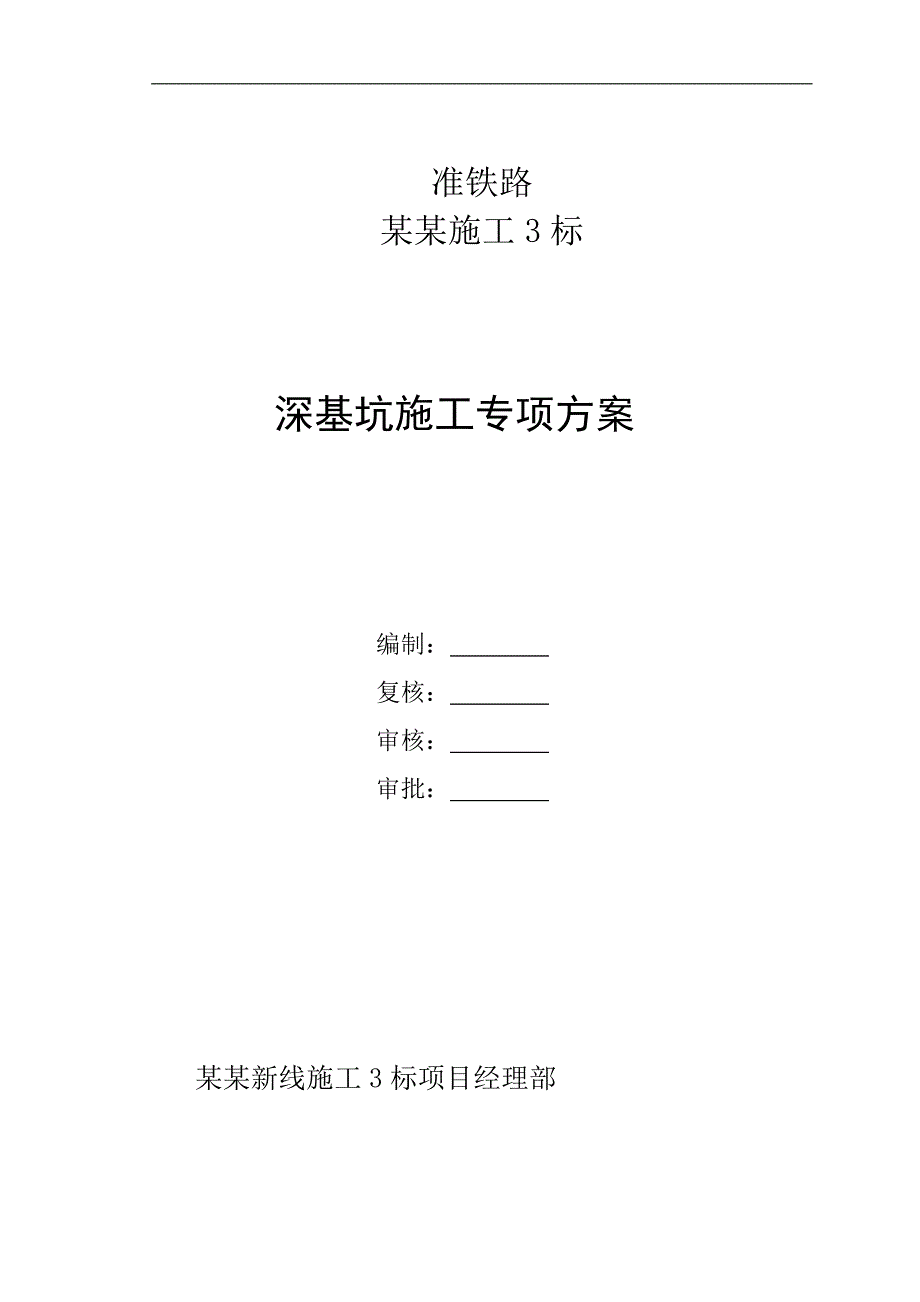

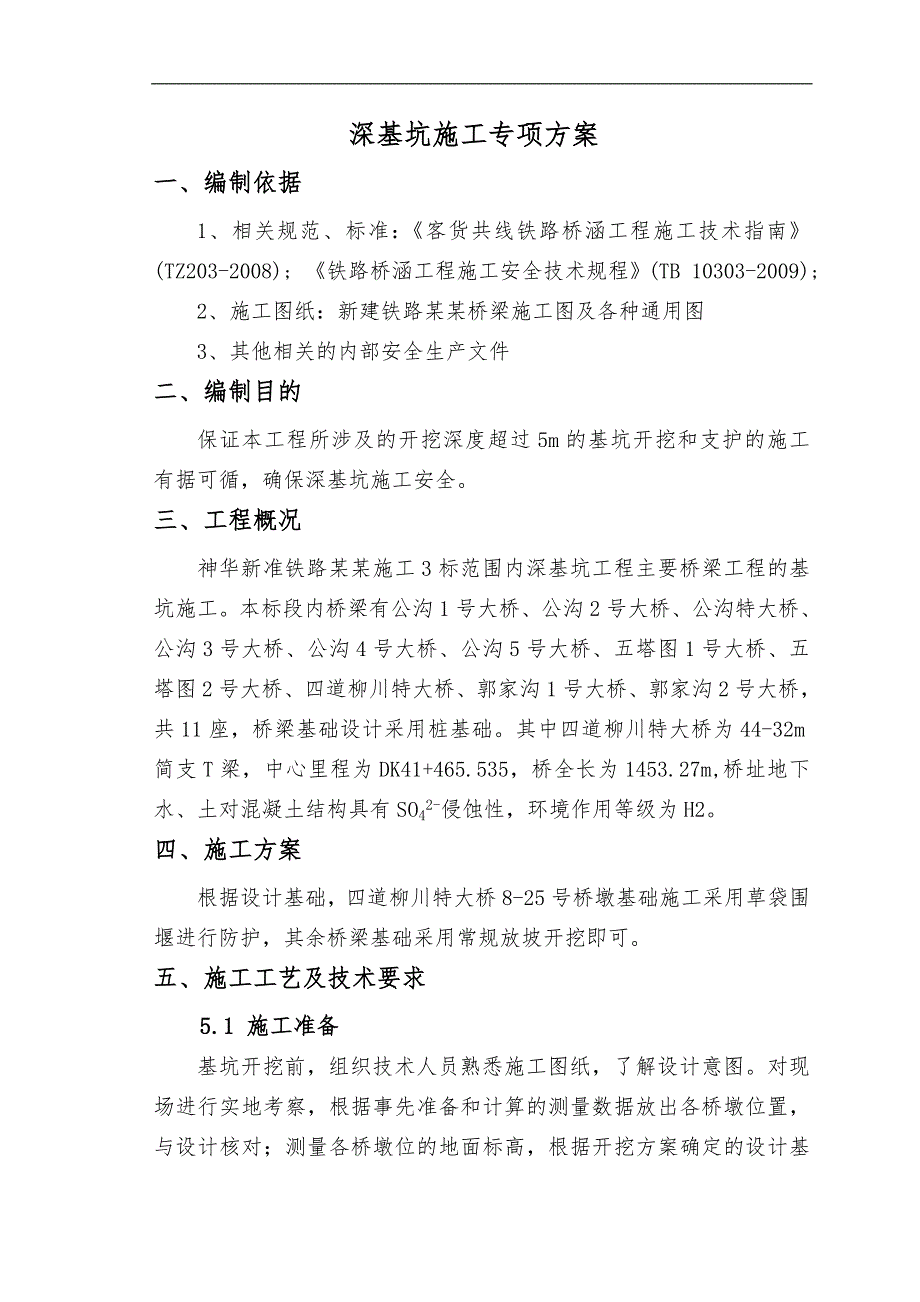

1、准铁路某某施工3标深基坑施工专项方案编制： 复核： 审核： 审批： 某某新线施工3标项目经理部深基坑施工专项方案一、编制依据1、相关规范、标准：客货共线铁路桥涵工程施工技术指南(TZ203-2008); 铁路桥涵工程施工安全技术规程(TB 10303-2009);2、施工图纸：新建铁路某某桥梁施工图及各种通用图3、其他相关的内部安全生产文件二、编制目的保证本工程所涉及的开挖深度超过5m的基坑开挖和支护的施工有据可循，确保深基坑施工安全。三、工程概况神华新准铁路某某施工3标范围内深基坑工程主要桥梁工程的基坑施工。本标段内桥梁有公沟1号大桥、公沟2号大桥、公沟特大桥、公沟3号大桥、公沟4号大桥、公
2、沟5号大桥、五塔图1号大桥、五塔图2号大桥、四道柳川特大桥、郭家沟1号大桥、郭家沟2号大桥，共11座，桥梁基础设计采用桩基础。其中四道柳川特大桥为44-32m简支T梁，中心里程为DK41+465.535，桥全长为1453.27m,桥址地下水、土对混凝土结构具有SO42-侵蚀性，环境作用等级为H2。四、施工方案根据设计基础，四道柳川特大桥8-25号桥墩基础施工采用草袋围堰进行防护，其余桥梁基础采用常规放坡开挖即可。五、施工工艺及技术要求5.1 施工准备基坑开挖前，组织技术人员熟悉施工图纸，了解设计意图。对现场进行实地考察，根据事先准备和计算的测量数据放出各桥墩位置，与设计核对；测量各桥墩位的地面

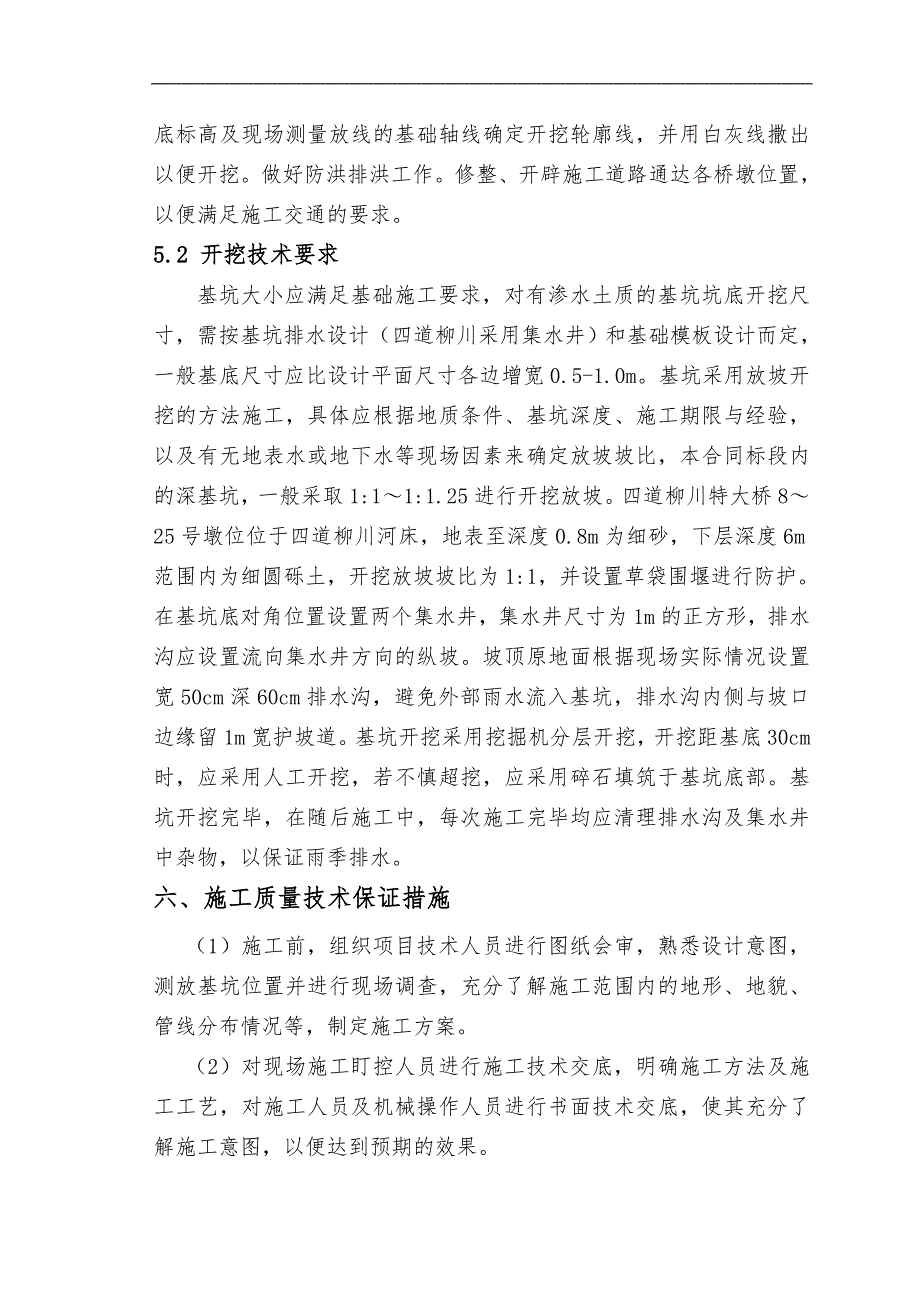

3、标高，根据开挖方案确定的设计基底标高及现场测量放线的基础轴线确定开挖轮廓线，并用白灰线撒出以便开挖。做好防洪排洪工作。修整、开辟施工道路通达各桥墩位置，以便满足施工交通的要求。5.2 开挖技术要求基坑大小应满足基础施工要求，对有渗水土质的基坑坑底开挖尺寸，需按基坑排水设计（四道柳川采用集水井）和基础模板设计而定，一般基底尺寸应比设计平面尺寸各边增宽0.5-1.0m。基坑采用放坡开挖的方法施工，具体应根据地质条件、基坑深度、施工期限与经验，以及有无地表水或地下水等现场因素来确定放坡坡比，本合同标段内的深基坑，一般采取1:11:1.25进行开挖放坡。四道柳川特大桥825号墩位位于四道柳川河床，地表
4、至深度0.8m为细砂，下层深度6m范围内为细圆砾土，开挖放坡坡比为1:1，并设置草袋围堰进行防护。在基坑底对角位置设置两个集水井，集水井尺寸为1m的正方形，排水沟应设置流向集水井方向的纵坡。坡顶原地面根据现场实际情况设置宽50cm深60cm排水沟，避免外部雨水流入基坑，排水沟内侧与坡口边缘留1m宽护坡道。基坑开挖采用挖掘机分层开挖，开挖距基底30cm时，应采用人工开挖，若不慎超挖，应采用碎石填筑于基坑底部。基坑开挖完毕，在随后施工中，每次施工完毕均应清理排水沟及集水井中杂物，以保证雨季排水。六、施工质量技术保证措施（1）施工前，组织项目技术人员进行图纸会审，熟悉设计意图，测放基坑位置并进行现场
5、调查，充分了解施工范围内的地形、地貌、管线分布情况等，制定施工方案。（2）对现场施工盯控人员进行施工技术交底，明确施工方法及施工工艺，对施工人员及机械操作人员进行书面技术交底，使其充分了解施工意图，以便达到预期的效果。（3）确保施工使用的进程机械性能良好，操作人员持证上岗并能够达到机械操作基本的技术要求，能够熟练的操作机械。（4）开挖基坑前，测量人员现场测放基坑位置，根据现场实测标高、基坑位置、基坑尺寸及开挖设计方案确定出基坑开挖轮廓线，保证基坑位置准确。（5）基坑开挖避开雨天施工，开挖前几天关注当地天气预报，为坑内干燥作业创造条件。（6）及时做好最下一级基底的截排水工作，防止突然下雨，确保基
6、底不会受到雨水的浸泡，同时做好水沟的防渗工作。（7）不需要换填的基坑，开挖至基底标高以上30cm时，停止机械作业，改用人工清理至设计标高，基底以下土层严禁机械扰动。（8）基坑开挖过程中应经常测量和校核其平面位置、水平标高及开挖坡度。七、施工安全技术保证措施（1）基坑土方开挖施工应按照现场确定的开挖轮廓线自上而下依次逐层开挖，不得局部开挖深坑后掏挖。（2）土方开挖机械张挂操作规程牌，司机要严格按照相应的机械安全操作规程进行操作，不得违章驾驶和酒后上岗；施工机械要设专人指挥，“一机一人”盯防，机械作业半径内不得站人。（3）在天然斜坡上进行土方开挖时，应先将施工道路引入开挖区域，并设置机械开挖作业平
7、台，靠近深坑一侧可采取预留土坎的方法防止机械翻倾，施工时盯控指挥人员要严密监视土坡变化情况，发现异常立即停止作业，撤出危险区域。(4)挖出的土方要及时外运，上下基坑预留的坡道的宽度应大于土方车辆宽度1.50m，并应根据土方的外运量合理安排土方外运；基坑顶部3m范围内不得有动载，开挖时坑顶不得有人员逗留。(5)基坑开挖和施工过程中，专职安全员应随时观测周边的环境变化,发现异常，立即停止施工，人员机械撤离至安全地段，待问题处理完毕后继续施工。(6)基坑开挖完毕后，其四周应设置安全围栏并应牢固可靠，围栏距离基坑边缘不小于1m，高度不应低于1.20m，横杆两层，两层间距为0.6m,并悬挂安全警告标识牌
8、，坑内设置人员上下的爬梯。(7)采用吊斗垂直运输出土时，每班检查吊斗绳索、挂钩、机具等是否完好牢固，装土或卸土后必须将斗门关好，斗门扣件要有防脱措施，吊斗作业时，坑内作业人员要躲离吊斗升降移动范围，不使用时要及时摘下，不得悬挂。(8)夜间施工时，现场应具备充足的照明条件，不得留有照明死角，每个照明灯具应设置单独的漏电保护器，电源线应采用架空设置；当不具备架空条件时，可采用地沟埋设，在车辆的通行地段，应先将电源线穿入护管后再埋入地下。(9)施工现场出入口，应设置车辆清洗装置及场地。对外运弃土的车辆，应安排专人进行清洁，严禁路途抛洒。八、文明施工 1、实行工程项目全面标准化管理，确保创建文明工地。
9、2、文明施工组织措施(1)成立以项目经理为组长的文明施工领导小组。对施工现场的文明施工进行指导、监督、检查，对违反文明施工的行为，有权责令限期整改、停工整顿和处罚。(2)施工队成立以队长为组长的施工现场文明施工领导小组，负责文明施工的现场管理工作，并结合实际制定文明施工管理细则。3、场地管理(1)施工场内的所有设施严格按施工现场平面布置图布置。场地平整，道路坚实畅通，周边设排水设施；现场临时水电派专人管理，不得有长流水、长明灯。(2)在施工操作地点和周围清洁整齐，做到活完脚下清，工完场地清，丢洒的砂浆、混凝土及时清除。做到现场清洁整齐。(3)混凝土在搅拌、运输、使用过程中，做到不洒、不漏，施工
10、现场严禁乱堆垃圾及杂物。(4)建立文明施工责任区，划分区域，明确管理人，实行挂牌制。4、现场机械、物资管理(1)现场机械管理：配备专职的机械设备管理员，负责现场的机械管理维修、保养、建立机械台账，严格执行机械操作规程。保持机械状况的良好，定点停放，编号明显。清洗机械污水有排放措施。(2)现场物资管理：进场材料“三证”齐全，符合设计要求。各种材料按平面布置图和不同的规格、型号、品种码放整齐。水泥库满足防雨、防潮要求。及时清运水泥库内外散落水泥，水泥袋认真打包回收。钢材、木材、模板及钢管等材料按品种、规格、型号堆放整齐。砂石料等分别堆放见方，方便施工，并挂牌说明。5、基坑文明施工措施(1)在工地设
11、置鲜明周正的施工标志牌，包括责任划分牌、形象进度牌、配合比标识牌。(2)现场设置合理的排水设施，保持临时道路良好，施工场地平整夯实，排水畅通。(3)编制详细的施工用料计划，按计划进料，做到材料不积压，不退料，钢材、木材合理使用，长料不短用，优材不劣用。6、环境保护为加强在施工期间环境保护和水土保持工作，我们将严格按ISO14000环境管理体系标准，建立项目经理部环境管理体系，实行全面管理、预防污染，通过“自我控制、自我管理、接受监督”方式，把环保、水保贯穿于施工管理的全过程。九、防洪及事故应急预案1、项目部预案领导小组项目部成立预案小组，负责组织指挥本专项工程预案工作。2、项目部预案领导小组职
12、责 (1)负责制定事故预案，研究确定预案工作的重大决策和指导工作意见，组织指挥，实施基坑防暴雨、洪灾、高空坠落及土方滑坡塌落，发生后及时对基坑损坏及事故的应急和处理工作。 (2)负责各种预案设备、物资、财力的统筹工作。 (3)负责预案的组织和实施。 3、危险目标的确定和危险性评估 桥梁基础超过5m的深基坑，存在暴雨冲刷破坏和洪水冲刷破坏的危险，同时存在开挖时及开挖后高空坠落及土方滑坡塌落伤人的危险。4、防治措施 (1)疏通并开挖基坑四周的排水沟，保证排水畅通。 (2)在基坑四周绑扎安全网，并悬挂安全警示牌。(3)遇有中雨、大雨、暴雨天气，立即停止基坑开挖施工，安全员每天巡逻不少于两次，发现险情
13、立即上报，及时排除险情。 (4)保证现场有足够的救援机械和物资。 (5)成立抗洪抢险队，由各施工队负责人任队长。 (6)及时收集天气预报信息，由办公室负责。 5、事故抢救、报告、现场保护 事故主要指特大暴雨造成桥涵基坑大面积滑坡严重破坏、严重内涝积水浸泡，或发生人员坠落及被滑坡的土方掩埋。 (1)事故发生后，有关施工队和个人应立即向项目部救援小组领导报告。 (2)事故发生后在24小时写出书面报告，逐级上报含以下内容： a、 事故发生的时间、地点。 b、 事故的简要经过，遇险人数，直接经济损失的初步估计，事故原因，性质的初步判断，事故抢救处理的情况和采取的措施，并附示意图。需要有关部门，单位协助
14、事故抢救和处理的有关事宜。 c、事故报告单位，签发人和报告时间。 (3)事故发生后，事故单位应积极进行事故抢救，保护好现场， 抢救伤员和财产等原因需要移动现场物品时，要做出标志，并拍照像和详细记录，最大限度的保持现场的痕迹和物证。 5、事故的应急救援 (1) 抢救被困人员。事故发生后，应立即组织人力物力解救、救助被困人员。(2）抢救物资、转移财务。抗洪抢险队伍立即组织机械，将被淹的物资如钢管、模板、电机抢运到安全地方；组织人员机械做好流水的疏通堵截工作，控制事故继续扩大。 (3)指导和组织人员采取自救和互救，迅速撤离危险区或可能受到危害的区域，对伤员及时送至就近医疗机构进行紧急治疗。 (4）及时与气象局取得联系，取得后一段时间内天气情况。
