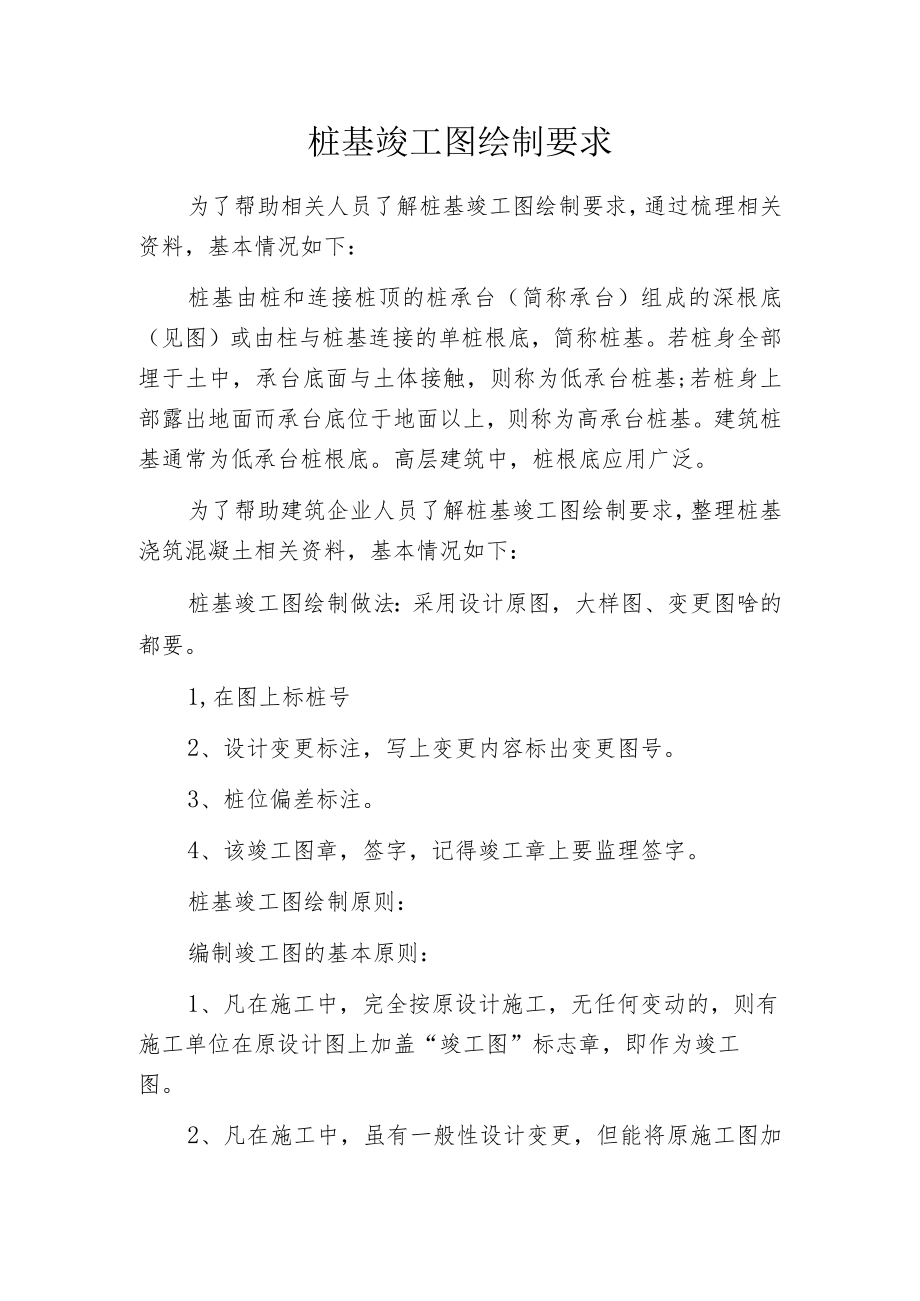

1、桩基竣工图绘制要求为了帮助相关人员了解桩基竣工图绘制要求，通过梳理相关资料，基本情况如下：桩基由桩和连接桩顶的桩承台（简称承台）组成的深根底（见图）或由柱与桩基连接的单桩根底，简称桩基。若桩身全部埋于土中，承台底面与土体接触，则称为低承台桩基;若桩身上部露出地面而承台底位于地面以上，则称为高承台桩基。建筑桩基通常为低承台桩根底。高层建筑中，桩根底应用广泛。为了帮助建筑企业人员了解桩基竣工图绘制要求，整理桩基浇筑混凝土相关资料，基本情况如下：桩基竣工图绘制做法：采用设计原图，大样图、变更图啥的都要。1,在图上标桩号2、设计变更标注，写上变更内容标出变更图号。3、桩位偏差标注。4、该竣工图章，签字

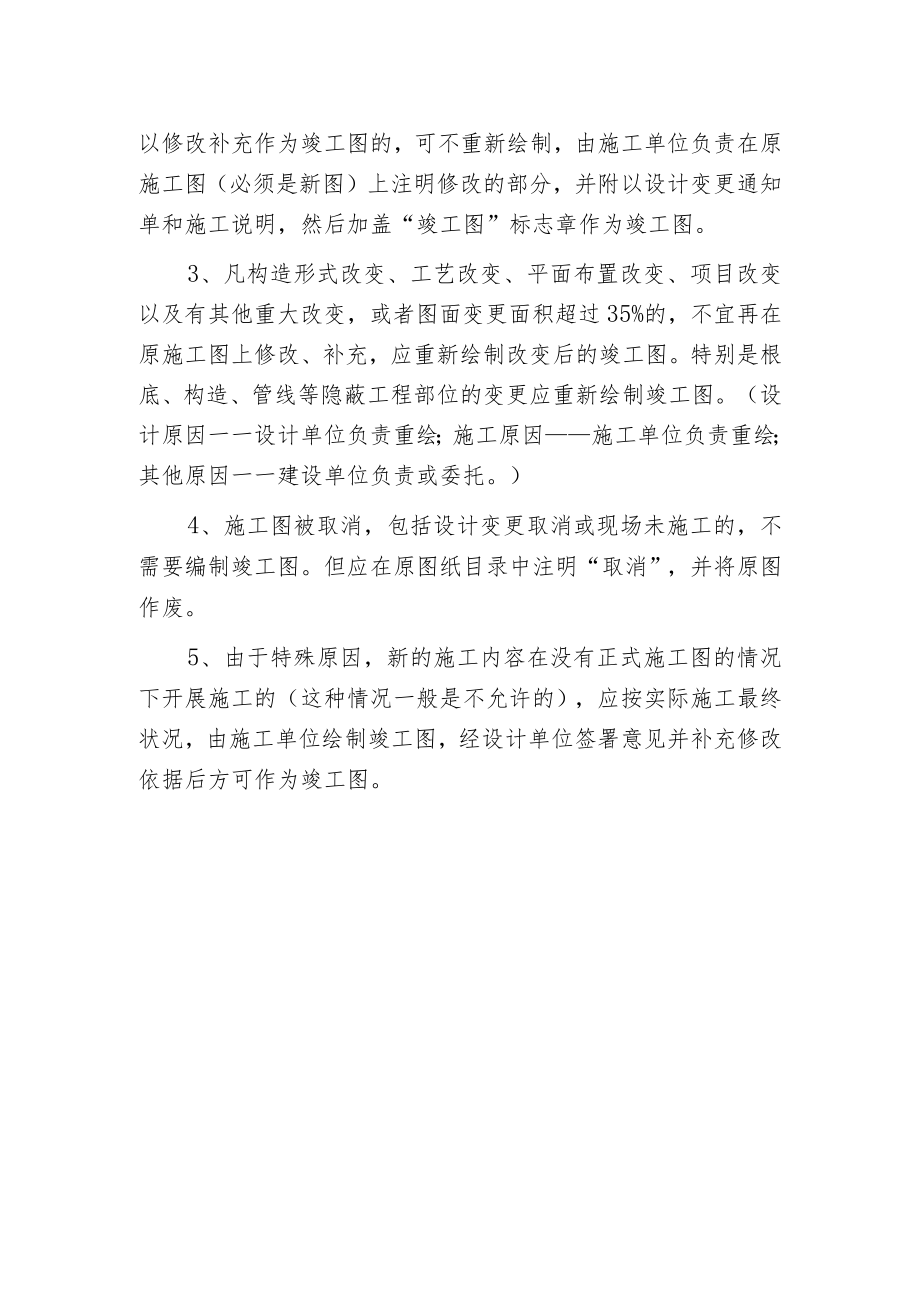

2、，记得竣工章上要监理签字。桩基竣工图绘制原则：编制竣工图的基本原则：1、凡在施工中，完全按原设计施工，无任何变动的，则有施工单位在原设计图上加盖“竣工图”标志章，即作为竣工图。2、凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新图）上注明修改的部分，并附以设计变更通知单和施工说明，然后加盖“竣工图”标志章作为竣工图。3、凡构造形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，或者图面变更面积超过35%的，不宜再在原施工图上修改、补充，应重新绘制改变后的竣工图。特别是根底、构造、管线等隐蔽工程部位的变更应重新绘制竣工图。（设计原因一一设计单位负责重绘；施工原因施工单位负责重绘；其他原因一一建设单位负责或委托。）4、施工图被取消，包括设计变更取消或现场未施工的，不需要编制竣工图。但应在原图纸目录中注明“取消”，并将原图作废。5、由于特殊原因，新的施工内容在没有正式施工图的情况下开展施工的（这种情况一般是不允许的），应按实际施工最终状况，由施工单位绘制竣工图，经设计单位签署意见并补充修改依据后方可作为竣工图。
