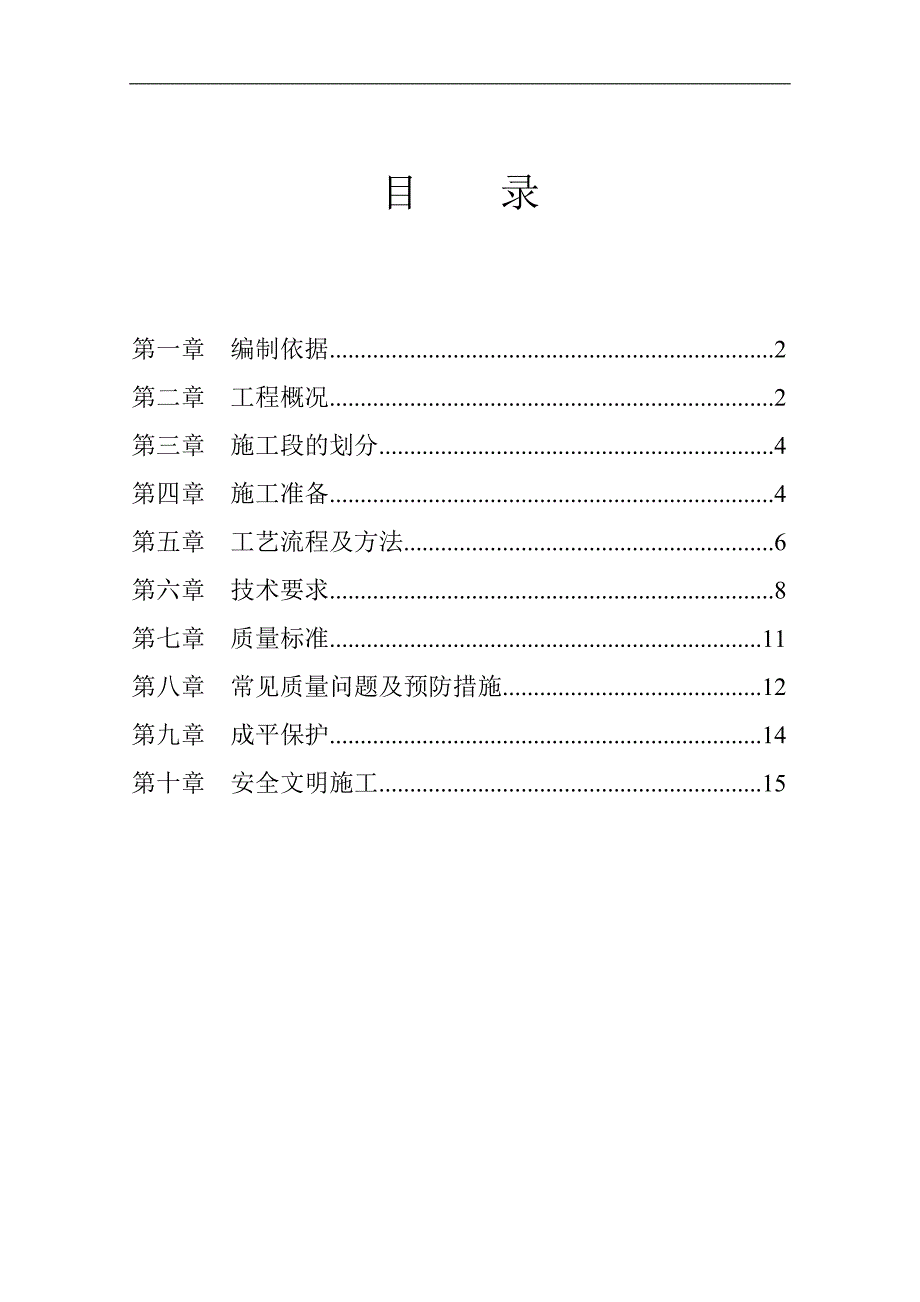

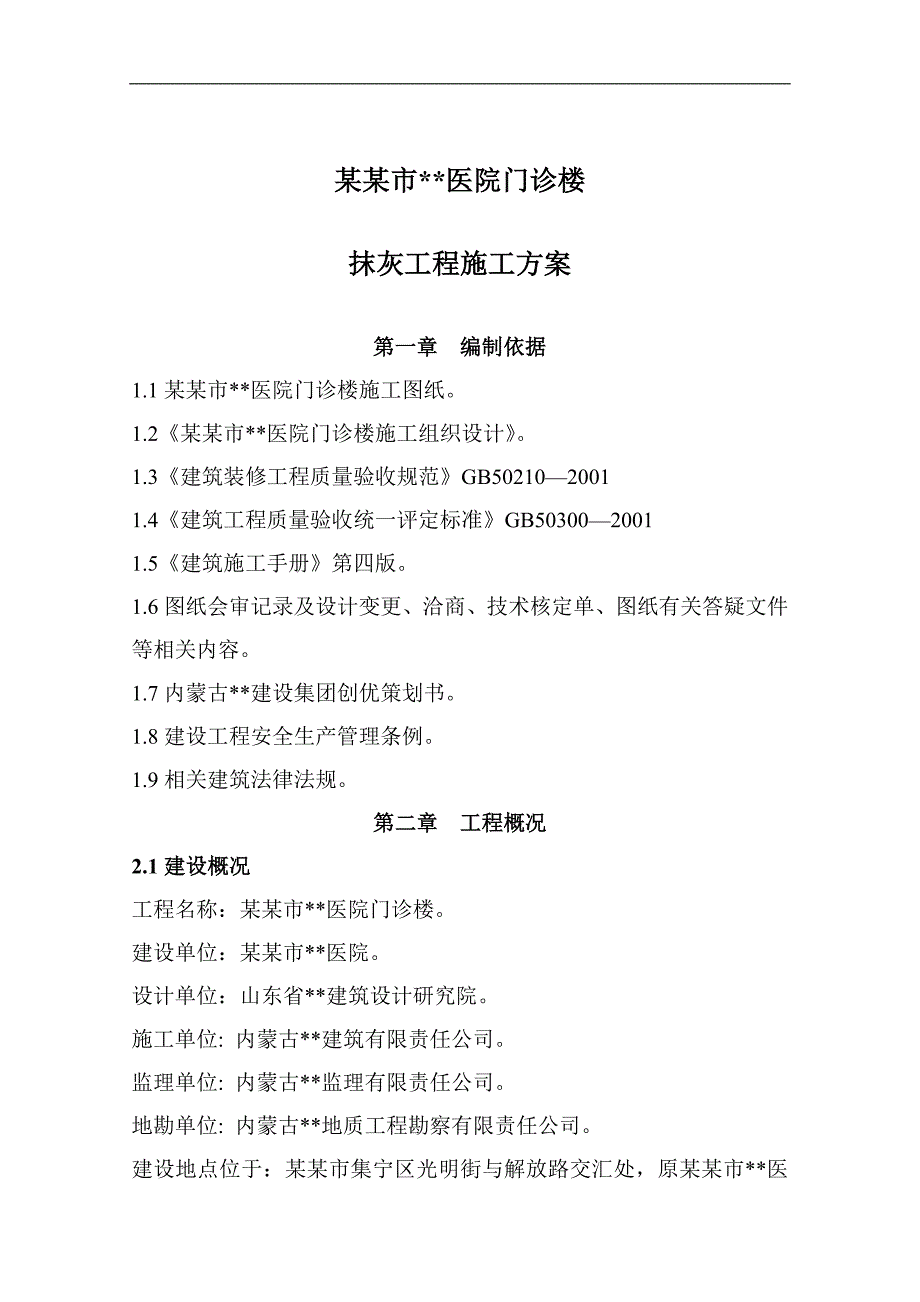

1、目 录第一章 编制依据.2第二章 工程概况.2第三章 施工段的划分.4第四章 施工准备.4第五章 工艺流程及方法.6第六章 技术要求.8第七章 质量标准.11第八章 常见质量问题及预防措施.12第九章 成平保护.14第十章 安全文明施工.15某某市*医院门诊楼抹灰工程施工方案第一章 编制依据1.1某某市*医院门诊楼施工图纸。1.2某某市*医院门诊楼施工组织设计。1.3建筑装修工程质量验收规范GB5021020011.4建筑工程质量验收统一评定标准GB5030020011.5建筑施工手册第四版。1.6图纸会审记录及设计变更、洽商、技术核定单、图纸有关答疑文件等相关内容。1.7内蒙古*建设集团创优

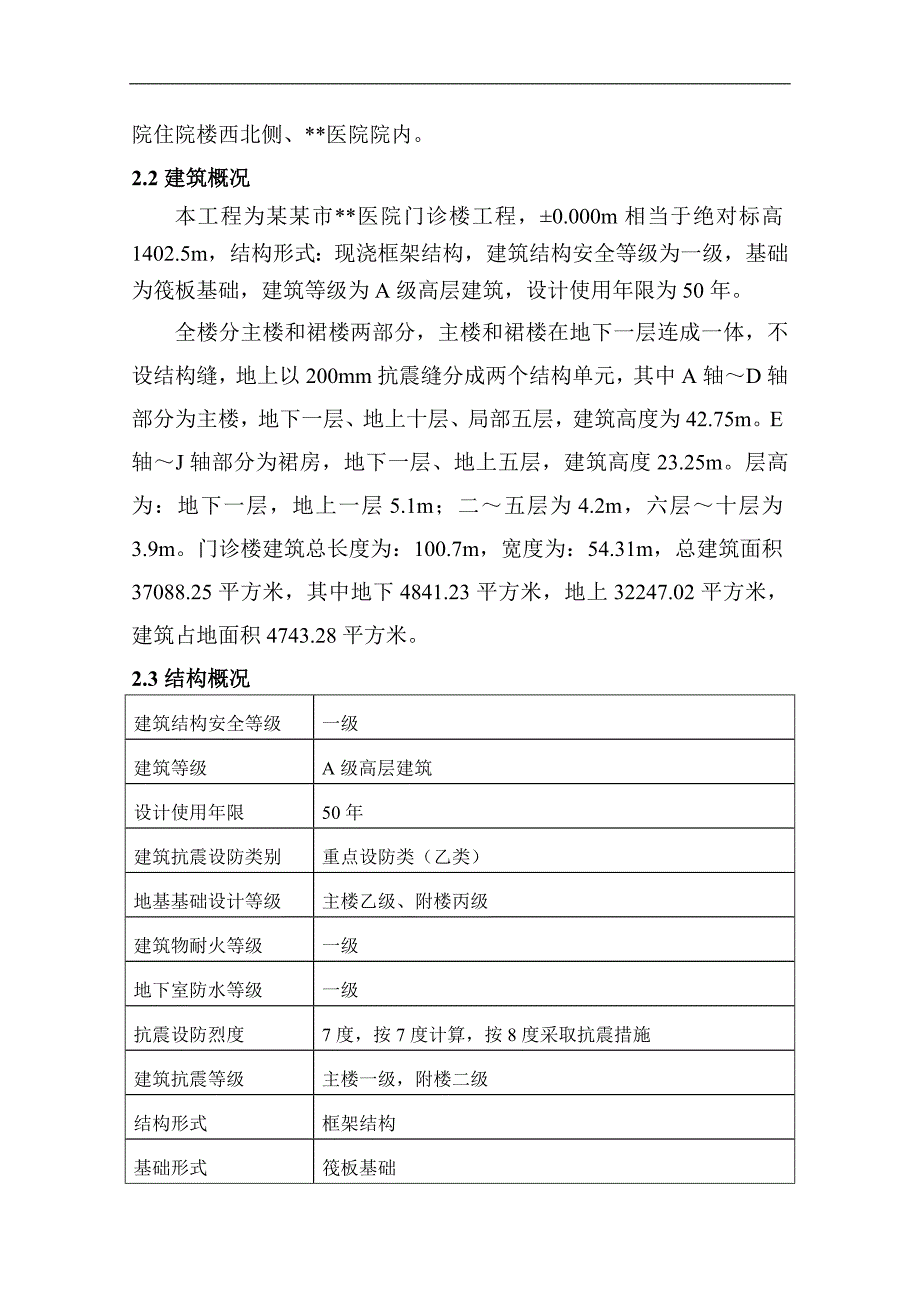

2、策划书。1.8建设工程安全生产管理条例。1.9相关建筑法律法规。第二章 工程概况2.1建设概况工程名称：某某市*医院门诊楼。建设单位：某某市*医院。设计单位：山东省*建筑设计研究院。施工单位: 内蒙古*建筑有限责任公司。 监理单位: 内蒙古*监理有限责任公司。地勘单位: 内蒙古*地质工程勘察有限责任公司。建设地点位于：某某市集宁区光明街与解放路交汇处，原某某市*医院住院楼西北侧、*医院院内。2.2建筑概况本工程为某某市*医院门诊楼工程，0.000m相当于绝对标高1402.5m，结构形式：现浇框架结构，建筑结构安全等级为一级，基础为筏板基础，建筑等级为A级高层建筑，设计使用年限为50年。全楼分主
3、楼和裙楼两部分，主楼和裙楼在地下一层连成一体，不设结构缝，地上以200mm抗震缝分成两个结构单元，其中A轴D轴部分为主楼，地下一层、地上十层、局部五层，建筑高度为42.75m。E轴J轴部分为裙房，地下一层、地上五层，建筑高度23.25m。层高为：地下一层，地上一层5.1m；二五层为4.2m，六层十层为3.9m。门诊楼建筑总长度为：100.7m，宽度为：54.31m，总建筑面积37088.25平方米，其中地下4841.23平方米，地上32247.02平方米，建筑占地面积4743.28平方米。2.3结构概况建筑结构安全等级一级建筑等级A级高层建筑设计使用年限50年建筑抗震设防类别重点设防类（乙类）
4、地基基础设计等级主楼乙级、附楼丙级建筑物耐火等级一级地下室防水等级一级抗震设防烈度7度，按7度计算，按8度采取抗震措施建筑抗震等级主楼一级，附楼二级结构形式框架结构基础形式筏板基础场地土类别II类2.4质量标准：达到国家工程质量验评标准，确保内蒙古自治区建筑工程“草原杯”工程质量奖，争创国家建筑工程质量最高奖“鲁班奖”。 科学管理，强化“三检制”“过程控制”的制度。第三章 施工段的划分3.1施工段的划分为保证工程的顺利进行以及施工作业不窝工，根据本工程实际情况，划分为四个施工段，施工流水顺序为:段：714轴/AD轴；段17轴/AD轴；段714轴/EJ轴； 段：17轴/EJ轴；第四章 施工准备4
5、.1施工准备4.1.1技术准备：（1）按设计要求和工程质量目标准备相应的施工工艺规程；施工验收规范施工质量检验平定标准。（2）施工人员用工手续齐全，备齐相应的上岗证及培训证书。（3）进行逐级技术交底：专业工长以书面形式向班组进行交底，班组长再向工人进行交底。技术交底要有重点，要有针对性，要针对班组和个人的技术特点，针对关键部位和质量控制点，提出具体措施和要求。技术交底要有符合性和实用性，既要符合规范、标准的规定，又要符合施工现场实际情况，便于操作，便于贯彻执行。技术交底一定要便于操作者易懂易通。4.2材料准备及材料要求：材料准备材料名称规 格备 注普通硅酸盐水泥32.5经检验合格，同标号，同批
6、次，符合GB175-2007通用硅酸盐水泥的技术要求中砂细度模数为3.02.3，含泥量不得大于3%5%，使用前要抽样检测，出具筛分报告，施工前过5mm5mm筛。钢板网片孔径20mm丝径5mm配合比水泥：砂子=1:2.5（体积比）水泥：砂子=1:1.25（重量比）4.3主要机具： 本主要机械及中小型工具见下表：序号名称型号说明1室外施工电梯2自落式搅拌机JGJR350拌制抹灰砂浆3木抹子、铁抹子、钢皮抹子、塑料抹子抹灰用4阴角抹子、阳角抹子、捋角器阴阳角找直用5刷子、辊子、电动搅拌器涂刷界面处理剂6靠尺、卷尺、水平尺、激光水平仪等工具找平、套方、质量检验用7磅秤称重计量4.4作业条件：1、主体结
7、构及二次结构须经过有关部门（质监站、监理公司、建设单位等）进行工程检查合格验收后，方可进行抹灰工程。2、检查需要埋设的配电管、接线盒、管道套管是否固定牢固。3、应先搭好抹灰用脚手架子，架子要离开墙面及墙角200250mm，以便于操作。4、抹灰前做好抹灰的样板间，经检查鉴定达到合格标准后，再正式抹灰施工，且每一层都做样板间。（后附样板间示意图）第五章 工艺流程及方法5.1、混凝土面5.1.1施工方法：基层处理，混凝土表面提前甩浆（1:1.25水泥砂浆内搀和水泥重量10%的108胶），底层15厚1:2.5水泥砂浆，分两次抹灰，面层5厚1:2.5水泥砂浆罩面。5.1.2工艺流程基底处理 甩浆 挂钢板
8、网 贴灰饼冲筋 抹底层砂浆 抹面层砂浆 清理养护5.2、陶粒混凝土砌块5.2.1施工方法：基层处理，砌块应提前浇水，将陶粒混凝土砌块表面浮灰冲洗干净，抹灰前甩浆（1:1.25水泥砂浆内搀和水泥重量10%的108胶），底层15厚1:2.5水泥砂浆，分两次抹灰，面层5厚1:2.5水泥砂浆罩面。5.2.2工艺流程基底处理 甩浆 挂钢板网 贴灰饼冲筋 抹底层砂浆 抹面层砂浆 清理养护5.3、不同材料交接处不同材料交接处钉钢板网片，网片孔径20mm，混凝土面采用射钉钉入混凝土内，射钉间距为300mm，砌块面采用钢钉钉入砌块内，钢钉间距300mm，且钢钉应加3030（mm）的镀锌铁片。5.4、打点冲筋、找
9、方（1）首先应仔细检查墙体的垂直度及平整度，用线坠吊直、套房后确定抹灰厚度，进行打点贴饼。（2）根据每步架体操作高度进行冲筋，同事需根据托线板长度设置冲筋间距，有利于抹灰时控制其抹灰的垂直度及平整度，水平及竖直筋均可由操作方便而定。（3）冲筋宽度为5cm，两边应成斜面45度，不可成90度，有利于与大面积抹灰时接槎，防止开裂。（4）冲筋后待冲筋砂浆具有一定强度后，方可进行抹灰，同时注意对冲筋灰饼的喷水养护。第六章 技术要求6.1、基底处理6.1.1将混凝土构件、门窗过梁等混凝土构件表面凸出部分凿平。对有蜂窝、麻面、露筋、疏松部分的混凝土表面凿到实处，并清理干净用高强砂浆分层补平压实，把外露的钢筋
10、头剔除清掉；模板眼、外挑脚手架孔洞、斜砌砖、窗副框等处应堵严实和补砌整齐。6.1.2混凝土及砖结构表面的灰尘、污垢、油渍等应清除干净，对混凝土结构表面使用脱模剂和养护剂的部分应进行磨毛的毛化处理。6.1.3水、电管线的暗敷开槽应使用专用工具。砌块砌体镂槽总深度，水平方向开槽不得大于1/4墙厚；竖向开槽不得大于1/3墙厚，且应避免交叉双面开槽。暗敷电线管外皮距砌块砌体表面最小距离不得小于15mm。待电线管安装完毕后，所有线槽用C20细石混凝土或高强度砂浆灌实。6.1.4墙内箱体位置应在墙体砌筑时预留，不得在砌体完成后剔凿。箱体安装完成后，用C20细石混凝土灌实。6.1.5在不同墙体材料交接处，镂
11、切1.52cm宽23cm深的槽，并用聚合物砂浆等弹性材料填塞密实。6.2、 甩浆 甩浆用1:1.25水泥砂浆内搀和水泥重量10%的108胶6.3、 挂钢板网6.3.1墙体不同材料交接处（混凝土墙柱与砌体交接，砌体与梁交接处）需用钢板网加固。铺贴钢板网时要将其延展平整，用钢钉或保温钉粘贴牢固，钢板网铺贴时不要紧贴墙面，需留出约5mm左右空隙，使其在抹灰时能够嵌入底层灰中，起到拉结作用。钢板网每侧覆盖宽度为200mm。6.3.2水电管线的线槽填塞完毕后，沿槽长方向挂钢板网，每侧盖过为200mm。6.3.3墙内箱体安装填塞完成后，在箱体四周满挂钢板网，每侧超过交接处200mm，同时箱体背部挂钢板网，
12、每侧超出边沿200mm。6.3.4 钢板网搭接长度为300mm。6.4、 贴灰饼冲筋6.4.1套方找规矩：根据基层平整垂直情况，用一面墙做基准先用方尺规方。房间面积较大时，应在地面弹出离墙30 cm的检查线，然后在距阴角100mm处用激光水准仪弹出定位线及厚度控制线。6.4.2贴灰饼：套方找规矩完成之后开始贴灰饼，做灰饼时应先贴上灰饼再贴下灰饼，同时用靠尺板找好垂直与平整。灰饼用1:3水泥砂浆做成2cm见方即可。室内墙面抹灰不宜太厚 ，墙面凹度较大时要分层抹平，每遍厚度宜控制在79mm。6.4.3冲筋：用与抹灰层相同的砂浆冲筋，冲筋的根数应根据房间墙面的高度而定，一般房间为2根。操作时在上下灰饼之间做宽约3050mm左右的灰浆带，并以上下灰饼为准用压尺杠推刮平，阴阳角的水平标筋应连起来，并相互垂直。冲筋完毕，待稍干后才能进行墙面底层抹灰作业。6.5、 抹底层砂浆6.5.1加气混凝土砌块砌筑的墙面抹灰，一般的情况下在冲完筋4h左右就可以抹灰，但注意不要过早或过迟。6.5.2先用1：2水泥砂浆抹一遍，厚度约15mm，分两次抹灰，不得漏抹，要用力压，使砂浆挤入细小缝隙内，接着分层压实抹平至标筋一平，墙面平整度相差较大时要分层抹平，每遍厚度宜控制在79mm。再用大木杠或靠尺板垂直水平刮找一遍，并用扫帚扫毛。6.5.3然后全面进行质量检查，检查底子灰是否平整，阴阳角是
