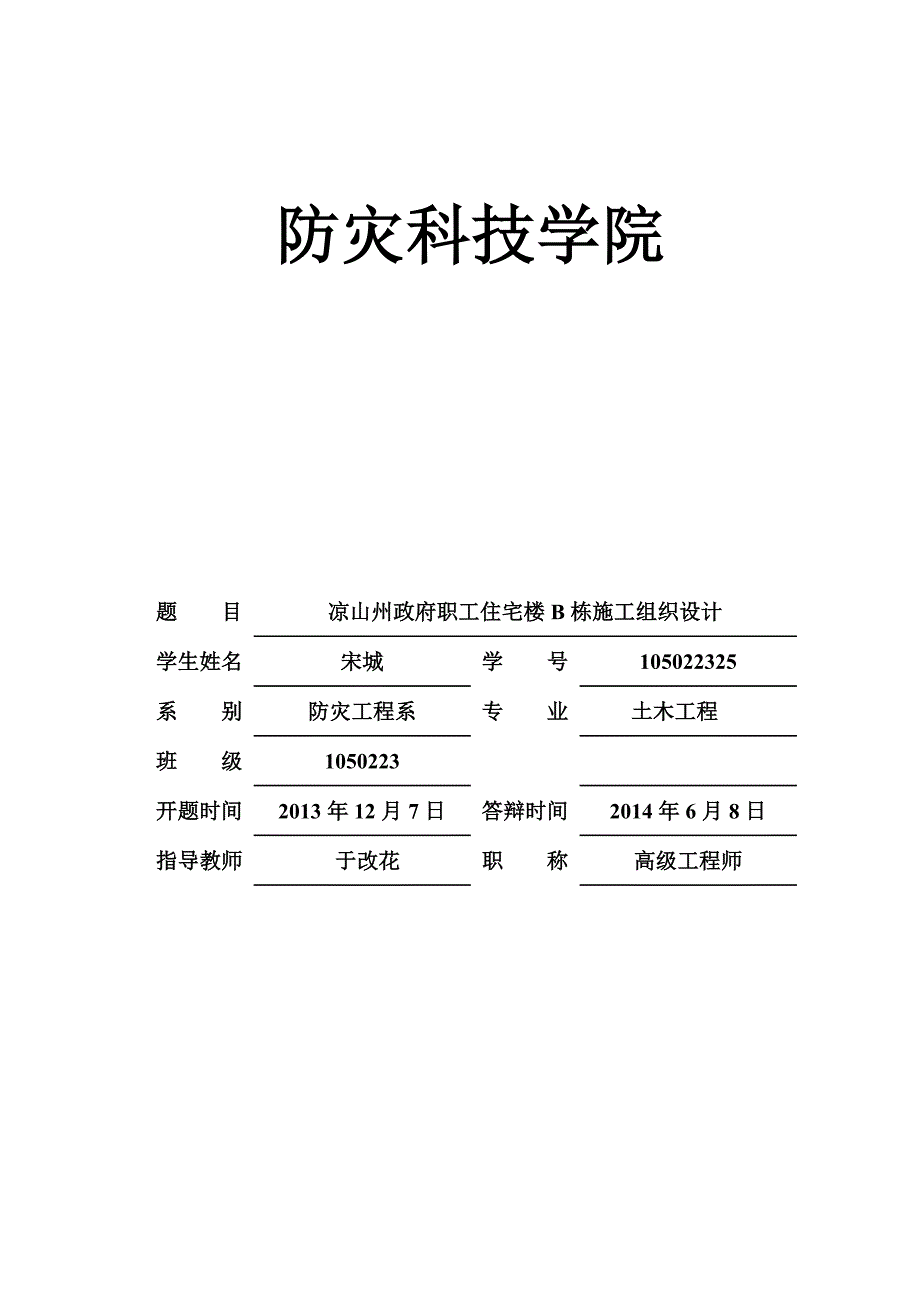

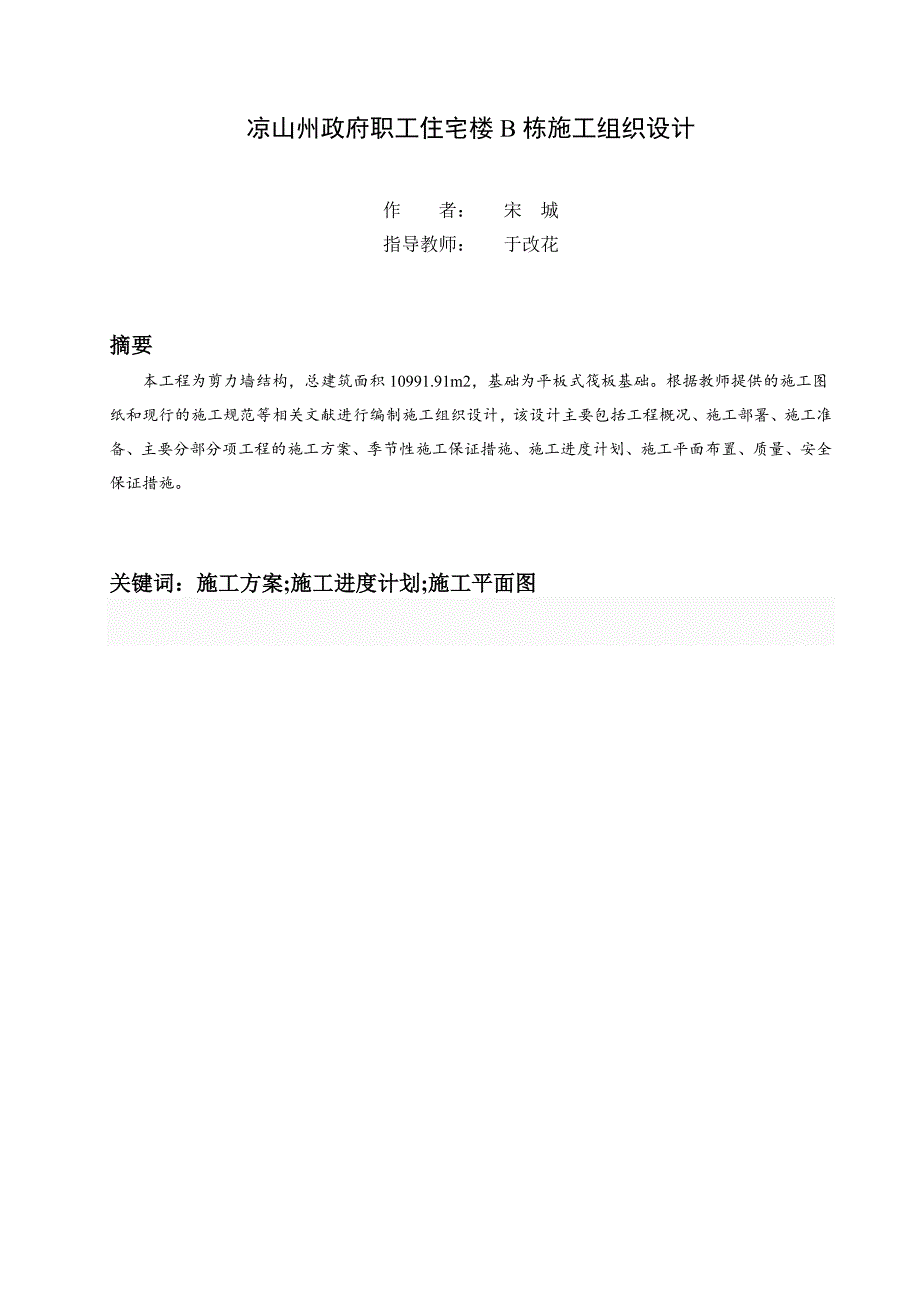

1、防灾科技学院题目凉山州政府职工住宅楼B栋施工组织设计学生姓名宋城 学号105022325 系 别防灾工程系专 业土木工程班级1050223 开题时间2013年12月7日答辩时间2014年6月8日指导教师 于改花 职 称高级工程师 凉山州政府职工住宅楼B栋施工组织设计作 者： 宋 城指导教师： 于改花摘要 本工程为剪力墙结构，总建筑面积10991.91m2，基础为平板式筏板基础。根据教师提供的施工图纸和现行的施工规范等相关文献进行编制施工组织设计，该设计主要包括工程概况、施工部署、施工准备、主要分部分项工程的施工方案、季节性施工保证措施、施工进度计划、施工平面布置、质量、安全保证措施。关键词：施

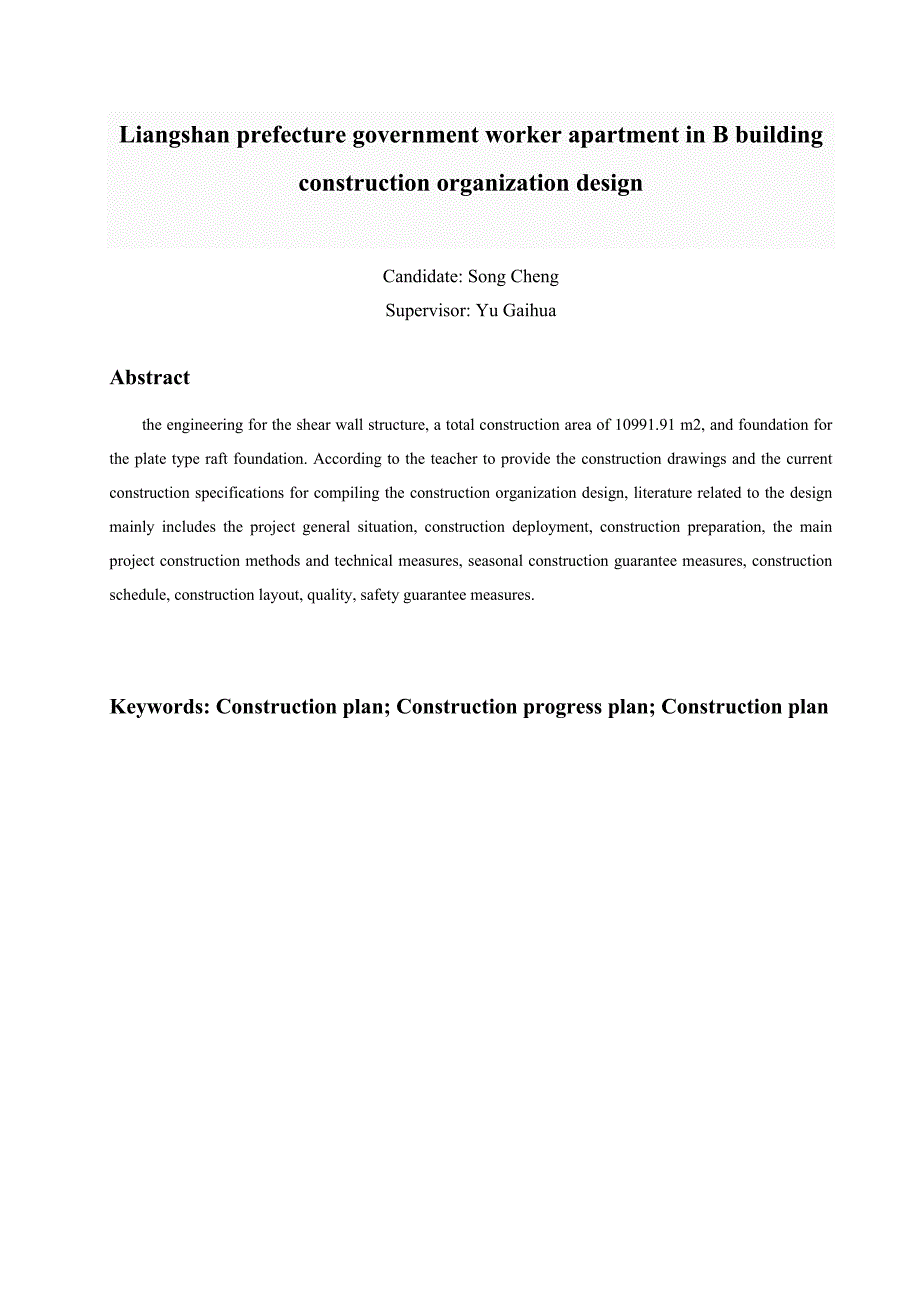

2、工方案;施工进度计划;施工平面图Liangshan prefecture government worker apartment in B building construction organization designCandidate: Song ChengSupervisor: Yu GaihuaAbstract the engineering for the shear wall structure, a total construction area of 10991.91 m2, and foundation for the plate type raft foundation.
3、 According to the teacher to provide the construction drawings and the current construction specifications for compiling the construction organization design, literature related to the design mainly includes the project general situation, construction deployment, construction preparation, the main p
4、roject construction methods and technical measures, seasonal construction guarantee measures, construction schedule, construction layout, quality, safety guarantee measures.Keywords: Construction plan; Construction progress plan; Construction plan目录1工程概况11.1 建筑概况11.2 结构概况12施工部署22.1 施工总部署22.2 施工流水段划分
5、22.3 水平、垂直运输设计22.4 总体施工工艺流程图22.5 劳动力及机械部署43施工准备53.1技术准备53.2劳动组织准备及物资准备53.3施工现场准备74主要分部分项工程施工方案94.1 施工测量94.2 土方工程94.3 钢筋工程104.4 模板工程124.5 混凝土工程154.6 脚手架工程174.7 砌体工程174.8 屋面工程194.9 装饰工程204.10 门窗工程215季节性施工保证措施235.1 混凝土施工措施235.2 电机设备235.3 装饰施工措施236施工进度计划237施工平面布置238质量、安全保证措施238.1 质量目标248.2 总体质量保证措施248.3
6、 安全保证措施25参考文献28致谢29附件1：各分部分项工程工程计算书30附件2：工程量计算书41附件3：施工进度计划48附件4：施工平面布置图531工程概况1.1 建筑概况本工程建筑名称为“凉山州政府职工住宅楼B栋”，建筑地点为凉山州政府大院；本工程总建筑面积10991.91m2，其中1楼建筑面积5534.35m2、2楼建筑面积5431.36m2、水泵房25.40m2，建筑基底面积1030.6m2。本工程1#、2#楼建筑层数为11层，建筑高度32.5m；水泵房1层，建筑高度4.5m。建筑类别为3类，使用年限50年，抗震设防烈度为9度，建筑耐火等级为2级。1.2 结构概况表12 结构概况表序号
7、项目内容1结构形式剪力墙结构2地基基础基础形式平板式筏板基础持力层粉土层3抗震设计使用年限50年设防类别丙类结构安全等级二级基础设计等级乙级设防烈度9度剪力墙抗震等级一级4建筑场地场地类别类5钢筋类别HPB235级、HRB335级6砼强度位置垫层1#楼筏基底板一层剪力墙、连梁、次梁过梁、楼板、楼梯、构造柱标号C15C30C35C20位置2#楼筏基底板一层剪力墙、连梁、次梁二、三层剪力墙、连梁、次梁过梁、楼板、楼梯、构造柱标号C30C35C40C207砼保护层厚度部位或构件过梁、构造柱连梁、次梁基础筏板、地下剪力墙纵向受力钢筋地上剪力墙纵向受力钢筋、楼板、梯板厚度/mm302540158二次结构
8、180mm厚空心砖2施工部署2.1 施工总部署工程总体施工顺序应按照先地下，后地上；先结构，后围护；先主体，后装修；先土建后专业施工的的顺序进行。2.2 施工流水段划分根据本工程特点，1#、2#楼内结构布置基本相同，采用分部工程流水施工，将本工程中1#、2#楼划分为两个施工段；各施工队在1#楼完成后，陆续完成2#楼内相同的任务工作。2.3 水平、垂直运输设计拟定设置一个塔吊，在拟建建筑1#楼2#楼的交接处安装一台TC5210塔吊。2.4 总体施工工艺流程图测量定位放线基础土方开挖验槽底板、地下室施工地上主体结构施工外墙防水屋面工程回填土围护结构施工外墙施工机电设备安装室外台阶、散水抹灰工程 设
9、备调试运行门窗工程室内墙面、顶棚、地面等装修工程清理竣工验收 图2-1 总体施工工艺流程图2.5 劳动力及机械部署1. 劳动力安排情况为了能够按期保质的完成工程，确保工程按进度计划施工。设立现场施工班组，计划如下表2-1。表2-1 施工班组设立计划施工班组主要施工任务木工班模板、木门窗、吊顶、木地板、木装修钢筋工班钢筋制作、绑扎、焊接混凝土工班混凝土生产及浇筑架子工班脚手架、马道安拆、起重吊装电工班施工临时用电、变配电、电力及照明焊工班金属件制作、电气焊泥水工班砌筑、一般抹灰、中级抹灰、墙地面块料镶贴其他班其他3施工准备3.1技术准备1. 施工技术准备 （1）组织图纸交底、编制作业指导书组织相
10、关人员熟悉图纸，进行设计交底和图纸会审、及施工组织方案设计的讨论，对工程较复杂的结构、工序编写施工方案、作业指导书，做好充足的技术准备以应对可能意外情况及困难。 （2）制定实施方案根据本工程的施工特点,特殊工序,编制作业指导书,制定具体的实施方案。 （3）编制施工预算做好预算、主要材料进场、劳动力及施工机械进场计划等。 （4）技术人员配备、培训技术管理人员的配备（包括技术负责人、施工员、质检员、材料员、安全员、 资料员等）必须持证上岗。3.2劳动组织准备及物资准备1. 劳动组织准备 （1）根据工程项目的规模、特点来决定机构中各职能部门的设置和人员的配备； （2）合理设置施工班组施工班组的建立应
11、认真考虑专业和工种之间的合理配置，技工和普工的比例要满足合理的劳动组织，并符合流水作业方式的要求，同时制定出该工程的劳动力需要量计划； （3）集结施工力工组织劳动力进场进场后应对工人进行技术、安全操作规程以及消防、文明施工等方面的培训教育； （4）在各分部分项工程开工之前，做好对施工班组和工人的详尽技术交底，以确保工程能严格按照图纸、施工组织设计、施工技术规范、安全操作规程和施工验收规范等要求进行施工。2. 物资准备物资准备工作的内容主要包括： （1）工程材料的准备，如钢材、木材、水泥、砂石材料等； （2）工程施工设备的准备； （3）其它各种小型生产工具、小型配件等的准备。测量工程器具配备表和
12、土建工程机械配备表是根据本工程具体情况编制的，详见表3-1，表3-2。表3-1 测量工程器具配备序号名称型号数量备注1经纬仪J252水准仪DSZ353对讲机/104钢卷尺5、15、30、50105混凝土试模100100100mm156砂浆试模70.770.770.7mm5表3-2 土建工程机械配备序号机械或设备名称型号规格数量国别产地额定功率（kw）生产能力备注1塔吊TC52101江苏42.7好2挖土机斗容1m32日本好4自卸汽车HZ50903长春好5钢筋加工机械/2江苏213.5好6电动绞丝机DN1502江苏23好7木工加工机/2江苏210好8电钻J12-193江苏30.74好9电焊机/4江
13、苏475好10人力双轮车/10江苏好11氧割设备MB1042江苏275好12插入式振动器HZ6X-504江苏151.1好13平板振动器PZ-1004江苏91好14振动夯实机HZ-4002江苏2好15水泵/1江苏35好3.3施工现场准备3.3.1施工现场基本准备1. 做好施工场地的控制网测量根据设计单位所给出的总平面图，和经纬座标控制网，进行厂区施工测量，设置厂区的永久性经纬座标桩、和建立厂区工程测量控制网。2. 搞好“三通一平”“三通一平”是指路通、水通、电通和平整场地。3. 建造临时设施依据施工总平面图建造临时设施，为正式开工做好生产、办公、生活、居住和储存等临时用房的准备。4. 安装、调试施工机具根据施工机具需要量
