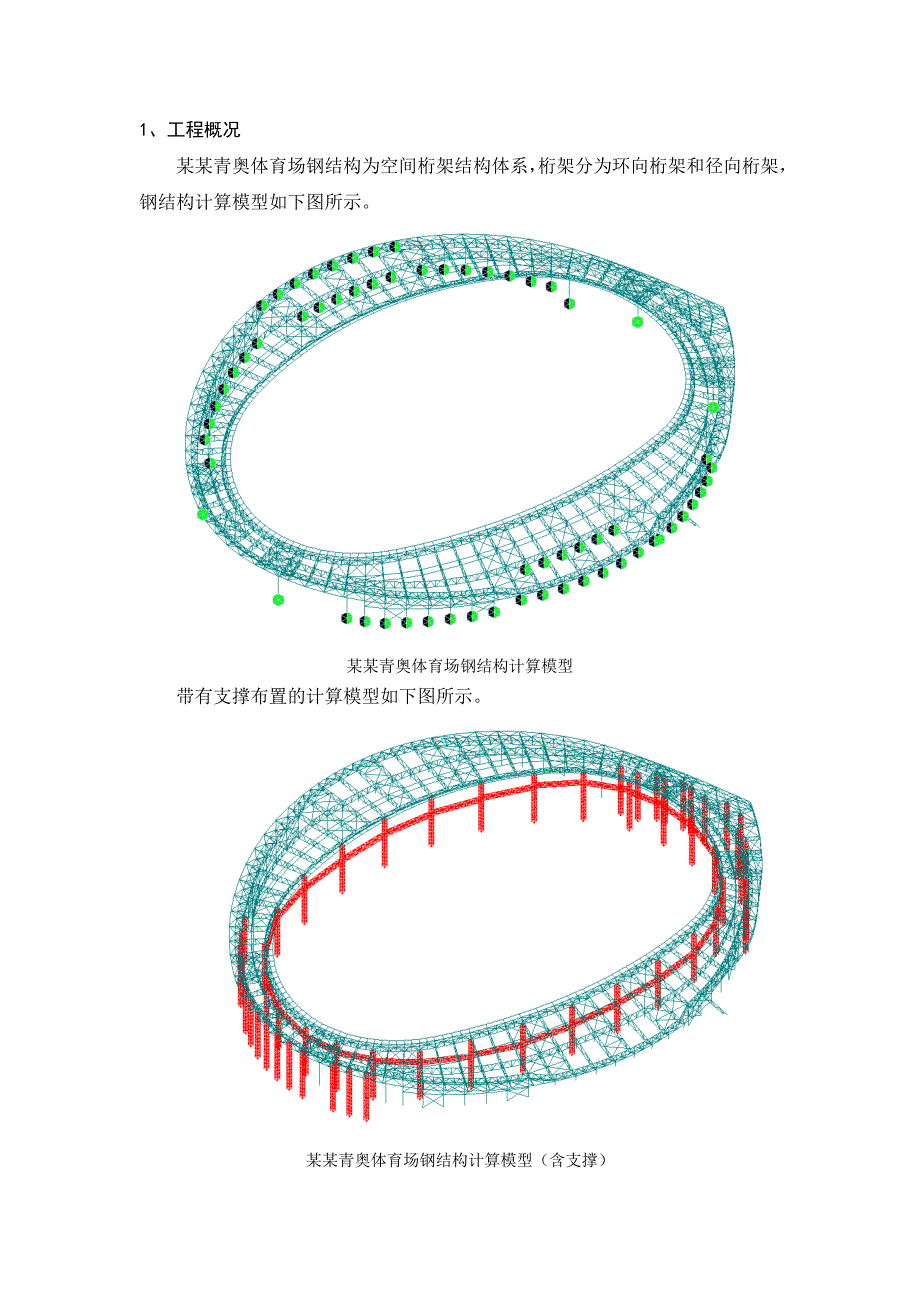

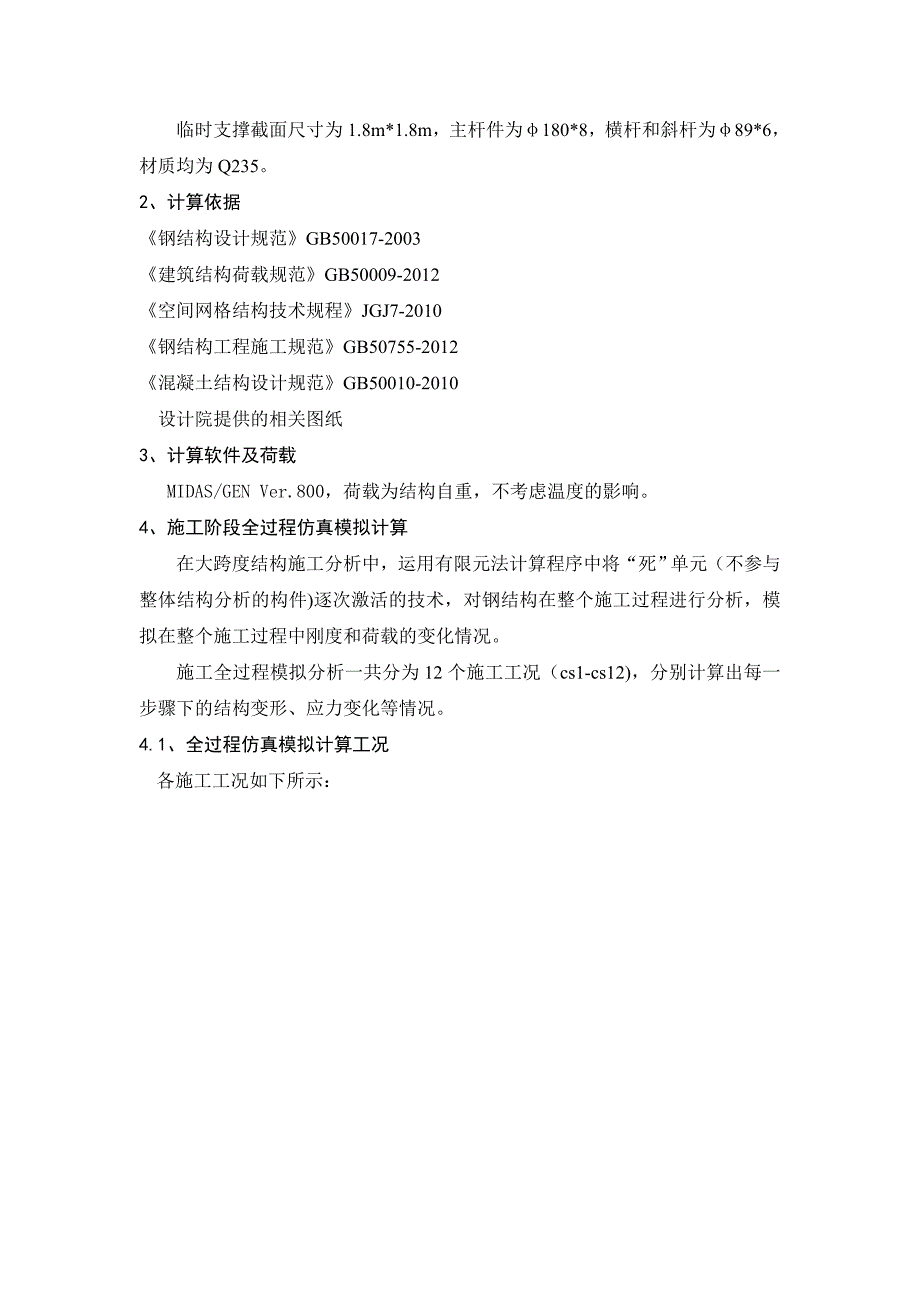

1、1、工程概况某某青奥体育场钢结构为空间桁架结构体系，桁架分为环向桁架和径向桁架，钢结构计算模型如下图所示。 某某青奥体育场钢结构计算模型带有支撑布置的计算模型如下图所示。某某青奥体育场钢结构计算模型（含支撑）临时支撑截面尺寸为1.8m*1.8m，主杆件为180*8，横杆和斜杆为89*6，材质均为Q235。2、计算依据钢结构设计规范GB50017-2003建筑结构荷载规范GB50009-2012空间网格结构技术规程JGJ7-2010钢结构工程施工规范GB50755-2012混凝土结构设计规范GB50010-2010 设计院提供的相关图纸3、计算软件及荷载 MIDAS/GEN Ver.800，荷载

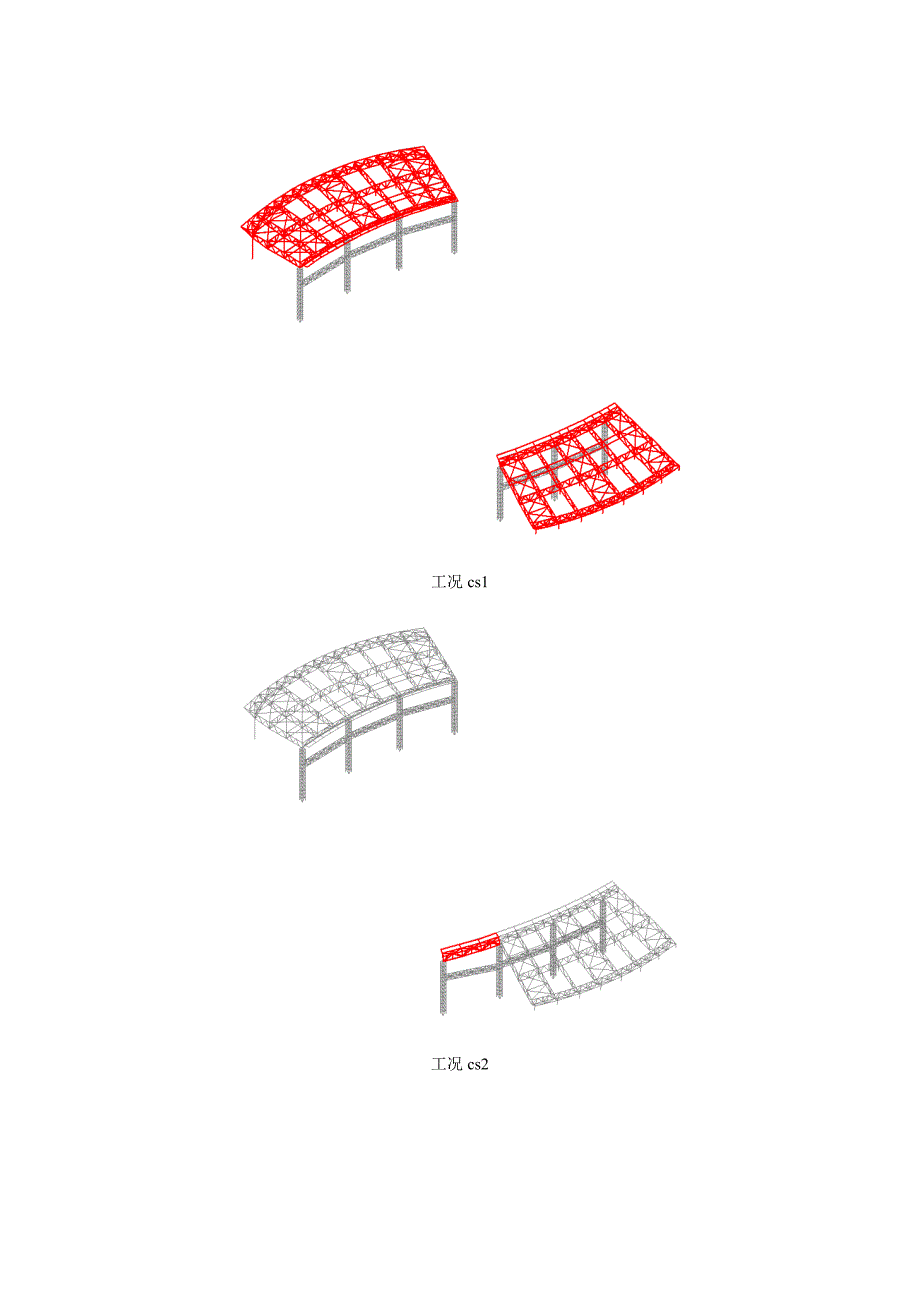

2、为结构自重，不考虑温度的影响。4、施工阶段全过程仿真模拟计算在大跨度结构施工分析中，运用有限元法计算程序中将“死”单元（不参与整体结构分析的构件)逐次激活的技术，对钢结构在整个施工过程进行分析，模拟在整个施工过程中刚度和荷载的变化情况。施工全过程模拟分析一共分为12个施工工况（cs1-cs12)，分别计算出每一步骤下的结构变形、应力变化等情况。4.1、全过程仿真模拟计算工况 各施工工况如下所示：工况cs1工况cs2工况cs3工况cs4工况cs5工况cs6工况cs7工况cs8工况cs9工况cs10工况cs11工况cs12【合拢段安装】工况cs1工况cs1竖向变形（mm）工况cs1结构应力（N/m
3、m2）工况cs1支撑竖向变形（mm）工况cs1支撑应力（N/mm2）工况cs1支撑反力（t）工况cs2工况cs2竖向变形（mm）工况cs2结构应力（N/mm2）工况cs2支撑竖向变形（mm）工况cs2支撑应力（N/mm2）工况cs2支撑反力（t）工况cs3工况cs3竖向变形（mm）工况cs3结构应力（N/mm2）工况cs3支撑竖向变形（mm）工况cs3支撑应力（N/mm2）工况cs3支撑反力（t）工况cs4工况cs4竖向变形（mm）工况cs4结构应力（N/mm2）工况cs4支撑竖向变形（mm）工况cs4支撑应力（N/mm2）工况cs4支撑反力（t）工况cs5工况cs5竖向变形（mm）工况cs5
4、结构应力（N/mm2）工况cs5支撑竖向变形（mm）工况cs5支撑应力（N/mm2）工况cs5支撑反力（t）工况cs6工况cs6竖向变形（mm）工况cs6结构应力（N/mm2）工况cs6支撑竖向变形（mm）工况cs6支撑应力（N/mm2）工况cs6支撑反力（t）工况cs7工况cs7竖向变形（mm）工况cs7结构应力（N/mm2）工况cs7支撑竖向变形（mm）工况cs7支撑应力（N/mm2）工况cs7支撑反力（t）工况cs8工况cs8竖向变形（mm）工况cs8结构应力（N/mm2）工况cs8支撑竖向变形（mm）工况cs8支撑应力（N/mm2）工况cs8支撑反力（t）工况cs9工况cs9竖向变形（
5、mm）工况cs9结构应力（N/mm2）工况cs9支撑竖向变形（mm）工况cs9支撑应力（N/mm2）工况cs9支撑反力（t）工况cs10工况cs10竖向变形（mm）工况cs10结构应力（N/mm2）工况cs10支撑竖向变形（mm）工况cs10支撑应力（N/mm2）工况cs10支撑反力（t）工况cs11工况cs11竖向变形（mm）工况cs11结构应力（N/mm2）工况cs11支撑竖向变形（mm）工况cs11支撑应力（N/mm2）工况cs11支撑反力（t）工况cs12工况cs12竖向变形（mm）工况cs12结构应力（N/mm2）工况cs12支撑竖向变形（mm）工况cs12支撑应力（N/mm2）工况cs12支撑反力（t）从以上施工阶段模拟计算的结果可以看出，屋盖结构的最大应力为69.4 N/mm2，最大竖向变形12mm，支撑最大应力59.4 N/mm2，均满足规范要求，支撑的最大反力45t。
