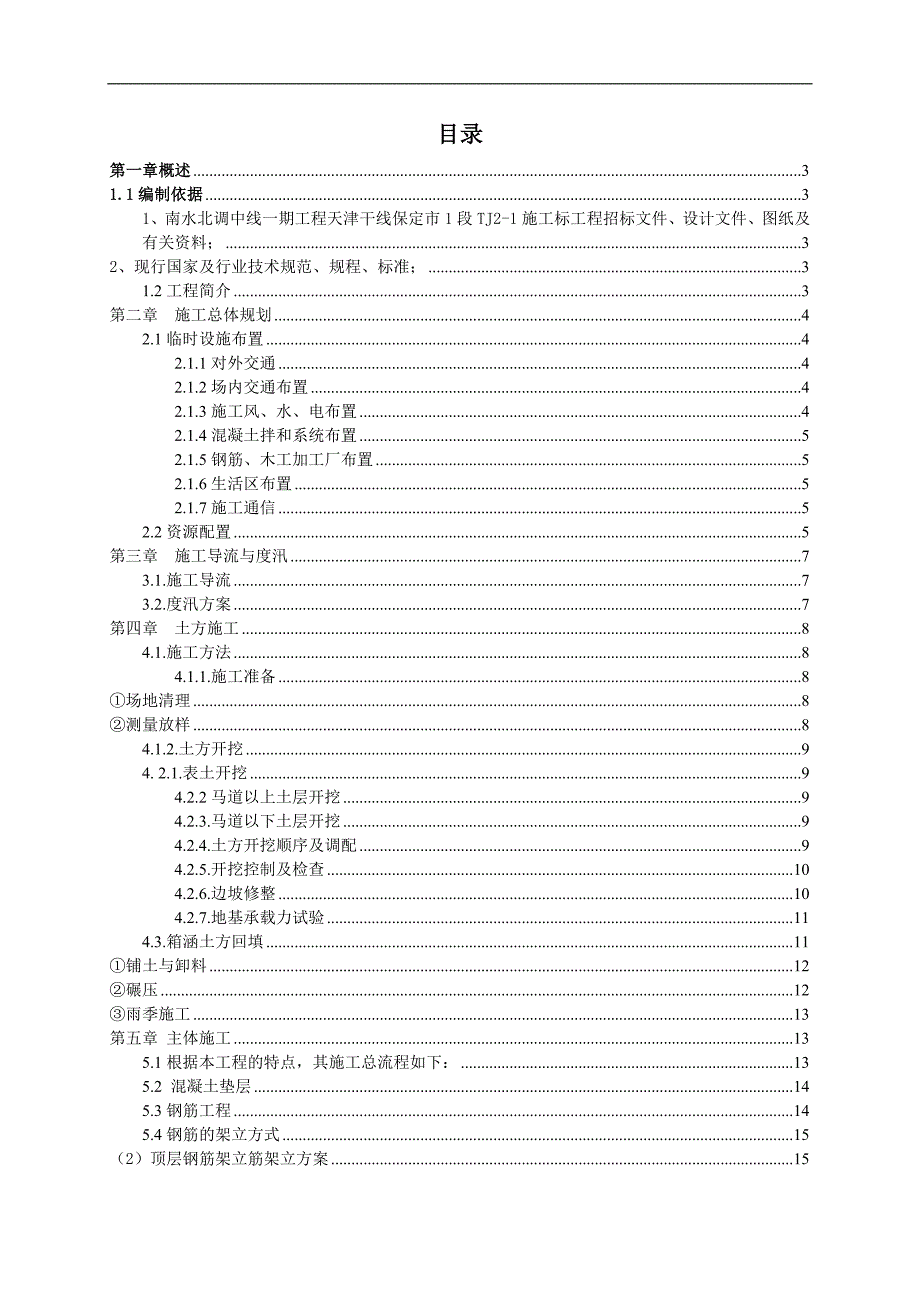

1、目录第一章概述31.1编制依据31、南水北调中线一期工程天津干线保定市1段TJ2-1施工标工程招标文件、设计文件、图纸及有关资料；32、现行国家及行业技术规范、规程、标准；31.2工程简介3第二章 施工总体规划42.1临时设施布置42.1.1对外交通42.1.2场内交通布置42.1.3施工风、水、电布置42.1.4混凝土拌和系统布置52.1.5钢筋、木工加工厂布置52.1.6生活区布置52.1.7施工通信52.2资源配置5第三章 施工导流与度汛73.1.施工导流73.2.度汛方案7第四章 土方施工84.1.施工方法84.1.1.施工准备8场地清理8测量放样84.1.2.土方开挖94. 2.1.

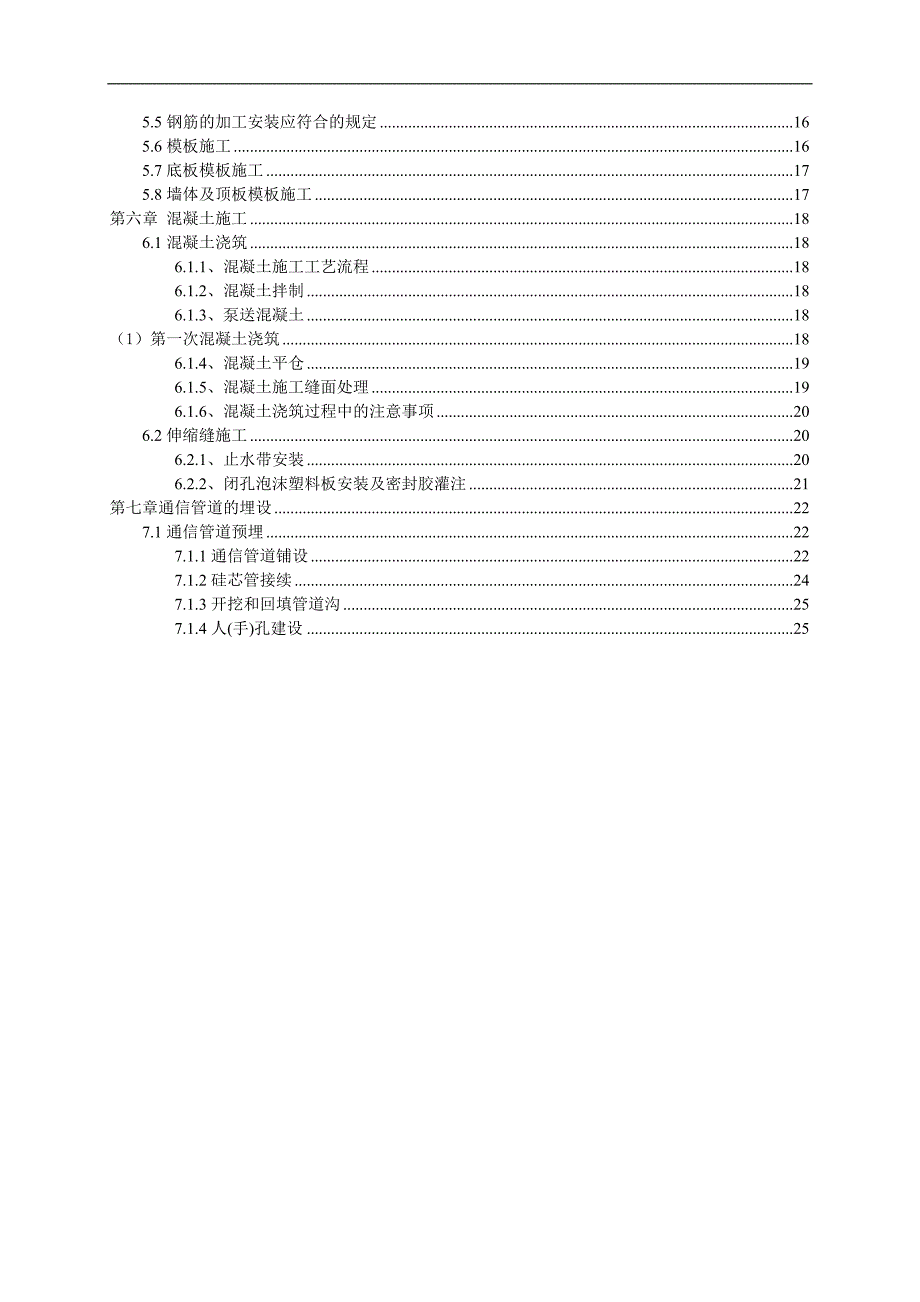

2、表土开挖94.2.2马道以上土层开挖94.2.3.马道以下土层开挖94.2.4.土方开挖顺序及调配94.2.5.开挖控制及检查104.2.6.边坡修整104.2.7.地基承载力试验114.3.箱涵土方回填11铺土与卸料12碾压12雨季施工13第五章 主体施工135.1根据本工程的特点，其施工总流程如下：135.2 混凝土垫层145.3钢筋工程145.4钢筋的架立方式15（2）顶层钢筋架立筋架立方案155.5钢筋的加工安装应符合的规定165.6模板施工165.7底板模板施工175.8墙体及顶板模板施工17第六章 混凝土施工186.1混凝土浇筑186.1.1、混凝土施工工艺流程186.1.2、混凝

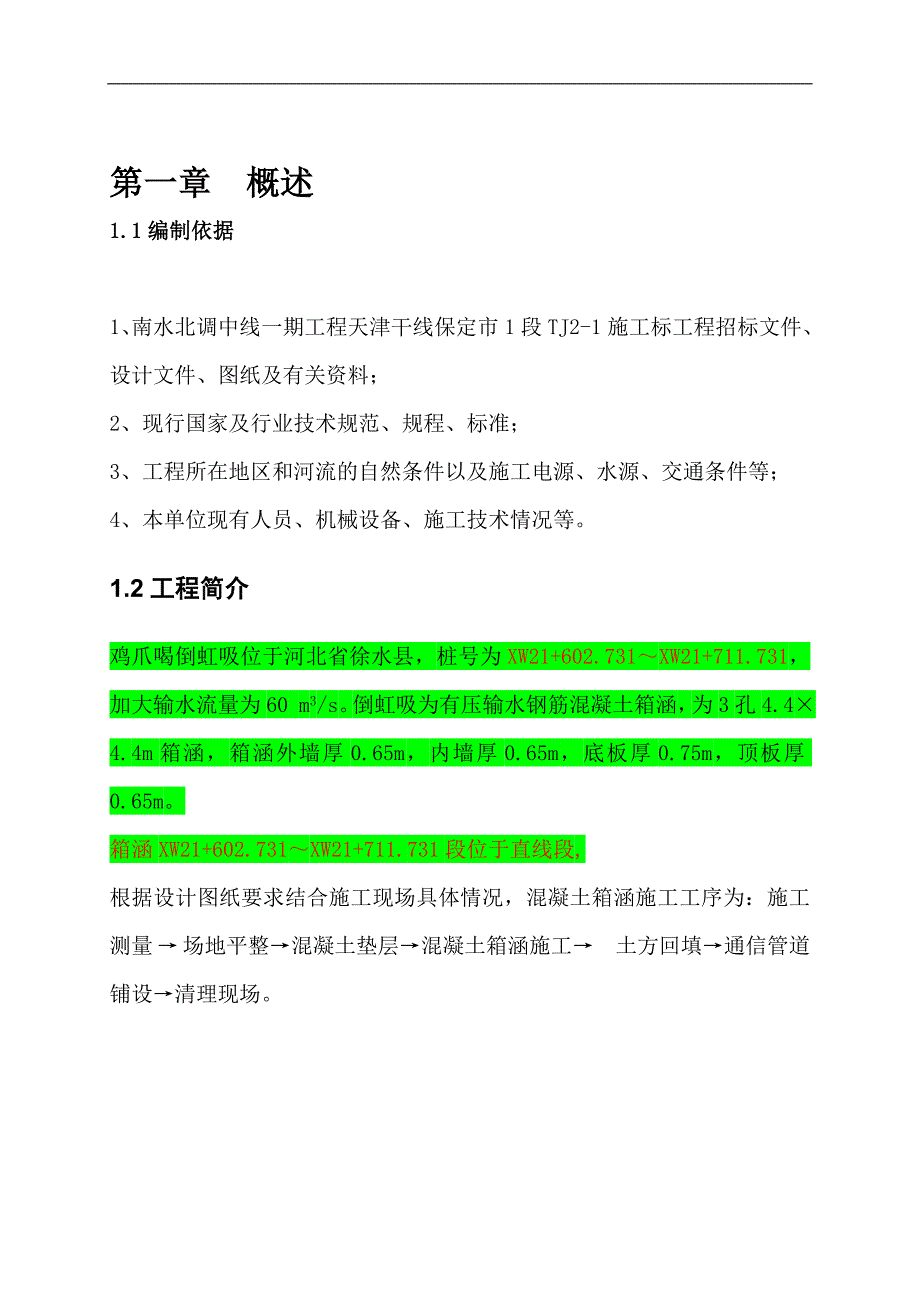

3、土拌制186.1.3、泵送混凝土18（1）第一次混凝土浇筑186.1.4、混凝土平仓196.1.5、混凝土施工缝面处理196.1.6、混凝土浇筑过程中的注意事项206.2伸缩缝施工206.2.1、止水带安装206.2.2、闭孔泡沫塑料板安装及密封胶灌注21第七章通信管道的埋设227.1通信管道预埋227.1.1通信管道铺设227.1.2硅芯管接续247.1.3开挖和回填管道沟257.1.4人(手)孔建设25第一章 概述1.1编制依据1、南水北调中线一期工程天津干线保定市1段TJ2-1施工标工程招标文件、设计文件、图纸及有关资料；2、现行国家及行业技术规范、规程、标准；3、工程所在地区和河流的自
4、然条件以及施工电源、水源、交通条件等；4、本单位现有人员、机械设备、施工技术情况等。1.2工程简介鸡爪喝倒虹吸位于河北省徐水县，桩号为XW21+602.731XW21+711.731，加大输水流量为60 m3/s。倒虹吸为有压输水钢筋混凝土箱涵，为3孔4.44.4m箱涵，箱涵外墙厚0.65m，内墙厚0.65m，底板厚0.75m，顶板厚0.65m。箱涵XW21+602.731XW21+711.731段位于直线段,根据设计图纸要求结合施工现场具体情况，混凝土箱涵施工工序为：施工测量 场地平整混凝土垫层混凝土箱涵施工 土方回填通信管道铺设清理现场。第二章 施工总体规划2.1临时设施布置2.1.1对外
5、交通对外连接公路采用107国道经过一段长约532m的乡村路转入京广铁路西检修闸永久路后进入施工主干道，施工主干道路面宽10m。本段分部工程施工中所需的主要材料和设备通过该道路运至施工现场。2.1.2场内交通布置在钢筋、木工加工厂，拌和站、生活区等部位修建临时道路与施工主干道相连作为场内交通道路，场内交通道路采用泥结碎石路面，路面宽度为5.08.0m，厚度为20cm。2.1.3施工风、水、电布置施工现场设2台便携式式吹吸风机用于混凝土清仓和施工现场用风。在2#营地场内设置一眼机井，在营地内设蓄水池一个。机井深70米，井内安装1台深井潜水泵。现场施工及养护用水采用10m3铁皮水箱蓄水，以供仓面清洗
6、和养护之用，配备高压水枪冲洗仓面。采用洒水车从2#营地运至现场加水。施工用电由当地大午集团变压器接入，满足现场施工用电，同时我部将投入1台功率为55kw发电机作为备用电源。2.1.4混凝土拌和系统布置结合本标段现场实际情况，我部在标段箱涵XW19+450的2#施工营地设置一套拌和系统，拌和系统占地面积24038，设两台拌和机，拌和机容量为3m3,每台拌和机生产能力150m3/h，负责供应全线混凝土。2.1.5钢筋、木工加工厂布置本工程的钢筋、模板的加工任务在2#营地西侧的钢筋、木工加工厂加工。2.1.6生活区布置施工人员居住在的2#营地生活区内，生活区主要包括办公室、职工宿舍、食堂、仓库、活动
7、室、会议室、厕所等。2.1.7施工通信考虑本工程作业面较集中，购置2对对讲机，用以场内联络。主要管理人员配备手机，作为对外联络的主要方式。2.2资源配置1、根据工程特点，投入的专业施工人员如下：主要施工人员表序号工 种人数备注1装载机司机22挖掘机司机23混凝土拌和站操作员34混凝土工305模板工306钢筋工407架子工208修理工29水电工310测量工511司机3212其他40合 计2092、投入的主要施工机械设备主要施工机械表序 号机械名称规格及型号单位数量备 注1挖掘机1.2m3台22自卸汽车15T台63翻斗车台44推土机T140台15装载机ZL40台16混凝土汽车泵台17混凝土搅拌车8
8、m3辆98钢筋运输车辆19发电机223DFAC台110钢筋切断机640台111钢筋弯曲机WG40-1台212切割机G640台213电焊机35KVA台514空压机3.0m3台115木工圆锯机50mm台116木工压刨机MB106台117插入式振捣器1.5KW台2018振动碾YT16 16t台219蛙式夯HW-201台220洒水车辆1合计64第三章 施工导流与度汛3.1.施工导流郎五庄二排干渠河床断面狭窄(宽约20m)，主河槽浅(约34m)，跨河建筑物轴线短，工程量小，施工导流方案采用枯水期围堰一次拦断河床，明渠导流。导流工程施工顺序：施工准备导流明渠开挖围堰堰体填筑堰体防护工程施工基坑开挖与抽排水
9、(围堰快速堵漏施工)(主体工程施工)围堰拆除结束。导流明渠土方开挖采用1m3反铲挖掘机挖土，将土方堆在明渠右侧地表。地表0.40m的表土单独堆放，以便复耕使用。导流明渠土方回填，采用推土机将渠边的临时堆土推至渠内。地表以下0.40m深范围内回填原耕植土。上下游施工围堰填筑，在河流基本断流时，将河床表面予以清基、平整、压实。然后利用临近箱涵基坑开挖的粘壤土，由自卸汽车运输至填筑现场。3.2.度汛方案进入基坑的道路，在进入基坑前路边排水沟与周边天然排水沟顺畅连接，将排水沟流水引入周边排水系统排走；排水沟能满足最大日降雨，区域集水排水要求。对周边排水系统进行疏导，引向下游河床，防止围堰边地表积水进入
10、基坑。已开挖的基坑边坡，每层马道设截、排水沟，将坡面集水引向集水井抽排入下游河床，防止集水冲刷边坡。导流围堰使用后及时拆除，恢复河道，以利于河床排水和下期施工。项目部成立防汛领导小组，明确职责，对防汛工作统一领导与协调。每年汛期来临之前，与水文气象部门加强联系，及时收集水情预报，密切关注降雨及河床可能来流量的情况，作好汛前防大汛的思想准备。根据批准的安全度汛措施，备足防汛所需的材料和设备，并在紧急情况下，做好防汛劳动力安排。在平常安排生产时贯彻全年抓防汛的思想，始终把工程汛前形象作为重点，提前作好防汛工作。第四章 土方施工土方开挖工程量：郎五庄二排干倒虹吸土方开挖工程量为：21309m3。4.
11、1.施工方法4.1.1.施工准备场地清理开挖前，应先清理开挖工程区域内的树木，草根、杂草、垃圾等杂物，并将清除物放置在工程师指定弃土场。施工时要尽最大的实际可能保护清理区域范围外的天然植被和农作物，清理时需砍伐的成材树木交业主处理，没有使用价值的可燃物将其运至指定地点或掩埋。测量放样根据平面设计图，先定出线路中心线，每50米1个，折点处加桩，并在两侧适当位置设护桩，用水泥包桩保护，然后按开挖轮廊订出边桩，洒出白灰线，同时进行高程测量。4.1.2.土方开挖4. 2.1.表土开挖表土系指包含细根须，草木植物，覆盖草等的表层有机质土壤，厚度0.30.5m，表土要用于恢复耕地，不能远弃。表土开挖用推土
12、机，将土推至复耕土存放区储存。4.2.2马道以上土层开挖马道以上土层开挖，用挖掘机挖土，自卸汽车运至临时存土区，马道以上土层开挖土方全部运至临时存土区存放。4.2.3.马道以下土层开挖马道以下土层开挖，用反铲挖掘机挖土，自卸汽车运输，开挖时，基坑底部预留30cm保护层，以防机械超挖扰动建筑物基础，保护层土方采用人工开挖修整。4.2.4.土方开挖顺序及调配土方开挖纵向顺序布置采用沟端开挖法，挖掘机顺线路方向每60m作为一个开挖段，边挖边退，先开挖马道以上段土层，自卸汽车停于一侧运土，马道以上土方开挖完成60m左右时进行马道以下土方开挖，开挖马道以下土方预先在开挖起点设自卸车上下坡道，马道以下土方
13、运至临时存土区作为回填土。4.2.5.开挖控制及检查土方开挖按设计开挖图控制开挖边坡，马道以上坡比为1：1，马道以下坡比为1：1.25。开挖过程中要注意观察土质与设计是否一致，与设计不一致时要及时联系监理工程师和设计人员到场核查处理。地基开挖完成后，要对地基表面进行检查和清理，当地基中遇到淤泥及软弱土层时，应将淤泥及软弱土层全部挖除，并采取码砂袋，打临时锚杆等措施防止边坡坍塌，挖除后用碎石土换填，碎石土应分层夯实，压实密度不小于95%。开挖时注意做好以下几方面工作：开挖过程中经常校核测量开挖平面位置、水平标高、控制桩号、水准点和边坡坡度。每层开挖前依据渠道中心桩测放开挖边界线，以便控制断面开口
14、尺寸，使之符合设计要求。边开挖边按设计图纸形成马道和施工道路，以方便后续工程施工。由于开挖区上宽下窄，前期可投入较多设备，后期投入设备数量受场地限制，因此，前期开挖应保持较高的施工强度。4.2.6.边坡修整削坡时按照测量标记，采用水准仪、定制标准直尺等配合施工，确保边坡整齐、美观，满足设计要求。4.2.7.地基承载力试验根据设计要求，本段箱涵建基面地基承载力不小于131.68KPa。承载力试验以静力触探法测试为主，试验组数不少于3组。当地基承载力不满足设计要求时，应交与设计重新复核，并采取夯实、换填等措施，直至承载力满足设计要求。4.3.箱涵土方回填土方回填在建筑物混凝土强度达到设计强度的70%后进行，
