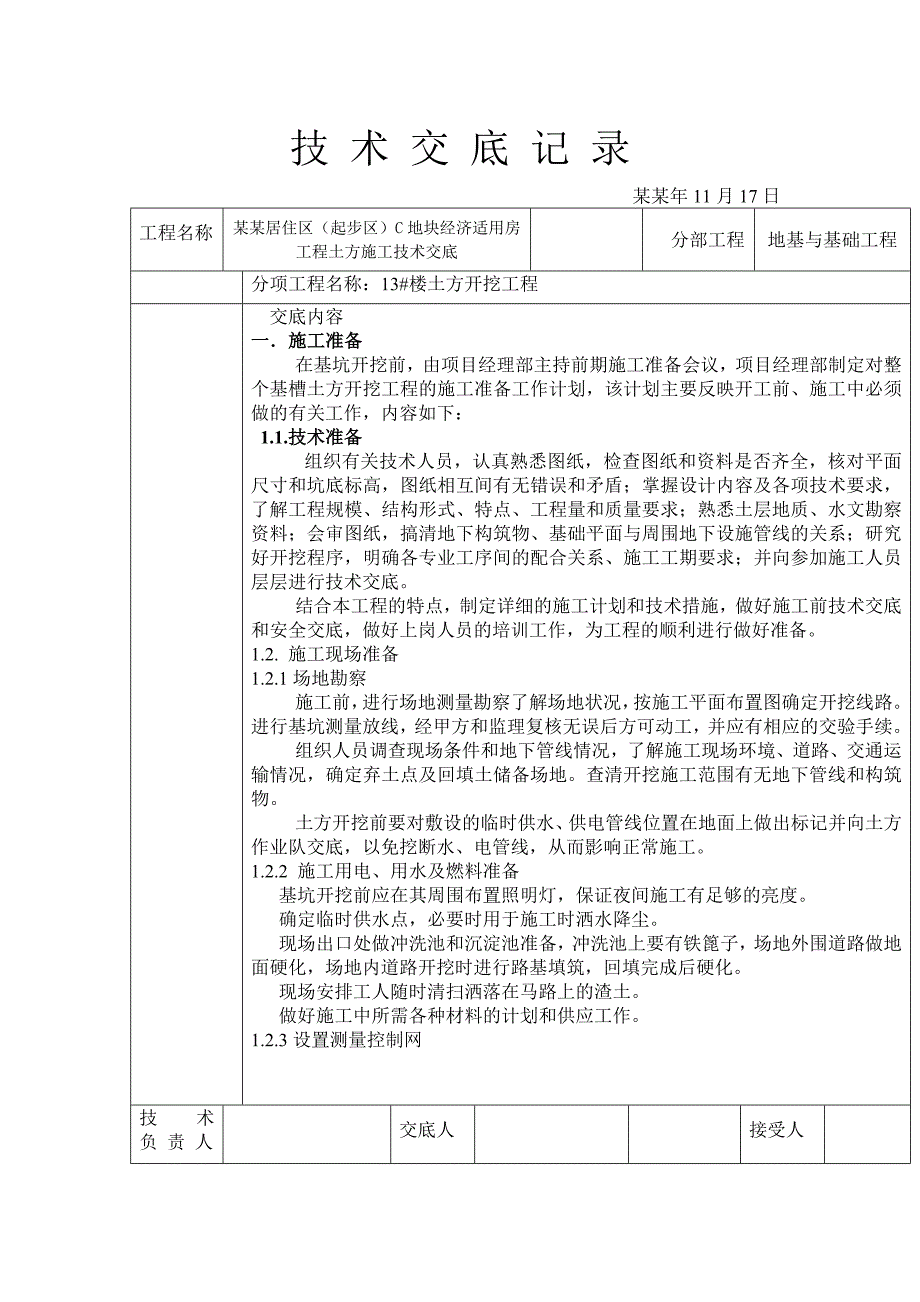

1、技 术 交 底 记 录 某某年11月17日工程名称某某居住区（起步区）C地块经济适用房工程土方施工技术交底分部工程地基与基础工程分项工程名称：13#楼土方开挖工程交底内容一施工准备 在基坑开挖前，由项目经理部主持前期施工准备会议，项目经理部制定对整个基槽土方开挖工程的施工准备工作计划，该计划主要反映开工前、施工中必须做的有关工作，内容如下： 1.1.技术准备 组织有关技术人员，认真熟悉图纸，检查图纸和资料是否齐全，核对平面尺寸和坑底标高，图纸相互间有无错误和矛盾；掌握设计内容及各项技术要求，了解工程规模、结构形式、特点、工程量和质量要求；熟悉土层地质、水文勘察资料；会审图纸，搞清地下构筑物、基
2、础平面与周围地下设施管线的关系；研究好开挖程序，明确各专业工序间的配合关系、施工工期要求；并向参加施工人员层层进行技术交底。结合本工程的特点，制定详细的施工计划和技术措施，做好施工前技术交底和安全交底，做好上岗人员的培训工作，为工程的顺利进行做好准备。1.2. 施工现场准备 1.2.1场地勘察 施工前，进行场地测量勘察了解场地状况，按施工平面布置图确定开挖线路。进行基坑测量放线，经甲方和监理复核无误后方可动工，并应有相应的交验手续。组织人员调查现场条件和地下管线情况，了解施工现场环境、道路、交通运输情况，确定弃土点及回填土储备场地。查清开挖施工范围有无地下管线和构筑物。 土方开挖前要对敷设的临
3、时供水、供电管线位置在地面上做出标记并向土方作业队交底，以免挖断水、电管线，从而影响正常施工。 1.2.2 施工用电、用水及燃料准备 基坑开挖前应在其周围布置照明灯，保证夜间施工有足够的亮度。 确定临时供水点，必要时用于施工时洒水降尘。 现场出口处做冲洗池和沉淀池准备，冲洗池上要有铁篦子，场地外围道路做地面硬化，场地内道路开挖时进行路基填筑，回填完成后硬化。 现场安排工人随时清扫洒落在马路上的渣土。做好施工中所需各种材料的计划和供应工作。 1.2.3设置测量控制网 技术负 责 人交底人接受人技 术 交 底 记 录 某某年11月17日工程名称某某居住区（起步区）C地块经济适用房工程土方施工技术交

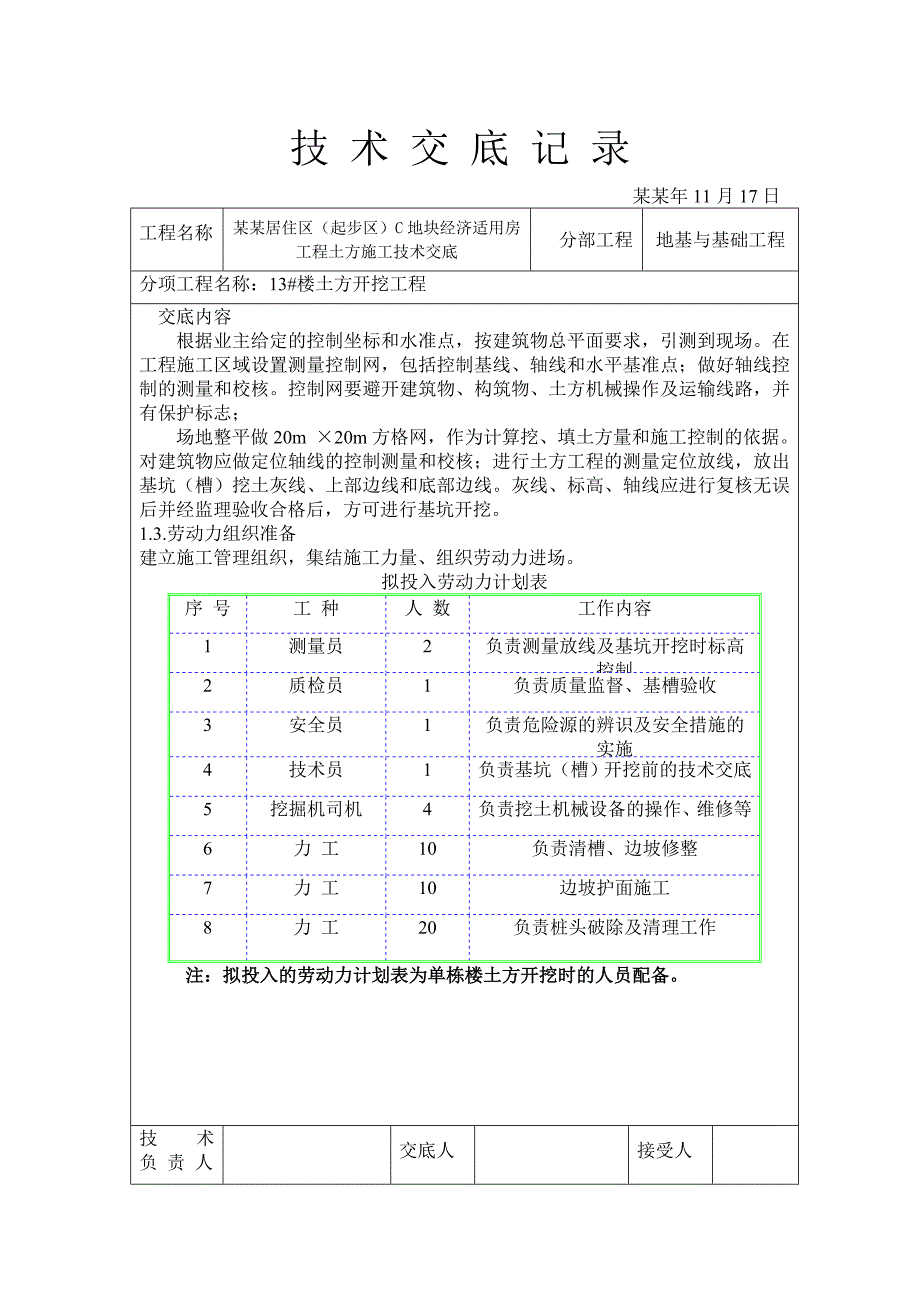

4、底分部工程地基与基础工程分项工程名称：13#楼土方开挖工程交底内容 根据业主给定的控制坐标和水准点，按建筑物总平面要求，引测到现场。在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点；做好轴线控制的测量和校核。控制网要避开建筑物、构筑物、土方机械操作及运输线路，并有保护标志； 场地整平做20m 20m方格网，作为计算挖、填土方量和施工控制的依据。对建筑物应做定位轴线的控制测量和校核；进行土方工程的测量定位放线，放出基坑（槽）挖土灰线、上部边线和底部边线。灰线、标高、轴线应进行复核无误后并经监理验收合格后，方可进行基坑开挖。 1.3.劳动力组织准备建立施工管理组织，集结施工力量、组织劳

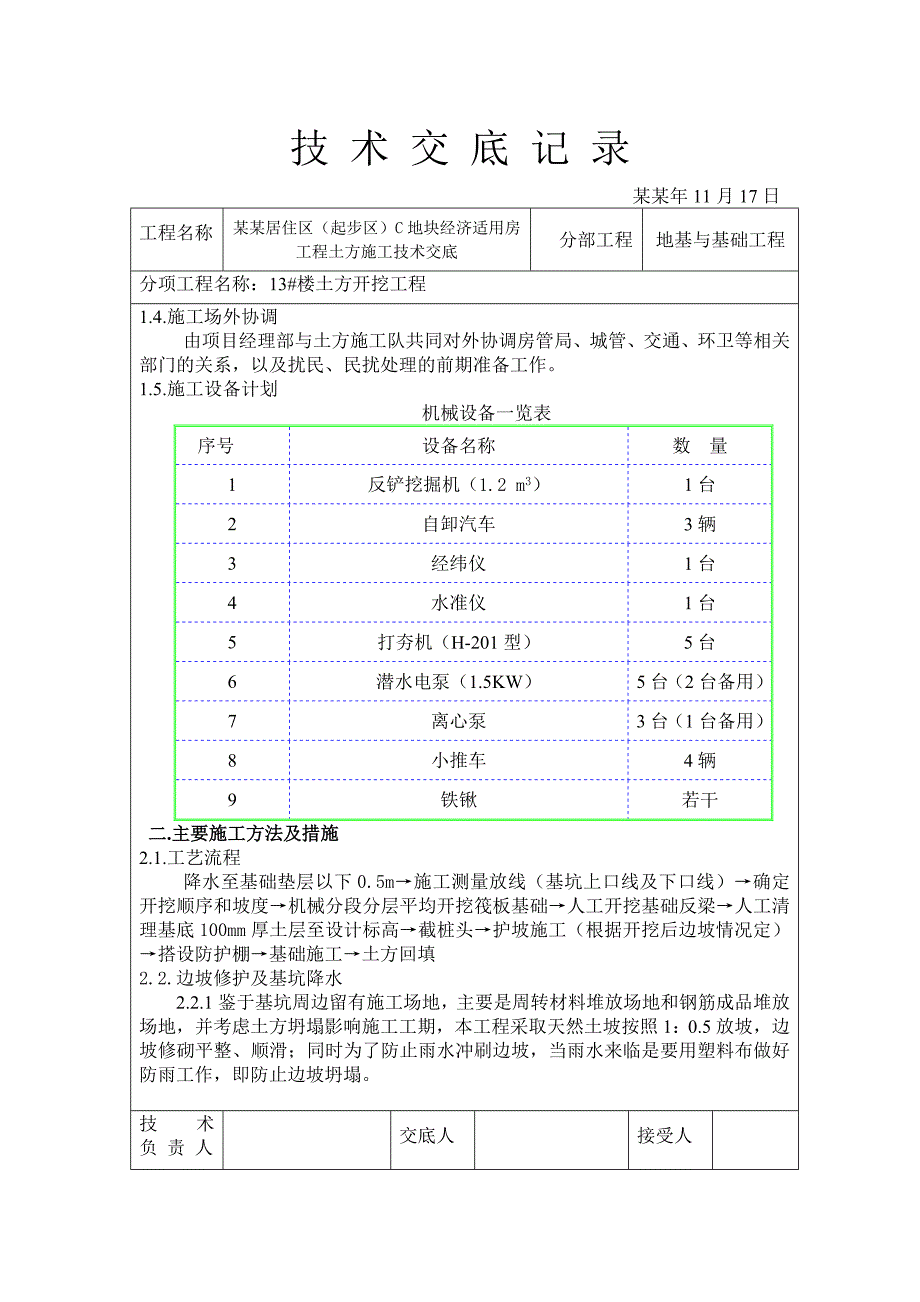

5、动力进场。拟投入劳动力计划表序 号工 种人 数工作内容1测量员2负责测量放线及基坑开挖时标高控制2质检员1负责质量监督、基槽验收3安全员1负责危险源的辨识及安全措施的实施4技术员1负责基坑（槽）开挖前的技术交底5挖掘机司机4负责挖土机械设备的操作、维修等6力 工10负责清槽、边坡修整7力 工10边坡护面施工8力 工20负责桩头破除及清理工作 注：拟投入的劳动力计划表为单栋楼土方开挖时的人员配备。 技术负 责 人交底人接受人技 术 交 底 记 录 某某年11月17日工程名称某某居住区（起步区）C地块经济适用房工程土方施工技术交底分部工程地基与基础工程分项工程名称：13#楼土方开挖工程1.4.施工
6、场外协调 由项目经理部与土方施工队共同对外协调房管局、城管、交通、环卫等相关部门的关系，以及扰民、民扰处理的前期准备工作。1.5.施工设备计划机械设备一览表序号设备名称数 量1反铲挖掘机（1.2 m3）1台2自卸汽车3辆3经纬仪1台4水准仪1台5打夯机（H-201型）5台6潜水电泵（1.5KW）5台（2台备用）7离心泵3台（1台备用）8小推车4辆9铁锹若干 二.主要施工方法及措施 2.1.工艺流程 降水至基础垫层以下0.5m施工测量放线（基坑上口线及下口线）确定开挖顺序和坡度机械分段分层平均开挖筏板基础人工开挖基础反梁人工清理基底100mm厚土层至设计标高截桩头护坡施工（根据开挖后边坡情况定）
7、搭设防护棚基础施工土方回填2.2.边坡修护及基坑降水2.2.1鉴于基坑周边留有施工场地，主要是周转材料堆放场地和钢筋成品堆放场地，并考虑土方坍塌影响施工工期，本工程采取天然土坡按照1：0.5放坡，边坡修砌平整、顺滑；同时为了防止雨水冲刷边坡，当雨水来临是要用塑料布做好防雨工作，即防止边坡坍塌。 技术负 责 人交底人接受人技 术 交 底 记 录 某某年11月17日工程名称某某居住区（起步区）C地块经济适用房工程土方施工技术交底分部工程地基与基础工程分项工程名称：土方开挖工程交底内容2.2.2由于地下水埋深标高在-1.6-1.76米，基坑开挖前，考虑地下水对基坑的影响，需要降水，降水井已施工完，可
8、用降水井81口，13#楼周边打深井3口，井深12m，降水井直径为500mm。 2.2.3 13#楼电梯坑部位处降水处理方案如右图所示：2.3土方开挖 2.3.1本工程为26层筏板基础施工：设计筏板底标高为4.04m，设计承台梁1底标高-4.69m，设计集水坑2处-5.81m，集水坑1处为-6.61m,电梯井部为为：-6.16；即设计最深处为集水坑2的位置-6.61m。 土方开挖从上到下分层分段依次进行。随时做成一定坡势，开挖边缘处按照1：0.5进行放坡，以利泄水，防止土方坍塌。 基坑四周留取工作面600mm(垫层边以外500mm)本工程土方开挖分二次进行:第一次,采用反铲挖掘机挖至筏板基础垫层
9、底标高以上100mm(标高：-3.94m），集水坑2处挖至-5.71m,集水坑1处挖至-6.51m;第二次采用人工挖承台梁及基槽清理，承台梁开挖标高分别为：承台梁1底标高-4.69m，其它变截面处设计设计标高分别为：-4.39m、-5.71m、-6.51m等；人工清理基底100mm厚土层。在开挖过程中，施工作业人员应随时检查槽壁和边坡土的状态。 所有反梁均采用人工开挖，并且反梁每侧留出120mm宽砌筑砖胎膜的宽度，所有反梁均为直上直下开挖，注意边坡稳定性。 2.3.3修帮、清底及截桩头：在距槽底设计标高100mm槽帮处，抄出水平线，技术负 责 人交底人接受人技 术 交 底 记 录 某某年11月
10、17日工程名称某某居住区（起步区）C地块经济适用房工程土方施工技术交底分部工程地基与基础工程分项工程名称：机械土方开挖工程 钉上小木撅，然后用人工将暂留土层挖走。同时由两端轴线（中心线）引桩拉通线（用小线或铅丝），检查距槽边尺寸，确定槽宽标准，以此修整槽边，最后清除槽底土方；本工程桩基为钢筋混凝土灌注桩，桩径600mm，桩最小间距为1750mm。桩头采用人工破除到设计标高处，即随挖土随截桩。 截桩方法：1. 在每根柱身上弹设截桩控制线；2. 采用风镐将混凝土灌注桩主筋保护层凿除；3. 人工采用风镐将主筋踢出并调直；4. 采用25吨吊车（汽车吊）或塔吊将桩头吊出（注：吊车或塔吊将桩头捆绑牢固之后
11、，人工采用风镐将桩头截断）；5. 吊车或塔吊将桩头吊放至自卸汽车上，并将桩头运至现场指定地点，运距500米，并用凿岩机将桩头集中破碎；6. 人工清理基槽内，剩余混凝土碎块，人工采用小推车将碎块堆置基槽一角处，然后用反铲挖掘机将其挖出并用自卸汽车运至现场指定地点，运距500米。7. 人工将钢筋上沾和的混凝土碎块、水泥浆的踢出；8. 配合专业桩检测单位对部分工程桩进行表面清平（人工使用磨光机）；9. 截桩完毕之后，钢筋过长的采用电锯将钢筋截除，钢筋有不满足锚固长度的采用同直径同等级的钢筋进行焊接接长，焊接长度大于等于10d。技术负 责 人交底人接受人技 术 交 底 记 录 某某年11月17日工程名
12、称某某居住区（起步区）C地块经济适用房工程土方施工技术交底分部工程地基与基础工程分项工程名称：机械土方开挖工程交底内容 桩头四周土方处理如右图所示：技术负 责 人交底人接受人技 术 交 底 记 录 某某年11月17日工程名称某某居住区（起步区）C地块经济适用房工程土方施工技术交底分部工程地基与基础工程分项工程名称：机械土方开挖工程交底内容凿桩质量要求：2.3.3.1截桩时，凿桩标高必须准确，凿桩不得超过设计标高，表面一定要凿平并清理干净，桩头上无积灰及泥土等杂物。2.3.3.2不得将桩内钢筋随意截断，桩顶钢筋留600mm以上的锚固长度。（本方案要求土方开挖后降水必须连续，现场配备必要的线路、机
13、具等，严禁长时间停止抽水）。2.3.4 本工程土方均不外运，用于施工现场场地平整和土方回填用土储备。2.3.5 集水坑处及电梯坑处土方不放坡开挖后四周砌筑120mm砖墙，作为防水层的基层，同时用于侧壁的支撑。2.3.6 沿基坑坑底四周设置做排水沟及集水井，对积水进行明排。排水沟尺寸为300*300mm，沟内满填碎石；每个基坑内设置2个集水井，集水井设置在基坑对角，尺寸为800*800*800，采用普通红砖M5水泥砂浆砌筑。2.4 技术措施2.4.1机械开挖时，要配合少量人工进行清土，将机械挖不到的地方（包括桩间土、明排用排水沟和集水井）运到机械作业半径内，由机械运走。机械开挖在接近槽底时，用水准仪控制好标高，预留100mm土层人工开挖，以防止超挖。 2.4.2挖土机沿挖方边缘移动时，机械距离边坡上缘的宽度不得小于3m。土方开挖的同时应距离边坡500mm以上，采用483.5钢管做好临边防护，水平杆三道上水平杆距地面1.2m，下水平杆距地面0.7m，立杆间距2m，下设扫地杆，扫地杆应沿水平方向设置，杆件采用扣件连接，搭设完毕后刷500mm间距红白安全漆。技术负 责 人交底人接受人技 术 交 底 记 录 某某年11月1
