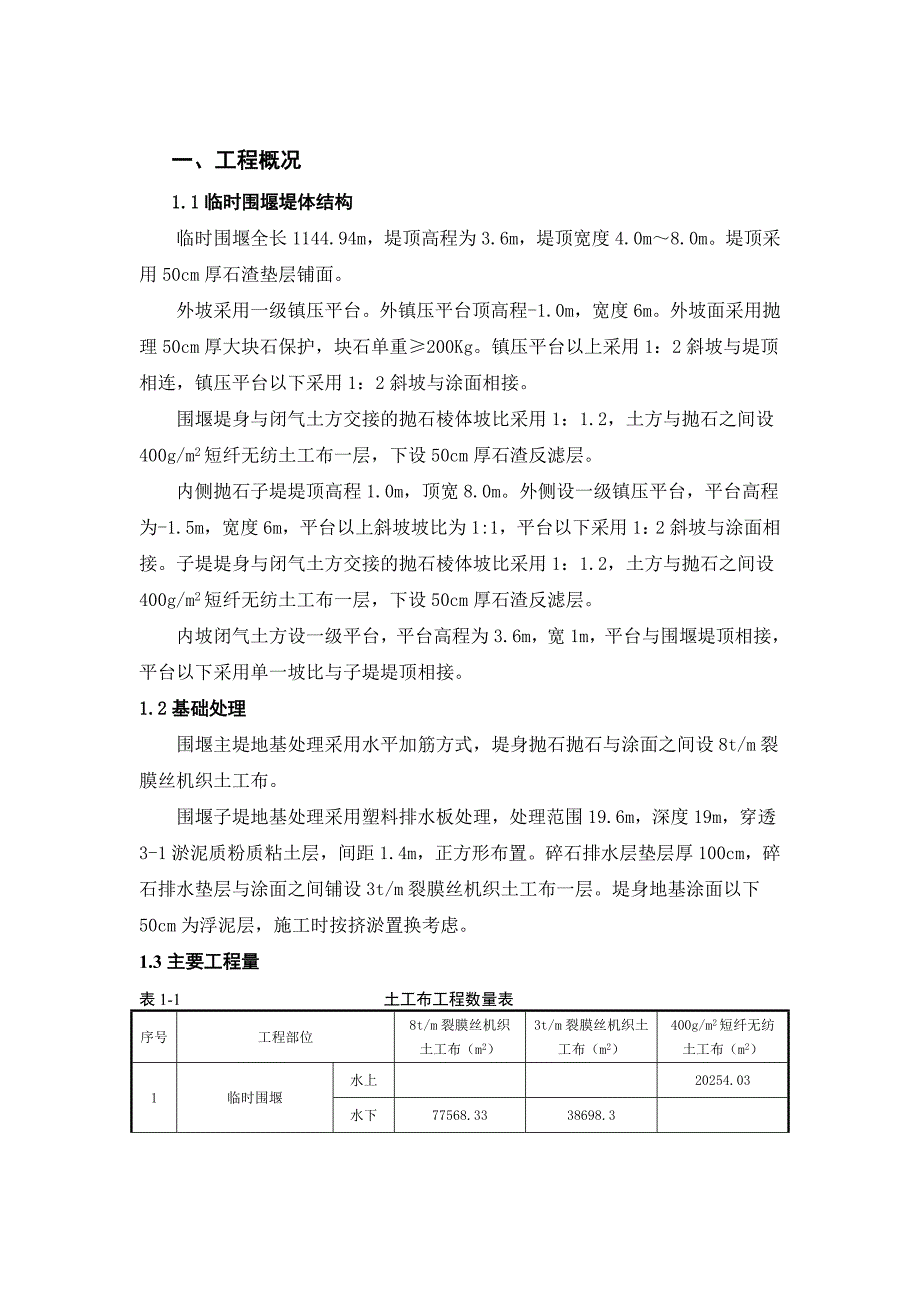

1、一、 工程概况1.1临时围堰堤体结构临时围堰全长1144.94m，堤顶高程为3.6m，堤顶宽度4.0m8.0m。堤顶采用50cm厚石渣垫层铺面。外坡采用一级镇压平台。外镇压平台顶高程-1.0m，宽度6m。外坡面采用抛理50cm厚大块石保护，块石单重200Kg。镇压平台以上采用1：2斜坡与堤顶相连，镇压平台以下采用1：2斜坡与涂面相接。围堰堤身与闭气土方交接的抛石棱体坡比采用1：1.2，土方与抛石之间设400g/m2短纤无纺土工布一层，下设50cm厚石渣反滤层。内侧抛石子堤堤顶高程1.0m，顶宽8.0m。外侧设一级镇压平台，平台高程为-1.5m，宽度6m，平台以上斜坡坡比为1:1，平台以下采用1
2、：2斜坡与涂面相接。子堤堤身与闭气土方交接的抛石棱体坡比采用1：1.2，土方与抛石之间设400g/m2短纤无纺土工布一层，下设50cm厚石渣反滤层。内坡闭气土方设一级平台，平台高程为3.6m，宽1m，平台与围堰堤顶相接，平台以下采用单一坡比与子堤堤顶相接。1.2基础处理围堰主堤地基处理采用水平加筋方式，堤身抛石抛石与涂面之间设8t/m裂膜丝机织土工布。围堰子堤地基处理采用塑料排水板处理，处理范围19.6m，深度19m，穿 透3-1淤泥质粉质粘土层，间距1.4m，正方形布置。碎石排水层垫层厚100cm，碎石排水垫层与涂面之间铺设3t/m裂膜丝机织土工布一层。堤身地基涂面以下50cm为浮泥层，施工

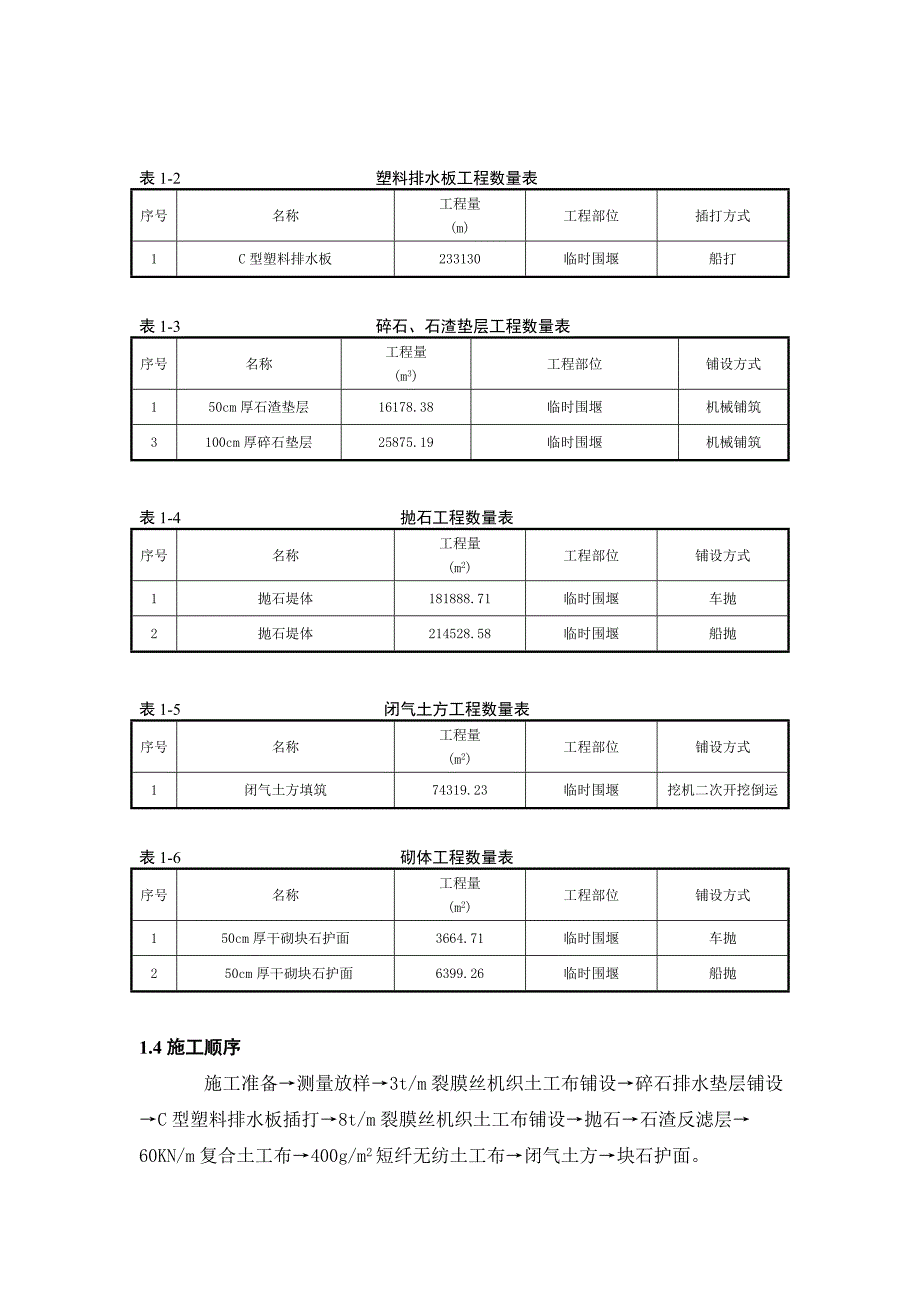

3、时按挤淤置换考虑。1.3主要工程量表1-1 土工布工程数量表序号工程部位8t/m裂膜丝机织土工布（m2）3t/m裂膜丝机织土工布（m2）400g/m2短纤无纺土工布（m2）1临时围堰水上20254.03水下77568.3338698.3表1-2 塑料排水板工程数量表序号名称工程量(m)工程部位插打方式1C型塑料排水板233130临时围堰船打表1-3 碎石、石渣垫层工程数量表序号名称工程量(m3)工程部位铺设方式150cm厚石渣垫层16178.38临时围堰机械铺筑3100cm厚碎石垫层25875.19临时围堰机械铺筑表1-4 抛石工程数量表序号名称工程量(m2)工程部位铺设方式1抛石堤体1818

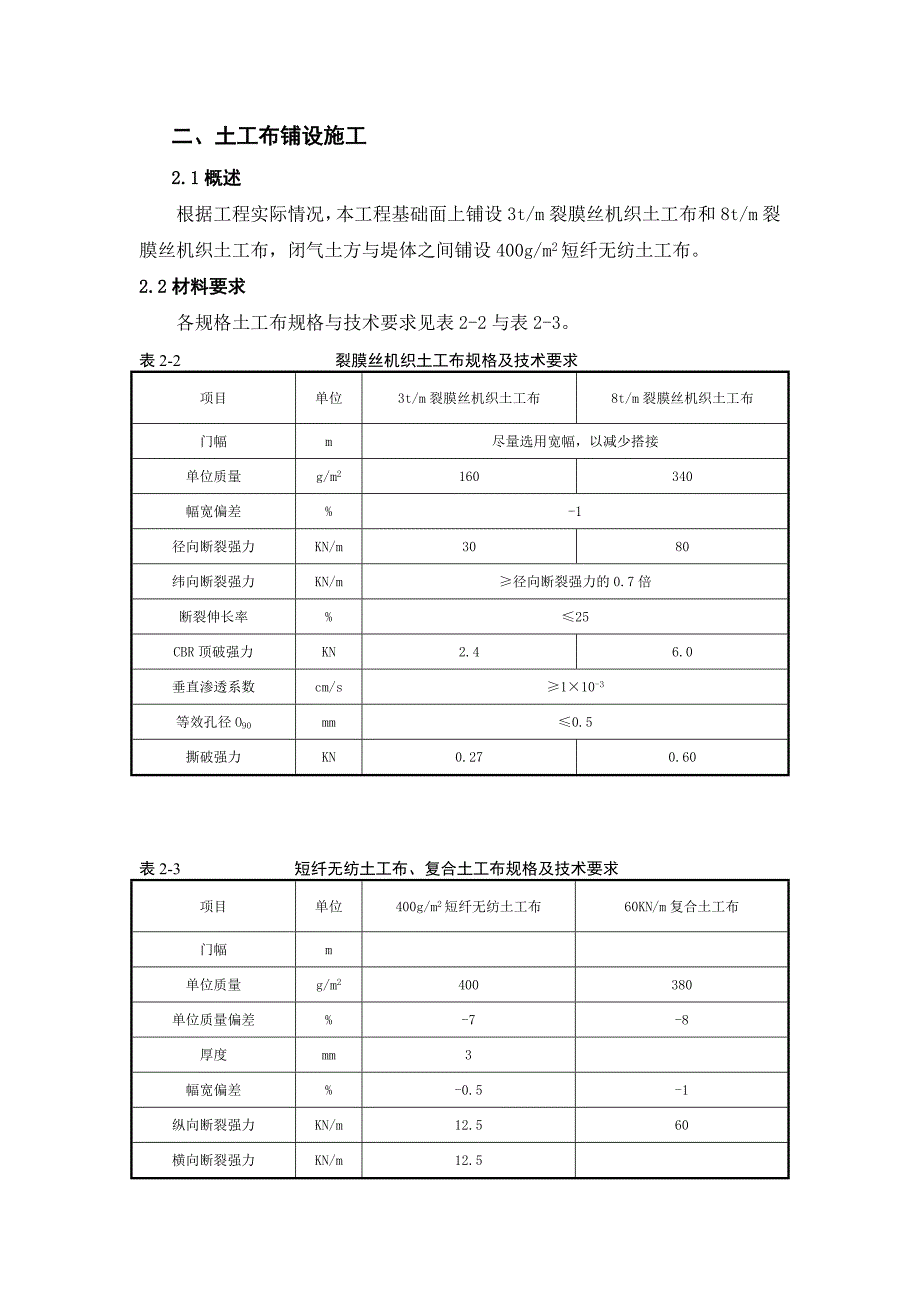

4、88.71临时围堰车抛2抛石堤体214528.58临时围堰船抛表1-5 闭气土方工程数量表序号名称工程量(m2)工程部位铺设方式1闭气土方填筑74319.23临时围堰挖机二次开挖倒运表1-6 砌体工程数量表序号名称工程量(m2)工程部位铺设方式150cm厚干砌块石护面3664.71临时围堰车抛2 50cm厚干砌块石护面6399.26临时围堰船抛1.4施工顺序 施工准备测量放样3t/m裂膜丝机织土工布铺设碎石排水垫层铺设C型塑料排水板插打8t/m裂膜丝机织土工布铺设抛石石渣反滤层60KN/m复合土工布400g/m2短纤无纺土工布闭气土方块石护面。二、土工布铺设施工2.1概述根据工程实际情况，本工
5、程基础面上铺设3t/m裂膜丝机织土工布和8t/m裂膜丝机织土工布，闭气土方与堤体之间铺设400g/m2短纤无纺土工布。2.2材料要求各规格土工布规格与技术要求见表2-2与表2-3。表2-2 裂膜丝机织土工布规格及技术要求项目单位3t/m裂膜丝机织土工布8t/m裂膜丝机织土工布门幅m尽量选用宽幅，以减少搭接单位质量g/m2160340幅宽偏差%-1径向断裂强力KN/m3080纬向断裂强力KN/m径向断裂强力的0.7倍断裂伸长率%25CBR顶破强力KN2.46.0垂直渗透系数cm/s110-3等效孔径O90mm0.5撕破强力KN0.270.60表2-3 短纤无纺土工布、复合土工布规格及技术要求项目
6、单位400g/m2短纤无纺土工布60KN/m复合土工布门幅m单位质量g/m2400380单位质量偏差%-7-8厚度mm3幅宽偏差%-0.5-1纵向断裂强力KN/m12.560横向断裂强力KN/m12.5断裂伸长率%2510035（径向），30（纬向）CBR顶破强力KN2.16.3垂直渗透系数cm/s110-2110-3等效孔径O90mm0.20.2撕破强力KN0.331）、在每批土工布进入现场前，对其物理性能、水力学性质、力学性能和耐久性能进行抽样检测，本工程按每5000m2检测一次，属不同批次生产时，应分别检测。2）、外观检查：对进货的每批土工布进行外观检查，检查来料包装是否良好，是否有出厂
7、合格证及出厂检验报告，外观及表面有无破损，数量是否缺少。土工布不允许有针眼、疵点和厚薄不均匀、裂口、孔洞、裂纹或退化变质等材料。3）、检查材料出厂检验单的各项性能指标是否符合设计及规范要求。4）、每批材料中随机抽查12件，作出简单的肉眼和手工检测，以判断其是否合格或良好。5）、对于以上各点中，如发现有明显不符合要求的材料，项目部将拒收并退回。6）、以上项目现场检验合格后，再按规范要求送有资质的检测单位进行原材料检验，取样数量为来料卷数的5%。7）、同时对拼接用的黏结剂、焊接剂和缝合材料进行抽样检验。2.3施工技术要求相邻片块自然搭接搭接宽度不小于1000mm,尼龙线双道搭接宽度不小于200mm
8、。土工布的纵向必须垂直堤坝轴线铺设（即土工布拼缝垂直堤坝轴线），垂直堤坝轴线方向土工布严禁搭接。土工布铺设要求平顺，松紧适度，并应与滩涂面密贴，铺设过程如有损坏处，应修补或更换。2.4土工布拼接在陆上平整场地设置土工布铺设场地，要求土工布来料幅宽4m，将检验合格后的土工布一次56块，横向缝接在一起形成大布，具体几幅缝接根据铺设方案及施工条件确定。拼接长度按海堤设计断面铺设宽度，土工布在加工场用涤纶线包缝，每道线为两道线缝制，缝制强力不小于土工布断裂强力的60，缝接宽度不小于15cm。土工布缝制好后，采用卷扬机卷到滚筒上，然后贴上标签并登记后存放待运。2.5土工布铺设本工程的海涂面在-4.6m左
9、右，基础处理 3t/m裂膜丝机织土工布和8t/m裂膜丝机织土工布采用铺设船海上作业；闭气土方反滤层400g/m2短纤无纺土工布采用人工铺设。土工布铺设工艺流程见图2.5-1。土工布检测船只准备 定位 土工布拼接、检验铺设土工布压袋装碎石 铺设位置检测图2.5-1 土工布铺设工艺流程图A、水深较深时铺设土工布施工1）、在平潮时开始抛放。此时水流较缓，对铺设较为有利。铺设方向顺涨潮时的潮流方向。2）、在铺设船上用吊机将整筒土工布从吊臂上垂直下沉（注意调整好土工布筒的方向位置）直至涂面上。用卷扬机将滚筒拉近船体，以利碎石抛压。3）、在离土工布起始边约10m左右处抛下地锚，并收紧绳索固定起始边。4）、
10、有两根船上的钢丝绳通过两边滑轮分别结在土工布筒的滚轴上，此时铺设船垂直于坝轴线方向徐徐后退。随着钢丝绳的牵引，滚筒上的土工布逐步展开。5）、土工布一边展开，一边就将船上准备好的碎石包抛向土工布上，横向每排间隔为2m，纵向每排间隔2m，四角适当加密，依靠这些压载将土工布在涂面上暂时固定。铺设时监理旁站，及时验收，高潮时开底驳船装碎石及时抛压。6）、铺设船在土工布全部展开完毕后吊起滚轴，移船至下一位置。7）、同样的程序进行下一块土工布的铺设。对于退潮时能露滩的位置，采用人工铺设土工布。在大潮汛低潮位时人工抬运、铺设土工布。铺设人员不得穿硬底鞋。B、水深较浅时铺设土工布施工1）、选择平坦的地面，用2
11、寸钢管架起土工布卷材，由2名工人匀速平行地拉开卷着的土工布，并放在地上。同样办法拉开第二卷土工布。拉开的长度视项目技术要求来定，如图2.5-2。 图2.5-2 土工布拉开2） 、用手持式缝纫机，缝合土工布，一般3幅缝成一中块（以下简称3幅缝成的一块土工布作“中块”，3块中块组成的叫做大块），如图2.5-3。 图2.5-3 土工布缝接3）、 定位、放标，如图2.5-4。之后，工人们在放标的4个角，拉起4条PP绳，离开水面约1m。叫做定位绳。 图2.5-4 定位、放标 4）、假如水流是从AB边往CD边流动，则在AB边扎1排1寸镀锌钢管；同理，如果从CD边往AB边流，则在CD边扎1排1寸镀锌钢管；如
12、果从A点沿对角线往C点流水，则在AB、DA两边扎1寸镀锌钢管。总之，要在水流的上游插钢管。钢管间距约5-6m。然后，在钢管往铺土工布的反方向一侧，用特制工具，把1m左右的小木桩，打入水底。小木桩打入水底前，先绑上4MM粗的PP绳。两条小木桩间距约6m，水流越急越密，不急就疏些。5）、小木桩上是绑着2条4MM的PP绳。等小木桩打入海底后，就把其中1条PP绳绑在钢管上。绑钢管的位置离水面约1m。另外1条绳子暂时搁在绑水管的那条绳上或者定位绳上，等下将用来绑住土工布。6）、在准备铺土工布的长方形区域内，其他3边，也要打入小木桩，但是，间距可以扩大些。这些小木桩一样要绑2条PP绳，但是全部用来绑土工布
13、，不绑镀锌钢管。这时还没有运土工布到现场，绑着木桩的绳子的另一头先搁在定位绳上。7）、把“中块”土工布卷好折叠好，搬到机动排上，开到现场，把土工布平展在水面。中块在水面展开后，用18号铁丝连接，如图2.5-5。 图2.5-5 土工布连接8）、3块“中块”用铁线联接成“大块”。展开中块土工布时，要顺水流的方向，例如，水流从AB流向CD边，则从AB开始往CD方向展开中块土工布。9）、用16号铁线，把PP绳与土工布连接起来，使土工布展平绷紧。10）、在将要连接另一块“大块”土工布的一边，用4MMPP绳绑住土工布，两条绳间距大约3m。最关键的是，绑土工布的位置，离将要接下一块“大块”的边的距离按照经验公式：h+d，h当时的水深，d按技术要求的“大块”间搭接的宽度。单位均为m。绳子的另一头绑着泡沫。11）、沉布: 从水流方向开始，例如水流从AB流向CD，则从AB往CD方向开始绑砂包。绑完1排砂包再绑下一排，至于每排砂包间距，则视水流的缓急来定，水流急则隔得近些，水流缓，则隔得远些。用砂袋一排一排，逐排把布沉下水底。砂袋是用编织m袋，50市斤的那种。砂袋与大块土工布件用18号铁丝连接。12）、同上方法把第2块“大块”展开在水面，3边打了木桩并绑住土工布后，大块与大块之间，就用“第9”中描述的绑泡沫的那头绳子绑住土工布，并把泡沫回收到小木船的船舱。接下来，同法下沉第2块大块。结果将
