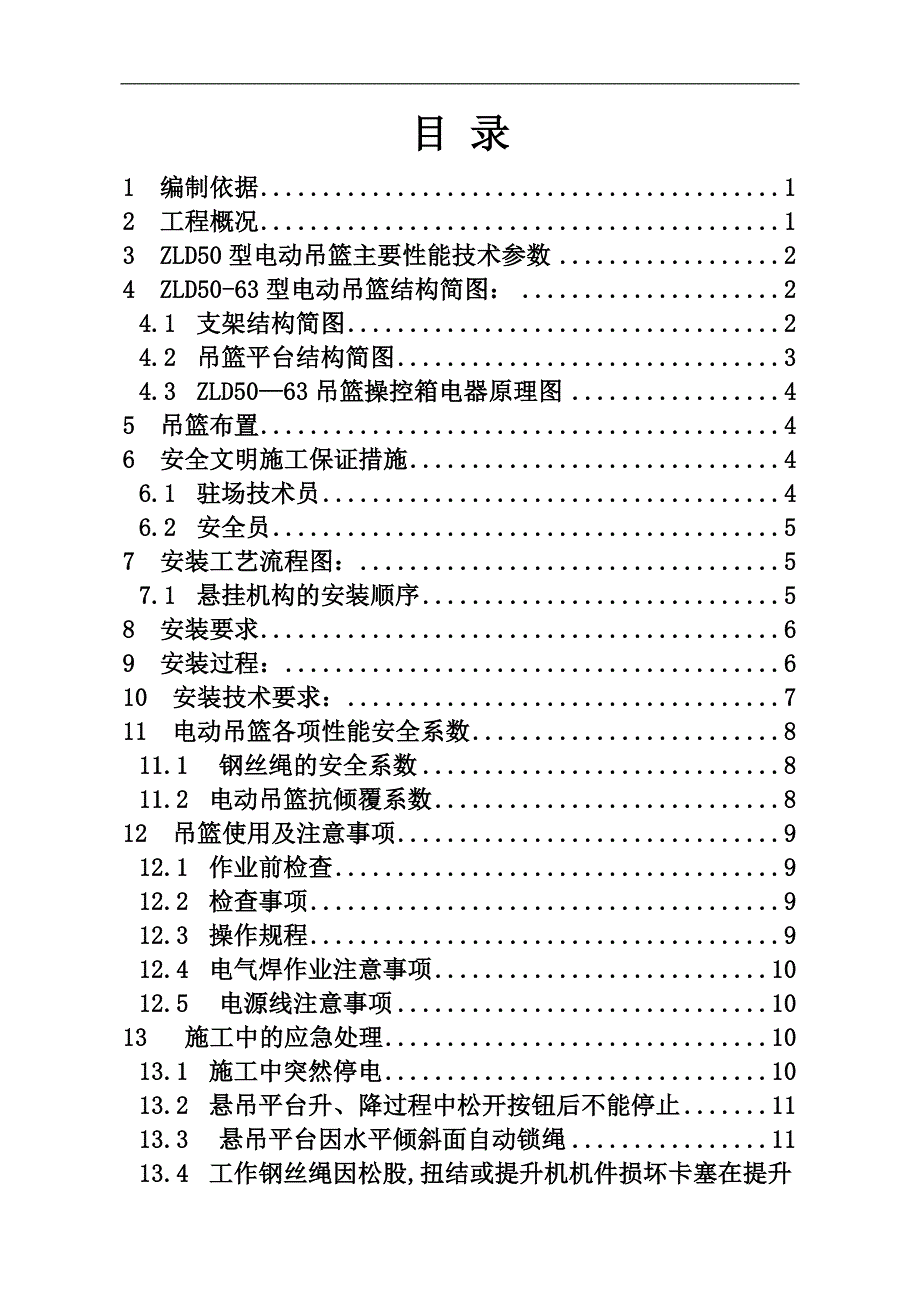

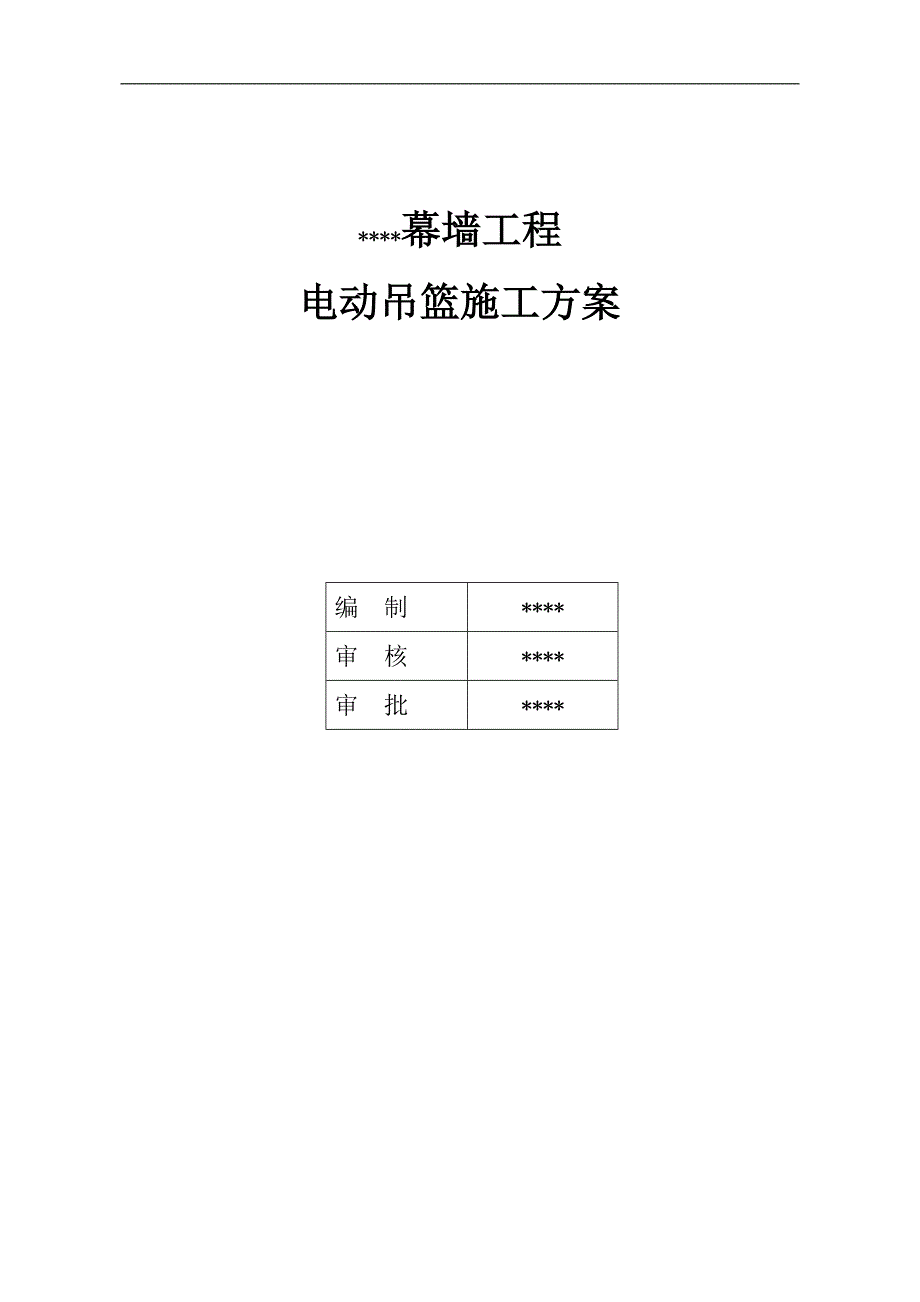

1、 *幕墙工程电动吊篮施工方案编 制*审 核*审 批* 目 录1 编制依据12 工程概况13 ZLD50型电动吊篮主要性能技术参数24 ZLD50-63型电动吊篮结构简图：24.1 支架结构简图24.2 吊篮平台结构简图34.3 ZLD5063吊篮操控箱电器原理图45 吊篮布置46 安全文明施工保证措施46.1 驻场技术员46.2 安全员57 安装工艺流程图：57.1 悬挂机构的安装顺序58 安装要求69 安装过程：610 安装技术要求：711 电动吊篮各项性能安全系数811.1 钢丝绳的安全系数811.2 电动吊篮抗倾覆系数812 吊篮使用及注意事项912.1 作业前检查912.2 检查事项9

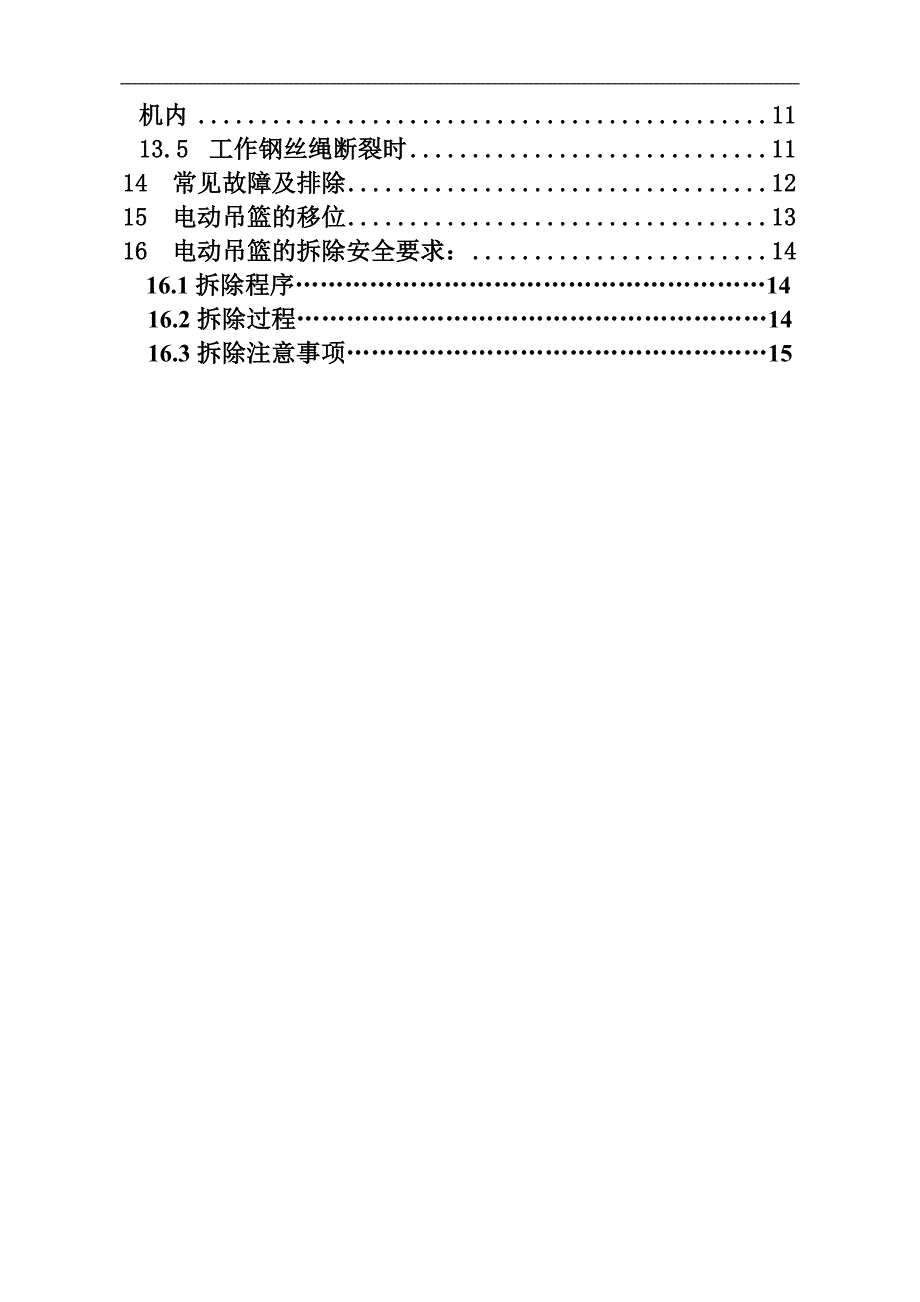

2、12.3 操作规程912.4 电气焊作业注意事项1012.5 电源线注意事项1013 施工中的应急处理1013.1 施工中突然停电1013.2 悬吊平台升、降过程中松开按钮后不能停止1113.3 悬吊平台因水平倾斜面自动锁绳1113.4 工作钢丝绳因松股,扭结或提升机机件损坏卡塞在提升机内1113.5 工作钢丝绳断裂时1114 常见故障及排除1215 电动吊篮的移位1316 电动吊篮的拆除安全要求：14 16.1拆除程序14 16.2拆除过程14 16.3拆除注意事项15电动吊篮施工方案1 编制依据序号名称编号1高处作业吊篮国家标准GB19155-20032ZLD50/63型高处作业吊篮使用说
3、明书3安装方案工地标准层平面图4建筑施工用电动装修吊篮培训教材5珠海市建筑工地安全管理规范2 工程概况 本工程为*外墙装饰项目，工程主体分为主楼、副楼以及裙楼。裙楼高30.5M，采用双排脚手架施工。主楼高192.95M，附楼高109.3M，主楼外立面幕墙工程将采用吊篮施工。3 ZLD5063型电动吊篮主要性能技术参数 型号项目单位ZLD50-63额定载重Kg500-630提升速度M/Min9.60.5平台尺寸(长宽高)M(16)0.691.18提升机功率Kg21.1/21.5电压V380转速r.p.m1420/1420制动力矩N- m15/15安全锁型号防倾斜式允许冲击力KN20/20质量悬吊
4、平台Kg152/255 175/297提升机Kg46*2/48*2安全锁Kg5*2悬挂机构Kg346（不含配重）电箱Kg15整机Kg615/718 642/764钢丝绳425Fi+PP-8.3 破断拉力51800N电缆线32.5+21.5 三相五线制4 ZLD50-63型电动吊篮结构简图：4.1 支架结构简图4.2 吊篮平台结构简图4.3 ZLD5063吊篮操控箱电器原理图5 吊篮布置根据租赁合同要求，根据承租方提供的图纸布置吊篮，详见附图电动吊篮分布图。6 安全文明施工保证措施6.1 驻场技术员6.1.1计划/名驻场技术员，负责现场吊篮安装指导,对于安装完毕的吊篮进行调试,并进行空载运行试验
5、。操作系统、上限位装置、提升机、手动滑降装置、安全锁动作等均应灵活、安全可靠，并经公司及承租方有关安全、机械负责人验收后方可使用。6.1.2吊篮投入使用后每天工作前对配重及悬挂机构进行检查，并且按照设备使用说明对吊篮进行日常维护。6.1.3驻现场技术员服从项目部管理人员的管理。严格遵守工地项目部的规章制度。6.2 安全员负责吊篮自我验收，对现场吊篮进行不定期检查，对施工中存在的不安全因素进行督导整改。7 安装工艺流程图：7.1 悬挂机构的安装顺序8 安装要求1） 承租方必须向出租方提供一间库房,以便出租存放设备及配件。2） 人员配备68名，协助出租方技术员安装。3） 电梯或塔吊配合屋面机构的运
6、输。4） 在屋面的中心位置配置电动吊篮接线的电源箱，必须是380V，三相五线制电源。5） 建筑物或构筑物顶面支承悬挂机构处的承载强度不得低于1500kg/m。如悬桂机构由顶面预埋件承受时，预埋件安全系数不得小于3。6） 施工范围下方如有道路或通道时，必须在吊篮下方设置警线或安全廊,并设置明显警示标志和配备安监督人员。9 安装过程：1） 安装前必须对进场吊篮部件进行检查核对。2） 按安装工艺流程图将吊篮各部件运送到安装位置。3） 悬挂机构安装。在最高位置平坦处安装悬挂机构，将配重铁全额整齐码放在承重架上，并加以固定。工作钢丝绳两吊点间间距与悬吊平台长度相同。确认悬挂机构安装合格后方可进行其他安装
7、。4） 钢丝绳的安装。将钢丝绳分别用U形卡扣装于悬挂机构前梁端部的心形环上，另一端沿建筑物外沿垂下地面。垂放时钢丝绳不能交叉缠绕。放至地面后分别将工作绳穿入提升机，将安全绳穿入安全锁。5） 电气箱挂在悬吊平台的外侧，接通电源，应注意电源的相序应符合电气按钮的设置，红色为上升按钮，绿色为下降按钮。否则行程限位将失效。6） 绳坠铁安装在钢丝绳距地面20cm的位置。安全绳必须安装绳坠铁。7） 检查。对整体各部件进行检查、紧固。8） 安全锁试验。首先将悬吊平台两端调平，然后上升至悬吊平台底部离地1m处左右，关闭一端提升机，操纵另一端提升机下降，直至安全锁锁绳，然后测量悬吊平台底部距地面高度差即为锁绳距
8、离，检查其是否符合标准要求。左右两端安全锁的检查方法对称。9） 空载试运行。启动电源，使悬吊平台在距地面2m的行程中做上下运行三次。运行时应符合下列要求：电路正常且灵敏可靠；提升机升降平稳，起动、制动正常，无异常声音；其他各部分均无异常。10） 静载荷试验。往悬吊平台内加载配重块，使之升至离地面1m处停止，检查吊篮各部件无永性变形即可。11） 动载荷试验。试验人员戴好安帽进入悬吊平台，将安全带系挂在独立保险绳上。试验时应使电动吊篮达到额定载荷（包括试验人员重量）。将悬吊平台升至超高限位止挡，上升电路被切断，悬吊平台自动停止上升，上限位效，再将悬吊平台下降至距地面1m处，关闭电源，试验结束。12
9、） 验收、交接。安装完毕后，由承租方和出租方技术、安全人员进行验收检查，检查内容应符合电动吊篮安装验收记录要求。经双方有关人员签字后方可投入使用。10 吊篮安装技术要求：1） 安装地面应选择水平面，遇有斜坡面时，应在脚轮下面用木板可靠垫平，并将前、后座脚轮用木楔楔紧固定。如安装面是防水保温层面时，应在前、后座下加垫2.53厘米厚的木板，防止破坏防水保温层面。2） 可调式悬挂支架的调节支座高度应使前梁下侧面略高于女儿墙（或其它障碍物）高度，在可能情况下，应在悬挂机构定位后，在前梁伸出端下侧面与女儿墙间加垫木块固定。3） 前梁伸出端悬伸长度额定调整范围ZLD50/63型吊篮为0.31.5米。超过额
10、定悬伸长度时，必须采取可靠的加强措施和减少额定工作载荷，并经责任部门确认后方可使用。4） 前、后座间距在场地允许条件下，应尽量调整至最大距离。5） 两个支架间距离应调整至前梁悬伸端点间距离比悬吊平台长度小35厘米。6） 张紧加强钢丝绳时，应使前梁略上翘35厘米，产生预应力，提高前梁刚度。7） 装钢丝绳时，绳夹的数量不少于4个，U形开口在钢丝绳尾瑞对侧，且方向一致。绳夹应从吊装点处开始依次夹紧，并在最后一个绳夹和前一个绳夹间，应使钢丝绳有少许拱起。绳夹螺母拧紧时，应将钢丝绳夹扁至直径13。钢丝绳U形卡安装方法示意图8） 垂放钢丝绳时，应将钢丝绳自由盘放在楼面，将绳头仔细抽出后沿墙面缓慢向下滑放，
11、严禁将钢丝绳成盘向下抛放。钢丝绳放完后应将缠结的绳小心分开压住，地面多余的钢丝绳应仔细盘好札紧，不得任意散放地面。9） 悬挂支架定位后，将前、后座脚轮用插销固定；最好用木楔将脚轮楔紧。并检查各连接螺栓应可靠紧固，不可有虚紧或松动。10） 施工中的成品保护安装时应在施工现场准备适量废旧竹胶板，在吊篮支架定位完毕后放置在支架下方，保护屋面的面层不被破坏。在个别位置，由于受结构形装、空间影响而无法使用前支架，需要将悬挑臂直接放置在女儿墙上面，在放置前必须在悬挑臂下加垫厚度不少于5cm的木板或木方。施工搬运过程中，对需经过的转角、边角、楼梯处特别注意保护其棱角不被磕碰，必要时应对其加以保护。11 电动
12、吊篮各性能安全系数11.1 钢丝绳的安全系数钢丝绳的安全系数值不应小于9。其公式为：n=Sa/w式中N安全系数；S单根承重钢丝绳的额定破断拉力，KN；（51800N）A承重的钢丝绳根数；（2根）W包括吊篮平台、提升机构和电器系统等的自重及额定载荷。（918Kg）将以上数值套入公式: 51.82/9180.0098计算结果为: 10 钢丝绳的安全系数符合要求11.2 吊篮抗倾覆系数 结构简图抗倾覆系数计算公式：K=GBFA2式中：K抗倾覆系数G配重铁的总质量（单位为Kg）F悬吊平台和额载重量之和（单位为Kg）A承重钢丝绳中心到支点间的距离（单位为m）B配重中心到支点间的距离（单位为m）根据此计算
13、公式来计算现场安装吊篮的抗倾覆系数见附表，为了安全施工和便于施工过程中的检查，除悬挑长度达到1.7m的电动吊篮（不论长度），所配置的配重铁数量为40块(在此基础上在减少100公斤的额定载荷)，其它吊篮配重的配置数均为34块。12 吊篮使用及注意事项12.1 作业前检查1） 年满18周岁，初中以上文化程度。无不适应高处作业的疾病。2） 上吊篮操作人员必须有2人，但不得超过3人。严禁单人升空作业。3） 作业时应佩带附有本人照片的特种作业操作证。4） 作业人员必须佩戴安全带、安全帽，安全带上自锁扣应扣在单独牢固固定在建筑物上方的悬挂生命绳上。不得穿着拖鞋或其他易滑鞋的子作业。12.2 检查事项1） 电缆线各个插头，插座有无破损，连接是否完好。2） 按动各个开关按钮，应无异常。按动运行开关时同时按下急停开关，吊篮应及时停止运行。3） 按动行程开关时，吊
