1、目 录一、工程概况及工程工期21.1工程概况21.2工程工期21.3工程重点、难点3二、编制依据32.1施工图纸32.2工程规范3三、施工准备43.1技术准备43.2参加工作人员的资格和要求43.3工器具准备83.4其余准备工作9四、施工措施104.1 辅控楼钢柱吊装措施104.2辅控楼钢梁吊装措施124.3施工流程124.4吊装方案12五、质量验收要点165.1钢短柱基础验收要点165.2钢结构质量验收要点175.3钢结构安装质量验收要点19六、成品保护及质量通病预防措施206.1成品保护措施206.2质量通病及预防措施20七、环境、职业健康安全控制措施227.1环境控制措施227.2职业健

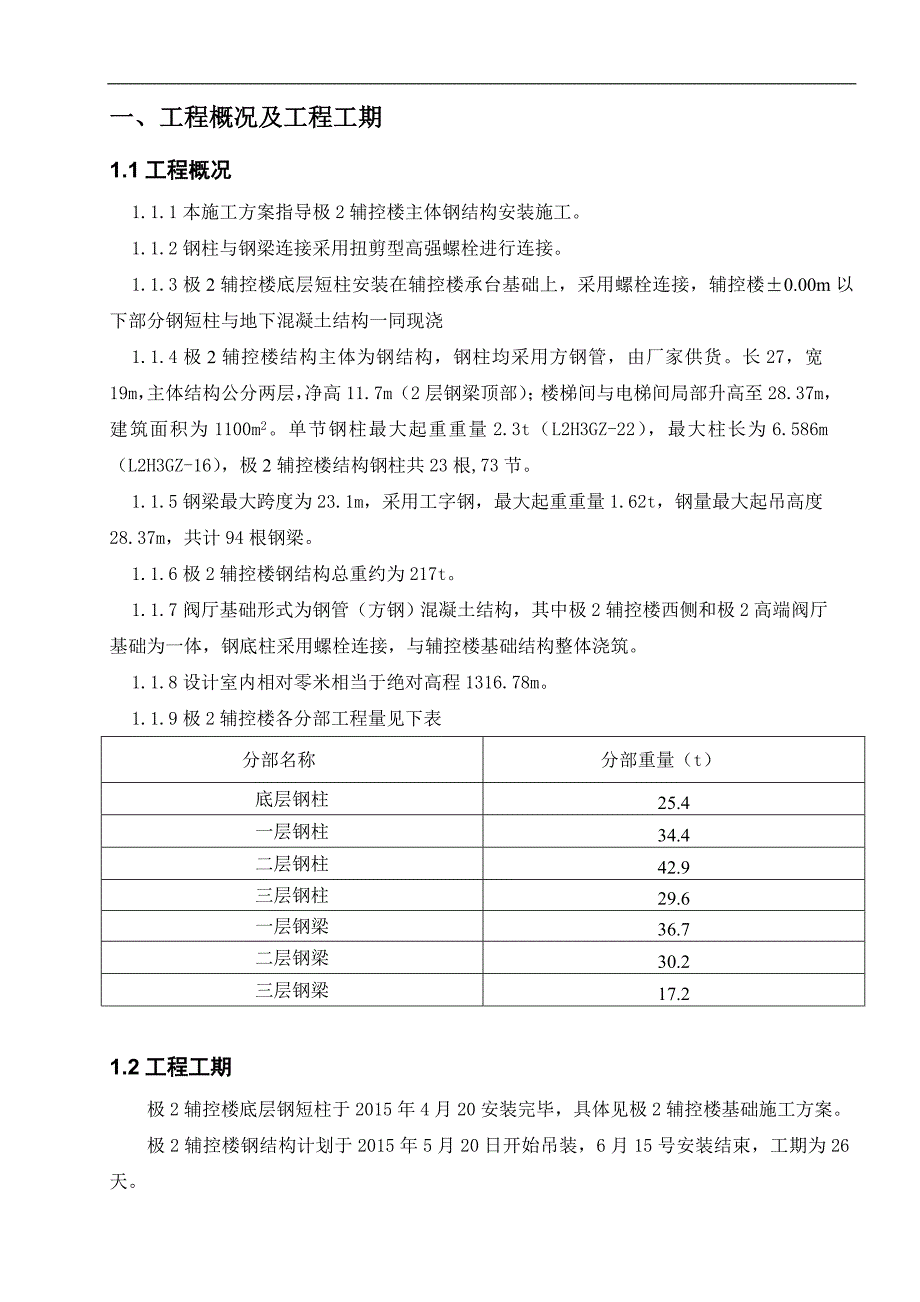

2、康安全控制措施227.3消防管理23八、附表248.1 风险控制及环境因素控制对策表248.2 强制性条文268.3构件吊装顺序表28附件一:钢结构吊装计算书29一、工程概况及工程工期1.1工程概况1.1.1本施工方案指导极2辅控楼主体钢结构安装施工。1.1.2钢柱与钢梁连接采用扭剪型高强螺栓进行连接。 1.1.3极2辅控楼底层短柱安装在辅控楼承台基础上,采用螺栓连接,辅控楼0.00m以下部分钢短柱与地下混凝土结构一同现浇1.1.4极2辅控楼结构主体为钢结构,钢柱均采用方钢管,由厂家供货。长27,宽19m,主体结构公分两层,净高11.7m(2层钢梁顶部);楼梯间与电梯间局部升高至28.37m,
3、建筑面积为1100m2。单节钢柱最大起重重量2.3t(L2H3GZ-22),最大柱长为6.586m(L2H3GZ-16),极2辅控楼结构钢柱共23根,73节。1.1.5钢梁最大跨度为23.1m,采用工字钢,最大起重重量1.62t,钢量最大起吊高度28.37m,共计94根钢梁。1.1.6极2辅控楼钢结构总重约为217t。1.1.7阀厅基础形式为钢管(方钢)混凝土结构,其中极2辅控楼西侧和极2高端阀厅基础为一体,钢底柱采用螺栓连接,与辅控楼基础结构整体浇筑。1.1.8设计室内相对零米相当于绝对高程1316.78m。1.1.9极2辅控楼各分部工程量见下表分部名称分部重量(t)底层钢柱25.4一层钢柱

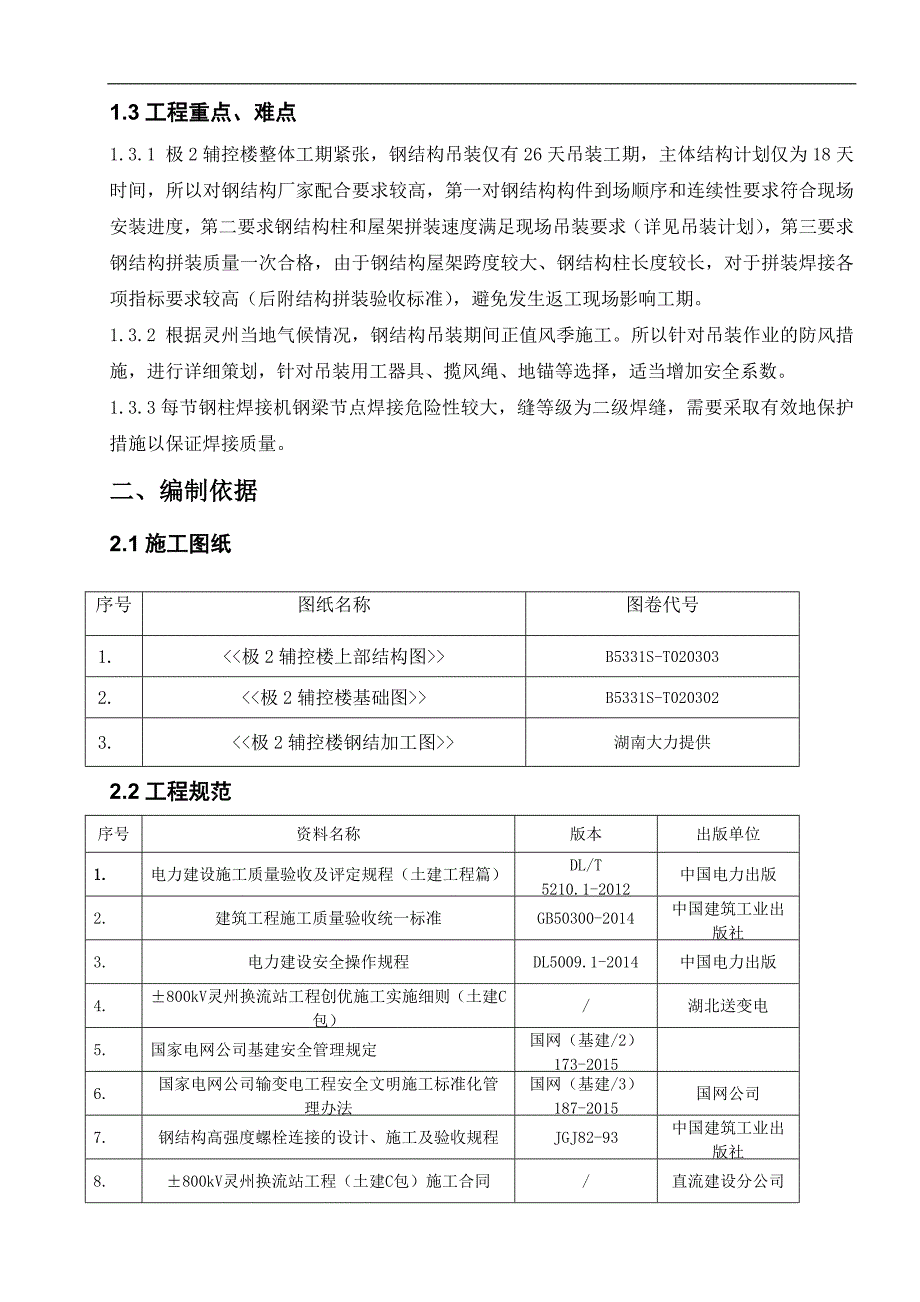

4、34.4二层钢柱42.9三层钢柱29.6一层钢梁36.7二层钢梁30.2三层钢梁17.21.2工程工期极2辅控楼底层钢短柱于2015年4月20安装完毕,具体见极2辅控楼基础施工方案。极2辅控楼钢结构计划于2015年5月20日开始吊装,6月15号安装结束,工期为26天。1.3工程重点、难点1.3.1 极2辅控楼整体工期紧张,钢结构吊装仅有26天吊装工期,主体结构计划仅为18天时间,所以对钢结构厂家配合要求较高,第一对钢结构构件到场顺序和连续性要求符合现场安装进度,第二要求钢结构柱和屋架拼装速度满足现场吊装要求(详见吊装计划),第三要求钢结构拼装质量一次合格,由于钢结构屋架跨度较大、钢结构柱长度较
5、长,对于拼装焊接各项指标要求较高(后附结构拼装验收标准),避免发生返工现场影响工期。1.3.2 根据灵州当地气候情况,钢结构吊装期间正值风季施工。所以针对吊装作业的防风措施,进行详细策划,针对吊装用工器具、揽风绳、地锚等选择,适当增加安全系数。1.3.3每节钢柱焊接机钢梁节点焊接危险性较大,缝等级为二级焊缝,需要采取有效地保护措施以保证焊接质量。二、编制依据2.1施工图纸序号图纸名称图卷代号1.B5331S-T0203032.B5331S-T0203023.湖南大力提供2.2工程规范序号资料名称版本出版单位1.电力建设施工质量验收及评定规程(土建工程篇)DL/T 5210.1-2012中国电力
6、出版2.建筑工程施工质量验收统一标准GB50300-2014中国建筑工业出版社3.电力建设安全操作规程DL5009.1-2014中国电力出版4.800kV灵州换流站工程创优施工实施细则(土建C包)/湖北送变电5.国家电网公司基建安全管理规定国网(基建/2)173-20156.国家电网公司输变电工程安全文明施工标准化管理办法国网(基建/3)187-2015国网公司7.钢结构高强度螺栓连接的设计、施工及验收规程JGJ82-93中国建筑工业出版社8.800kV灵州换流站工程(土建C包)施工合同/直流建设分公司9.国家电网公司施工项目部标准化工作手册2014版国家电网公司基建部10.混凝土结构工程施工
7、质量验收规范GB50204-20152002版中国建筑工业出版社11.钢结构工程施工质量验收规范GB50205-20152001版中国建筑工业出版社12.建筑钢结构焊接技术规程JGJ81-20022002版中国建筑工业出版社三、施工准备3.1技术准备3.1.1施工图纸专业会审完毕,会审中存在的问题已有明确的处理意见。3.1.2施工作业指导书编制完成,并与相关专业讨论确定,完成审批。3.1.3钢构件和附件已经组装完成并通过监理部的验收,且与构件和附件匹配的各种资料已经报审完毕,如构件和附件的出厂合格证、钢板和各种型钢的质量证明文件及复检报告、钢构件焊缝的检测报告、高强螺栓的质量证明文件和复检报告
8、、摩擦面的摩擦系数检验报告等。并以文字资料交付我单位安装。3.1.4起重器械根据结构数据选型完毕,检修及报审完毕,符合现场吊装要求。同时,准备好施工过程中所用仪器、仪表,并经计量部门检测合格、有合格证且在有效期内。3.1.5特殊工种人员必须已取证培训完毕且持证上岗,如焊工必须有焊工证,起重指挥人员必须有起重工证,操作汽车吊人员必须有汽车吊操作证。3.1.6施工作业前,对施工人员进行技术、安全交底,并执行全员签字制度,做到施工人员心中有数,交底时明确技术要求、安全注意事项。3.1.7刚短柱安装处理完毕,轴线验收完毕(对角线误差、轴线偏差),柱边框线验收完毕(根据轴线弹出柱外框线);钢柱标高线验收
9、完毕(+0.5m线),重心位置注明。3.1.8 加固措施准备完毕,揽风绳及地锚体系计算完毕,并准备到位;吊装钢丝绳及卡环选型完毕,并准备到位。3.2参加工作人员的资格和要求项目为满足现场安全、质量、进度要求,建立完善的吊装指挥小组,成立吊装突击队。由项目经理蒋付生担任吊装总负责人,吊装班组队长肖佑泉担任突击队队长,并建立有效的通讯网络,便于现场管理。钢结构吊装指挥小组项目经理(周志勇)总工程师(夏雨)0安全监察部田昕综合管理部汪健质量管理部朱卫华工程管理部张乔斯物资供应部李连海现场经理(方斌)0施工3队施工1队施工2队施工n队钢结构吊装小组通讯网络吊装小组通讯网络职位姓名固定电话手机备注灵州换
10、流站(土建C包)项目部组长副组长组员吊装队队长主要配置人员资格和职责序号作业人员人数资格要求职责1施工负责人1 有组织协调能力,有现场管理经验,有多年建筑施工经验,熟悉施工技术及验收规范。熟知公司的质量、安环及计量体系,负责人员组织配备、分工协调工作,能够及时解决工作中发生的各种问题,合理安排施工。2技术员1要求熟悉施工图纸,有组织才能,熟悉施工技术及验收规范。1、全面负责800KV灵州换流站工程施工的技术工作,组织施工图及技术资料的学习,参加图纸会审,编制钢结构施工技术措施,主持技术交底;2、编制钢结构施工指导书,做施工预算3、深入施工现场指导施工,及时发现和解决技术问题;4、制定钢结构施工
11、方法、工艺;5、负责单位工程二级质量验收,并填写验收单,负责技术资料的收集; 6、技术员的权限:对施工过程中未按施工图纸、未按作业指导书和技术交底进行施工的有权责令其整改;施工质量未达到规范要求的有权责令其返工;对存在重大质量和安全隐患的有权责令停工并及时向上级领导汇报。3安全员1要求现场工作经验丰富,熟悉建筑工程建设安全工作规程,责任心强,忠于职守。1、在上级安全部门的领导下,全面负责安全管理工作;2、执行公司安全管理标准,遵循安全管理规程,作好施工现场的管理工作;3、负责施工现场的安全检查,制止违章作业;4、做好安全违章记录,为安全评比提供直接、真实的依据;5、监督重大危险因素及其控制计划
12、防治措施的落实;6、安全员权限:有权停止正在进行的违章作业,有权对参加施工的单位进行评分,以鼓励安全施工,并建议有关领导,对表现突出的单位和个人进行奖励,有权对违章个人进行就地处罚,有权对有隐患的施工方案提出异议,与技术人员商讨解决。4质检员1要求有质检工作经验,熟悉施工质量检验及评定标准。熟悉施工图,经过培训,有质检员上岗证1、负责钢结构施工全过程的质量监督、检查及质保资料的搜集与整理工作;2、有权对不能保证质量的方案提出异议,请求有关领导批准;3、有权对可能造成质量事故的违章操作,及时制止并报告有关领导处理;4、对不合格的工序有权责令其修改,并禁止下道工序的施工,同时报告有关领导;5、有权
13、对质量较好的单位和个人或出现质量事故的单位和个人建议领导和经济挂钩,实行奖罚。5电工2要求熟悉本工种的操作技能,有一定的施工经验;持证上岗;负责现场施工电源的布设、照明及维护工作6起重工/司锁工长2具有两年起重工工作经验;持证上岗负责施工现场构件的倒运和吊装7安装工(包括高处作业工)30(12)具有多年安装工作经验负责钢结构的安装8焊工6持证上岗,有丰富的施工经验负责钢结构焊接9油漆工4有丰富的施工经验负责对焊缝和施工破坏的涂层进行涂装3.3工器具准备3.3.1仪器,仪表序号名称规格精度等级数量备注1钢卷尺50m1mm1把检测合格2水准仪S30.7mm/1mm1台检测合格3全站仪TKS-20222台检测合格4力矩扳手600N/m1000N/m+5 扭矩值2把5水平尺2把注:以上仪器均计量检验合格,精度满足要求。3.3.2施工作业工机具统计表设备名称型号及额定功率性能、生产能力数量备注直流电焊机AX-40026Kw3电焊条烘焙箱YGCH-X-4005Kw1电热焊条保温筒TRB系列4角向砂轮机JB1193-718喷漆机6c1照明设备1000瓦1000瓦4对讲机103.3.3 吊装设备、机械设备名称规格型号性能、生产能力数量备注汽车吊25t见工况表1台千斤顶5t5t4倒链5/3t
