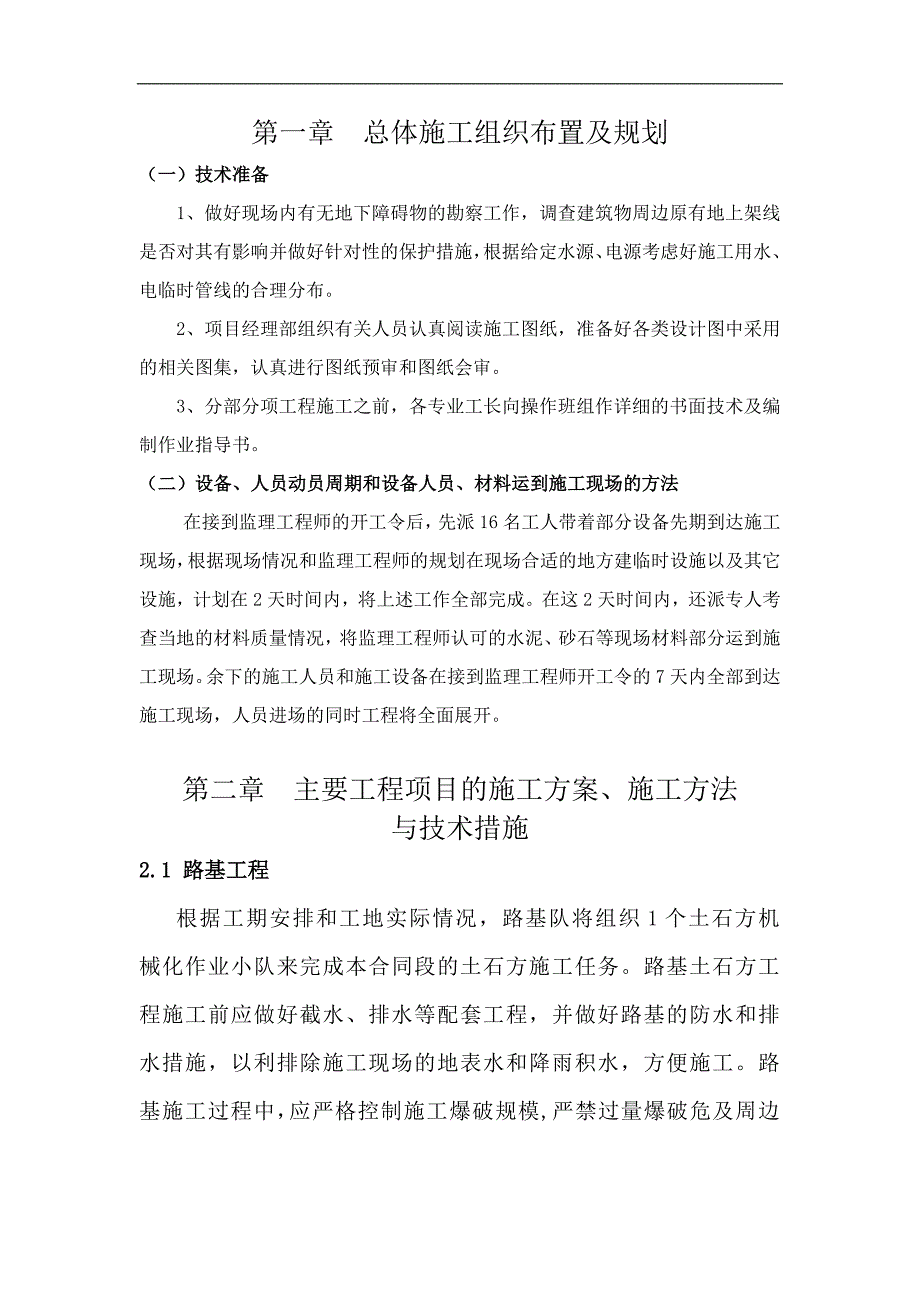

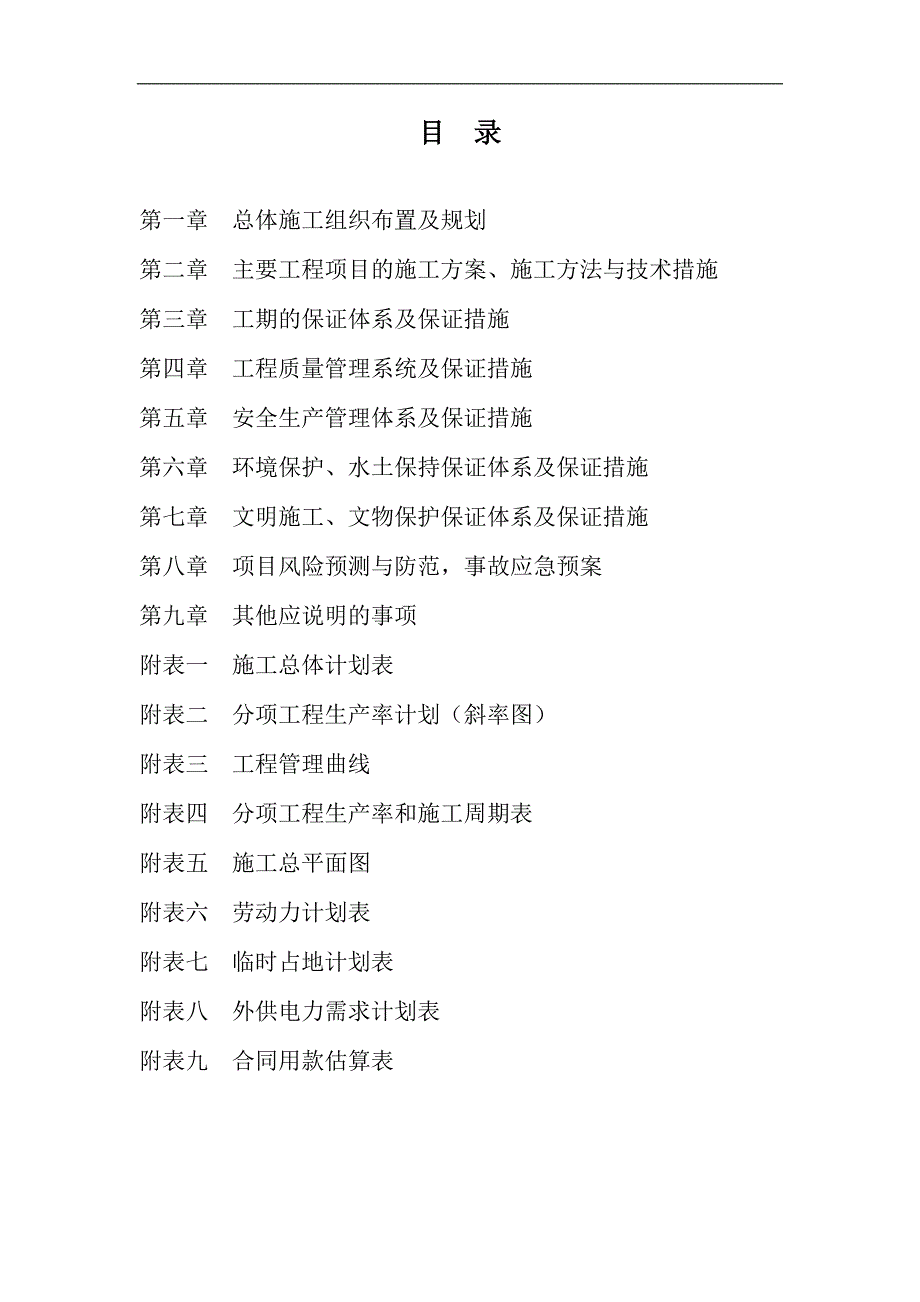

1、目 录第一章 总体施工组织布置及规划第二章 主要工程项目的施工方案、施工方法与技术措施第三章 工期的保证体系及保证措施第四章 工程质量管理系统及保证措施第五章 安全生产管理体系及保证措施第六章 环境保护、水土保持保证体系及保证措施第七章 文明施工、文物保护保证体系及保证措施第八章 项目风险预测与防范，事故应急预案第九章 其他应说明的事项附表一 施工总体计划表附表二 分项工程生产率计划（斜率图）附表三 工程管理曲线附表四 分项工程生产率和施工周期表附表五 施工总平面图附表六 劳动力计划表附表七 临时占地计划表附表八 外供电力需求计划表附表九 合同用款估算表第一章 总体施工组织布置及规划（一）技术
2、准备1、做好现场内有无地下障碍物的勘察工作，调查建筑物周边原有地上架线是否对其有影响并做好针对性的保护措施，根据给定水源、电源考虑好施工用水、电临时管线的合理分布。2、项目经理部组织有关人员认真阅读施工图纸，准备好各类设计图中采用的相关图集，认真进行图纸预审和图纸会审。3、分部分项工程施工之前，各专业工长向操作班组作详细的书面技术及编制作业指导书。（二）设备、人员动员周期和设备人员、材料运到施工现场的方法在接到监理工程师的开工令后，先派16名工人带着部分设备先期到达施工现场，根据现场情况和监理工程师的规划在现场合适的地方建临时设施以及其它设施，计划在2天时间内，将上述工作全部完成。在这2天时间
3、内，还派专人考查当地的材料质量情况，将监理工程师认可的水泥、砂石等现场材料部分运到施工现场。余下的施工人员和施工设备在接到监理工程师开工令的7天内全部到达施工现场，人员进场的同时工程将全面展开。第二章 主要工程项目的施工方案、施工方法与技术措施2.1 路基工程根据工期安排和工地实际情况，路基队将组织1个土石方机械化作业小队来完成本合同段的土石方施工任务。路基土石方工程施工前应做好截水、排水等配套工程，并做好路基的防水和排水措施，以利排除施工现场的地表水和降雨积水，方便施工。路基施工过程中，应严格控制施工爆破规模,严禁过量爆破危及周边居民的生命与财产安全。废方严格按业主指定地点废弃，弃土场应认真

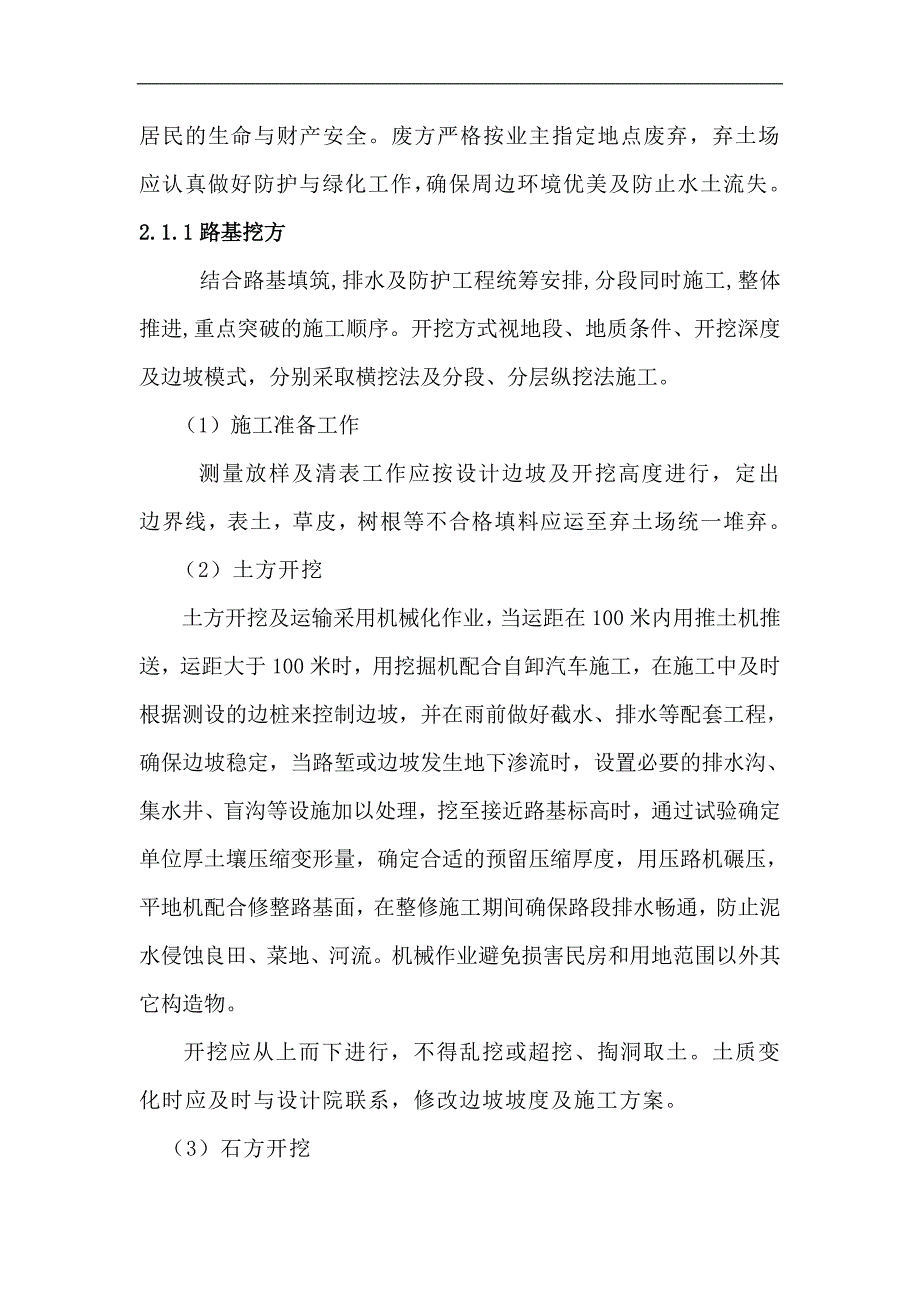

4、做好防护与绿化工作，确保周边环境优美及防止水土流失。2.1.1路基挖方结合路基填筑,排水及防护工程统筹安排,分段同时施工,整体推进,重点突破的施工顺序。开挖方式视地段、地质条件、开挖深度及边坡模式，分别采取横挖法及分段、分层纵挖法施工。（1）施工准备工作测量放样及清表工作应按设计边坡及开挖高度进行，定出边界线，表土，草皮，树根等不合格填料应运至弃土场统一堆弃。 （2）土方开挖土方开挖及运输采用机械化作业，当运距在100米内用推土机推送，运距大于100米时，用挖掘机配合自卸汽车施工，在施工中及时根据测设的边桩来控制边坡，并在雨前做好截水、排水等配套工程，确保边坡稳定，当路堑或边坡发生地下渗流时，
5、设置必要的排水沟、集水井、盲沟等设施加以处理，挖至接近路基标高时，通过试验确定单位厚土壤压缩变形量，确定合适的预留压缩厚度，用压路机碾压，平地机配合修整路基面，在整修施工期间确保路段排水畅通，防止泥水侵蚀良田、菜地、河流。机械作业避免损害民房和用地范围以外其它构造物。开挖应从上而下进行，不得乱挖或超挖、掏洞取土。土质变化时应及时与设计院联系，修改边坡坡度及施工方案。 （3）石方开挖路基开挖时采用纵断面开挖，以增加开挖工作面。对于风化层和松软岩石部位，用大马力推土机推挖。边坡用人工清刷。根据本合同段石方开挖特点，次坚石和坚石地段采用深孔控制爆破。采用钻机进行深孔控制爆破是把一桩形药包分散在岩体内
6、进行爆破，既控制飞石，又控制爆破振动波，最大限度消除爆破振动波对边坡稳定及山体滑坡地段对附近民房及构造物的影响，起爆方式采用毫秒微差起爆技术。利用微差挤压爆破可以辟开新的自由面，压缩波与反射波的相互迭加，石块粒径能够控制，爆破效果好，便于装运做填料。在深孔控制爆破施工中，按照设计要求对场地布局分梯段整平，规范布孔操作和孔位选择，钻孔孔向与坡面线的角度一致，严格控制装药量，注意装药与填塞质量和起爆等工序，选择适宜时间作为放炮时间，避免作业干扰，提高爆破效率。选取和制造合适的监控面，确保爆破飞石方向，不影响附近居民。 （4）边坡开挖修整 土方边坡开挖修整采用人工配合反铲挖掘机削坡处理。施工过程中应
7、注意边坡开挖的防护措施，当自上而下开挖一级边坡以后，应立即依据设计要求，做好开挖的边坡的防护，防止开挖后的边坡的崩塌与滑落。（5）路槽整平碾压当开挖施工接近设计标高时要注意开挖深度，避免超挖。当挖至设计标高时用推土机整平到符合规范要求的质量标准，使用振动压路机碾压达到设计要求的密实度，路肩用人工整修成形。2.1.2路基填方本段为填土路基，按四区段，八流程填筑施工。四区段是“填土、平整、碾压、检测”。八流程是：施工准备基底处理分层填筑摊铺平整碾压夯实检验签证路基整形边坡整修。各区段流程单独作业，不许交叉作业。 （1）施工准备工作施工准备工作的主要内容如下：土场土质试验、填土压实工艺试验、施工测量
8、放样建立地面防排水系统。 沿线填料土质调查试验 在路堤填筑前，根据沿线的情况对用于填方的土样按公路土工试验规程（JTJ051-93）规定的方法进行颗粒分析，含水量与密实度、液限和塑限，有机含量，承载比（CBR）试验和击实试验。确定出土的最大密实度，最佳含水量，液性指数、有机物、可溶盐、硫化物含量，并绘制颗粒级配曲线等，获取足够的数据信息，并根据试验结果进一步判定土的工程性质，土方量变化率与设计值，规范允许值加以比较，为施工设计提供依据，以确定最佳实施性施工方案。填方压实工艺试验用于路基填方的各种主要填料，在开工前结合施工路段用路堤填料铺筑长度不小100m全幅路基的试验路段进行现场压实试验。目的
9、是核对室内试验结果，确定工艺参数及施工方法，其主要内容包括：各种机械的最佳组合方式选定，最佳松铺厚度、最佳压实遍数及压实速度的选定，合理的工艺流程和施工方法选定，切合实际的土方量变化率的核定等。从而找出机型、厚度、压实遍数同判定指标的规律曲线，确定出标准的实用工艺。并将试验结果报监理工程师核准。施工测量放样开工前按图低要求进行现场放样。按测量规程，根据地形标定出路基边缘，零填线、坡脚线、边沟轴线供土场轮廓。其桩距平坦地段为20米，陡坡地段为10米，地形突变单独设桩。并在施工中每填筑一层，按设计及规范要求放样一次，以控制填土边缘和边坡。放样所用的桩橛应带有明显标志。建立地面防排水系统在施工前，按
10、设计要求的断面尺寸及确定的排水沟位置，开挖出排水沟，以保证施工场地不受积水、冲刷破坏，且避免造成环境的污染和破坏。（2）清表填方路段应将路基范围内的树根全部挖除并将坑穴填平夯实。填土范围内原地面表面的种植土、草皮及其它有机物应予清除，清除深度为30cm或设计规范要求。路堤基底清理后应予以压实。（3）分层填筑填料要求路堤填料应在图纸或监理工程师指定地点获得，其品质符合图纸要求及规范规定。透水性良好的填料可不受含水量的限制，但透水性不良或不透水的填料，应控制其含水量在接近最佳含水量时才能进行压实作业。填筑工艺路堤采用水平分层填筑的方法施工。对土质填料，每层松铺厚度应小于30cm，且按分层进行填筑碾
11、压密度实。施工时，路堤每侧超填宽度应不小于30cm。摊铺整平每层路堤填料用推土机摊平、刮平，横纵方向保持平顺均匀以保证压实效果。摊铺平整后的填料面应留有2%3%的横坡以利排水。构筑物周围的填料以人工加以整平并用小型机具夯实。洒水或晾晒用于路堤填筑的各种填料应每5000m3（或在土样变化时）或根据天气情况，测定其天然含水率，并与该种填料的最佳含水率进行比较以确定是洒水还是晾晒。洒水采用洒水车进行，晾晒采用推土机用松土器纵横翻松晾晒，待填料的湿度达到给定的最佳含水量Wopt+2%3%时再压实。压实土层填料采用振动压路机碾压，构筑物周围的填土则用小型机械夯实。各种填料的压实工艺参数，根据压实试验结果
12、决定，并根据施工现场的实际情况加以调整。路堤的压实度可由压实遍数控制，并按要求的频率即时进行压实度检测。路堤基底及路堤每一层施工完成后，将该层宽度、填筑厚度、压实厚度、逐桩标高和压实度等检测资料，报监理工程师审查批准后，才能进行上一层施工。路基整型路堤填筑工程完工，经检测达到设计要求或规范要求后，应检查测量路床面的中心线和标高，以及路基宽度和边坡坡度，检查测量完毕后，进行路基整型。路基整型按设计要求及规范规定进行，边坡整型用人工由上而下以超填修挖的方式进行。成型后的路堤满足质量评定标准的要求。一般路基填筑施工工序详见“路基填筑施工工艺框图”。（4）路基压实度控制在施工过程中严格按照技术规范规定
13、，控制路堤填筑压实度，其标准见下表：土质路堤压实度标准项目分类路面底面以下深度（m）填料最小CBR值（%）压实度（%）填料最大粒径（mm）路堤上路床00.3693100下路床0.30.8493100上路堤0.81.5390150下路堤1.5290150零填及路堑路床00.36931002.1.3 特殊路基处理：填挖交界处理路基施工 施工前首先清理老土,开挖台阶分层填筑碾压,当填挖交界处的路基10米范围内填挖高差大于5米时应在路槽底部作超挖回填处理,超挖回填长度不小于10米。2.2 防护及排水工程2.2.1浆砌片石护脚1、测量放样：基础的底宽度为基础的尺寸加两侧预留排水或砌筑站人的宽度，划出开挖
14、范围，钉好桩位，在施工场地附近布置控制桩，以便经常核对砌体位置。2、根据测量放样的基坑施工范围和深度进行开挖 3、立样板、线架挖基完成后，浆砌片石砌筑之前，要根据砌体的形式，做出样板、线架，有关的各部尺寸、变化点的高程要标定在线架与样板上，施工中可经常检查、核对，能较好地控制施工质量。 4、拌制砂浆、清洗片石按施工用砂和水泥，以及砂浆设计标号，选出砂浆的配合比。用砂浆拌和机进行拌合，拌合时按分次投料水泥裹砂法工艺施工，即将拌合用量70%的水加入拌合机，同时加放全部的砂，拌合1520秒后，加入水泥，拌合3040秒后再加入剩余的水，拌合5070秒后出罐使用。拌好的砂浆要有较好的和易性和流动性，直观
15、检查时，用手抓一把砂浆，以指缝不流浆，松手后砂浆团不松散为宜。拌合砂浆的同时，要选择、加工片石，片石宜倒在砂垫层或草垫上，对于有泥污和水锈的片石要清洗干净，对于凹凸的片石要粗略凿琢。 5、运砂浆、片石砂浆要随运随用，不宜拌制过多，以免凝结影响砂浆的质量。砂浆运输时采用斗车、翻斗车进行，困难地段使用砂浆胶桶挑运至砌筑地点，倒入灰槽内。严禁随处乱倒。片石和砂浆的运输是同时进行的，洗刷干净的片石，用斗车、单双轮车或人工抬运至砌筑地点，卸下时轻起轻落，放于跳板或没有污泥的地方，严禁随意乱砸，以免伤人或砸坏已砌好初凝的砌体，尤其由高处向低处运石时，更要注意安全和质量。 6、砌筑基础砌筑施工时，如基底为土基，应夯实后直接坐浆，以挤浆法砌筑使砌石时砂浆饱满，不留有空洞，严禁小块石集中使用，在大块石之间，为了节省砂浆可以用小块石填塞，但要保证片石周围有砂浆包裹，严禁“硬碰硬”，砂浆要仔细捣固密实。砌石将分层进行，砌体过长时分段砌筑，并按设计预留伸缩缝。两相邻
