1、技术交底记录（表C2-5）编号工程名称某某市南水北调市内配套工程某某庄水厂（一期）工程-引输水工程分部工程名称5#施工竖井6#施工竖井区间分项工程名称防水层施工施工单位某某建工集团有限责任公司交底日期2013年11月25日交底内容：一、适用范围5#施工竖井6#施工竖井区间输水管线防水层施工。二、施工准备1 、技术准备1.施工前做好施工图纸的会审，施工方案已完成审批。2.防水板材及相关材料已进场验收。2、 材料要求1.EVA防水板厚度不小于1.2mm，无变色、波纹、斑点、刀痕、撕裂、小孔等外观缺陷，卷材品种规格是否与设计相符。2.无纺布每平米重量不小于250g，外观整洁，布料均匀，无明显缺陷。3
2、.取样复检：按规定取样检查防水材料物理性能和机械性能指标，符合设计及规范要求。3、机具设备1. 设备：射钉枪、防水板热焊机等。2. 工具：钢钉、热风焊枪、塑料垫片4、 作业条件1. 输水管线初衬施工已完成，隧道尺寸通过检验，满足施工及设计要求。2. 现场整理已完成，不会对施工造成影响。3. 防水层应在初期支护结构趋于基本稳定（水平收敛小于0.2mm/d，拱顶沉降小于0.15mm/d）后方可进行施做。三、施工工艺1工艺流程施工准备混凝土基面整修铺设无纺布安装塑料垫片挂防水板防水板焊接检查、补焊结束。审核人交底人接受交底人本表由施工单位填写。技术交底记录（表C2-5）编号工程名称某某市南水北调市内

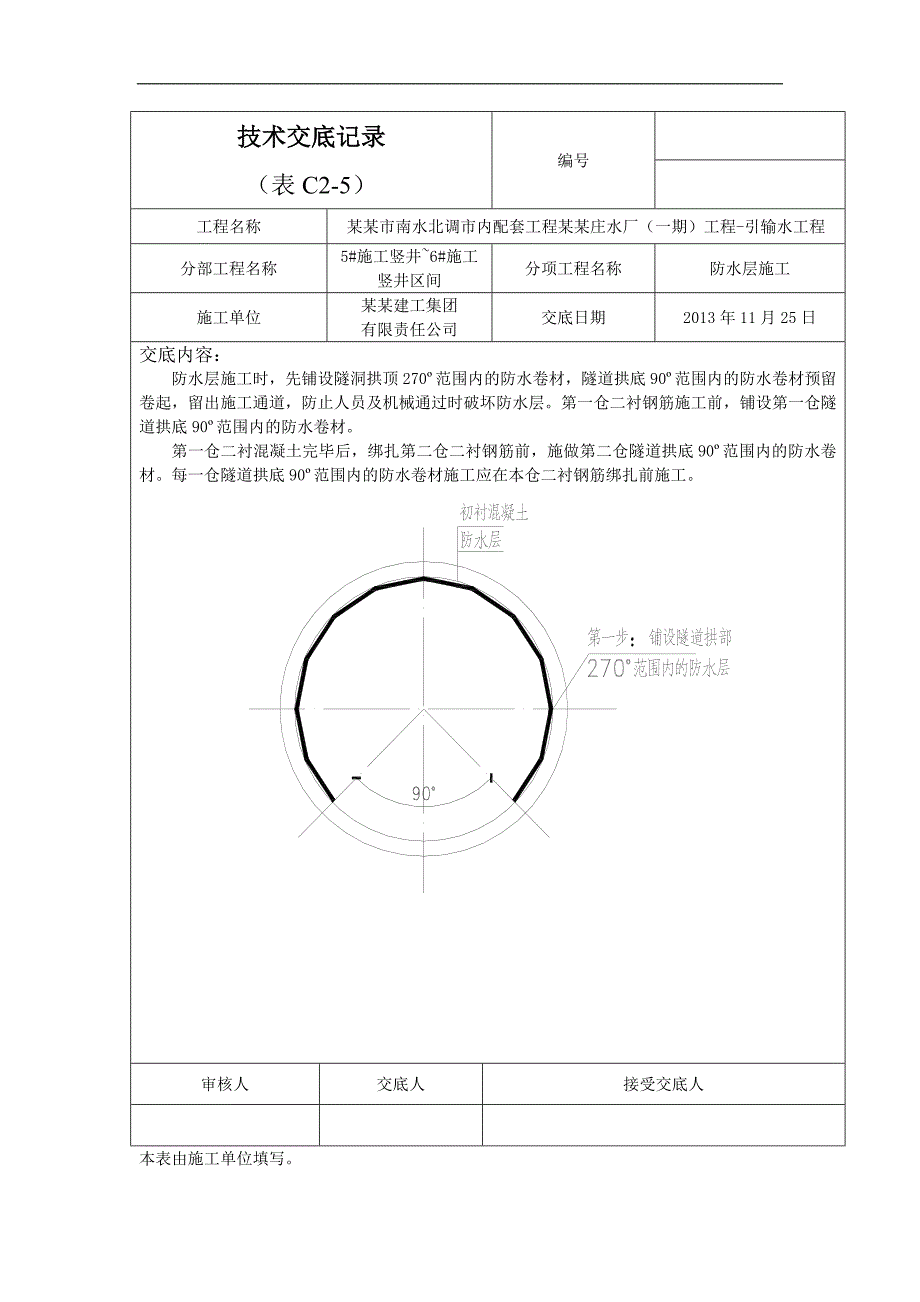

3、配套工程某某庄水厂（一期）工程-引输水工程分部工程名称5#施工竖井6#施工竖井区间分项工程名称防水层施工施工单位某某建工集团有限责任公司交底日期2013年11月25日交底内容：防水层施工时，先铺设隧洞拱顶270范围内的防水卷材，隧道拱底90范围内的防水卷材预留卷起，留出施工通道，防止人员及机械通过时破坏防水层。第一仓二衬钢筋施工前，铺设第一仓隧道拱底90范围内的防水卷材。第一仓二衬混凝土完毕后，绑扎第二仓二衬钢筋前，施做第二仓隧道拱底90范围内的防水卷材。每一仓隧道拱底90范围内的防水卷材施工应在本仓二衬钢筋绑扎前施工。审核人交底人接受交底人本表由施工单位填写。技术交底记录（表C2-5）编号工
4、程名称某某市南水北调市内配套工程某某庄水厂（一期）工程-引输水工程分部工程名称5#施工竖井6#施工竖井区间分项工程名称防水层施工施工单位某某建工集团有限责任公司交底日期2013年11月25日交底内容：审核人交底人接受交底人本表由施工单位填写。技术交底记录（表C2-5）编号工程名称某某市南水北调市内配套工程某某庄水厂（一期）工程-引输水工程分部工程名称5#施工竖井6#施工竖井区间分项工程名称防水层施工施工单位某某建工集团有限责任公司交底日期2013年11月25日交底内容：2基面处理对初期支护的渗漏水情况进行检查，并采取有效措施进行处理，铺设防水板的基面应无明水流，否则应进行初支背后的注浆或表面刚
5、性封堵处理，待表面无明水流后才能进行下道工序。铺设防水板的基面应坚实、平顺、圆滑，表面平整、无空鼓、裂缝、无酥松、无渗漏水，对锚杆头、钢筋头等进行切除，并用1：2.5的水泥砂浆圆顺覆盖，进行找平处理，清扫基层上的所有杂物，避免浇筑混凝土时刺破防水板。钢筋网等凸出部分，先切断后用锤铆平抹砂浆素灰如下图。有凸出的钢管时，将表面整平后再用砂浆抹平，示意图如下图。补喷砼使其表面平整圆顺，凹凸量不得超过3cm，且凹凸深度/相邻凸面间最小间距1/6。如下图。测量断面，对隧道净空进行量测检查，对个别欠挖部位进行处理，以满足空要求；同时准确测放拱顶中线。审核人交底人接受交底人本表由施工单位填写。技术交底记录（
6、表C2-5）编号工程名称某某市南水北调市内配套工程某某庄水厂（一期）工程-引输水工程分部工程名称5#施工竖井6#施工竖井区间分项工程名称防水层施工施工单位某某建工集团有限责任公司交底日期2013年11月25日交底内容：3缓冲层施工基面处理完成后铺设无纺布。首先采用简易作业支架将单幅无纺布固定到预定位置，然后用与防水板相配套的圆垫片及射钉将无纺布固定在喷射混凝土上。圆垫片及射钉按正梅花型布置，隧道两侧中心线上下45范围的固定间距为0.6m；顶拱90范围的固定间距为0.4m；底拱90范围的固定间距为1m；基面凹处应布设圆垫片固定，以免防水层在此处绷紧吊空，浇注二衬混凝土时拉破。无纺布铺设要松紧适度
7、，使之能紧贴在喷射混凝土表面，不致因过紧被撕裂；过松，影响防水板挂设。铺设缓冲层时沿隧洞环向进行铺设，无纺布应尽量与基面密贴，不得拉得过紧或出现过大的皱褶，以免影响防水卷材的铺设，同时在分段铺设的缓冲层连接部位应预留不少于200mm的搭接余量。4防水板铺挂铺设前进行精确放样，弹出标准线进行试铺后确定防水板一环的尺寸，尽量减少接头。防水板铺设采用专用的作业台架铺设，整卷起吊，无钉铺设工艺。沿隧道纵向从拱顶向两侧铺设，防水板铺设要有一定松驰量。防水板与固定缓冲层垫圈上的圆垫片采用电热压焊器热熔焊接。焊接应牢固可靠，避免浇筑和振捣混凝土时发生脱落。环向铺设时，下部防水板应压住上部防水板。防水板固定时
8、不应拉的过紧或出现大的鼓包，铺设好的防水板应与基面凹凸起伏一致，保持自然、平整、伏贴，以免影响二衬灌注混凝土的尺寸或使防水板脱离圆垫片。审核人交底人接受交底人本表由施工单位填写。技术交底记录（表C2-5）编号工程名称某某市南水北调市内配套工程某某庄水厂（一期）工程-引输水工程分部工程名称5#施工竖井6#施工竖井区间分项工程名称防水层施工施工单位某某建工集团有限责任公司交底日期2013年11月25日交底内容：防水板之间的搭接缝采用双焊缝进行热熔焊接，焊缝的有效焊接宽度不应小于15mm，搭接宽度不小于100mm，焊接应均匀连续，焊接严密，不得有假焊、漏焊、焊焦、焊穿等现象。相邻两幅卷材接缝应错开，
9、错开位置距结构转角处不应小于600mm。三层以上塑料防水板的搭接形式必须是“T”型接头。防水板纵向搭接与环向搭接处，除按正常施工外，应再覆盖一层同类材料的防水板材，用热焊焊接。防水板搭接示意图审核人交底人接受交底人本表由施工单位填写。技术交底记录（表C2-5）编号工程名称某某市南水北调市内配套工程某某庄水厂（一期）工程-引输水工程分部工程名称5#施工竖井6#施工竖井区间分项工程名称防水层施工施工单位某某建工集团有限责任公司交底日期2013年11月25日交底内容：5焊缝质量检查在防水板熔接部位用空气检测器（检漏器）往两道焊缝间（两端封堵）打气，当气打到0.25Mpa时，持续不少于5min，压力下
10、降在20%以内则熔接质量合格，压力下降过快则说明有渗漏，则在焊缝上涂检测液，再次充气检测，查出漏气部位，对漏气部位进行补焊。防水板铺设完成后对其表面进行全面的检查，发现破损部位及时进行补焊，补丁应剪成圆角，不得有三角形或四边形、等尖角存在，补丁边缘距破损边缘的距离不小于70mm，补丁应满焊，不得有翘边空鼓。6防水板保护层施工底板防水板铺设完成后及时施做保护层，保护层采用厚度不小于1.5mm厚的HPDE膜，铺设范围为一衬拱底90，点焊在防水板上，铺设时注意不得紧绷。7永久设备布置处防水结构施工输水管线在桩号3+700断面位置布置永久监测设备。永久监测设备信号缆沿初衬基面敷设引至图中所示位置集中穿
11、防水板，穿防水板套带底座钢管（2根80钢管）引入二衬，分散引至底部平台（此施工方法根据设计给初步设计图编写，如正式图出来有变化，再进行更改）。信号缆穿异形防水板详见下图。审核人交底人接受交底人本表由施工单位填写。技术交底记录（表C2-5）编号工程名称某某市南水北调市内配套工程某某庄水厂（一期）工程-引输水工程分部工程名称5#施工竖井6#施工竖井区间分项工程名称防水层施工施工单位某某建工集团有限责任公司交底日期2013年11月25日交底内容：8防水板施工控制要点防水板铺设要松紧适度，使之能与无纺布充分接合并紧贴在喷射混凝土表面。防止过紧或过松，防水板受挤压破损或形成人为蓄水点。防水板表面平顺，无
12、褶皱、无气泡、无破损等现象。防水板间搭接缝应与变形缝等防水薄弱环节错开1m以上。防水板破损处修理。如发现防水板有破损，必须及时修补。先取一小块防水板，除尽两防水板上的灰尘后，将其置于破损处，然后用手动电热熔接器熔接。熔接质量用真空检测器检测，若不合格必须重新修补。当基面轮廓凸凹不平时，要预留足够的松散系数，使其留有余地，并在断面变化出增加悬挂点，保证缓冲面与混凝土表面密贴。焊缝若有漏焊、假焊应予补焊；若有烤焦、焊穿处以及外露的固定点，必须用塑料片焊接覆盖。防水层铺设完成后注意保护工作，避免人为破坏防水板，在钢筋安装过程中，现场安排专人看守，发现破损处及时做好标记机记录，待钢筋安装完成后进行全面
13、的补焊和验收。四、质量要求1、基本要求防水材料的质量、规格、性能等必须符合设计和规范要求。防水卷材铺设前要对喷射混凝土基面进行认真地检查，不得有钢筋凸出的管件等尖锐突出物：割除尖锐突出物后，割除部位用砂浆抹平顺。隧道断面变化处或转弯处的阴角应抹成半径不小于50mm的圆弧。防水层施工时，基面不得有明水；如有明水，应采取措施封堵或引流。2、外观鉴定防水层表面平顺，无折皱、无气泡、无破损等现象，与洞壁密贴，松紧适度，无紧绷现象。接缝、补眼粘贴密实饱满，不得有气泡、空隙。3、充气检测防水板焊接完毕后采用检漏器进行充气检测，充气检查压力为0.25MPa，保持该压力不少于5min，压力下降小于20%为合格
