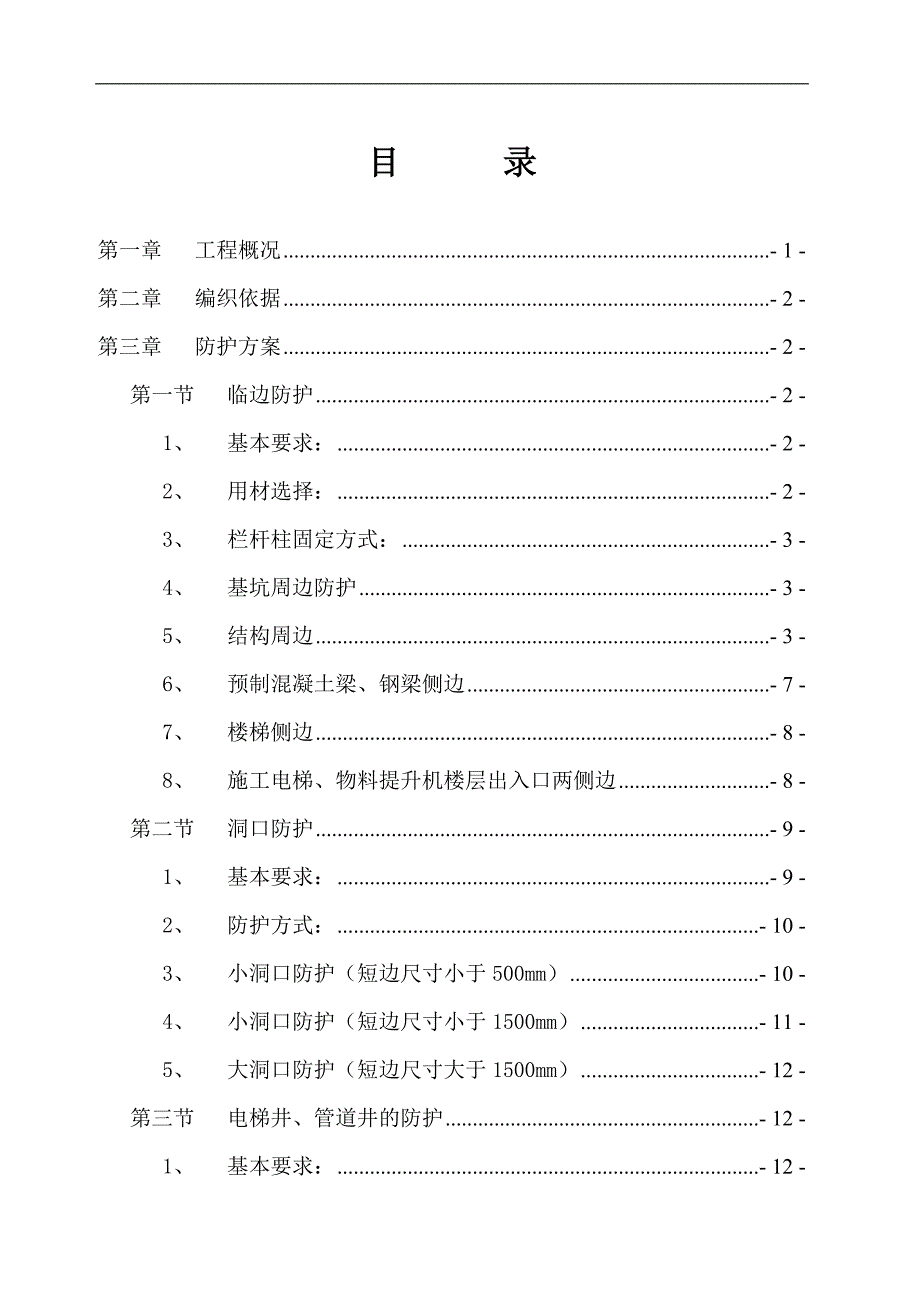

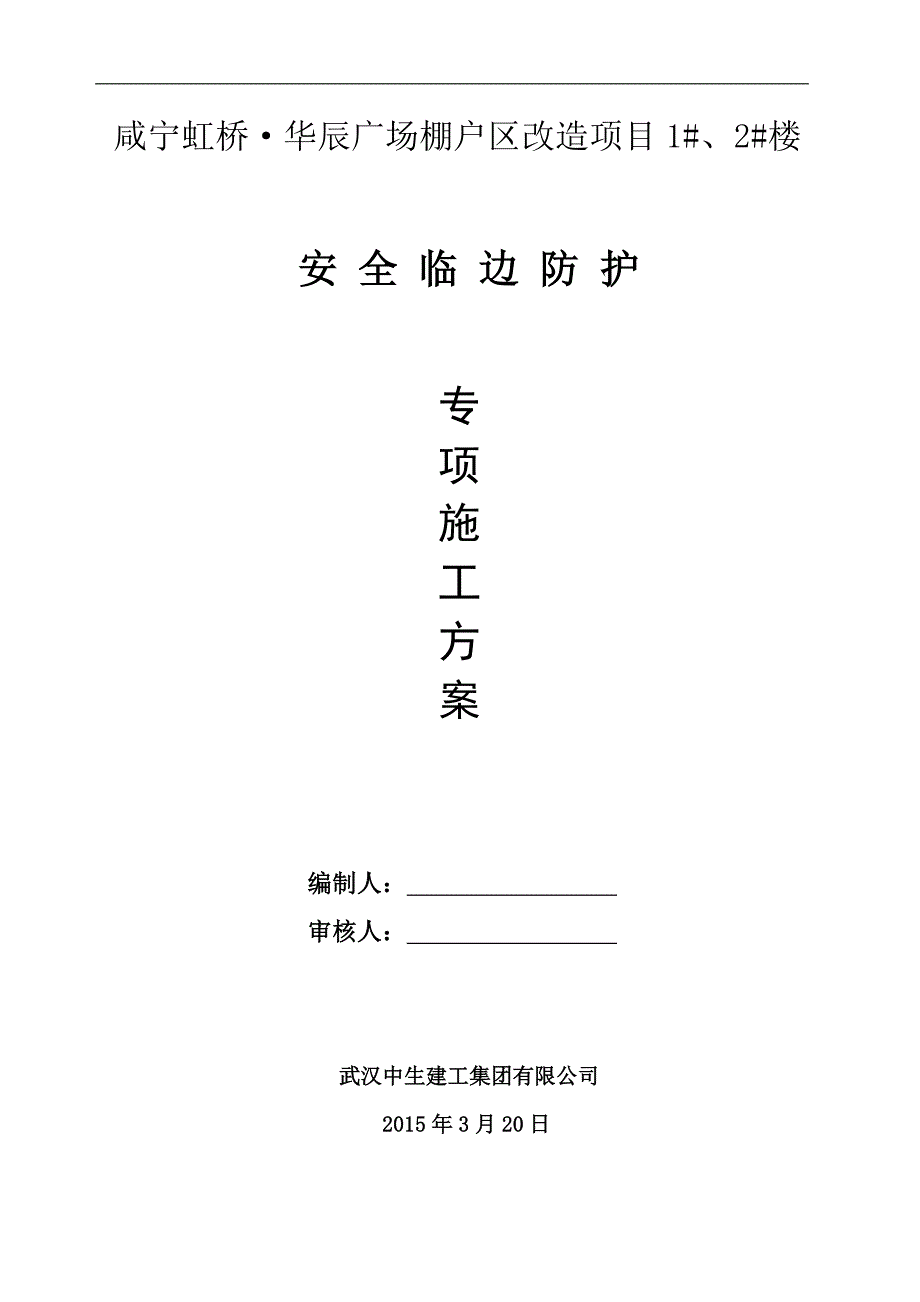

1、咸宁虹桥华辰广场棚户区改造项目1#、2#楼安 全 临 边 防 护专项施工方案 编制人： 审核人： 武汉中生建工集团有限公司2015年3月20日目 录第一章工程概况- 1 -第二章编织依据- 2 -第三章防护方案- 2 -第一节临边防护- 2 -1、基本要求：- 2 -2、用材选择：- 2 -3、栏杆柱固定方式：- 3 -4、基坑周边防护- 3 -5、结构周边- 3 -6、预制混凝土梁、钢梁侧边- 7 -7、楼梯侧边- 8 -8、施工电梯、物料提升机楼层出入口两侧边- 8 -第二节洞口防护- 9 -1、基本要求：- 9 -2、防护方式：- 10 -3、小洞口防护（短边尺寸小于500mm）- 10

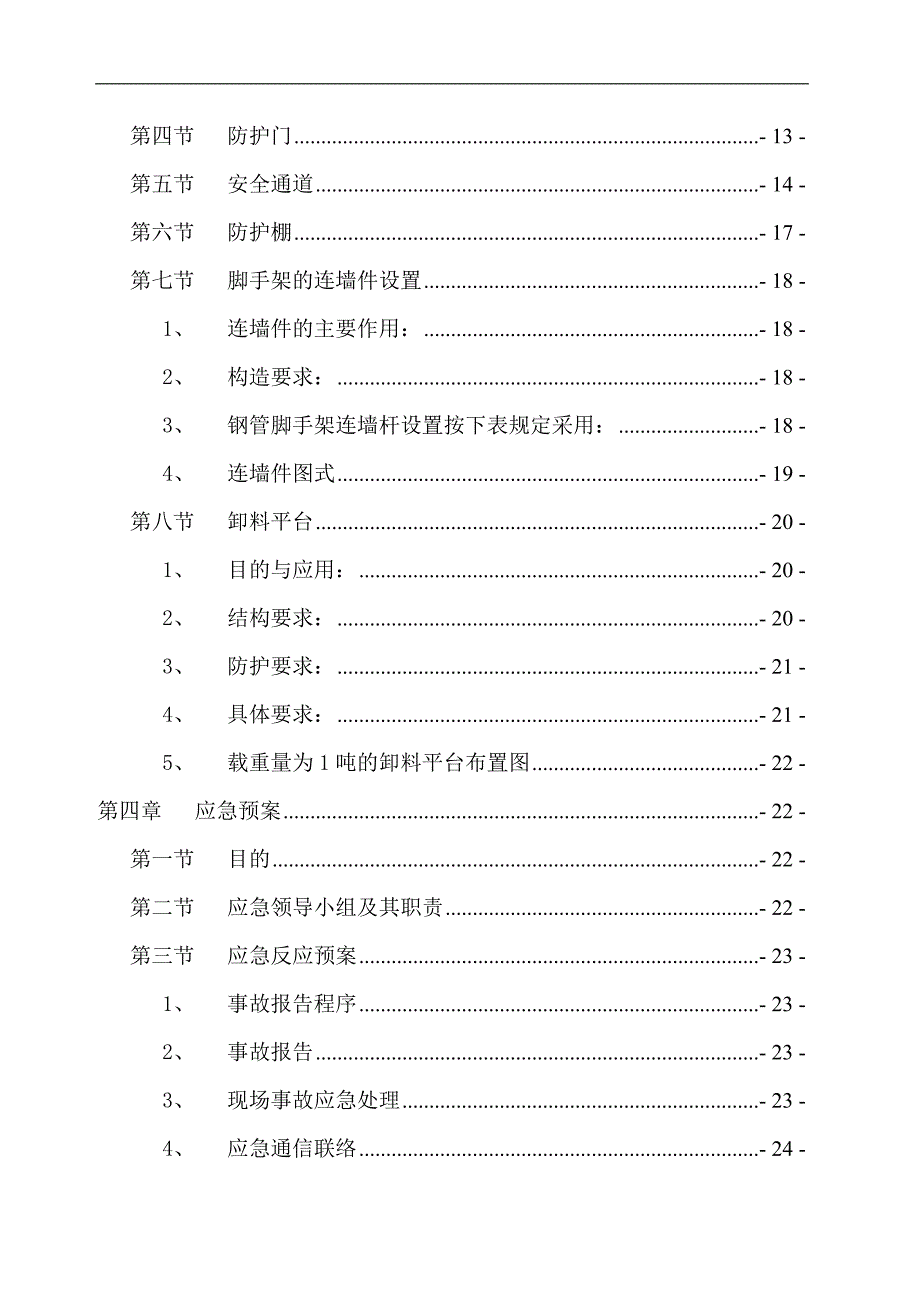

2、 -4、小洞口防护（短边尺寸小于1500mm）- 11 -5、大洞口防护（短边尺寸大于1500mm）- 12 -第三节电梯井、管道井的防护- 12 -1、基本要求：- 12 -第四节防护门- 13 -第五节安全通道- 14 -第六节防护棚- 17 -第七节脚手架的连墙件设置- 18 -1、连墙件的主要作用：- 18 -2、构造要求：- 18 -3、钢管脚手架连墙杆设置按下表规定采用：- 18 -4、连墙件图式- 19 -第八节卸料平台- 20 -1、目的与应用：- 20 -2、结构要求：- 20 -3、防护要求：- 21 -4、具体要求：- 21 -5、载重量为1吨的卸料平台布置图- 22 -
3、第四章应急预案- 22 -第一节目的- 22 -第二节应急领导小组及其职责- 22 -第三节应急反应预案- 23 -1、事故报告程序- 23 -2、事故报告- 23 -3、现场事故应急处理- 23 -4、应急通信联络- 24 -第一章 工程概况工程名称: 咸宁虹桥华辰广场棚户区改造项目1#、2#楼；工程负责人: 朱文斌；技术负责人：龚宗智；工程建设地点: 咸宁温泉淦河大道80号；地下层数: 1层；，地上5至26为标准层，层高3.0米；建筑总高度(m): 87.570m；总建筑面积():41442.18m2,；结构类型: 框架剪力墙结构；建设单位: 咸宁虹桥置业有限公司；设计单位: 湖北华宇高科
4、建筑设计咨询有限公司；监理单位: 北京中景恒基工程管理有限公司；勘察单位: 咸宁市建筑勘察设计有限公司；施工单位: 武汉中生建工集团有限公司；总工期(天): 720日历天。第二章 编制依据本方案根据咸宁市建筑施工现场安全质量标准化达标实施手册，咸宁虹桥华辰广场棚户区改造项目1#、2#楼施工图纸，施工组织设计，施工现场的实际情况等。第三章 防护方案第一节 临边防护为保证施工作业活动、行人安全，凡是施工作业平台、行人通道，无论是高于地面或低于地面，其所在的基坑周边、结构周边等必须设置防护栏杆。1、 基本要求：(1)、防护栏杆应由上下两道横杆及栏杆柱组成，上杆离地高度为1.2m，下杆离地高度0.6m
5、。横杆长度2m时，必须加设栏杆柱。(2)、栏杆柱固定及其与横杆连接，其整体构造应使防护栏杆稳定、牢固，人力不会摇晃。(3)、防护栏杆必须设置自上而下的密目安全网封闭，或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。(4)、当临边外侧临街道时，除设置防护栏杆外，敞口立面必须采取满挂密目安全网作全封闭处理。2、 用材选择：(1)防护栏杆采用钢筋时，各杆件直径要求见下表，应电焊固定。杆件名称上横杆下横杆栏杆柱杆件直径16mm14mm18mm(2)防护栏杆采用钢管时，应统一采用483.5mm钢管，以扣件连接。(3)以其它钢材，如角钢（不小于L638的角钢），等作防护栏杆时，应选用强度相当的规格
6、，以电焊固定。3、 栏杆柱固定方式： (1) 当在基坑四周固定时，可采用钢管打入地面500700mm深，钢管离边口的距离不应小于500mm。 (2)当在混凝土楼面、屋面或墙面固定时，可用预埋件与钢管或钢筋焊接固定，钢管离边口距离应为200300mm。 (3)当在砖或砌块等砌体上固定时，可预先砌入规格为806mm弯转扁钢作预埋的混凝土块，用上述方法固定。4、 基坑周边防护5、 结构周边（1）结构周边防护栏杆搭设立面图示（2）结构周边防护栏杆搭设平面图示根据结构特点不同，安全防护设施的平面布置也不同，具体分以下几种情况。结构柱、墙截面尺寸小于500的无悬挑板结构周边防护结构柱、墙截面尺寸大于500
7、的无悬挑板板边防护悬挑板挑出长度小于500的悬挑板悬挑板挑出长度大于500的悬挑板边（3）结构周边防护栏杆柱固定方式图示直接在混凝土楼板上预埋1.41.5m的钢管预埋钢筋头预埋短钢管预埋件（套筒承插式）膨胀螺栓固定式6、 预制混凝土梁、钢梁侧边构件吊装前，预先在梁两端焊接（或螺栓卡压固定）临时立柱，将10以上钢丝绳用花篮螺栓紧绷于临时立柱上作为安全绳，当梁跨度大于8米时，中间应加设临时立柱。7、 楼梯侧边常规的住宅楼、办公楼楼梯可采用钢管扣件搭设防护栏杆，在梯井两端设置通高立杆，然后搭设斜杆即可。对于特殊的楼梯，如圆弧、单跑、梯井过大的，采用钢筋与预埋件焊接临时栏杆。8、 施工电梯、物料提升机
8、楼层出入口两侧边施工电梯、物料提升机楼层卸料平台应采用钢管、扣件搭设，两侧边的防护栏杆也应采用钢管、扣件搭设，同时自上而下加挂安全立网或满扎竹笆或采用层板封闭防护。第二节 洞口防护因工程本身存在或因工序需要而产生的，使人与物有坠落危险而危及人身安全的洞口，均应采取防护措施。1、 基本要求：（1）、板与墙洞口，必须设置牢固的盖板、防护栏杆、安全网或其它防坠落的防护措施。（2）、钢管桩、钻孔桩等桩孔上口，杯形、条形基础上口，未填土的坑槽，以及天窗、地板门等处，均应按洞口防护设置稳固的盖件。（3）、施工现场通道附近的各类洞口与坑槽等处，除设防护设施与安全标志外，夜间还应设红灯警示。2、 防护方式：（
9、1）楼板、屋面和平台等面上短边尺寸小于25cm但大于2.5cm的孔口，必须用坚实的木盖板盖严，承受500N的竖向荷载。盖板应能防止挪动移位。（2）楼板面等处边长2550cm的洞口、安装预制构件时的洞口以及其它各类洞口，可用竹、木等作盖板，盖住洞口。盖板能承受1000N的竖向荷载，并须保持四周搁置均衡，并有固定其位置的措施。（3）边长在50150cm的洞口，必须设置以扣件扣接钢管而成的10001000mm的网格，并在其上满铺竹笆或脚手板。也可采用贯穿于混凝土板内的钢筋构成防护网，钢筋网格间距不得大于20cm，并在其上满铺竹笆或脚手板。（4）边长在150cm以上的洞口，四周设防护栏杆，洞口下张设安
10、全平网。（5）墙面等处的竖向落地洞口，应加装开关式、工具式或固定式防护门，门栅网格间距不应大于15cm，也可采用防护栏杆挂安全立网，下设200mm高的挡脚板。（6）下边沿至楼板或底面低于80cm的窗台等竖向洞口，如侧边落差大于2m，应加设1.2米高临时护栏。（7）对邻近的人与物有坠落危险性的其它竖向孔、洞口，均应予以盖严，或加以防护。3、 小洞口防护（短边尺寸小于500mm）（1）楼板、屋面和平台等面上短边尺寸小于250mm但大于25mm的孔口，必须用坚实盖板盖没。盖板上钉短木枋,让其卡在洞口防止挪动移位。（2）楼板面等处边长为250-500mm的洞口、安装预制构件时的洞口以及缺件临时形成的洞
11、口，可用竹、木等作盖板，盖住动口。盖板必须保持四周搁置均衡，并用铁丝反拉固定其位置。4、 小洞口防护（短边尺寸小于1500mm）边长为500-1500mm的洞口，必须设置以扣件扣接钢管而成的网格，并在其上满铺竹笆或脚手板。（3）对于处于剪力墙的墙角或其他不便于盖板防护的洞口,应预设贯穿于混凝土板内的钢筋构成防护网，钢筋网格间距不得大于200mm，然后在其上盖板防护。5、 大洞口防护（短边尺寸大于1500mm）边长在150cm以上的洞口，四周设防护栏杆，洞口下张设安全平网。第三节 电梯井、管道井的防护1、 基本要求：（1）电梯井、管井口必须设置防护栏杆或固定栅门，电梯井内应每隔两层并最多隔10m
12、设一道水平安全网。（2）电梯井、管井施工，除设置防护设施外，还应加设明显标志警示。如有临时拆除，需经专职管理人员审核批准，工作完毕必须原样恢复。（3）井口防护采用上下翻转防护门。栅门高度1.20m，下部设20 cm踢脚板,紧贴楼地面安装.，栅门两侧边超出电梯井口边不得小于10cm，上端固定，门栅间距不大于15cm。使用钢筋不得小于14mm。（4）井道内的水平网，应张挂于预插在井壁的钢管上，网与井壁的间隙不应大于10 cm，施工层的下一层设置一道硬质隔断以防物件掉落，施工层以及其它层统一采用安全网防护。第四节 防护门1、 施工电梯楼层出入口施工电梯各楼层的出入口应设置常闭的防护门，防护门定型制作
13、如下图，其强度应能承受1KN/m2水平荷载。2、 物料提升机楼层出入口物料提升机各楼层出入口应设置常闭的防护门，防护门宜采用电气连锁装置，只有当各楼层防护门关闭完好时，吊笼方可运行。防护门定型制作如下图，其强度应能承受1KN/m2水平荷载。第五节 安全通道当通道根据高处作业分级GB3608-1983处于坠落半径内或处于起重机把杆回转范围内时，均应采取防护措施，以避免发生物体打击事故，包括临街通道、场内通道、出入建筑物通道、施工电梯及物料提升机地面进料口通道。高处作业坠落半径施工作业面最大高度（米）坠落半径（米）2-525-15315-304305表中所列为最小坠落半径，实际施工过程中应根据周边
14、环境的复杂状况加大防护范围。1、 基本要求：（1）、应采用钢管扣件搭设支架，顶部设置硬质防护，整体应能承受10kPa的均布静荷载。可采用50mm厚木板架设或采用双层竹串片脚手板，上下两层竹串片脚手板间距600mm。（2）、安全通道侧边应设置隔离栏杆，引导行人从安全通道内通过；防护棚顶周边应设置封闭式的防护墙，避免坠落其上的物件飞溅滚落伤人。2、 临街安全通道3、 现场安全通道（1）场区内的安全通道（2）通入建筑物的安全通道4、 施工电梯、物料提升机地面进料口的安全通道防护棚应设在施工电梯、物料提升机架体地面进料口上方。其宽度应略大于提升机的最外部尺寸；长度：低架提升机应大于3米，高架提升机应大于5米。表5-2 安全通道搭设构造要求项目立杆纵横向横杆铺板材料F483.5钢管F483.5钢管50mm厚木板或竹串片脚手板构造立杆基础同脚手架基础，设置扫地杆，并在距地面1.2米高处设置横杆，通道净空高度根据通道所处位置及通行人、车确定，最低不得小于2米。构造尺寸立杆纵距8001000mm构
