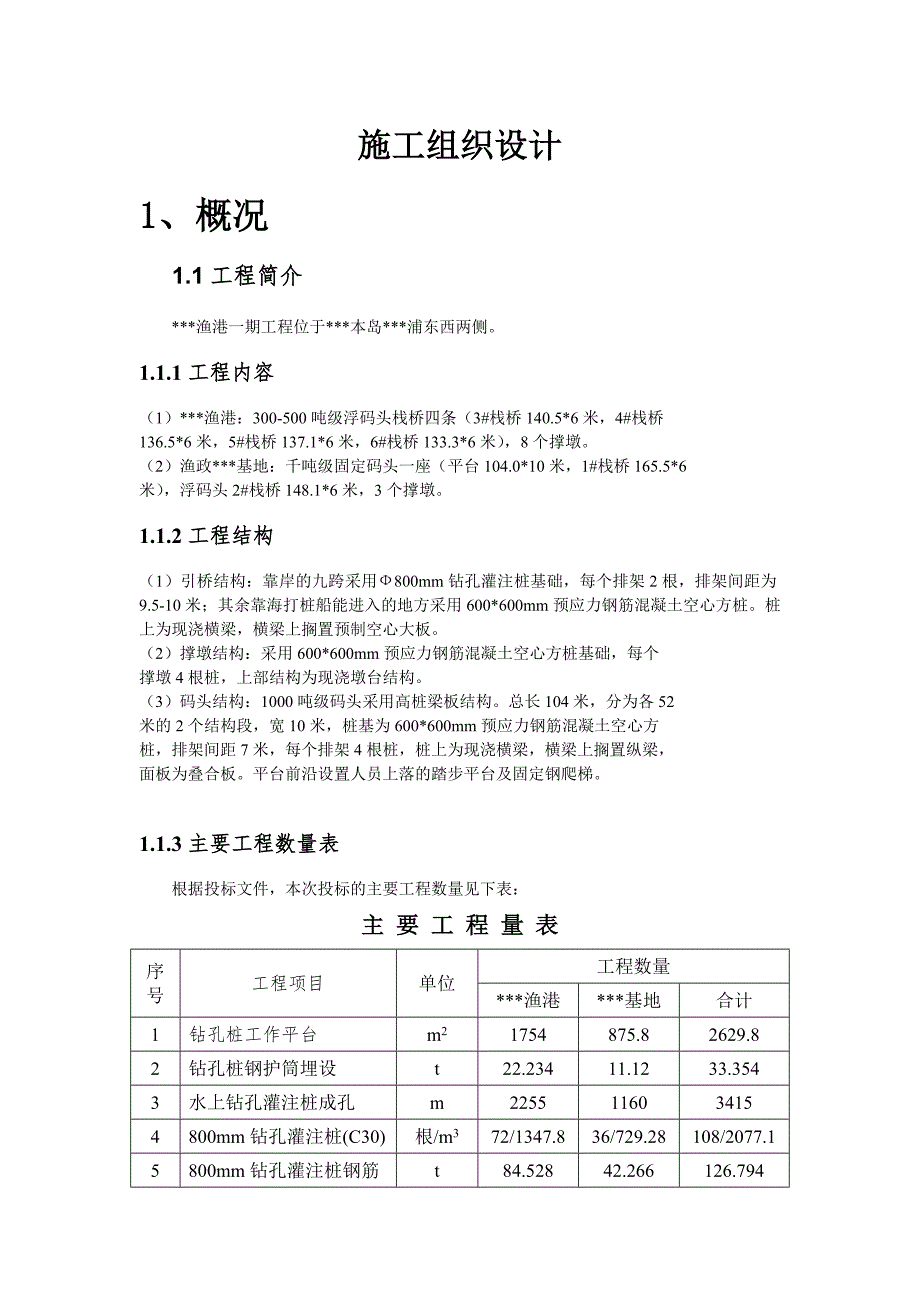

1、施工组织设计1、概况1.1工程简介 *渔港一期工程位于*本岛*浦东西两侧。1.1.1工程内容（1）*渔港：300-500吨级浮码头栈桥四条（3#栈桥140.5*6米，4#栈桥136.5*6米，5#栈桥137.1*6米，6#栈桥133.3*6米），8个撑墩。（2）渔政*基地：千吨级固定码头一座（平台104.0*10米，1#栈桥165.5*6米），浮码头2#栈桥148.1*6米，3个撑墩。1.1.2工程结构（1）引桥结构：靠岸的九跨采用800mm钻孔灌注桩基础，每个排架2根，排架间距为9.5-10米；其余靠海打桩船能进入的地方采用600*600mm预应力钢筋混凝土空心方桩。桩上为现浇横梁，横梁上搁
2、置预制空心大板。（2）撑墩结构：采用600*600mm预应力钢筋混凝土空心方桩基础，每个撑墩4根桩，上部结构为现浇墩台结构。（3）码头结构：1000吨级码头采用高桩梁板结构。总长104米，分为各52米的2个结构段，宽10米，桩基为600*600mm预应力钢筋混凝土空心方桩，排架间距7米，每个排架4根桩，桩上为现浇横梁，横梁上搁置纵梁，面板为叠合板。平台前沿设置人员上落的踏步平台及固定钢爬梯。 1.1.3主要工程数量表 根据投标文件，本次投标的主要工程数量见下表：主 要 工 程 量 表序号工程项目单位工程数量*渔港*基地合计1钻孔桩工作平台m21754875.82629.82钻孔桩钢护筒埋设t2

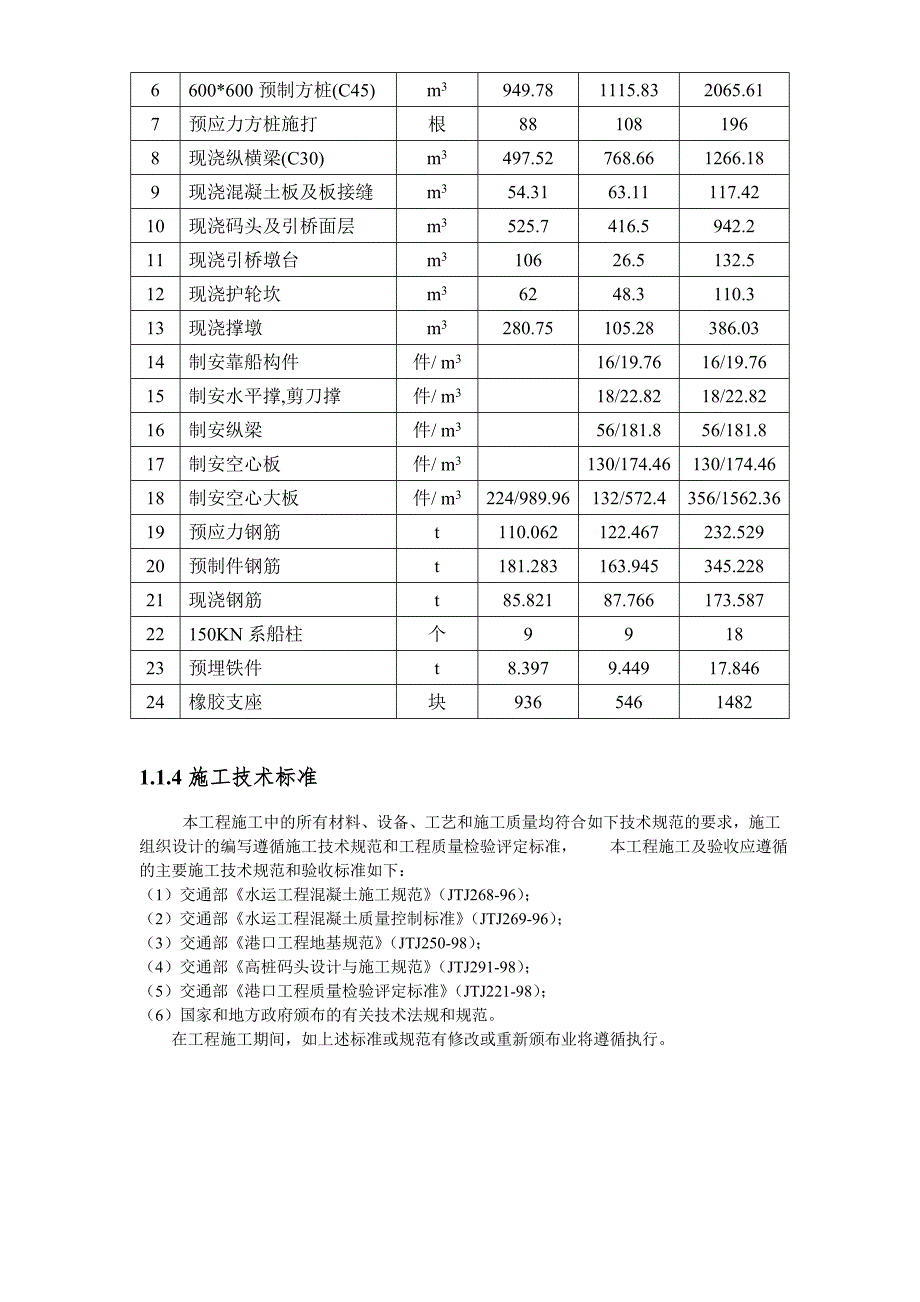

3、2.23411.1233.3543水上钻孔灌注桩成孔m2255116034154800mm钻孔灌注桩(C30)根/m372/1347.836/729.28108/2077.15800mm钻孔灌注桩钢筋t84.52842.266126.7946600*600预制方桩(C45)m3949.781115.832065.617预应力方桩施打根881081968现浇纵横梁(C30)m3497.52768.661266.189现浇混凝土板及板接缝m354.3163.11117.4210现浇码头及引桥面层m3525.7416.5942.211现浇引桥墩台m310626.5132.512现浇护轮坎m36248
4、.3110.313现浇撑墩m3280.75105.28386.0314制安靠船构件件/ m316/19.7616/19.7615制安水平撑,剪刀撑件/ m318/22.8218/22.8216制安纵梁件/ m356/181.856/181.817制安空心板件/ m3130/174.46130/174.4618制安空心大板件/ m3224/989.96132/572.4356/1562.3619预应力钢筋t110.062122.467232.52920预制件钢筋t181.283163.945345.22821现浇钢筋t85.82187.766173.58722150KN系船柱个991823预埋铁
5、件t8.3979.44917.84624橡胶支座块93654614821.1.4施工技术标准本工程施工中的所有材料、设备、工艺和施工质量均符合如下技术规范的要求，施工组织设计的编写遵循施工技术规范和工程质量检验评定标准， 本工程施工及验收应遵循的主要施工技术规范和验收标准如下：（1）交通部水运工程混凝土施工规范（JTJ268-96）；（2）交通部水运工程混凝土质量控制标准（JTJ269-96）；（3）交通部港口工程地基规范（JTJ250-98）；（4）交通部高桩码头设计与施工规范（JTJ291-98）；（5）交通部港口工程质量检验评定标准（JTJ221-98）；（6）国家和地方政府颁布的有关技

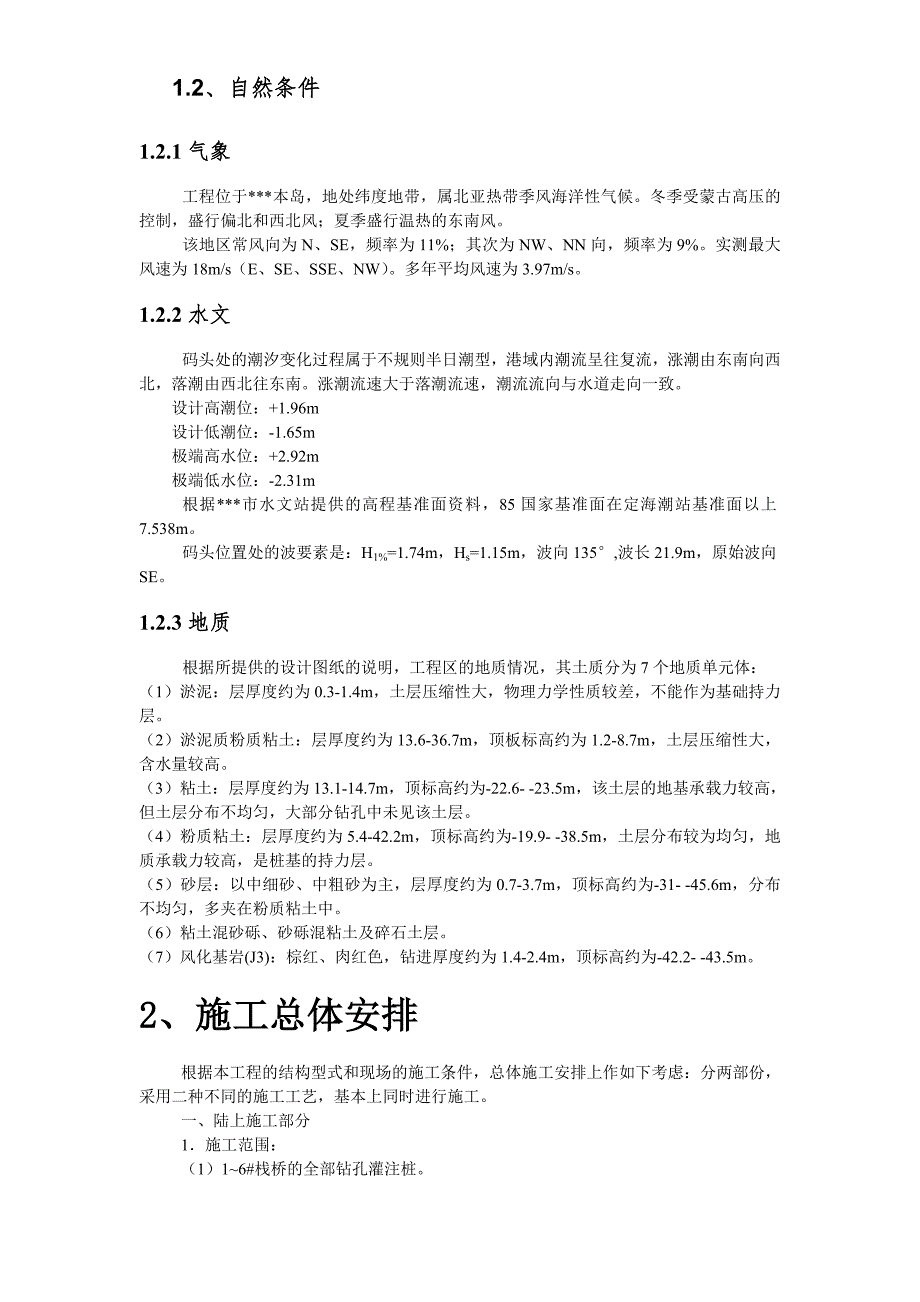

6、术法规和规范。 在工程施工期间，如上述标准或规范有修改或重新颁布业将遵循执行。1.2、自然条件1.2.1气象工程位于*本岛，地处纬度地带，属北亚热带季风海洋性气候。冬季受蒙古高压的控制，盛行偏北和西北风；夏季盛行温热的东南风。该地区常风向为N、SE，频率为11%；其次为NW、NN向，频率为9%。实测最大风速为18m/s（E、SE、SSE、NW）。多年平均风速为3.97m/s。1.2.2水文码头处的潮汐变化过程属于不规则半日潮型，港域内潮流呈往复流，涨潮由东南向西北，落潮由西北往东南。涨潮流速大于落潮流速，潮流流向与水道走向一致。 设计高潮位：+1.96m 设计低潮位：-1.65m 极端高水位：
7、+2.92m 极端低水位：-2.31m根据*市水文站提供的高程基准面资料，85国家基准面在定海潮站基准面以上7.538m。码头位置处的波要素是：H1%=1.74m，Hs=1.15m，波向135,波长21.9m，原始波向SE。1.2.3地质根据所提供的设计图纸的说明，工程区的地质情况，其土质分为7个地质单元体：（1）淤泥：层厚度约为0.3-1.4m，土层压缩性大，物理力学性质较差，不能作为基础持力层。（2）淤泥质粉质粘土：层厚度约为13.6-36.7m，顶板标高约为1.2-8.7m，土层压缩性大，含水量较高。（3）粘土：层厚度约为13.1-14.7m，顶标高约为-22.6- -23.5m，该土层
8、的地基承载力较高，但土层分布不均匀，大部分钻孔中未见该土层。（4）粉质粘土：层厚度约为5.4-42.2m，顶标高约为-19.9- -38.5m，土层分布较为均匀，地质承载力较高，是桩基的持力层。（5）砂层：以中细砂、中粗砂为主，层厚度约为0.7-3.7m，顶标高约为-31- -45.6m，分布不均匀，多夹在粉质粘土中。（6）粘土混砂砾、砂砾混粘土及碎石土层。（7）风化基岩(J3)：棕红、肉红色，钻进厚度约为1.4-2.4m，顶标高约为-42.2- -43.5m。2、施工总体安排根据本工程的结构型式和现场的施工条件，总体施工安排上作如下考虑：分两部份，采用二种不同的施工工艺，基本上同时进行施工。
9、一、陆上施工部分1施工范围：（1）16#栈桥的全部钻孔灌注桩。（2）上述桩的现浇横梁。（3）16#栈桥的全部预制空心大板。（4）16#栈桥的全部现浇面层砼。2施工顺序：由岸上向海逐跨搭设施工工作平台由海向岸逐跨施工钻孔灌注桩由海向岸逐跨浇注横梁由海向岸逐跨拆除施工作业平台由岸向海逐跨安装预制空心大板由海向岸逐段浇注面层砼3、主要施工方法：（1）施工作业平台搭设平台采用支撑在钢管桩上的型钢横梁、纵梁、木板面层结构，宽度6米，长度满足各栈桥施工作业需要。同时搭设两座平台。搭设方法：用兵1525吨履带吊机吊加30KW电动振动锤，由岸向海逐跨搭设。（2）钻孔灌注桩施工每座平台上二台钻机，由海向陆逐跨施
10、工，下钢筋笼和浇注砼既可以用钻机的起重设备，又可用吊机辅助作业。（3）横梁浇注紧跟桩基逐跨施工，利用平台纵、横梁悬吊底侧模，人工手推车浇注砼。（4）空心大板预制在海堤后方的陆上适当位置建设临时预制场。（5）空心大板安装用贝雷片组装成双导梁架桥机，由岸向海逐跨安装。二、水上施工部分 1施工范围（1）全部预应力钢筋混凝土空心方桩的沉桩。（2）1#6#栈桥方桩基础的横梁施工。（3）全部撑墩的施工。（4）千吨级固定码头的施工。2、施工方法与常规的码头施工相同。以上总体施工安排的优点是：两部分同时施工，互不影响，有利于缩短工期。缺点是：投入较大。无论是设备和管理力量的投入都比较大。但我单位有足够的设备和
11、管理能力，实施上述施工方案，总工期可以缩短21天。3、施工总流程图3.1.钻孔灌注桩基础栈桥施工流程图测量放线平台钢管桩施打平台钢管桩加工平台材料加工搭设平台施放钻孔桩桩位钻孔桩钢护筒埋设泥浆检查钻机定位、钻孔废渣土外运泥浆循环清孔，测孔深、沉淤钢筋笼制作沉放钢筋笼下导管，第二次清孔钻机移位配制砼灌注砼平台拆除现浇横梁空心大板安装3.2.千吨级码头施工流程图施工准备施工船舶进场测量基线布置预制场台座建设预应力方桩预制方桩水上沉桩靠船构件预制桩头处理水上夹桩靠船构件安装现浇下横梁现浇踏步板纵梁、水平撑、剪刀撑预制纵梁、水平撑、剪刀撑安装现浇上横梁实心板预制实心板安装现浇封头面板现浇面板现浇护轮坎
12、系船柱安装4、主要工程项目施工方法4.1施工测量及试验和试验设备4.1.1施工基线和水准点的布设根据业主提供的平面控制点和高程控制点，在施工区域内布置并测设施工基线和水准点，程序如下：（1）复核业主提供的平面布置控制点和水准点；（2）布置并测设施工基线和水准点，基点布设在通视良好，不易被干扰和损坏的地方并能有效覆盖整个施工区域。考虑到施工现场情况，基点用混凝土墩做成（混凝土墩下打木桩做基础），点位以十字铜头标记，并设置明显的保护标志；（3）整理测量报告和绘制施工测量平面图，报工程师审批，（4）施工期间定期对基线及水准点进行复核。4.1.2测量仪器测量仪器一览表名称型号数量产地全站仪TC2002
13、1台瑞士经纬仪T24台瑞士水准仪N32台瑞士4.1.3测量精度控制（1）施工基线方向的允许角度误差值为12秒。（2）施工基线长度的允许误差值为1/10000。4.1.4试验和试验设备本工程在进场后临时设施建设时，设立现场实验室，面积约80m2(见施工总平面布置图)。工地实验室配备足够人员，实验室工作人员均要有相应资质和上岗证。 工地实验室为检验工程所用原材料及混凝土施工质量控制而设立，主要试验项目及配备检测设备仪器见下表：主要试验项目及配备检测设备仪器表类别名称检 测 项 目主要设备名称原材料物理力学性能指标水泥标准稠度和凝结时间标准稠度和凝结时间测定仪安定性雷氏夹细度负压筛比表面积比表面积测定仪胶砂强度标准试模4*4*16比重比重瓶钢材力学性能及拉弯性能检测万能材料试验机焊接性能万能材料试验机砂表观密度及堆积密度李氏比重瓶及测量筒颗粒级配筛分摇筛机
