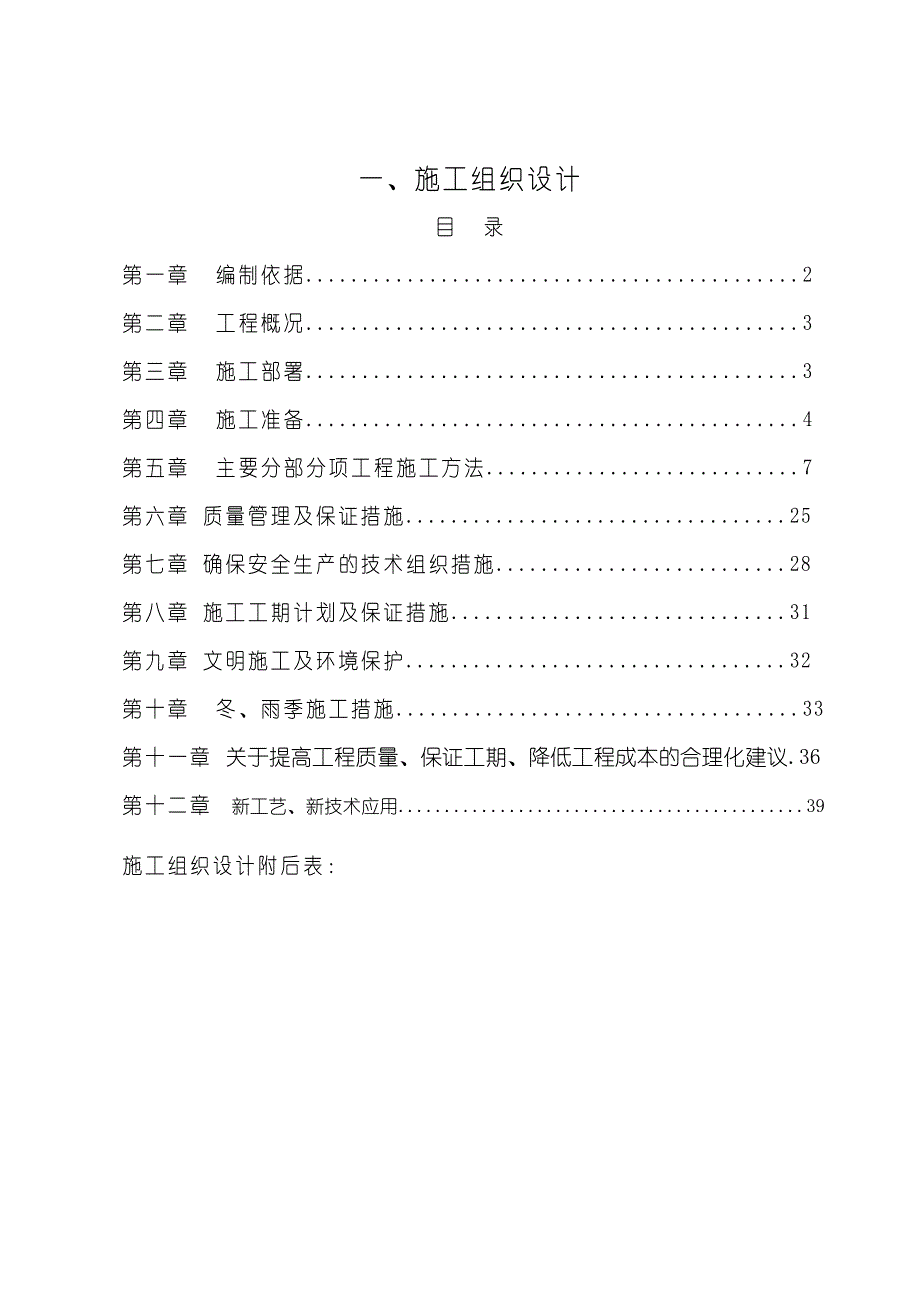

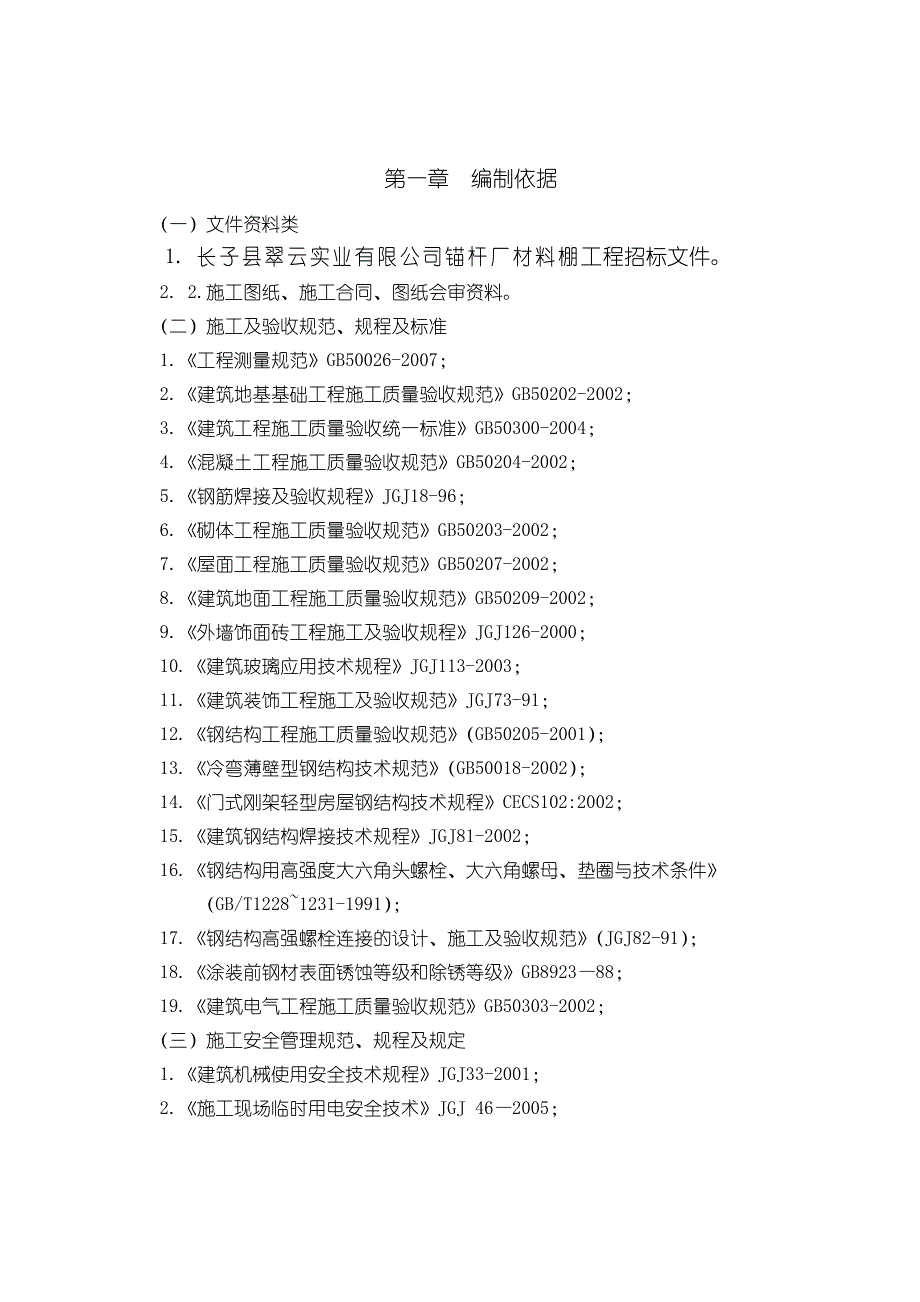

1、一、施工组织设计目 录第一章 编制依据.2第二章 工程概况.3第三章 施工部署.3第四章 施工准备.4第五章 主要分部分项工程施工方法.7第六章 质量管理及保证措施.25第七章 确保安全生产的技术组织措施.28第八章 施工工期计划及保证措施.31第九章 文明施工及环境保护.32第十章 冬、雨季施工措施.33第十一章 关于提高工程质量、保证工期、降低工程成本的合理化建议.36第十二章 新工艺、新技术应用.39施工组织设计附后表:第一章 编制依据 (一)文件资料类1. 长子县翠云实业有限公司锚杆厂材料棚工程招标文件。2. 2.施工图纸、施工合同、图纸会审资料。 (二)施工及验收规范、规程及标准 1
2、.工程测量规范GB50026-2007;2.建筑地基基础工程施工质量验收规范GB50202-2002;3.建筑工程施工质量验收统一标准GB50300-2004;4.混凝土工程施工质量验收规范GB50204-2002;5.钢筋焊接及验收规程JGJ18-96;6.砌体工程施工质量验收规范GB50203-2002;7.屋面工程施工质量验收规范GB50207-2002;8.建筑地面工程施工质量验收规范GB50209-2002;9.外墙饰面砖工程施工及验收规程JGJ126-2000;10.建筑玻璃应用技术规程JGJ113-2003;11.建筑装饰工程施工及验收规范JGJ73-91;12.钢结构工程施工质
3、量验收规范(GB50205-2001);13.冷弯薄壁型钢结构技术规范(GB50018-2002);14.门式刚架轻型房屋钢结构技术规程CECS102:2002;15.建筑钢结构焊接技术规程JGJ81-2002;16.钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件 (GB/T12281231-1991);17.钢结构高强螺栓连接的设计、施工及验收规范(JGJ82-91);18.涂装前钢材表面锈蚀等级和除锈等级GB892388;19.建筑电气工程施工质量验收规范GB50303-2002; (三)施工安全管理规范、规程及规定1.建筑机械使用安全技术规程JGJ33-2001;2.施工现场临时

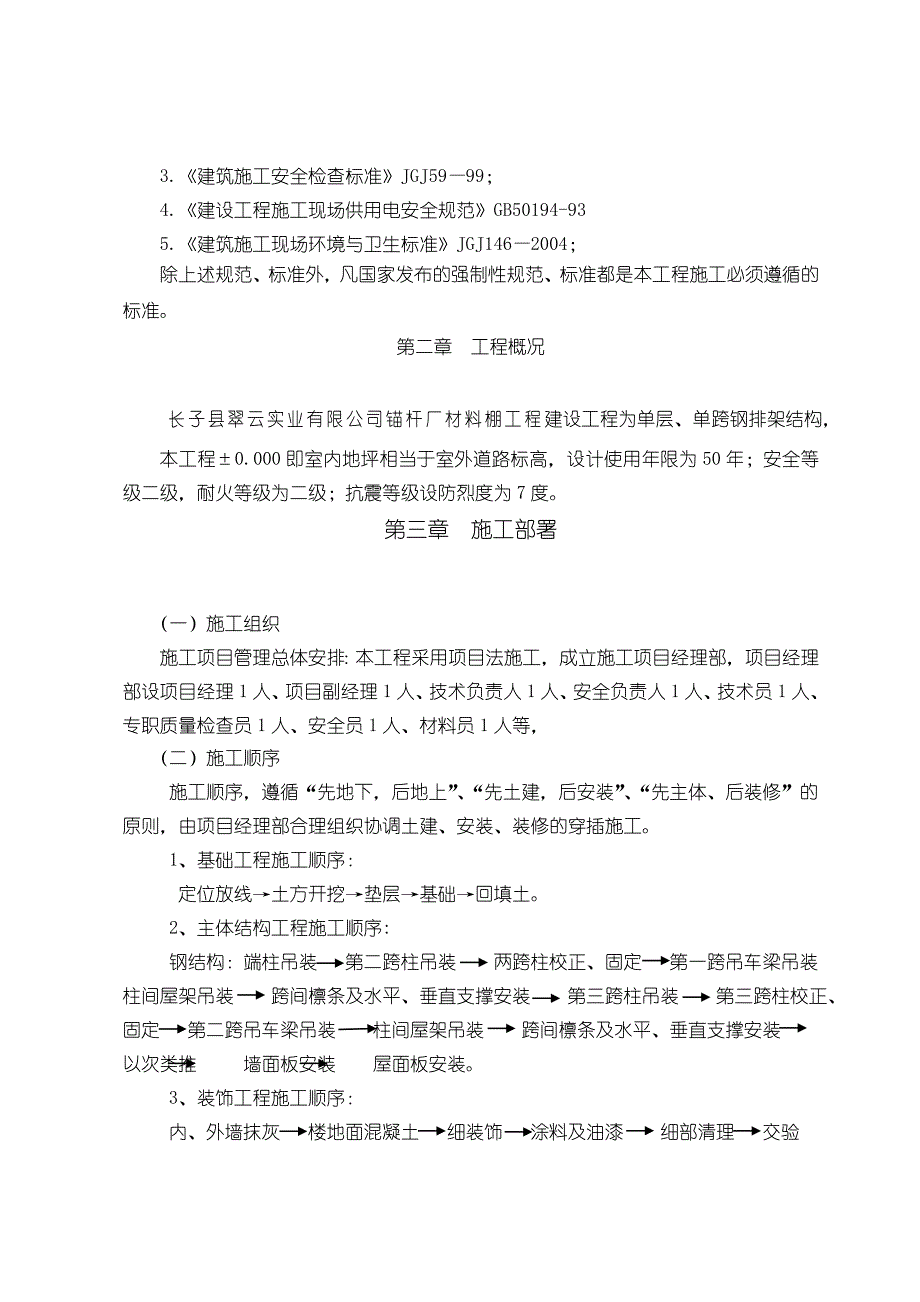

4、用电安全技术JGJ 462005;3.建筑施工安全检查标准JGJ5999; 4.建设工程施工现场供用电安全规范GB50194-93 5.建筑施工现场环境与卫生标准JGJ1462004;除上述规范、标准外,凡国家发布的强制性规范、标准都是本工程施工必须遵循的标准。第二章 工程概况 长子县翠云实业有限公司锚杆厂材料棚工程建设工程为单层、单跨钢排架结构,本工程0.000即室内地坪相当于室外道路标高,设计使用年限为50年;安全等级二级,耐火等级为二级;抗震等级设防烈度为7度。第三章 施工部署 (一)施工组织施工项目管理总体安排:本工程采用项目法施工,成立施工项目经理部,项目经理部设项目经理1人、项目副
5、经理1人、技术负责人1人、安全负责人1人、技术员1人、专职质量检查员1人、安全员1人、材料员1人等, (二)施工顺序 施工顺序,遵循“先地下,后地上”、“先土建,后安装”、“先主体、后装修”的原则,由项目经理部合理组织协调土建、安装、装修的穿插施工。 1、基础工程施工顺序: 定位放线土方开挖垫层基础回填土。 2、主体结构工程施工顺序: 钢结构:端柱吊装 第二跨柱吊装 两跨柱校正、固定 第一跨吊车梁吊装 柱间屋架吊装 跨间檩条及水平、垂直支撑安装 第三跨柱吊装 第三跨柱校正、固定 第二跨吊车梁吊装 柱间屋架吊装 跨间檩条及水平、垂直支撑安装 以次类推 墙面板安装 屋面板安装。3、装饰工程施工顺序
6、:内、外墙抹灰 楼地面混凝土 细装饰 涂料及油漆 细部清理 交验 (三)质量目标 本工程质量目标合格。工程达到国家有关标准、规范要求的施工质量验收标准。 (四)施工工期 本工程施工总工期为180天,施工组织以施工队按工作量合理配置劳动力,采用分段流水施工。具体安排详见:施工进计划横道图。 (五)施工临时设施布置 1、在施工现场内搭设办公、住宿用房,均采用彩钢板房。 2、钢筋制作、木工加工、混凝土拌制等临时设施统一安排布置 3、施工平面布置的原则:统筹安排、节约用地;永临结合、节约投资;减少交叉作业;减少二次搬运;保护环境。 4、根据现场实际情况现场布置见(平面布置图合理进行布置),场地内杂物清
7、理完毕,四周采用彩板进行临时围护。 (六)劳动力组织 根据本标段工程特点,拟投入1个土建安装综合队,分两段,进行平行流水作业;在施工基础的同时开始加工制作钢结构(钢柱、钢梁、钢屋架、钢檩条等),项目部进行各分部工程流水段划分,钢结构主体、装饰及水暖安装三大分部工程的交叉流水作业。第四章 施工准备 (一)技术准备1、施工图建设单位应按合同规定提前下发。图集、规范、规程、标准等技术资料由项目部资料室统一管理,办理借阅登记手续,技术文件资料要做好收发文登记工作。2、图纸会审、设计交底:图纸会审由技术负责人组织审查,从在问题以书面形式,按规定格式提交建设单位、监理单位、设计单位,由建设单位安排设计交底
8、时间。3、交点接测量:测量人员根据建设单位提供的基准高程及坐标,做好工程控制网桩的测量定位,同时做好定位桩的闭合复测工作,并做好标识,加强桩点保护。4、现场工程检测器按国家有关规定,测量器具必须按周期进行鉴定的,由项目部统一安排,到有资质的检测单位进行校验,对于不合格、不符合要求的测量器具不得使用。5、工程试验工作必须按照建筑工程施工质量验收统一标准(GB50300)的有关规定,在施工过程中,由现场专职质量检查员负责现场的各种原材料取样、送检;砂浆、混凝土的配比计量等工作,各项试验记录应分类收集、汇总整理。 (二)材料准备 1、根据工程施工进度计划,由工程预算员进行材料分析,给出各施工阶段所需
9、各种材料的详细计划,由项目部统一安排组织,在施工前5天进场,材料进场后应及时按规定进行质量检测,结果合格的,明确标识,不合格的应及时与分承包方联系退货及二次进场事宜,保证工程的正常进度。2、根据工程施工内容,确定工程材料的分承包方范围,并按管理程序对其进行调查研究,其资质、供应能力符合要求的,报处器材科备案,并签订供货合同。3、进场材料需符合采购合同和有关技术质量标准,材料进场时应包装完好,材料清单数量、规格型号与实物相符,与提供的样品一致。质量保证资料齐全、有效。4、对于新材料、特殊材料、工程设备及重要器材应有工程技术部门人员参与验收。 (三)现场准备 1、施工现场临时用水方案 施工用水接厂
10、里供水管网。在搅拌站附近建一个10立方水池。养护管路从养护水池用水泵供水。 2、施工现场临时用电方案用电量计算:P=1.05(K1P1/COS+ K2P2+ K3P3+ K4P4)P1-供电设备总需容量(KVA)砂浆搅拌机1台:3KW钢筋弯曲机1台:3KW钢筋切断机1台:5.5KW钢筋调直机1台:5.5KW木工机具1台:3KW振动器3个:31.5=4.5KW潜水泵2台:22.2=4.4KW蛙式打夯机2台:23=6KW合计:34.9KWP2-电焊机3台:20.53=61.5KVAP3、P4-照明用电:15KWP=1.05(0.634.9/0.75+0.661.5+0.815)=76.82KVA
11、总干线线路电流计算公式: K P 0.976.821000I线= =140A 3U线COS 33800.75式中:I线总干线线路电流(A) P现场总供电容量(KVA) U线线路电压(380V) COS功率因数(取0.75)根据计算和施工现场就近的原则,从业主主斜井变电所接电,自架395+150铜芯橡套电缆250M;分支335+116铝芯电缆250M;24mm2橡皮绝缘铝线260M,并配置配电盘2个。 (四)劳动力组织准备1、生产工人(预计):木工10人,架工6人,钢筋工12人,混凝土工6人,瓦工10人,机械操作工及吊装工3人,电工2人,电焊工6人,油漆工3人,普工10人,安装工15人确保工程按
12、期完成,我方各工种人员根据工期要求及时调配。2、施工队内部工人技术等级比例合理,满足劳动组织优化。3、劳动力进场培训和教育,根据劳动力需要计划,组织劳动力进场,组建好工作队组,组织上岗前培训,培训内容要涉及:规章制度、安全检查、安全施工、操作技术、精神文明教育和施工进度、施工质量及施工技术交底工作。 (五)测量工作准备 1、量仪器在使用之前,要经过专业人员进行校核,保证仪器误差在允许范围之内。测量人员在施工放线之前,要熟悉施工图纸。 2、场区测量控制网的布设: 工程开工前,利用建设单位提供的坐标控制点和水准点在场区内采用钢板预埋件设坐标控制网,并用混凝土灌实。便于测设建筑物轴线和标高。整理施工
13、放线定位记录及验收记录报监理及厂工程科批准后方可使用。 3、建筑物和轴线控制网的测设: 测量人员根据业主提供的坐标点为基准施测,再根据施工图及施工定位放线图,放出建筑物轴线,并在建筑物外定出轴线控制桩及控制点。建筑物四大角轴线控制桩应保护好,作为每层放线依据。待基础施工完毕,用经纬仪将控制轴线引到基础上,并用红漆标出轴线。 4、高程测设和传递 将甲方指定的高程控制点引至建筑物的附近不易扰动的地方,便于施工中使用。施工时,高程的后视点尽量采用统一后视点,以免增大施工中的累计误差。水平线由墙或柱向上引,在建筑物或构筑物四周抄水平标高线。利用水准仪、标尺和钢尺沿框架柱向上传递,每次测量时对投测的标高应进行全面检查复核。第五章 主要分部分项工程施工方法 (一).基础施工1、土方工程基坑土方主要采用机械开挖,挖掘机为1台ZX-300(斗容量1.20m3)配3台15t自卸翻斗车配
