《某项目卸料平台安全施工方案.doc》由会员分享,可在线阅读,更多相关《某项目卸料平台安全施工方案.doc(16页珍藏版)》请在第壹文秘上搜索。

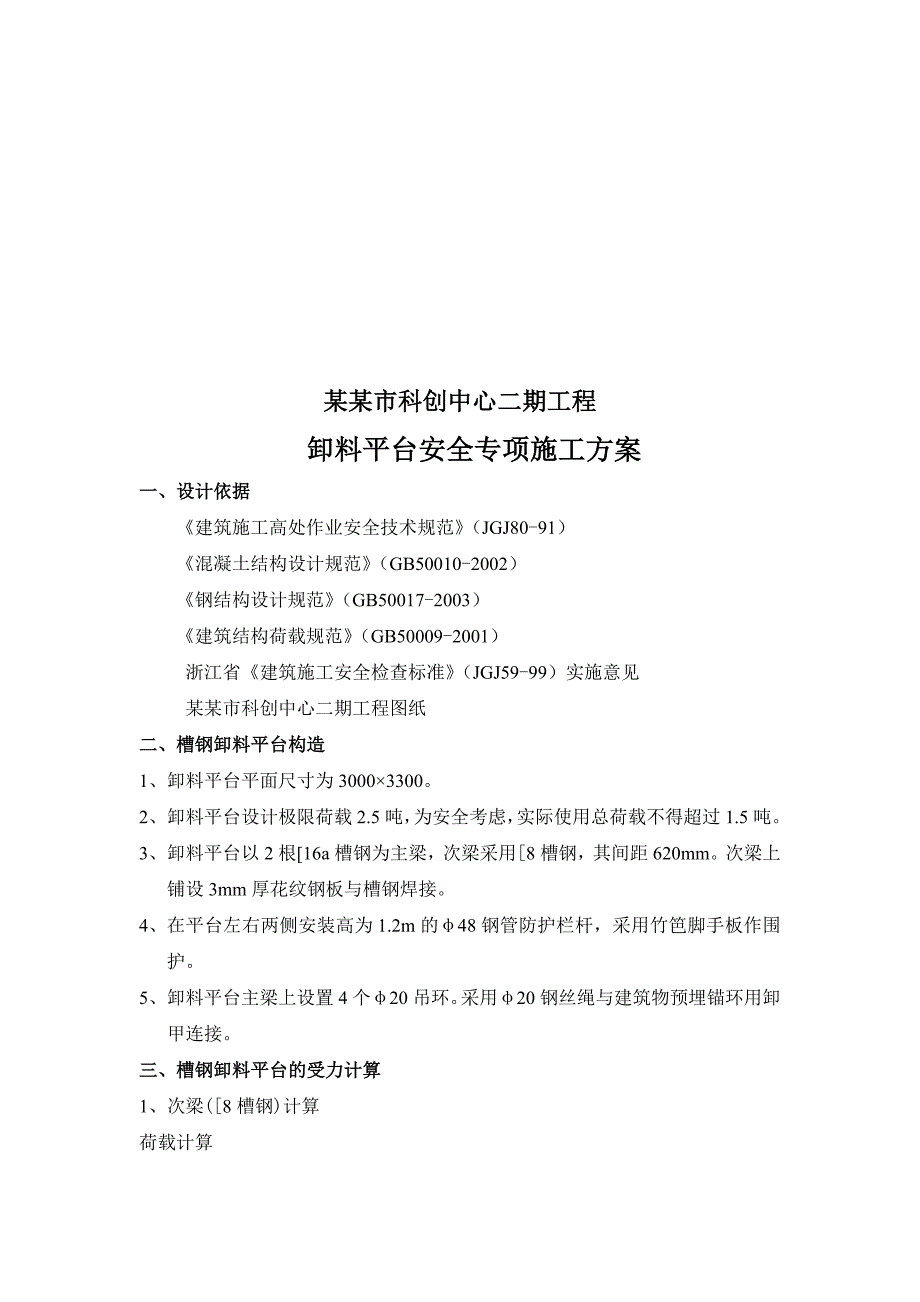

1、某某市科创中心二期工程卸料平台安全专项施工方案一、设计依据建筑施工高处作业安全技术规范(JGJ80-91)混凝土结构设计规范(GB50010-2002)钢结构设计规范(GB50017-2003)建筑结构荷载规范(GB50009-2001)浙江省建筑施工安全检查标准(JGJ59-99)实施意见 某某市科创中心二期工程图纸二、槽钢卸料平台构造1、 卸料平台平面尺寸为30003300。2、 卸料平台设计极限荷载2.5吨,为安全考虑,实际使用总荷载不得超过1.5吨。3、 卸料平台以2根16a槽钢为主梁,次梁采用8槽钢,其间距620mm。次梁上铺设3mm厚花纹钢板与槽钢焊接。4、 在平台左右两侧安装高为

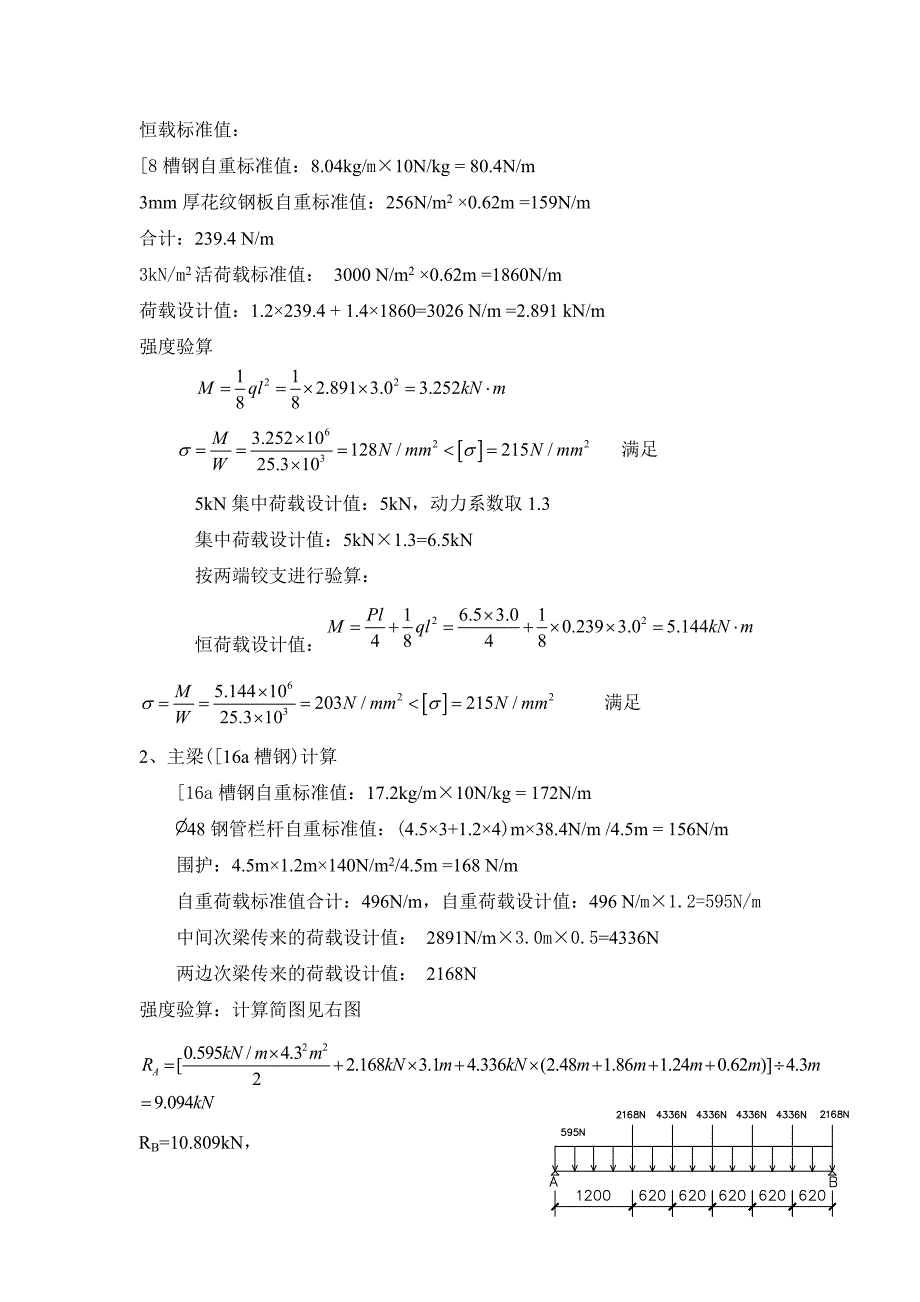

2、1.2m的48钢管防护栏杆,采用竹笆脚手板作围护。5、 卸料平台主梁上设置4个20吊环。采用20钢丝绳与建筑物预埋锚环用卸甲连接。三、槽钢卸料平台的受力计算1、次梁(8槽钢)计算荷载计算恒载标准值:8槽钢自重标准值:8.04kg/m10N/kg = 80.4N/m3mm厚花纹钢板自重标准值:256N/m2 0.62m =159N/m合计:239.4 N/m3kN/m2活荷载标准值: 3000 N/m2 0.62m =1860N/m荷载设计值:1.2239.4 + 1.41860=3026 N/m =2.891 kN/m强度验算 满足5kN集中荷载设计值:5kN,动力系数取1.3集中荷载设计值:

3、5kN1.3=6.5kN按两端铰支进行验算:恒荷载设计值: 满足2、主梁(16a槽钢)计算16a槽钢自重标准值:17.2kg/m10N/kg = 172N/m48钢管栏杆自重标准值:(4.53+1.24)m38.4N/m /4.5m = 156N/m围护:4.5m1.2m140N/m2/4.5m =168 N/m自重荷载标准值合计:496N/m,自重荷载设计值:496 N/m1.2=595N/m中间次梁传来的荷载设计值: 2891N/m3.0m0.5=4336N两边次梁传来的荷载设计值: 2168N强度验算:计算简图见右图RB=10.809kN, 由钢丝绳偏心引起的扭矩:T =10.809kN

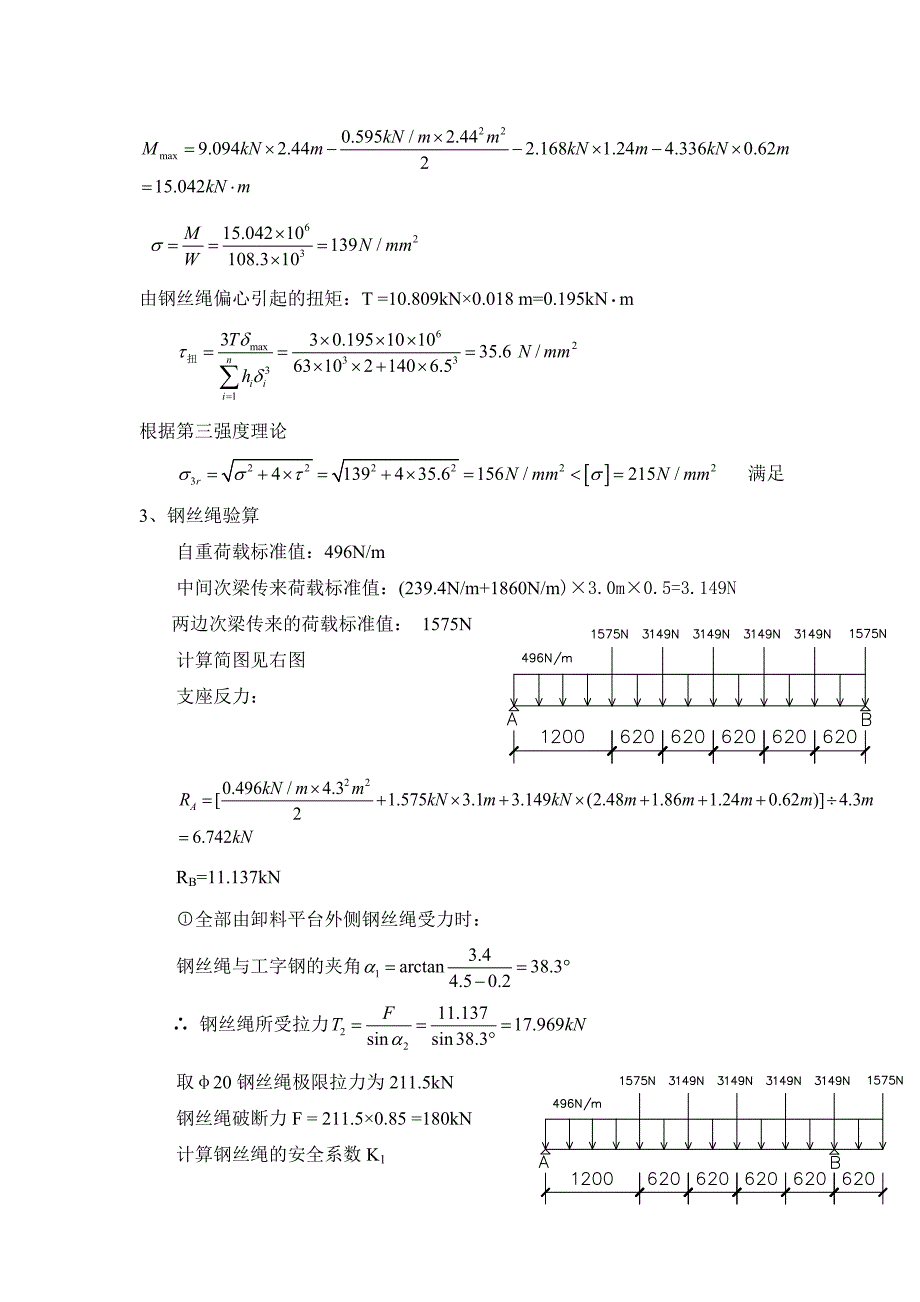

4、0.018 m=0.195kNm 根据第三强度理论 满足3、钢丝绳验算自重荷载标准值:496N/m中间次梁传来荷载标准值:(239.4N/m+1860N/m)3.0m0.5=3.149N两边次梁传来的荷载标准值: 1575N计算简图见右图支座反力: RB=11.137kN全部由卸料平台外侧钢丝绳受力时:钢丝绳与工字钢的夹角 钢丝绳所受拉力取20钢丝绳极限拉力为211.5kN钢丝绳破断力F = 211.50.85 =180kN计算钢丝绳的安全系数K1K1 = F/T1 = 180/17.969=10K =8 满足全部由卸料平台内侧钢丝绳受力时:自重荷载标准值:496N/m中间次梁传来荷载标准值:

5、(239.4N/m+1860N/m)3.0m0.5=3.149N两边次梁传来的荷载标准值: 1575N钢丝绳与槽钢的夹角 钢丝绳所受拉力计算钢丝绳的安全系数K2K2 = F/T2 = 180/19.2= 9.4 K =8 满足4、锚环计算按上述计算,取单个预埋锚环(或吊环)所受的拉力为19.2kN。20锚环承载力F = fA = 501022 = 20096N = 31.4 kN19.2kN 满足。(把锚环看作吊环计算,查混凝土结构设计规范(GB50010 - 2002)10.9.8条可得:每个吊环按2个截面计算的吊环应力不应大于50 N/mm2) 每个锚环的锚固长度不小于30d = 3020

6、 = 600mm (查混凝土结构设计规范(GB50010 - 2002)9.3.2条a) 故每个锚环的锚固长度取600mm。5、吊环计算钢丝绳与槽钢连接处吊环构造:再将吊环焊接在槽钢腹板上,焊缝满焊。见P9详图。吊环与腹板间焊缝验算焊缝主要受剪力V= 19.2kN的作用取焊脚尺寸hf = 8mm 求出lw 21.4mm构造要求:8hf和40mm较大值 lw 60hf即64mm和40mm较大值 lw 480mm,故取lw 64mm所需焊缝长度l lw + 2hf = 64 + 16 = 80mm实际施工吊环与槽钢腹板双面满焊,焊缝长度必大于80mm(见P9详图),满足要求。四、槽钢卸料平台处的边

7、梁验算:卸料平台设置在2/11/2/F。边梁截面尺寸为:250600卸料平台主梁传给边梁的集中力为:锚环处梁受锚环拉力:19.2 kN合计:28.294 kN楼板自重传给边梁的荷载设计值按:250.102.70.51.35=4.56kN/m250600边梁自重荷载设计值:250.250.601.35=5.06kN/m合计:9.62 kN计算简图见下图:查简明建筑结构设计手册(第二版)表2-8可计算边梁弯矩最大值梁底配筋验算:该梁的混凝土保护层最小厚度为25mm,故设,由混凝土结构设计规范查得:,混凝土结构查得:,计算系数:查图纸可知:底部实配受力钢筋420,AS=1256mm2,满足要求。支座

8、配筋验算:该梁的混凝土保护层最小厚度为25mm,故设,由混凝土结构设计规范查得:,混凝土结构查得:,计算系数:查图纸可知:支座实配受力钢筋220,AS=628mm2,满足要求。五、施工电梯卸料平台验算1、施工电梯卸料平台布置悬挑槽钢每17m为一挑,立杆间距15001300,纵杆间距1300mm,横杆间距325mm,方木间距200mm,详见附图,2、6040方木验算:方木跨度为325mm,上部荷载为4 kN/m每根方木承受的线荷载标准值:4 kN/m0.2m=0.8 kN/m设计值:0.81.35=1.08 kN/m按简支梁计算M=1/8ql=1/81.080.325=0.01 kNmW=1/6

9、bh=1/66040=16000mR=1.080.325=0.35 kN3、横钢管验算R=0.353.5=1.22 kNM=1.220.75-0.35(0.6+0.4+0.2)=0.50 kNm满足4、纵向钢管验算:R=1.222=2.44 kNM=2.440.65-0.610.65-1.220.325=0.79 kNm满足6、 立杆荷载:N外计算数据标准值分项系数设计值备注立杆17138.4653N1.2784N纵杆1.2238.410922N1.21106N横杆(0.51.3+0.1)38.410288N1.2346N扣件513.210+(3+110)18.4899N1.21079N栏杆踢

10、脚杆21.238.45460N1.2552N安全网171.25.6114N1.2137N木板0.51.31.230051170N1.21404N门200510001.21200N恒荷载5.4kN活荷载0.51.31.2211.56kN1.42.18kN取一个施工作业层,4kN/荷载合计8.78kN7、悬挑架基本构件承载力验算 基本构件:16a槽钢外挑计算长度取1500,锚固段计算长度取1000,斜拉钢丝绳采用12.5 (619) 钢丝绳。(1) 槽钢强度验算:计算简图如下 选用16a (W=108103mm3) (满足)(2)锚环验算:锚环所受拉力设计值:选用16(A=201mm2),锚环16

11、锚环承载力: (满足)锚环长度计算:(混凝土结构设计规范50010-2002,P114)故每个锚环的锚固长度取500mm,且末端设弯钩。(3)12.5 (619) 钢丝绳强度验算:计算简图如右: 采用12.5 (619) 钢丝绳作斜拉索,楼层层高3.6m,拉索与铅垂线夹角72o。拉索所受拉力F: F = QA/sin72= 9.8/ sin 72= 10.3kN选用12.5 (619) 钢丝绳,参照建筑施工手册(第三版),查表21-2得钢丝绳的钢丝破断拉力总和Fg = 80.1 kN,查表21-5得换算系数= 0.85,安全系数取K =。钢丝绳的允许拉力: 8、混凝土强度在脚手架方案中已验算,

12、无需验算六、井架卸料平台验算1、井架口卸料平台布置井架卸料平台立杆布置为18001800,纵杆间距1800mm,横杆间距300mm2、横钢管验算横钢管跨度为300mm,上部荷载为2kN/m每根横承受的线荷载标准值:2kN/m0.3m=0.6kN/m设计值:0.61.35=0.81 kN/m按简支梁计算M=1/8ql=1/80.811.8=0.32 kNmR=0.811.8/2=0.72 kN3、纵向钢管验算:R=0.723=2.16 kNM=2.160.9-0.72(0.60+0.3)-0.360.90=0.98 kNm满足4、立杆稳定性验算(1)立杆荷载N计算数据标准值分项系数设计值备注立杆

13、30138.41152N1.21382N纵杆0.938.417587N1.2704N 横杆(0.51.8+0.1)38.4(17+6)883N1.21059N扣件513.217+(5+117)18.41527N1.21832N栏杆踢脚杆20.938.46414N1.2497N安全网300.95.6151N1.2181N木板0.51.80.91406680N1.2816N恒荷载6.47kN活荷载0.51.80.9211.62kN1.42.27kN取一个结构作业层,2kN/荷载合计8.74kN(2)、计算风荷载产生的弯矩:查建筑结构荷载规范风压高度变化系数表:当h=30m时,风压高度变化系数取z =1.27(B类地区)。(按50年一遇取)。查建筑施工扣件式钢管脚手架安全技术规范表A-3,s = 1.3 = 1.30.089 = 0.12 k = 0.7zs0 = 0.71.270.120.5 =0.05kN/m2风荷载产生的弯矩(3)
