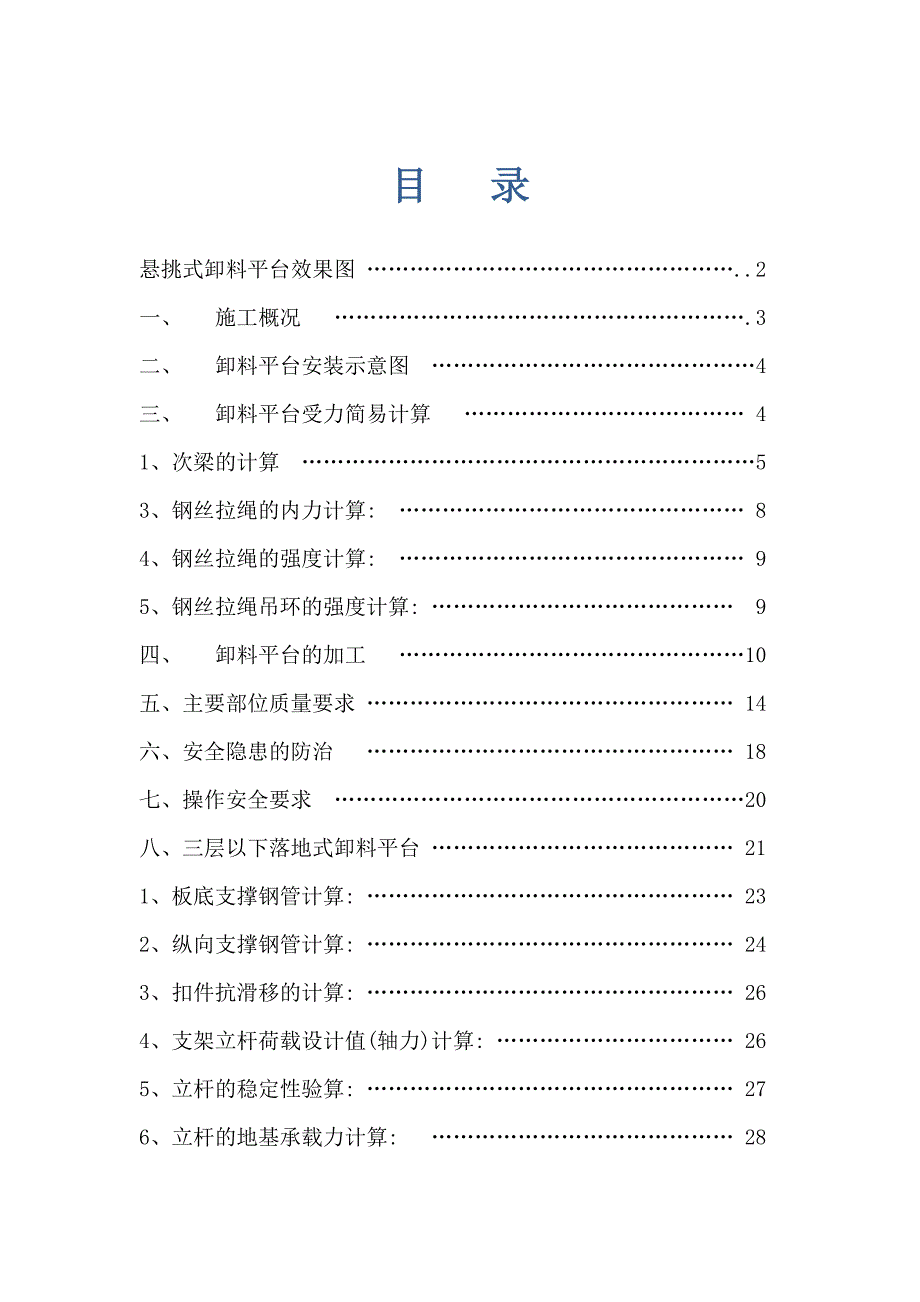

1、目 录悬挑式卸料平台效果图.2一、 施工概况.3二、 卸料平台安装示意图4三、 卸料平台受力简易计算 41、次梁的计算53、钢丝拉绳的内力计算: 84、钢丝拉绳的强度计算: 95、钢丝拉绳吊环的强度计算: 9四、 卸料平台的加工10五、主要部位质量要求 14六、安全隐患的防治 18七、操作安全要求20八、三层以下落地式卸料平台 211、板底支撑钢管计算: 232、纵向支撑钢管计算: 243、扣件抗滑移的计算: 264、支架立杆荷载设计值(轴力)计算: 265、立杆的稳定性验算: 276、立杆的地基承载力计算: 28悬挑式卸料平台效果图一、 施工概况目前，在高层建筑施工中经常采用钢制定型悬挑式卸
2、料平台，配合塔吊周转施工材料。这种平台通常由现场进行设计，专业加工厂加工，安装于柱间或窗口处，随模板拆除逐层提升。 悬挑式卸料平台由钢平台、悬吊系统、防护系统组成。钢平台通常采用工字钢或槽钢焊接而成，通过悬挑主梁与结构固定；悬吊系统一般为钢丝绳，内外各两道，一道做为受力绳，另一道为安全绳；防护系统由护身栏、安全网、挡脚板等组成。卸料平台是技术安全管理的一项重要内容，由于设计标准不统一，卸料平台常常存在着较大的安全隐患。只有解决好悬挑式卸料平台关键技术安全问题，才能切实保证卸料平台的安全。二、 卸料平台安装示意图三、 卸料平台受力简易计算 计算依据建筑施工安全检查标准(JGJ59-99)和钢结构
3、设计规范(GB50017-2003)。 悬挂式卸料平台的计算参照连续梁的计算进行。 由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。 平台水平钢梁(主梁)的悬挑长度5.00m，悬挑水平钢梁间距(平台宽度)2.20m。 次梁采用10号槽钢U口水平，主梁采用18b号槽钢U口水平，次梁间距0.80m。 容许承载力均布荷载1.50kN/m2，最大集中堆放材料荷载8.00kN。 1、次梁的计算 次梁选择10号槽钢U口水平槽钢，间距0.80m，其截面特性为 面积A=12.74cm2,惯性距Ix=198.30cm4,转动惯量Wx=39.70cm3,回转半径ix=3.95cm 截面尺寸
4、b=48.0mm,h=100.0mm,t=8.5mm 1).荷载计算 (1)面板自重标准值：标准值为0.15kN/m2； Q1 = 0.150.80=0.12kN/m (2)最大容许均布荷载为1.50kN/m2； Q2 = 1.500.80=1.20kN/m (3)槽钢自重荷载 Q3=0.10kN/m 经计算得到，静荷载计算值 q = 1.2(Q1+Q2+Q3) = 1.2(0.12+1.20+0.10) = 1.70kN/m 经计算得到，活荷载计算值 P = 1.48.00=11.20kN 2).内力计算 内力按照集中荷载P与均布荷载q作用下的简支梁计算，计算简图如下 最大弯矩M的计算公式为
5、 经计算得到，最大弯矩计算值 M = 1.702.202/8+11.202.20/4=7.19kN.m 3.抗弯强度计算 其中 x 截面塑性发展系数，取1.05； f 钢材抗压强度设计值，f = 205.00N/mm2； 经过计算得到强度 =7.19106/(1.0539700.00)=172.47N/mm2； 次梁槽钢的抗弯强度计算 f,满足要求! 4.整体稳定性计算主次梁焊接成整体此部分可以不计算 2、主梁的计算 卸料平台的内钢绳按照建筑施工安全检查标准作为安全储备不参与内力的计算。 主梁选择18b号槽钢U口水平槽钢，其截面特性为 面积A=29.29cm2,惯性距Ix=1369.90cm4
6、,转动惯量Wx=152.20cm3,回转半径ix=6.84cm 截面尺寸 b=70.0mm,h=180.0mm,t=10.5mm 1).荷载计算 (1)栏杆自重标准值：标准值为0.10kN/m Q1 = 0.10kN/m (2)槽钢自重荷载 Q2=0.23kN/m 经计算得到，静荷载计算值 q = 1.2(Q1+Q2) = 1.2(0.10+0.23) = 0.39kN/m 经计算得到，各次梁集中荷载取次梁支座力，分别为 P1=(1.2(0.15+1.50)0.402.20/2+1.20.102.20/2)=1.00kN P2=(1.2(0.15+1.50)0.802.20/2+1.20.10
7、2.20/2)=1.87kN P3=(1.2(0.15+1.50)0.802.20/2+1.20.102.20/2)=1.87kN P4=(1.2(0.15+1.50)0.802.20/2+1.20.102.20/2)=1.87kN P5=(1.2(0.15+1.50)0.802.20/2+1.20.102.20/2)+11.20/2=7.47kN P6=(1.2(0.15+1.50)0.802.20/2+1.20.102.20/2)=1.87kN P7=(1.2(0.15+1.50)0.802.20/2+1.20.102.20/2)=1.87kN P8=(1.2(0.15+1.50)0.10
8、2.20/2+1.20.102.20/2)=0.35kN 2).内力计算 卸料平台的主梁按照集中荷载P和均布荷载q作用下的连续梁计算。 悬挑卸料平台示意图 悬挑卸料平台水平钢梁计算简图 经过连续梁的计算得到 悬挑水平钢梁支撑梁剪力图(kN) 悬挑水平钢梁支撑梁弯矩图(kN.m) 悬挑水平钢梁支撑梁变形图(mm) 各支座对支撑梁的支撑反力由左至右分别为 R1=9.306kN,R2=10.824kN 支座反力 RA=10.824kN 最大弯矩 Mmax=13.734kN.m 3).抗弯强度计算 其中 x 截面塑性发展系数，取1.05； f 钢材抗压强度设计值，f = 205.00N/mm2； 经过
9、计算得到强度 =13.734106/1.05/152200.0+8.9341000/2929.0=88.987N/mm2 主梁的抗弯强度计算强度小于f，满足要求! 4).整体稳定性计算主次梁焊接成整体此部分可以不计算 其中 b 均匀弯曲的受弯构件整体稳定系数，按照下式计算： 经过计算得到 b=57010.570.0235/(5000.0180.0235.0)=0.47 经过计算得到强度 =13.73106/(0.465152200.00)=193.84N/mm2； 主梁槽钢的稳定性计算 f,满足要求! 3、钢丝拉绳的内力计算: 水平钢梁的轴力RAH和拉钢绳的轴力RUi按照下面计算 其中RUic
