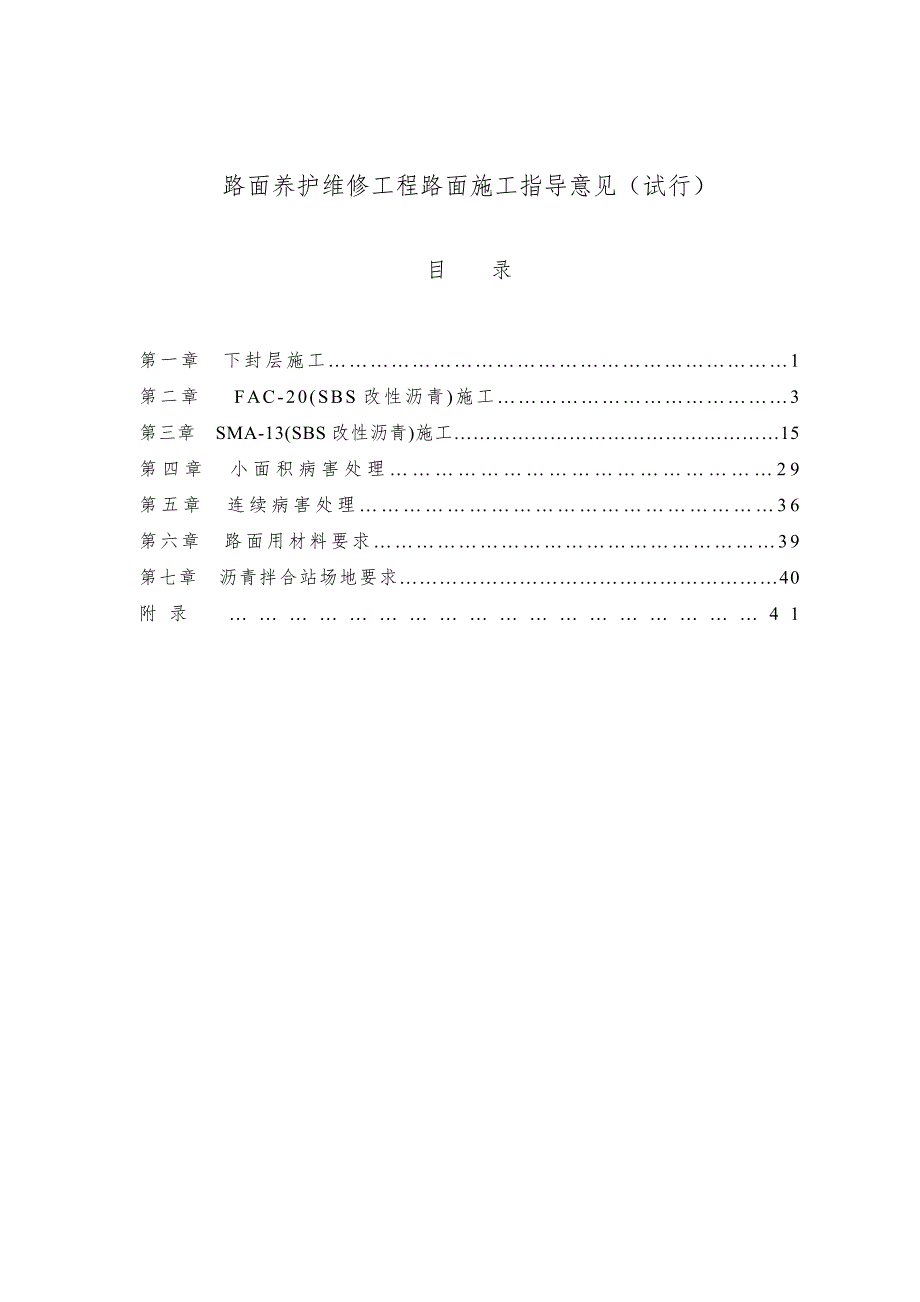

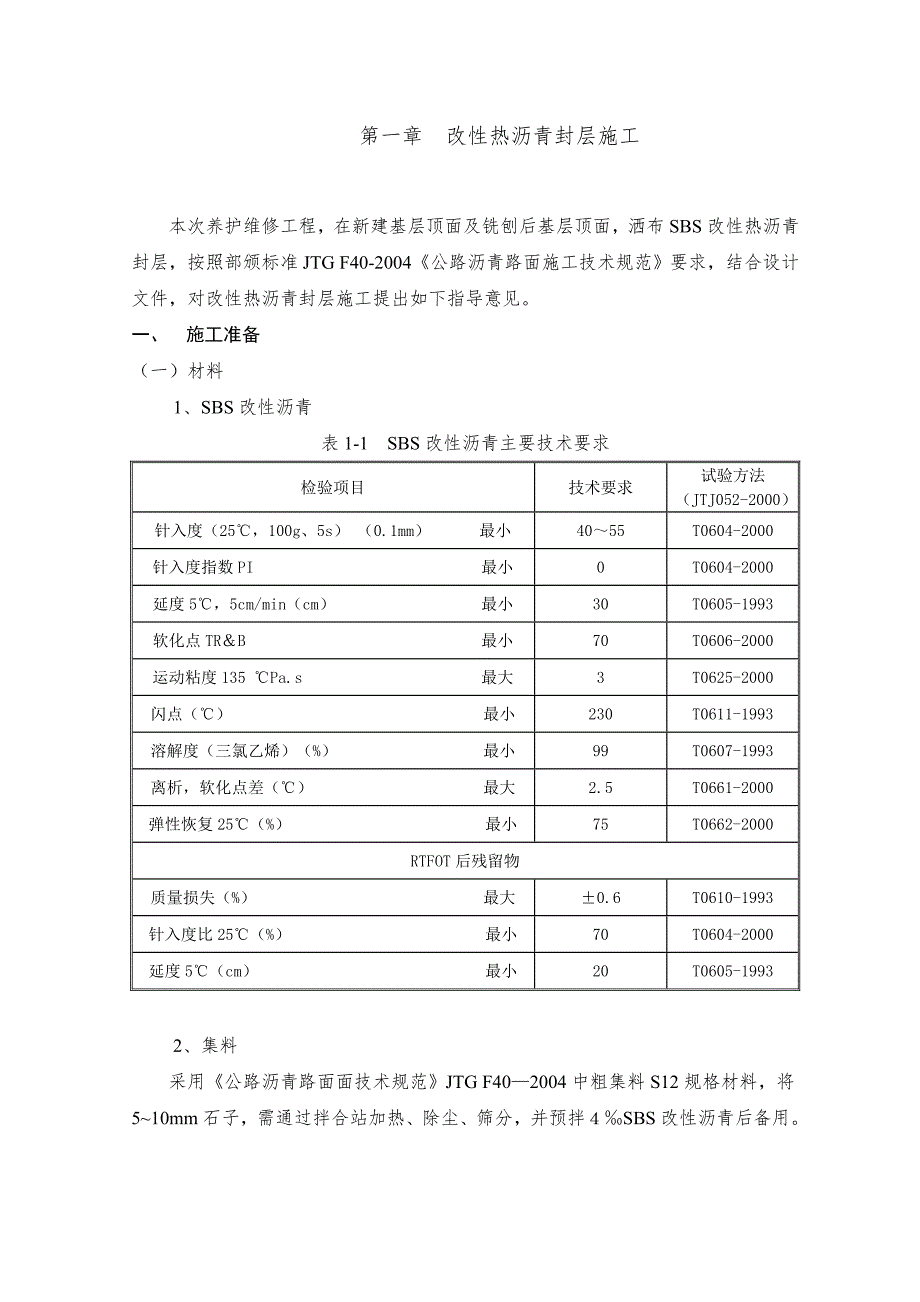

1、路面养护维修工程路面施工指导意见（试行）目 录第一章下封层施工1第二章 FAC-20(SBS改性沥青)施工3第三章SMA-13(SBS改性沥青)施工15第四章小面积病害处理29第五章连续病害处理36第六章路面用材料要求39第七章沥青拌合站场地要求40附录41第一章 改性热沥青封层施工本次养护维修工程，在新建基层顶面及铣刨后基层顶面，洒布SBS改性热沥青封层，按照部颁标准JTG F40-2004公路沥青路面施工技术规范要求，结合设计文件，对改性热沥青封层施工提出如下指导意见。一、 施工准备（一） 材料1、 SBS改性沥青表1-1 SBS改性沥青主要技术要求检验项目技术要求试验方法（JTJ052-
2、2000）针入度（25，100g、5s） （0.1mm） 最小4055T0604-2000针入度指数PI 最小0T0604-2000延度5，5cm/min（cm） 最小30T0605-1993软化点TRB 最小70T0606-2000运动粘度135 Pa.s 最大3T0625-2000闪点（） 最小230T0611-1993溶解度（三氯乙烯）（%） 最小99T0607-1993离析，软化点差（） 最大2.5T0661-2000弹性恢复25（%） 最小75T0662-2000RTFOT后残留物质量损失（%） 最大0.6T0610-1993针入度比25（%） 最小70T0604-2000延度5（c

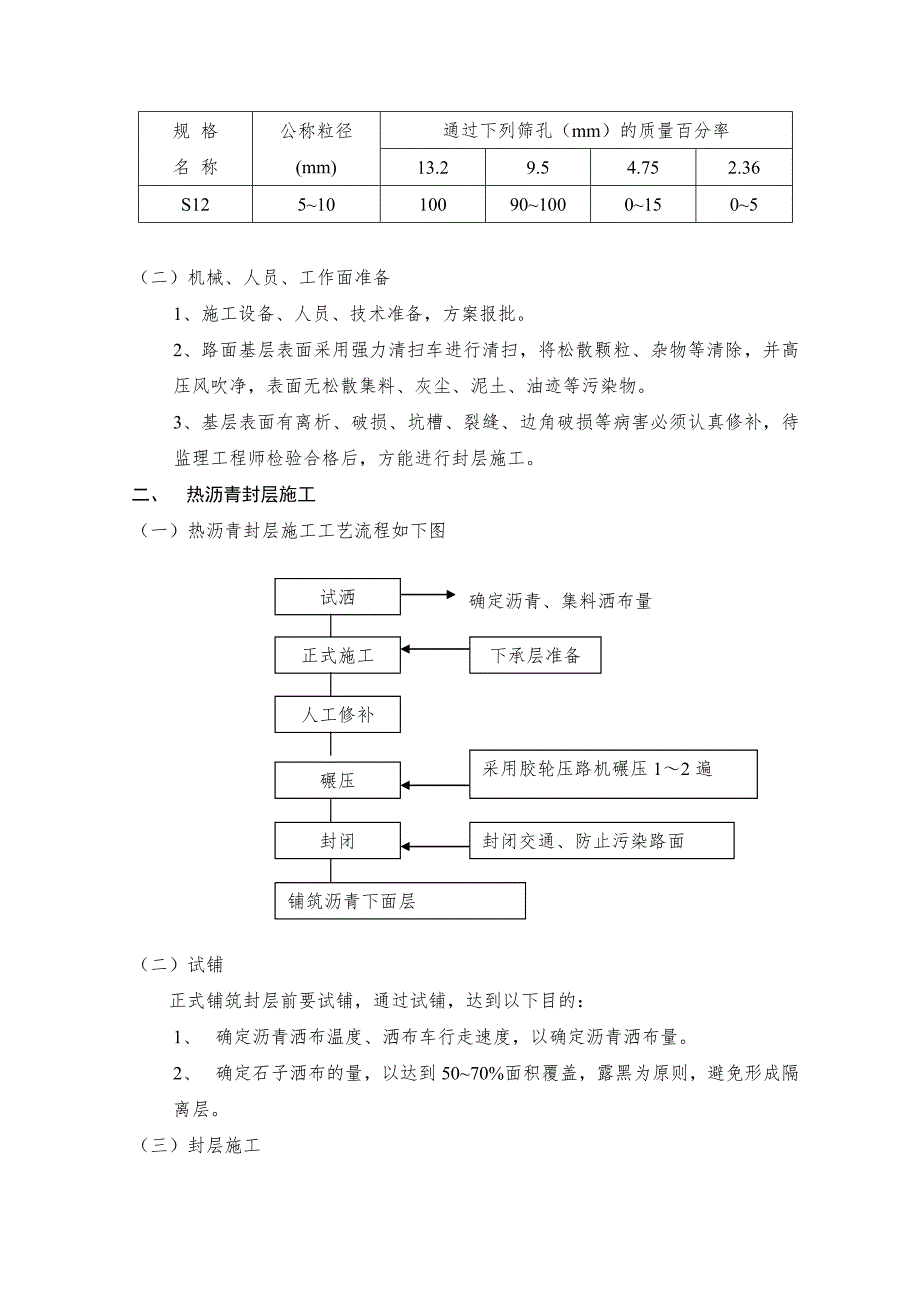

3、m） 最小20T0605-19932、 集料采用公路沥青路面面技术规范JTG F402004中粗集料S12规格材料，将510mm石子，需通过拌合站加热、除尘、筛分，并预拌SBS改性沥青后备用。规 格名 称公称粒径(mm)通过下列筛孔（mm）的质量百分率13.29.54.752.36S125101009010001505（二） 机械、人员、工作面准备1、 施工设备、人员、技术准备，方案报批。2、 路面基层表面采用强力清扫车进行清扫，将松散颗粒、杂物等清除，并高压风吹净，表面无松散集料、灰尘、泥土、油迹等污染物。3、 基层表面有离析、破损、坑槽、裂缝、边角破损等病害必须认真修补，待监理工程师检验合
4、格后，方能进行封层施工。二、 热沥青封层施工（一） 热沥青封层施工工艺流程如下图试洒下承层准备正式施工人工修补封闭交通、防止污染路面碾压采用胶轮压路机碾压12遍铺筑沥青下面层确定沥青、集料洒布量封闭（二） 试铺正式铺筑封层前要试铺，通过试铺，达到以下目的：1、 确定沥青洒布温度、洒布车行走速度，以确定沥青洒布量。2、 确定石子洒布的量，以达到5070%面积覆盖，露黑为原则，避免形成隔离层。（三） 封层施工1、 采用自动沥青洒布车进行洒布热SBS改性沥青，在工作面上用白灰标记出洒布边界，并做为洒布车辆的行驶方向线，保证洒布的沥青面顺直。沥青洒布量按1.40.2kg/m3控制。2、 在边部采用人工
5、遮挡等方式，沥青洒布车洒布时，紧跟其移动，防止洒布沥青污染路缘石等其它设施。3、 沥青洒布后，紧跟进行石子洒布，并人工配合，对石子集中的予以清除或漏洒的进行补洒，石子洒布量一般控制在58m3/1000m2，通过试洒确定，以露黑为宜，避免形成隔离层。4、 采用胶轮压路机碾压12遍，使石子与沥青粘结稳定。5、 封闭交通，禁止车辆等污染路面。（四） 施工应注意的问题1、 洒布车辆行走要匀速、路线顺直，沥青喷洒成雾状，不得出现花条，两幅搭接510cm。2、 沥青洒布时，在开始和结束时，应采取必要措施，防止沥青洒布不均匀，对洒布过量的、或过少的进行处理。3、 石子洒布时，人工进行配合，对局部不均匀的进行
6、处理。4、 密切关注天气预报，禁止雨前抢铺，地面潮湿时不得进行沥青洒布施工。5、 沥青洒布时，注意对路缘石、结构物等设施的保护，防止污染。三、 质量检验表1-4 封层质量控制检测方法序号项目检查频率及单点检验评价方法质量要求或允许误差试验方法1外观随时表面平整，洒布均匀，无污染目测2沥青用量1次/日1.40.2kg/m2称量法3矿料用量1次/日58m3/1000m2称量法第二章 FAC-20(SBS改性沥青)施工标准在局部病害处理的路段、连续病害处理路段，均采用SBS改性沥青，施工控制要求如下：一、 施工准备（一） 原材料要求1、 沥青沥青性能整套检验由承包人委托有相应资质单位进行。施工单位和
7、监理仅对针入度、延度和软化点及老化试验后的质量损失，针入度比、延度进行检验，并留样备检。频率施工单位每车检验一次，监理抽检频率按施工单位20%进行抽检。SBS改性沥青技术要求检验项目技术要求试验方法（JTJ052-2000）针入度（25，100g、5s） （0.1mm） 最小4055T0604-2000针入度指数PI 最小0T0604-2000延度5，5cm/min（cm） 最小30T0605-1993软化点TRB 最小70T0606-2000运动粘度135 Pa.s 最大3T0625-2000闪点（） 最小230T0611-1993溶解度（三氯乙烯）（%） 最小99T0607-1993离析，
8、软化点差（） 最大2.5T0661-2000弹性恢复25（%） 最小75T0662-2000RTFOT后残留物质量损失（%） 最大0.6T0610-1993针入度比25（%） 最小70T0604-2000延度5（cm） 最小20T0605-19932、 粗集料粗集料必须采用石质坚硬、洁净、干燥、无风化、无杂质、近正方体、有棱角优质石料颗粒，必须严格限制集料的针片状颗粒含量，并且具有足够的强度，足够的耐磨耗性和抗冲击性，粗集料与沥青的粘附性不小于5级，沥青面层粗集料的规格和质量应符合公路沥青路面施工技术规范（JTGF40-2004）4.9条之规定，其各项指标要求见下表。沥青混合料用粗集料质量技术
9、要求指 标单位高速公路及一级公路试验方法上面层中、下面层石料压碎值，不大于%2424T 0316洛杉矶磨耗损失，不大于%2830T 0317表观相对密度，不小于2.602.50T 0304吸水率，不大于%2.03.0T 0304坚固性，不大于%1212T 0314针片状颗粒含量（混合料），不大于%1010T 0312水洗法0.075mm颗粒含量，不大于%11T 0310软石含量，不大于%35T 0320注： 如粘附性没有达到5级要求需要添加抗剥落剂 粗集料采用二级或三级破碎，反击破加工，振动筛分，并配有除尘装置，集料分档合理，沥青路面用集料一般按03mm、35mm、510mm、1015mm、1
10、525mm进行分级。 材料加工厂各材料要分开堆放，场地需硬化处理、无积水。 选用的材料加工矿点，其生产能力应能满足施工要求，一种类型的混合料只能采用一家料厂的材料，如料场变化，需重新进行配合比设计。 对进场粗集料每500T检验一次。3、 细集料细集料应洁净干燥、无风化、无杂质，并有适当的颗粒级配，其规格和质量应符合公路沥青路面施工技术规范（JTGF40-2004）4.9条之规定，其各项指标要求见下表。细集料的洁净程度，石屑和机制砂以砂当量（适用于04.75mm）或亚甲蓝值（适用于02.36mm或00.15mm）表示。 沥青混合料用细集料质量技术要求 表Error! No text of spe
11、cified style in document.1项目单位高速公路、一级公路试验方法表观相对密度， 不小于2.50T0328坚固性（0.3mm部分）， 不小于12T0340含泥量（0.075mm的含量）， 不大于3T0333砂当量， 不小于70T0334亚甲蓝值， 不大于g/kg25T0346棱角性（流动时间）， 不小于s30T0345注： 坚固性试验可根据需要进行。本工程沥青面层细集料不允许采用天然砂，细集料必须采用中性、碱性机制砂。 细集料每200T检验一次。4、 填料沥青混合料的矿粉必须采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉，原石料中的泥土杂质应除净。矿粉应干燥、洁净，能自由地从矿粉仓流出，其规格和质量应符合公路沥青路面施工技术规范（JTGF40-2004）4.11条之规定，其各项指标要求见下表。沥青混合料用矿粉质量要求项目单位高速公路、一级公路试验方法表观密度， 不小于t/m32.50T 0352含水量， 不大于%1T 0103烘干法粒度范围 0.6mm 0.15mm 0.075mm%1009
