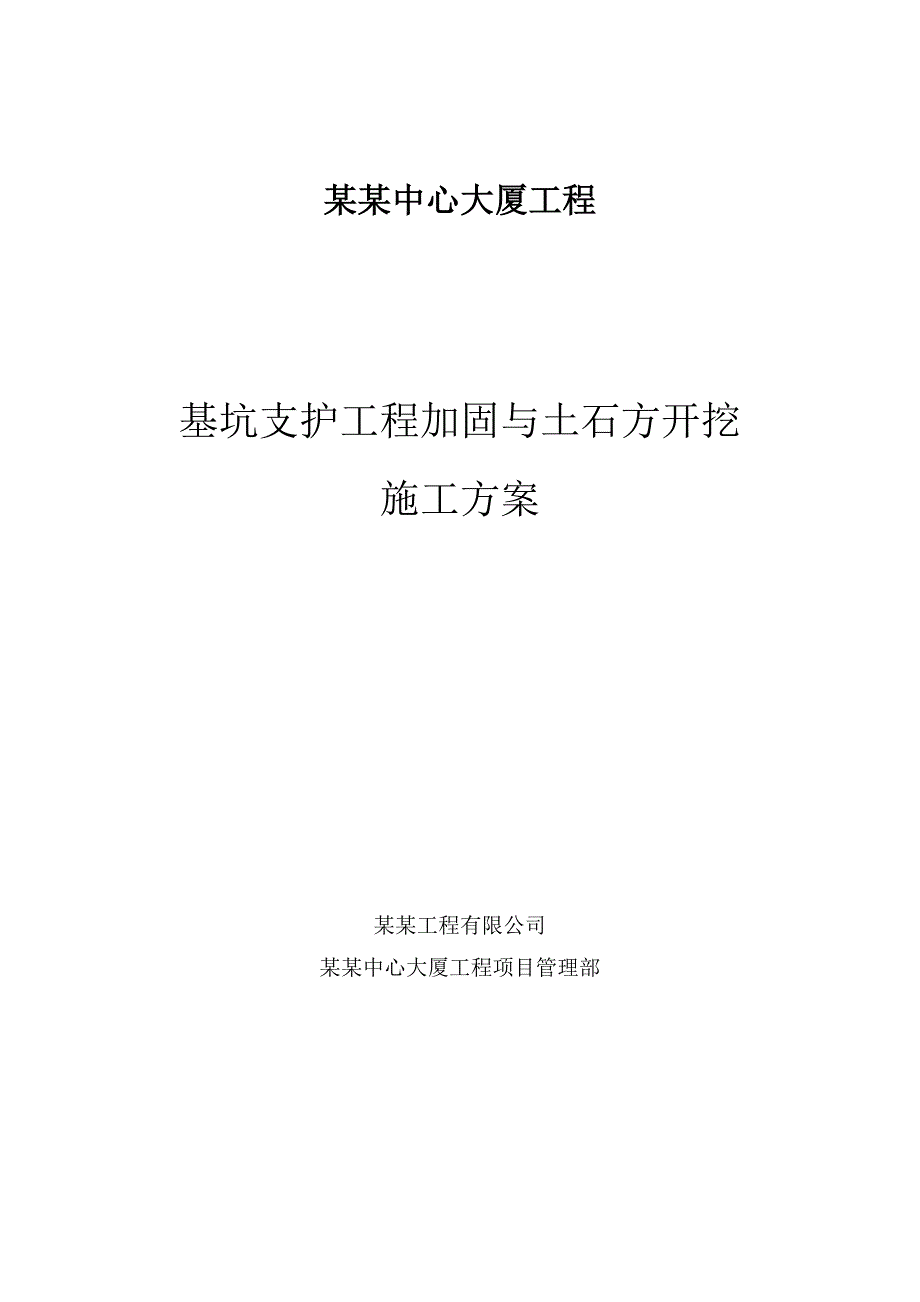

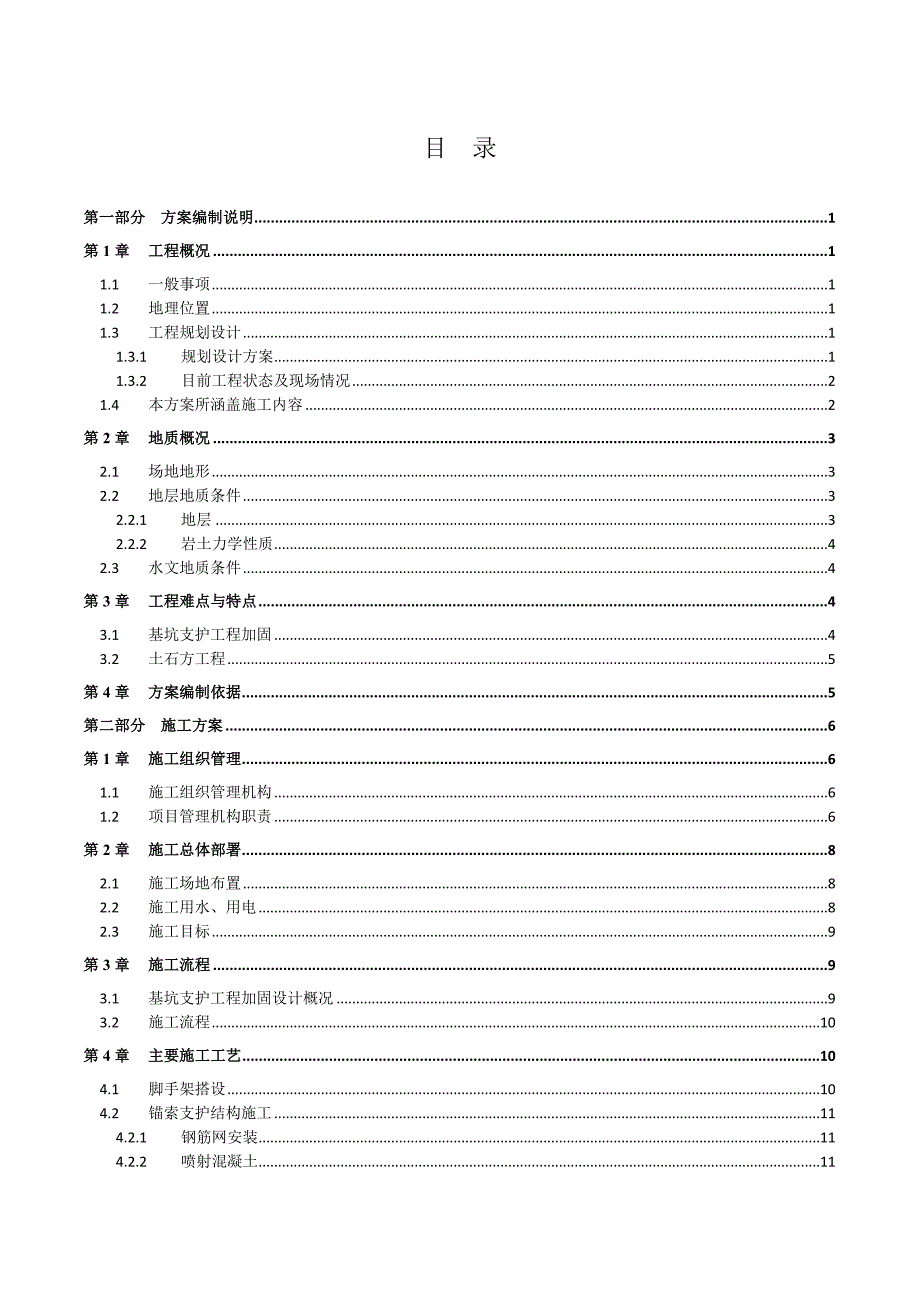

1、某某中心大厦工程基坑支护工程加固与土石方开挖施工方案某某工程有限公司某某中心大厦工程项目管理部目 录第一部分 方案编制说明1第1章工程概况11.1一般事项11.2地理位置11.3工程规划设计11.3.1规划设计方案11.3.2目前工程状态及现场情况21.4本方案所涵盖施工内容2第2章地质概况32.1场地地形32.2地层地质条件32.2.1地层32.2.2岩土力学性质42.3水文地质条件4第3章工程难点与特点43.1基坑支护工程加固43.2土石方工程5第4章方案编制依据5第二部分 施工方案6第1章施工组织管理61.1施工组织管理机构61.2项目管理机构职责6第2章施工总体部署82.1施工场地布置

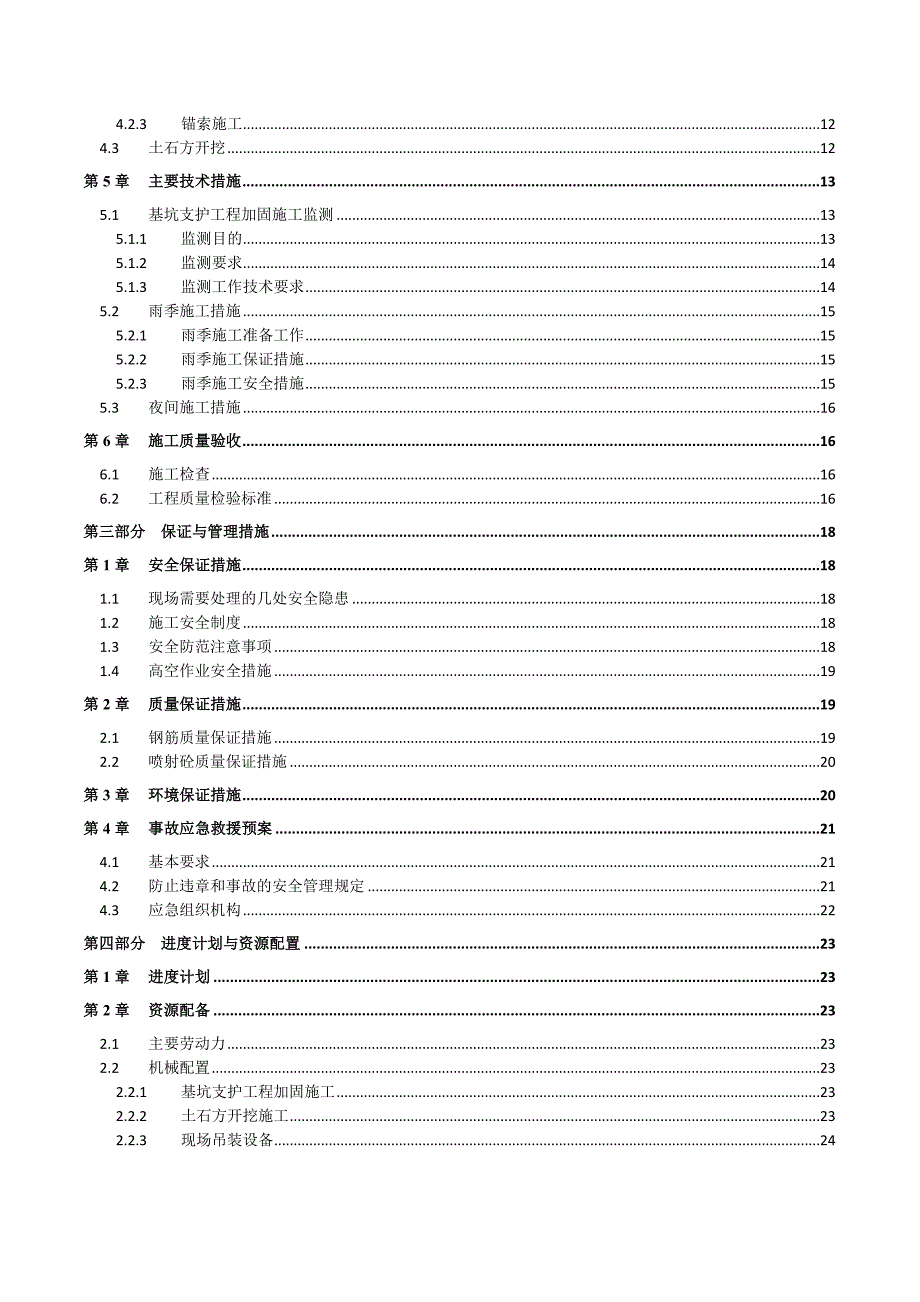

2、82.2施工用水、用电82.3施工目标9第3章施工流程93.1基坑支护工程加固设计概况93.2施工流程10第4章主要施工工艺104.1脚手架搭设104.2锚索支护结构施工114.2.1钢筋网安装114.2.2喷射混凝土114.2.3锚索施工124.3土石方开挖12第5章主要技术措施135.1基坑支护工程加固施工监测135.1.1监测目的135.1.2监测要求145.1.3监测工作技术要求145.2雨季施工措施155.2.1雨季施工准备工作155.2.2雨季施工保证措施155.2.3雨季施工安全措施155.3夜间施工措施16第6章施工质量验收166.1施工检查166.2工程质量检验标准16第三部
3、分 保证与管理措施18第1章安全保证措施181.1现场需要处理的几处安全隐患181.2施工安全制度181.3安全防范注意事项181.4高空作业安全措施19第2章质量保证措施192.1钢筋质量保证措施192.2喷射砼质量保证措施20第3章环境保证措施20第4章事故应急救援预案214.1基本要求214.2防止违章和事故的安全管理规定214.3应急组织机构22第四部分 进度计划与资源配置23第1章进度计划23第2章资源配备232.1主要劳动力232.2机械配置232.2.1基坑支护工程加固施工232.2.2土石方开挖施工232.2.3现场吊装设备24第一部分 方案编制说明第1章 工程概况1.1 一般
4、事项(1) 项目名称 某某中心大厦(2) 建筑场所 大连市中山区友好广场区域(3) 主要用途 商业、办公、酒店式公寓(4) 业主 某某中心大厦有限公司(5) 主体设计单位 大连市建筑设计研究院有限公司(6) 基坑围护加固设计与施工单位 某某工程有限公司(7)监理单位 上海建科建设监理咨询有限公司 大连大保建设管理有限公司1.2 地理位置某某中心大厦项目位于大连市中山区友好广场西北，沿中山路北侧介于金座大厦与普照街之间，北侧以天津街与鸿霖大厦毗邻，西北侧与大连火车站隔街相望，规划占地面积约10950.5m2。该项目地处大连市繁华的市中心区域，地理位置显赫，社会影响广泛。 场地周边环境实景 原规划
5、设计主楼标准层1.3 工程规划设计1.3.1 规划设计方案原规划设计的某某中心大厦建筑面积28.6万平方米，地下6层、地上裙房9层、主体塔楼78层，结构高度335米，是一个集金融、贸易、商业、展览展示、办公、会议、资讯、旅游于一体的多功能区域性国际经济活动中心，该工程于2003年4月30日开工建设。大厦基础座落于微风化岩层上，基础形式为钢筋混凝土筏板，主体结构部分基础底板厚3.03.5m，采用C40混凝土。主体结构为钢筋混凝土内筒与外框架钢管混凝土柱组成的混合结构体系，核芯筒采用钢筋混凝土、内置型钢。1.3.2 目前工程状态及现场情况某某中心大厦项目在大部分区域地下结构施工至地下一层后处于停工
6、状态，东南角部分(下图所示)基础及地下结构未施工，并且该区域基坑底部还有一定方量土石方未开挖，沿基坑壁有施工坡道通向坑底。本次施工主要针对该区域进行基坑支护工程的加固和土石方开挖。下坑坡道未施工区域 目前工程状态 现场实地情况1.4 本方案所涵盖施工内容本工程地下六层，场地内东南角未施工区域由于地势较高，实际为地下七层，该区域为裙房区域，基础底板设计厚度1500mm，基坑开挖深度因地面高程变化约为2728m。原基坑支护采用预应力锚索与编网、喷砼相结合的支护方式，锚索设置间距为2m2m，如下图所示。 基坑东侧（普照街）锚杆状况 基坑南侧（中山路）锚杆状况基坑支护工程于2003年5月开工，设计使用
7、有效期2年，应于2005年5月基础施工完毕并回填至自然地面。由于种种原因，该基坑东南角未施工区域段支护仅施工至第十层，底部土方还未开挖完成，锚索支护结构尚有三层未施工。由于严重超期，所以需对该段进行支护加固，基坑支护加固仍然采用原支护形式：预应力锚索与编网、喷砼相结合的支护方式，锚索具体设置形式详见下文相关章节介绍。场地内东南角未施工区域未完成的土方开挖面积约为1900m2，经过现场实测估计，未开挖区域土方最大开挖深度约为12m左右，大部分区域开挖深度为6m左右（锚索支护结构尚有三层未施工），其中局部表层包含有一小部分生活垃圾与建筑垃圾，本工程具体土石方量应经过现场进一步实际测量确定。本方案所
8、描述施工内容主要为如下两部分:1、场地东南角未施工区域基坑支护加固工程；2、场地东南角未施工区域土方开挖工程。第2章 地质概况2.1 场地地形1、场地地形由东向西倾斜，地面标高16.1921.77米，相对高差5.58米。2、地貌单元属于残坡积台地。2.2 地层地质条件2.2.1 地层经钻探揭露，场地地层自上而下依次为：（1）杂填土：杂色，主要由砖块、混凝土块、粘性土、煤渣、碎石、建筑垃圾等杂物组成。稍湿，松散稍密。该土层普遍分布，层厚0.504.30米，层底标高12.6120.47米。（2）粉质粘土：黄褐色，内含少量氧化铁结核、角砾，湿，可塑状态。该土层分布不均，局部缺失。层厚0.403.00
9、米，层底标高12.8219.41米。（3）强风化板岩：黄褐色，薄层状，碎裂结构，风化裂隙发育，间距小于2cm，岩芯呈小碎片状及碎块状，岩块手可掰碎。岩体破碎，岩体基本质量等级级。该岩层揭露层厚2.7017.10米，揭露层底标高-3.1815.40米。（4）中风化板岩：灰褐色，板裂结构，薄层状构造，风化裂隙较发育，间距小于10cm，闭合状，岩体完整性稍差，岩芯多呈块片状、块状及短柱状。岩体较破碎，岩体基本质量等级级。该岩层揭露层厚4.8024.10米，揭露层底标高-15.501.11米。（5）微风化板岩：灰色，薄层状，岩石较完整，风化裂隙少见，层面倾向南西，倾角2040之间。岩体较完整，岩体基本
10、质量等级级。岩层顶板埋深15.6033.40米，层顶标高-15.501.11米。2.2.2 岩土力学性质场地内各地层岩土物理力学性质具体如下表：土层粘聚力（KPa）内摩擦角（度）重度（kN/m3）侧摩擦力（KPa）地基承载力（KPa）杂填土10101840粉质粘土20141980200强风化板岩403222140400中风化板岩70452420010002.3 水文地质条件地下水赋存于基岩风化裂隙带中，属基岩裂隙潜水。地下水埋藏深度为6.8012.30米，标高为7.4010.61米。根据钻孔抽水试验：试验孔深45.70米，场地岩土层地下水渗透系数K=0.12米/日，影响半径R=8.31米，涌水
11、量Q=13.43立方米/天。该地下水对钢筋混凝土结构无腐蚀性。第3章 工程难点与特点3.1 基坑支护工程加固从本工程地质条件来看，基坑开挖深度内基本为强风化层和中风化层，基底开挖面位于微风化层顶部附近：所开挖岩层较为破碎、岩体完整性较差，由于本基坑工程开挖深度达到27m以上，采用预应力锚索+编网喷砼支护的形式已是极为经济的支护方式。本工程具有如下难点与特点：基坑存在着严重的安全隐患：由于该处基坑开挖后暴露时间较长，在受到外界扰动时，该处基坑存在失稳风险；在中山路下存在正在施工的地铁站台，地铁走向沿中山路位于中山路道路中线，变形控制要求严格；由于该处的地铁施工，本基坑工程的支护结构已受到一定程度
12、的扰动：根据某某工程有限公司所反映的情况，基坑南侧原有支护结构上部几道锚索锚头锚固段已被部分切除（单根锚索被切除的最大长度4m左右），当时虽及时采取了将锚头直接锚固于地铁基坑支护结构上的措施，但对本基坑支护结构的扰动已不可避免发生。基坑安全与否对周边环境影响极大：本工程基坑边缘紧贴中山路人行通道，中山路为大连市区最大的交通主干道，车流量大；且在此位置有一公交车站，过往人流非常密集，基坑工程必须确保安全；基坑东北侧为居民楼，北侧为天津街商业步行街，减少粉尘和噪声扰民也是本工程面临的一个问题。应对措施：基坑土石方开挖方式采用镐头机破碎，避免爆破开挖对已有支护结构产生影响；加固施工的上部三道锚索采用
13、无粘结型锚所以减小锚索总长：避免锚索深入临近地铁线路范围；在基坑支护工程加固施工过程中，加强基坑周边环境监测，做到信息化施工；制定完善的安全文明施工措施，以减小周边噪音、粉尘扰民。 中山路侧密集的车流 中山路侧行人3.2 土石方工程该处的土石方工程具有场地较小、出土坡道坡度较大、为收头性质的土石方工程的特点，土石方开挖和外运工作均具有一定的难度；且由于开挖岩层具有裂隙发育、岩体较为破碎的特点：开挖过程中需与底部三道锚索的施工紧密配合、避免坑壁崩塌现象的出现，这会对土石方开挖速度带来较大影响。第4章 方案编制依据（1）某某中心大厦基坑支护（BEGG1段）加固工程施工图纸，某某工程有限公司，201
14、0年7月18日。（2）建设单位提供的岩土工程勘察报告，大连市勘察测绘研究院，2003年4月。（3）大连市基坑支护设计与施工相关发文与规章制度；（4）建筑基坑支护技术规程JGJ120-99（5）建筑地基基础设计规范GB50007-2002（6）建筑机械使用安全技术规程JGJ33-2001（7）建筑地基基础施工质量验收规范GB50202-2002（8）建筑施工安全检查标准JGJ59-99（9）参照本公司在以往已完成类似基坑土方开挖成功经验和方法；（10）国家和政府部门制定的劳动保护和安全生产政策、法令和规章制度。第二部分 施工方案第1章 施工组织管理1.1 施工组织管理机构为保证本工程优质、顺利按期完工，按照业主对工程的施工要求，结合本工程特点，由公司协调，成立项设立某某中心基坑支护加固施工工程项目经理部。
