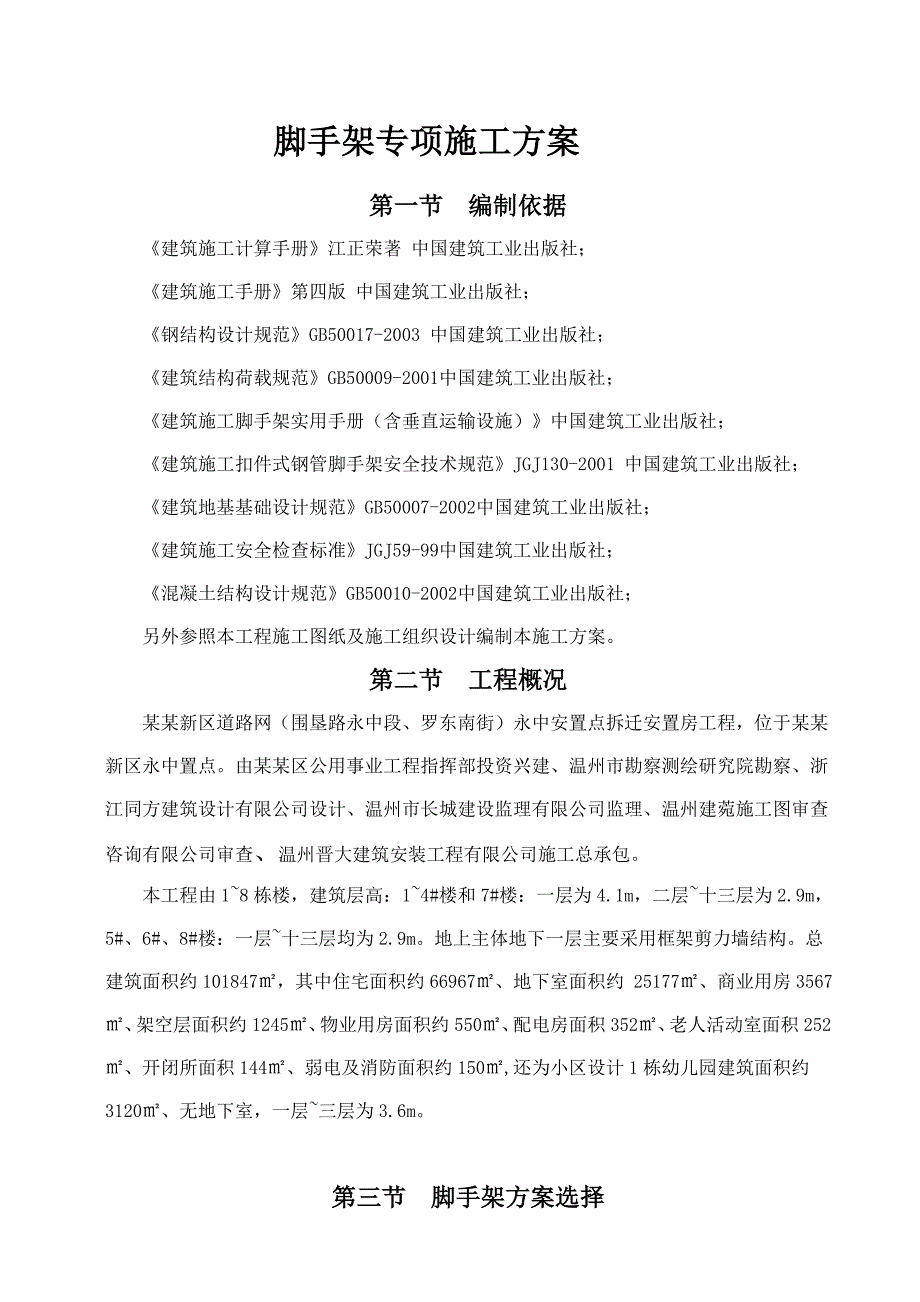

1、脚手架专项施工方案第一节 编制依据 建筑施工计算手册江正荣著 中国建筑工业出版社； 建筑施工手册第四版 中国建筑工业出版社； 钢结构设计规范GB50017-2003 中国建筑工业出版社； 建筑结构荷载规范GB50009-2001中国建筑工业出版社； 建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社； 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001 中国建筑工业出版社； 建筑地基基础设计规范GB50007-2002中国建筑工业出版社； 建筑施工安全检查标准JGJ59-99中国建筑工业出版社； 混凝土结构设计规范GB50010-2002中国建筑工业出版社； 另外参照本工程施工
2、图纸及施工组织设计编制本施工方案。第二节 工程概况 某某新区道路网（围垦路永中段、罗东南街）永中安置点拆迁安置房工程，位于某某新区永中置点。由某某区公用事业工程指挥部投资兴建、温州市勘察测绘研究院勘察、浙江同方建筑设计有限公司设计、温州市长城建设监理有限公司监理、温州建菀施工图审查咨询有限公司审查、温州晋大建筑安装工程有限公司施工总承包。 本工程由18栋楼，建筑层高：14#楼和7#楼：一层为4.1m，二层十三层为2.9m，5#、6#、8#楼：一层十三层均为2.9m。地上主体地下一层主要采用框架剪力墙结构。总建筑面积约101847，其中住宅面积约66967、地下室面积约 25177、商业用房35

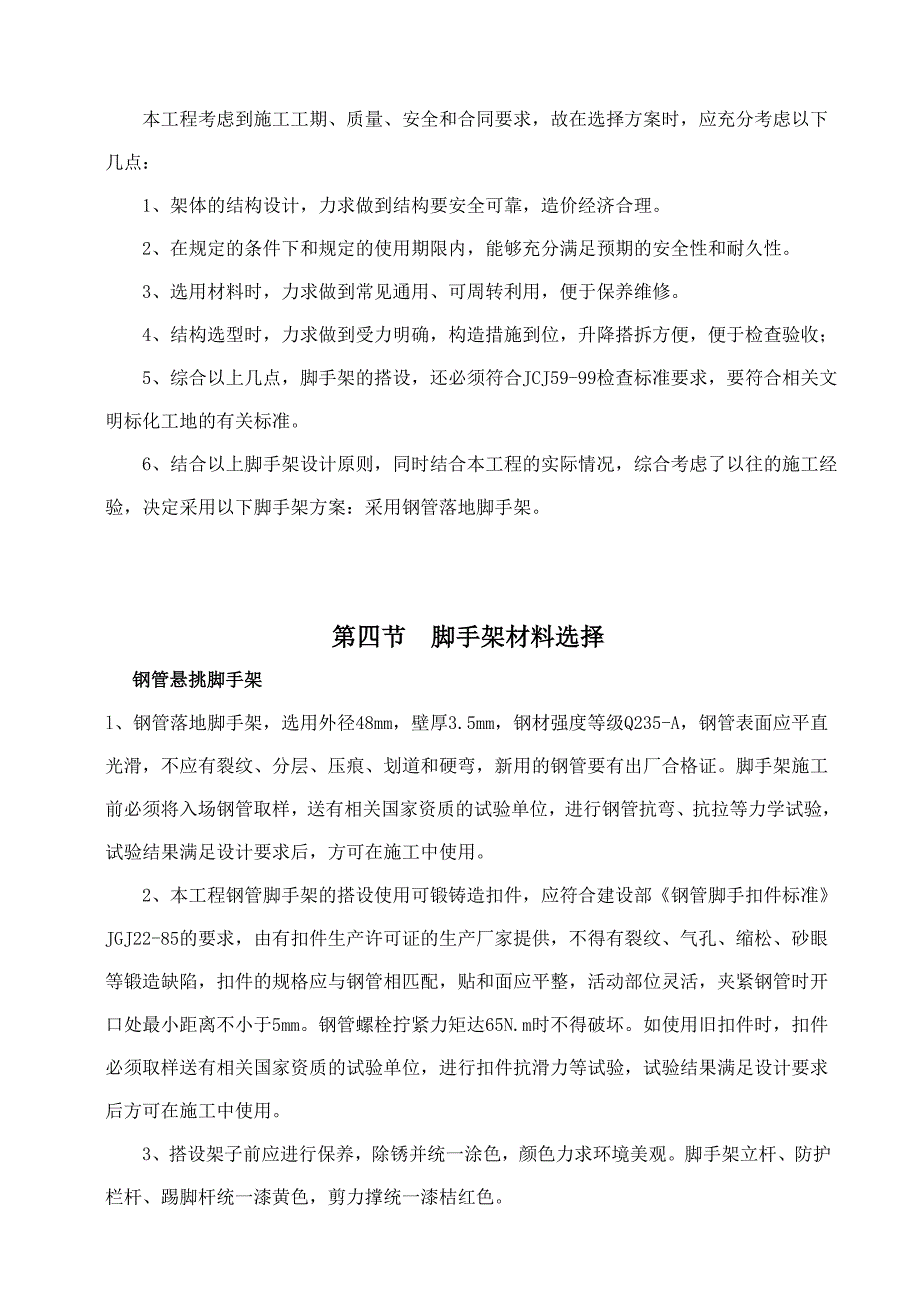

3、67、架空层面积约1245、物业用房面积约550、配电房面积352、老人活动室面积252、开闭所面积144、弱电及消防面积约150,还为小区设计1栋幼儿园建筑面积约3120、无地下室，一层三层为3.6m。第三节 脚手架方案选择 本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点： 1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点
4、，脚手架的搭设，还必须符合JCJ59-99检查标准要求，要符合相关文明标化工地的有关标准。 6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：采用钢管落地脚手架。第四节 脚手架材料选择钢管悬挑脚手架l、钢管落地脚手架，选用外径48mm，壁厚3.5mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。 2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建

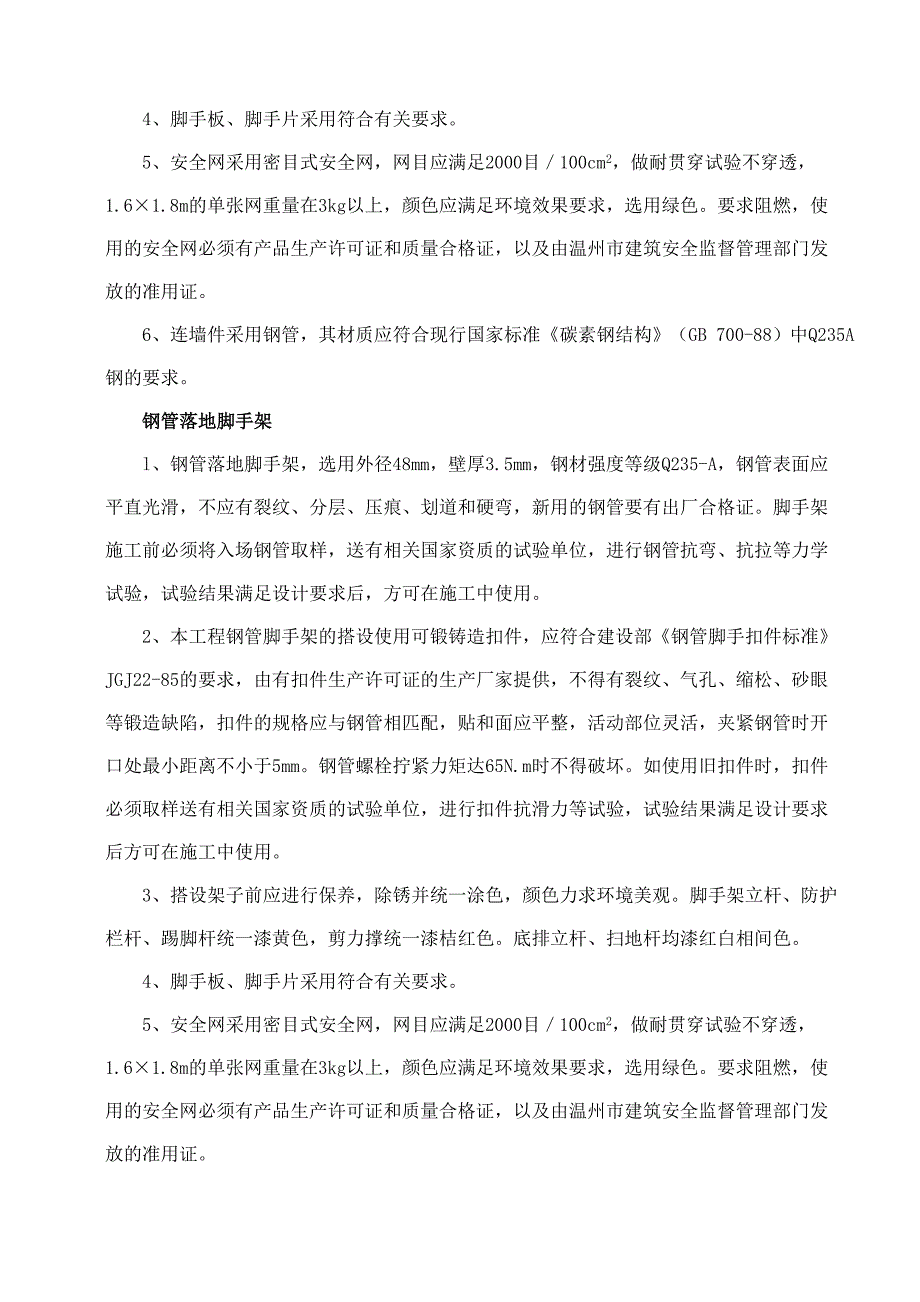

5、设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。 4、脚手板、脚手片采用符合有关要求。 5、安全网采用密目式安全网，网目应满足2000目100cm2，做耐贯穿试
6、验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由温州市建筑安全监督管理部门发放的准用证。 6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB 700-88）中Q235A钢的要求。 钢管落地脚手架 l、钢管落地脚手架，选用外径48mm，壁厚3.5mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。
7、2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。 3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。 4、脚手板、脚手片采用符
8、合有关要求。 5、安全网采用密目式安全网，网目应满足2000目100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由温州市建筑安全监督管理部门发放的准用证。 6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB 700-88）中Q235A钢的要求。第五节 脚手架搭设流程及要求1、本工程悬挑脚手架应从楼面开始用槽钢外挑。2、搭设顺序架设悬挑件立杆小横杆大横杆搁栅剪刀撑脚手片栏杆踢脚杆围护，搭设时，每个节点都应拧紧，固定牢固，并仔细检查。3、排架底悬挑槽钢与楼板上予埋216钢
9、筋吊环。4、槽钢与立杆的连接位置配套，搭设立杆时将钢管套入25钢筋中。5、立杆采用对接扣件连接，相邻两立杆接头应错位不小于500mm，且不在同一步内。纵向水平杆接长必须采用对接扣件连接，上下相邻两根纵向水平杆接头错开，并不在同一跨内。6、内立杆距墙0.2m，小横杆伸出外立杆连接点0.25m，立杆应上下对直。7、脚手架外侧设置剪刀撑，由脚手架端头开始按水平距离不超过9m设置一排剪刀撑，斜杆用长钢管与脚手架底部成4560夹角。自下而上，左右连接设置，斜杆用旋转扣件与立杆和横杆扣牢。剪刀撑搭接长度不小于100cm。8、操作层脚手板的铺设应满铺、铺稳，不留空位，不能满铺处必须采用有效防护措施，每片绑扎
10、不少于4点，用14#铅丝双股并联绑扎，要求绑扎牢固，交接处平整，无探头板。9、防护栏杆必须使用钢管，高度为1.2m，防护栏杆连接应当严密，不得留有空间，踢脚杆设置高度30mm，扣件必须拧紧。10、脚手架与建筑的拉结点，垂直方向每层设置，水平每隔4.5m及转角处设拉结点（即二步三跨），拉接点必须牢固、稳定。11、脚手架必须有良好的避雷接地装置。其接地电阻不得大于4，连接点与安装的预埋筋连接。12、脚手架外侧必须用建设主管部门认证的合格密目式安全网封闭。且应将安全网固定在脚手架外立杆里侧，不宜将网围在各杆件的外侧。安全网应用不小于18#铅丝绑扎。落地脚手架搭设的工艺流程为：场地平整、夯实基础承载力
11、实验、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。 定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。 在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按一下构造要求搭设。 在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与
12、主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按一下构造要求搭设。 1、主杆基础 本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。 2、立杆间距 (1)脚手架立杆纵距1.5m，横距1m，步距1.8m；连墙杆间距竖直3m，水平4.5m(即两步三跨)；里立杆距建筑物0.20m。 (2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同
13、跨内，以保证脚手架的整体性。 (3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。 (4)立杆的垂直偏差应控制在不大于架高的1400。 (5)立杆及纵横向水平杆构造要求： 3、大横杆、小横杆设置 (1)大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。 (2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。 4、剪刀撑 脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于3个旋转
14、扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。 5、脚手板、脚手片的铺设要求 (1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆间应满铺脚手板，无探头板。 (2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。 (3)脚手片须用双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。 6、防护栏杆 (1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。 (2)选用
15、18铅丝张挂安全网，要求严密、平整。 (3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。 (4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。 (5)脚手架上门洞、出入口构造示意图 7、连墙件 (1)脚手架与建筑物按计算书中连墙件布置要求设拉结点。楼层高度超过4m，则在水平方向加密。 (2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。 (3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。 (4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结点，以确保外架安全可靠
