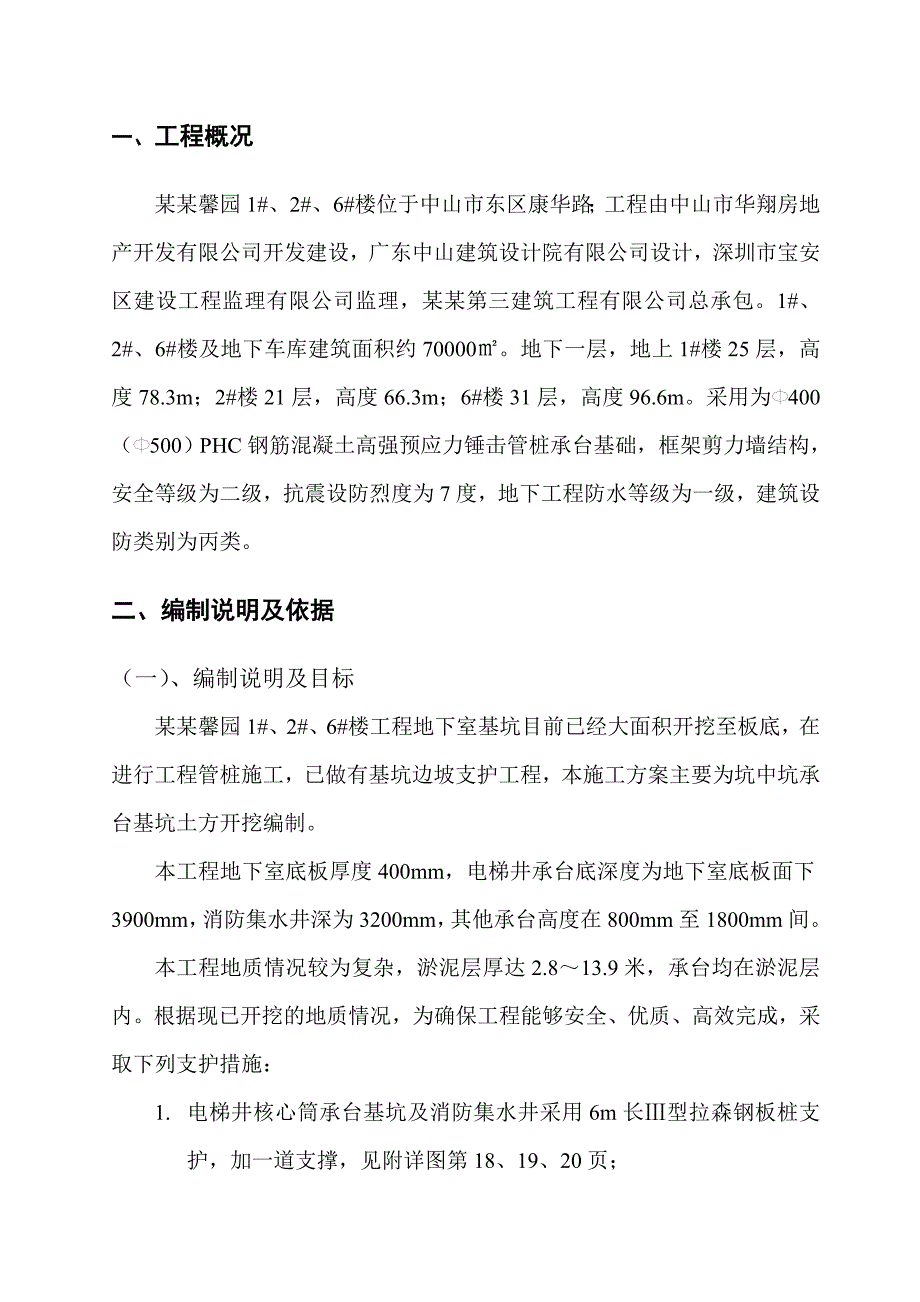

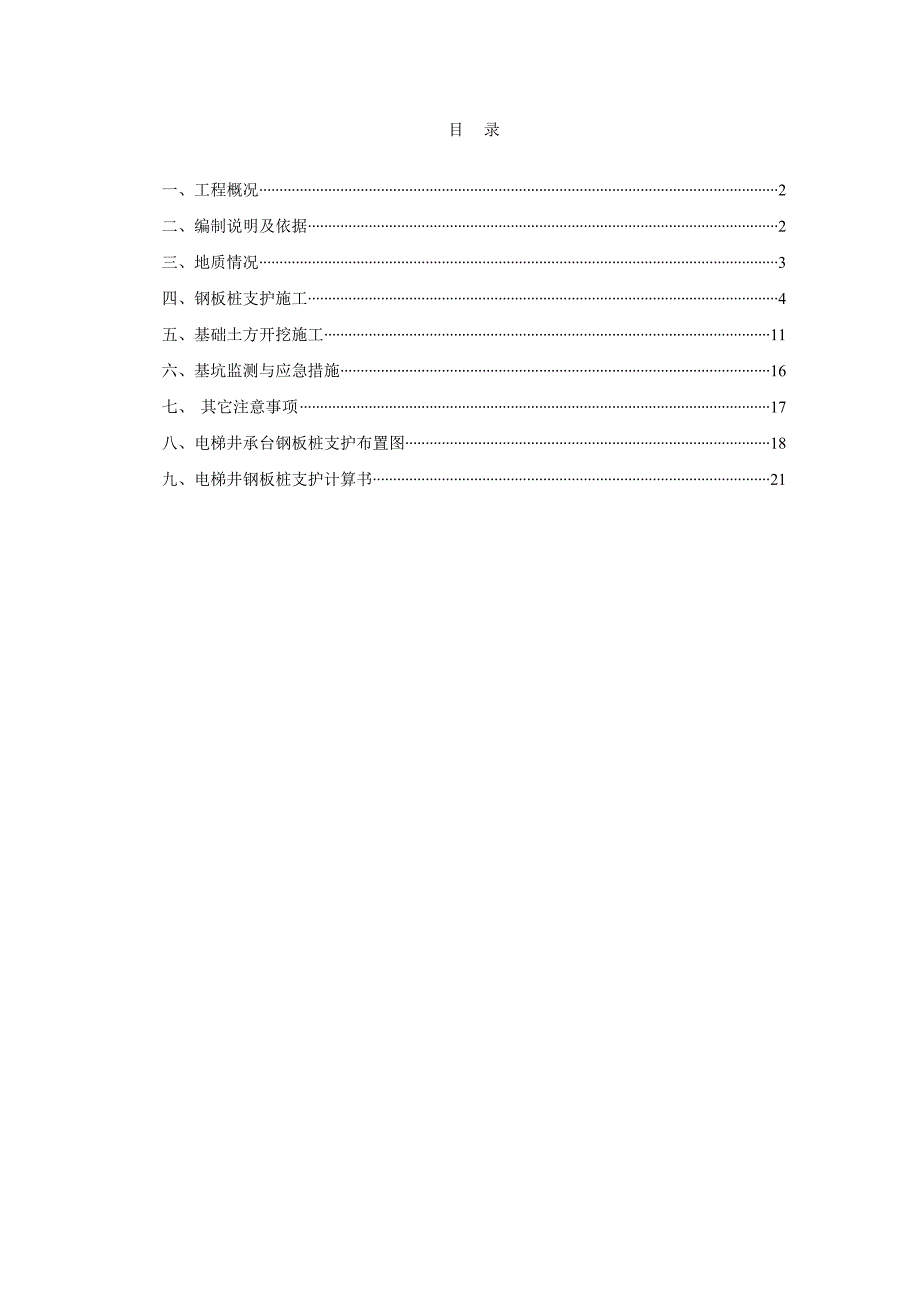

1、目 录一、工程概况2二、编制说明及依据2三、地质情况3四、钢板桩支护施工4五、基础土方开挖施工11六、基坑监测与应急措施16七、 其它注意事项17八、电梯井承台钢板桩支护布置图18九、电梯井钢板桩支护计算书21一、工程概况某某馨园1#、2#、6#楼位于中山市东区康华路；工程由中山市华翔房地产开发有限公司开发建设，广东中山建筑设计院有限公司设计，深圳市宝安区建设工程监理有限公司监理，某某第三建筑工程有限公司总承包。1#、2#、6#楼及地下车库建筑面积约70000。地下一层，地上1#楼25层，高度78.3m；2#楼21层，高度66.3m；6#楼31层，高度96.6m。采用为400（500）PHC钢

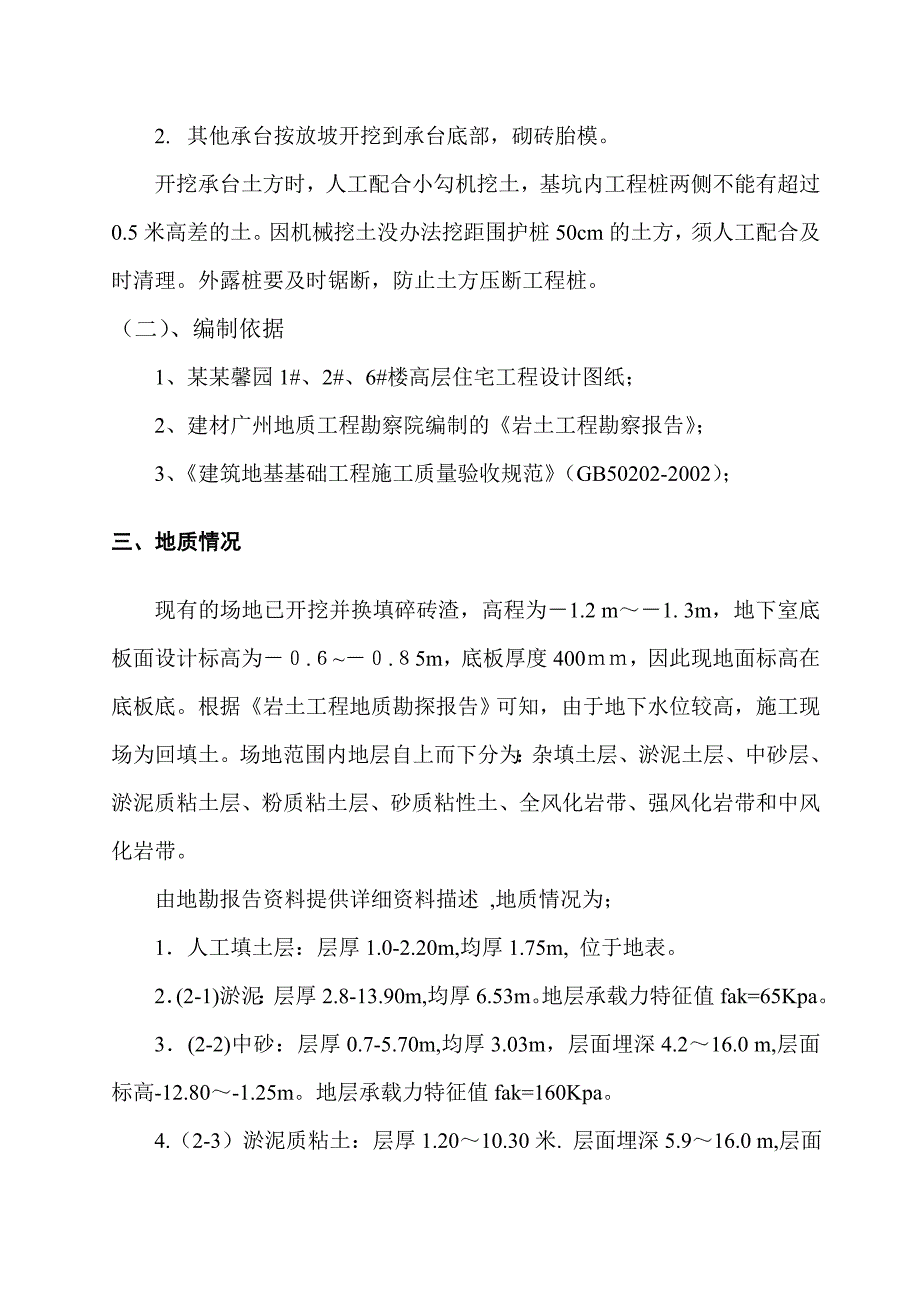

2、筋混凝土高强预应力锤击管桩承台基础，框架剪力墙结构，安全等级为二级，抗震设防烈度为7度，地下工程防水等级为一级，建筑设防类别为丙类。二、编制说明及依据（一）、编制说明及目标某某馨园1#、2#、6#楼工程地下室基坑目前已经大面积开挖至板底，在进行工程管桩施工，已做有基坑边坡支护工程，本施工方案主要为坑中坑承台基坑土方开挖编制。本工程地下室底板厚度400mm，电梯井承台底深度为地下室底板面下3900mm，消防集水井深为3200mm，其他承台高度在800mm至1800mm间。本工程地质情况较为复杂，淤泥层厚达2.813.9米，承台均在淤泥层内。根据现已开挖的地质情况，为确保工程能够安全、优质、高效完
3、成，采取下列支护措施：1. 电梯井核心筒承台基坑及消防集水井采用6m长型拉森钢板桩支护，加一道支撑，见附详图第18、19、20页；2. 其他承台按放坡开挖到承台底部，砌砖胎模。开挖承台土方时，人工配合小勾机挖土，基坑内工程桩两侧不能有超过0.5米高差的土。因机械挖土没办法挖距围护桩50cm的土方，须人工配合及时清理。外露桩要及时锯断，防止土方压断工程桩。（二）、编制依据1、某某馨园1#、2#、6#楼高层住宅工程设计图纸；2、建材广州地质工程勘察院编制的岩土工程勘察报告；3、建筑地基基础工程施工质量验收规范（GB50202-2002）；三、地质情况现有的场地已开挖并换填碎砖渣，高程为1.2 m1
4、. 3m，地下室底板面设计标高为.5m，底板厚度400，因此现地面标高在底板底。根据岩土工程地质勘探报告可知，由于地下水位较高，施工现场为回填土。场地范围内地层自上而下分为：杂填土层、淤泥土层、中砂层、淤泥质粘土层、粉质粘土层、砂质粘性土、全风化岩带、强风化岩带和中风化岩带。由地勘报告资料提供详细资料描述 ,地质情况为；1人工填土层：层厚1.0-2.20m,均厚1.75m, 位于地表。2(2-1)淤泥：层厚2.8-13.90m,均厚6.53m。地层承载力特征值fak=65Kpa。3(2-2)中砂：层厚0.7-5.70m,均厚3.03m，层面埋深4.216.0 m,层面标高-12.80-1.25
5、m。地层承载力特征值fak=160Kpa。4.（2-3）淤泥质粘土：层厚1.2010.30米. 层面埋深5.916.0 m,层面标高-12.95-3.04m。地层承载力特征值fak=100Kpa。 5.（2-4）粉质粘土：层厚0. 99.5米， 均厚3.95m， 层面埋深4.511.0 m,层面标高-7.85-1.70m。地层承载力特征值fak=180Kpa。6.砂质粘性土：层厚介于1.09.7m，均厚3.93m，层面埋深7.319.0 m,层面标高-16.0-4.25m。本层承载力特征值fak=250Kpa。7. （4-1）全风化花岗岩：层厚介于1.313.1m，均厚5.47m，层面埋深9.
6、022.1 m,层面标高-19.2-6.0m。地层承载力特征值fak=300Kpa。8.（4-2）强风化花岗岩：层厚介于0.818.9m，均厚10.00m，层面埋深12.529.0 m,层面标高-25.88-9.5m。地层承载力特征值fak=380Kpa。9.（4-3）中风化花岗岩：层厚0.15.20m，层面埋深21.540.0 m,层面标高-37.10-18.55m。地层承载力特征值fak=1100Kpa。四、钢板桩支护施工1、钢板桩施工要求（1）钢板桩的设置位置要符合设计要求，便于基础施工，即在基础最突出的边缘外留有施工工作面。（2）基坑护壁钢板桩的平面布置形状应平直整齐，避免不规则的转角
7、，以便标准钢板桩的利用和支撑设置。各周边尺寸应符合板桩模数。（3）整个基础施工期间，在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。（4）采用拉森 型钢板桩，钢板桩施工前应查明并避开施打位置没有需要保护的已有工程桩。（5）钢板桩锁口不合格的应修整，检查合格后涂黄油。（6）为使H钢围檩受力均匀，在钢板桩和H钢之间的孔隙采用钢板、钢筋填满。（7）H钢围檩、钢管支撑和钢板采用Q235钢，焊条E43。电梯井承台基坑钢板桩采用Q345，焊条采用E50。（8）所有的焊接点要求按照建筑钢结构焊接规程（JGJ81-2002）进行
8、焊接。 l 拉森钢板桩支护基坑施工参考图片：2、电梯井承台基坑钢板桩支护施工的顺序（1）钢板桩位置的定位放线，验线；（2）施打电梯井钢板桩顶至底板底标高；（3）钢板桩基坑内土方挖至檩条处、按设计标高安装支撑檩条；（4）基坑土方开挖、锯桩、测量桩定位坐标（桩坐标交监理复核确认，如有偏位桩或倾斜桩，由业主方处理）；（5）施工承台基坑底因淤泥上涌增加的30CM厚配砂石；（6）砼垫层、安装模板（或砌砖胎模）、钢筋绑扎、浇砼；（7）拆除承台模板；（8）承台与钢板桩间回填石屑；（9）拔除钢板桩，边拔边往桩孔内灌砂或石屑。3、钢板桩的检验、吊装、堆放（1）钢板桩的检验对钢板桩，一般有材质检验和外观检验，以便
9、对不合要求的钢板桩进行矫正，以减少打桩过程中的困难。外观检验：包括表面缺陷、长度、宽度、厚度、高度、端部矩形比、平直度和锁口形状等项内容。检查中要注意：a）对打入钢板桩有影响的焊接件应予以割除；b）割孔、断面缺损的应予以补强；c）若钢板桩有严重锈蚀，应测量其实际断面厚度。原则上要对全部钢板桩进行外观检查。材质检验：对钢板桩母材的化学成分及机械性能进行全面试验。包括钢材的化学成分分析，构件的拉伸、弯曲试验，锁口强度试验和延伸率试验等项内容。每一种规格的钢板桩至少进行一个拉伸、弯曲试验。（2）钢板桩吊运 装卸钢板桩宜采用两点吊。吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。吊运方
10、式有成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。（3）钢板桩堆放：钢板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。堆放时应注意：堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；钢板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；钢板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距一般为3-4米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2米。4、钢板桩施打 拉森钢板桩施工关系到施工止水和安全，是本工程施工最关键的工序之一，在施工中要注意以下施工有关要求：（1）采用型6.
11、0米长密扣拉森钢板桩。拉森钢板桩采用履带式挖土机（带震动锤机）施打，施打前一定要熟悉地下工程桩的情况，认真放出准确的支护桩中线。（2）打桩前，对钢板桩逐根检查，剔除连接锁口锈蚀、变形严重的钢板桩，不合格者待修整后才可使用。（3）打桩前，在钢板桩的锁口内涂油脂，以方便打入拔出。（4）在插打过程中随时测量监控每块桩的斜度不超过2%，当偏斜过大不能用拉齐方法调正时，拔起重打。钢板桩打设的公差标准如下表所示。钢板桩打设公差标准项目 允许公差板桩轴线偏差 土10Cm桩顶标高 土10Cm板桩垂直度 土2 (6)密扣且保证钢板桩顺利合拢；特别是工作井的四个角要使用转角钢板桩，若没有此类钢板桩，则用旧轮胎或烂
12、布塞缝等辅助措施密封。 (7)打入桩后，及时进行桩体的闭水性检查，对漏水处进行焊接修补，每天派专人进行检查桩体。 （8）内支撑施工技术要求基坑应分段分层开挖，分层开挖厚度不得大于0.5m。开挖至围檩及支撑位置后，安装围檩，然后施工安装支撑。待支撑安装施工完成后，再进行下一步土方开挖。内撑做法，焊接一段工字钢垫挡。内撑的位置和高度按施工方案图设置。电梯井基坑设置一道支撑。 6、钢板桩的拔除 基坑回填后，要拔除钢板桩，以便重复使用。拔除钢板桩前，应仔细研究拔桩方法顺序和拔桩时间及土孔处理。否则，由于拔桩的振动影响，以及拔桩带土过多会引起地面沉降和位移，会给已施工的地下结构带来危害，并影响临近原有承
13、台或工程桩的安全。设法减少拔桩带土十分重要，目前主要采用灌水、灌砂措施。 （1）拔桩方法 本工程拔桩采用振动锤拔桩：利用振动锤产生的强迫振动，扰动土质，破坏钢板桩周围土的粘聚力以克服拔桩阻力，依靠附加起吊力的作用将桩拔除。 （2）拔桩时应注意事项拔桩起点和顺序：对封闭式钢板桩墙，拔桩起点应离开角桩5根以上。可根据沉桩时的情况确定拔桩起点，必要时也可用跳拔的方法。拔桩的顺序最好与打桩时相反。振打与振拔：拔桩时，可先用振动锤将板桩锁口振活以减小土的粘附，然后边振边拔。对较难拔除的板桩可先用柴油锤将桩振下100300mm，再与振动锤交替振打、振拔。有时，为及时回填拔桩后的土孔，当把板桩拔至比基础底板
