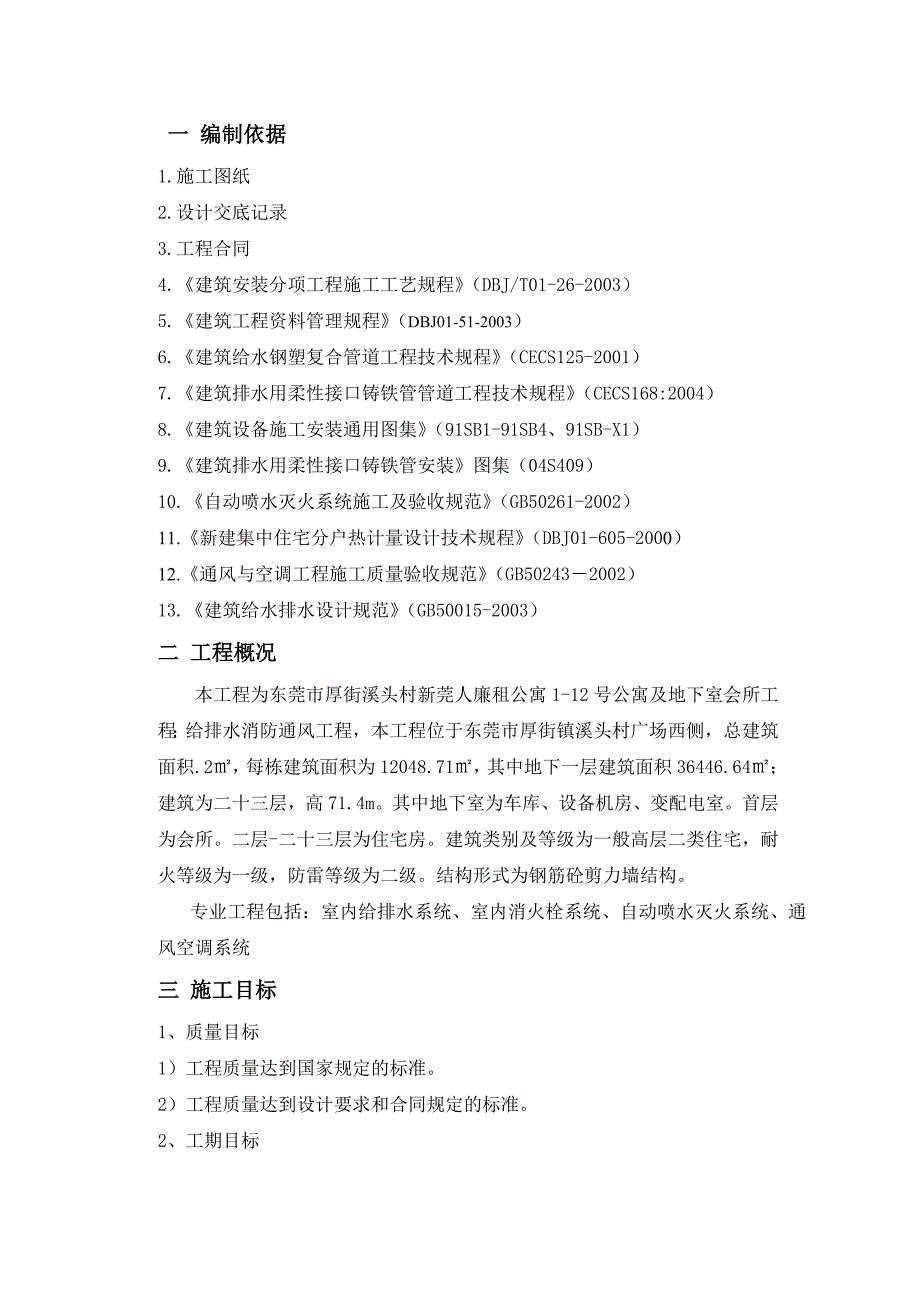

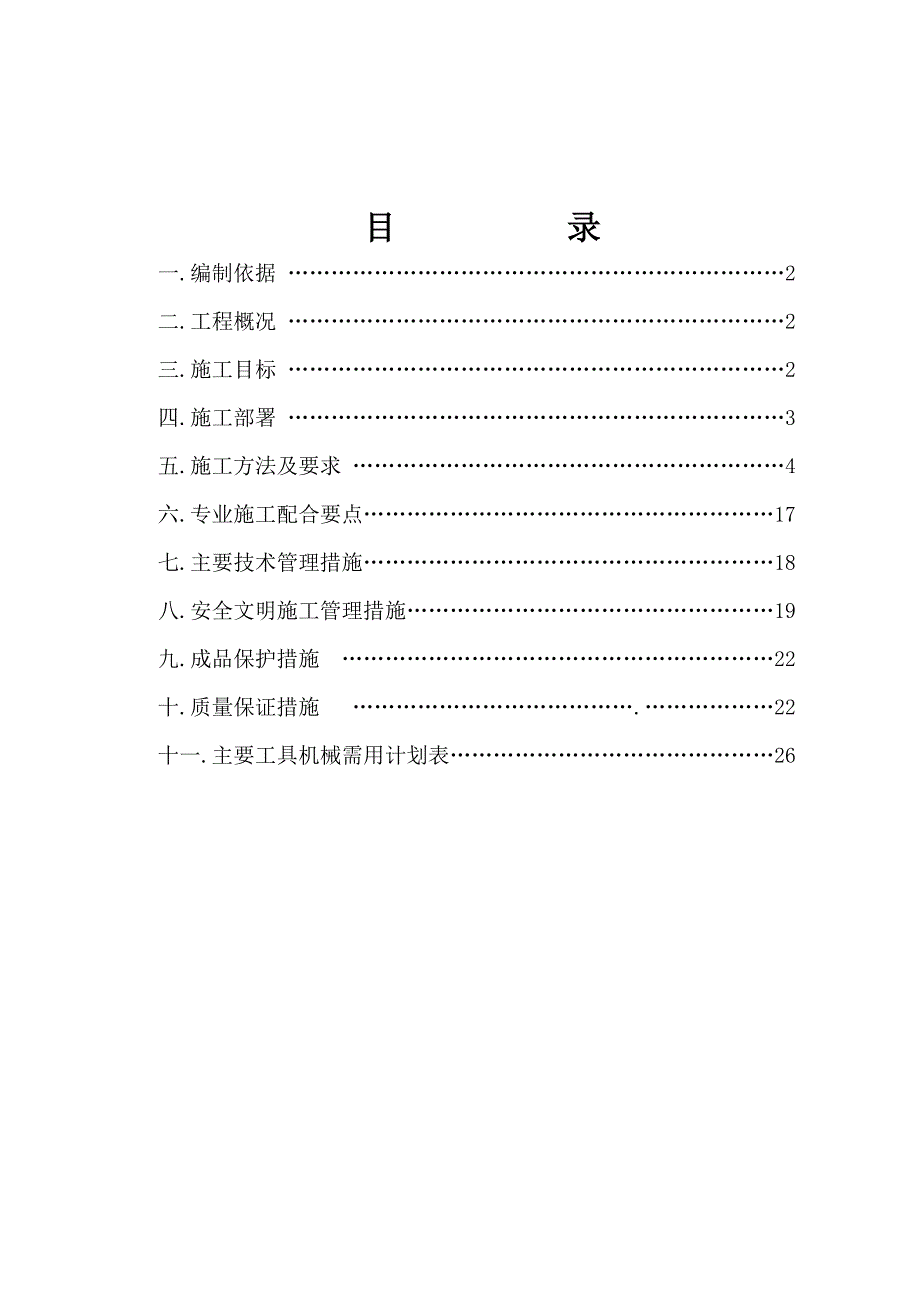

1、 目 录一.编制依据 2二.工程概况 2三.施工目标 2四.施工部署 3五.施工方法及要求 4六.专业施工配合要点17七.主要技术管理措施18八.安全文明施工管理措施19九.成品保护措施 22十.质量保证措施 .22十一.主要工具机械需用计划表26一 编制依据1.施工图纸2.设计交底记录3.工程合同4.建筑安装分项工程施工工艺规程（DBJ/T01-26-2003）5.建筑工程资料管理规程（DBJ01-51-2003）6.建筑给水钢塑复合管道工程技术规程（CECS125-2001） 7.建筑排水用柔性接口铸铁管管道工程技术规程（CECS168:2004）8.建筑设备施工安装通用图集（91SB1-
2、91SB4、91SB-X1）9.建筑排水用柔性接口铸铁管安装图集（04S409）10.自动喷水灭火系统施工及验收规范（GB50261-2002）11.新建集中住宅分户热计量设计技术规程（DBJ01-605-2000）12.通风与空调工程施工质量验收规范（GB502432002）13.建筑给水排水设计规范（GB50015-2003）二 工程概况本工程为东莞市厚街溪头村新莞人廉租公寓1-12号公寓及地下室会所工程；给排水消防通风工程，本工程位于东莞市厚街镇溪头村广场西侧，总建筑面积.2，每栋建筑面积为12048.71，其中地下一层建筑面积36446.64；建筑为二十三层，高71.4m。其中地下室为

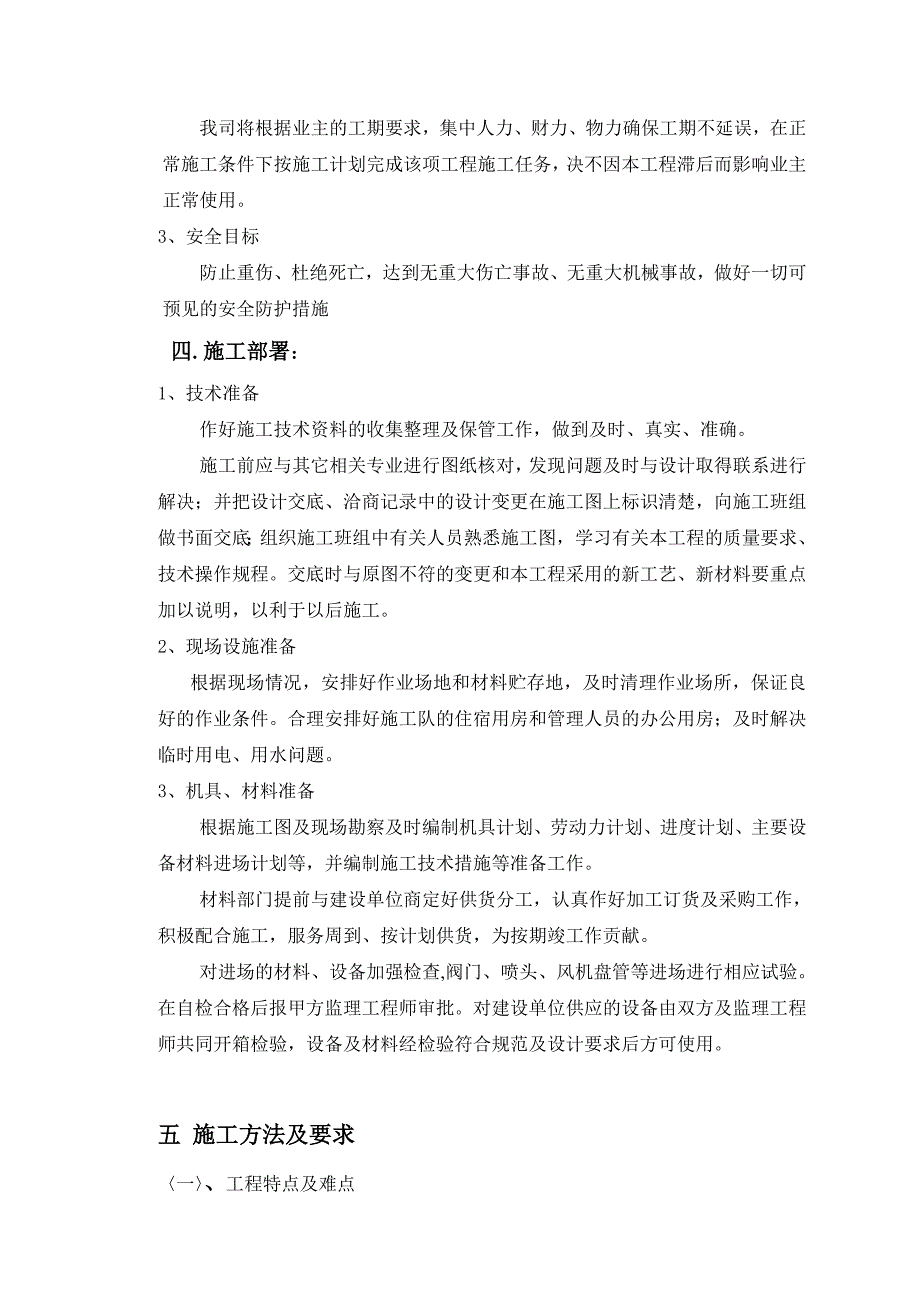

3、车库、设备机房、变配电室。首层为会所。二层-二十三层为住宅房。建筑类别及等级为一般高层二类住宅，耐火等级为一级，防雷等级为二级。结构形式为钢筋砼剪力墙结构。专业工程包括：室内给排水系统、室内消火栓系统、自动喷水灭火系统、通风空调系统三 施工目标1、质量目标1）工程质量达到国家规定的标准。2）工程质量达到设计要求和合同规定的标准。2、工期目标我司将根据业主的工期要求，集中人力、财力、物力确保工期不延误，在正常施工条件下按施工计划完成该项工程施工任务，决不因本工程滞后而影响业主正常使用。3、安全目标防止重伤、杜绝死亡，达到无重大伤亡事故、无重大机械事故，做好一切可预见的安全防护措施四.施工部署：1
4、、技术准备作好施工技术资料的收集整理及保管工作，做到及时、真实、准确。施工前应与其它相关专业进行图纸核对，发现问题及时与设计取得联系进行解决；并把设计交底、洽商记录中的设计变更在施工图上标识清楚，向施工班组做书面交底；组织施工班组中有关人员熟悉施工图，学习有关本工程的质量要求、技术操作规程。交底时与原图不符的变更和本工程采用的新工艺、新材料要重点加以说明，以利于以后施工。2、现场设施准备根据现场情况，安排好作业场地和材料贮存地，及时清理作业场所，保证良好的作业条件。合理安排好施工队的住宿用房和管理人员的办公用房；及时解决临时用电、用水问题。3、机具、材料准备根据施工图及现场勘察及时编制机具计划
5、、劳动力计划、进度计划、主要设备材料进场计划等，并编制施工技术措施等准备工作。材料部门提前与建设单位商定好供货分工，认真作好加工订货及采购工作，积极配合施工，服务周到、按计划供货，为按期竣工作贡献。对进场的材料、设备加强检查,阀门、喷头、风机盘管等进场进行相应试验。在自检合格后报甲方监理工程师审批。对建设单位供应的设备由双方及监理工程师共同开箱检验，设备及材料经检验符合规范及设计要求后方可使用。五 施工方法及要求一、工程特点及难点1、工程特点：本工程量大、施工周期短、施工技术质量要求高，施工中土建与设备专业必须统筹安排，协调配合，优质高效地完成安装任务。2、工程难点：1）本工程地下部分复杂，楼
6、层高，设计施工安装要求质量保证高。 2）本建筑要求技术人员在施工前要详细了解其安装工艺，并编制单项工程安装工艺技术交底，配合口头交底，使施工人员在施工前做到心中有数，可以采用样板制，先试验后推广，做到一次成活，减少返工返修，减少浪费。3）成品保护要求高，管贴梁吊装，管道安装完后土建进行地面施工时应采取相应的保护措施，防止破坏管道，造成返工。4）管路错综复杂，各系统管材复杂，要求现场技术人员和施工人员在施工前应及时根据现场空间核对图纸，合理安排管线布局走向。二、主要施工技术及要求 1、给排水系统1）室内生活给水管道，横管安装时宜有0.0020.005的坡度向泄水装置。2）生活给水管道上的阀门，D
7、N50时用截止阀，DN50时用闸阀或蝶阀。管材选用： (注：生活给水系统管道在交付使用前必须冲洗和消毒。）3）室内排水立管上的检查口应高出地面1.0米，且应高出卫生器具上边缘150毫米。若立管转弯时，在其上部增设一检查口。塑料排水立管在每层设一个伸缩节,伸缩节之间的最大距离不得超过4米。塑料排水立管每六层设置一消能器。4）卫生器具排水管与排水横管垂直连接，应采用90度斜三通。排水管道的横管与立管连接，宜采用45度斜三通或45度斜四通和顺水三通或顺水四通。排水立管与排出管端部的连接，宜采用两个45度弯头或采用弯曲半径不小于4倍管径的90度弯头。支管接入横干管、立管接入横干管时，宜在横干管管顶或其
8、两侧45度范围内接入。所有卫生器具（包括地漏）必须自带或配备存水弯，其水封深度不少于50毫米。2、生活给水管材选用及连接方法：1）室外埋地敷设： DN50采用钢丝网骨架塑料复合管;采用电热熔连接 , DN50采用PP-R给水管,电热熔连接；2）泵房内给水系统管道采用不锈钢管，焊接连接；供水管道压力等级、试验压力及工作压力：供水分区压力等级试验压力工作压力塑料及塑料复合管(薄壁)不锈钢管塑料及塑料复合管(薄壁)不锈钢管塑料及塑料复合管(薄壁)不锈钢管市政压力供水区1.0MPa0.90MPa0.35MPa泵房增压中区1.6MPa1.02MPa0.68MPa泵房增压高区1.6MPa1.47MPa0.
9、98MPa管道穿越建筑物屋面、楼板、外墙和水池壁时应安装防水套管,穿越结构梁、基础时应预留孔洞并加装套管，穿越防火分区时，应加装防火套管。管道安装完后用1:2.5水泥砂浆填塞洞口，做到不渗漏。管道支架要求：室内供水管道的塑料管及复合管垂直或水平安装的支架间距应符合下表,采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。立管在离地高度1.6米处安装可滑动支架。管径（毫米）121416182025324050637590110立 管0.50.60.70.80.91.01.11.31.61.82.02.22.4水 平 管0.40.40.50.50.60.70.80.91.01.11.21.
10、351.55凡市政引入给水管均应设置倒流防止器，以防污染市政水质。3、室内消火栓系统1）消防用水量：室内20L/S，室20L/S，火灾延续时间2h。2）消火栓箱安装:单栓消火栓箱尺寸为800650240.分埋墙暗装、半暗装、明装、消防泵启动按钮及报警按钮。3）消火栓设备：消火栓箱配DN65消火栓，规格为6519的直流水枪，消防龙带，材质为衬胶，口径65.长度及条数为25m长配一条，暗装高度H=1.10m。4）本工程5#楼屋面处设有高位消防水箱，水箱储有前十分钟室内消防用水量，有效容积为18立方米。最低页面高度满足室内最不利消火栓用水压力有效容积为 18 立方 m 。最低液面高度满足室内最不利消
11、火栓用水压力,及室内最不利喷头处用水压力。4、自动喷水灭火系统：自动喷水灭火系统配水管网的支吊架设置应符合下述要求：管道支架或吊架之间的间距 公称直径（mm）253240507080100125150200距离（m）3.54.04.55.06.06.06.57.08.09.5支吊架与喷头的距离应不小于300毫米；距末端喷头间的距离不大于750毫米。吊架应设在相邻喷头间的管段上，当喷头间距不大于3.6米时，可设一个；小于1.8米时，允许隔段设置。其他事宜按自动喷水灭火系统施工及验收规范GB50261-2005执行。1）自动喷洒系统喷头：自动喷水灭火系统喷头采用闭式玻璃球或易熔合金喷头.厨房采用温
12、度T=93度喷头，吊顶内采用温度T=79摄氏度喷头，采光屋顶下为T=141摄氏度，其余采用T=68摄氏度喷头。2） 喷头选型：上喷喷头使用68玻璃球直立型喷头（K=80）；宽度大于1.2m风管下方及吊顶下加装下喷喷头；使用68玻璃球下垂型喷头（K=80）。当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时，其下方应增设喷头。增设喷头的上方如有缝隙时应设集热板。自动喷洒管道水平安装时宜有0.002的坡度坡向泄水装置。当吊顶内净空大于800mm，且有可燃物时，应在吊顶内增设直立型喷头。湿式报警阀及水流指示器前的控制阀均为信号阀。喷淋系统管道上普通阀门需带锁具。所有消防产品均应为消防主
13、管部门认可的合格产品。自动喷水灭火系统安装见自动喷水灭火系统施工及验收规范GB50261-2005。5、火灾自动报警系统本工程为属高层建筑，属（ 一 ）级保护对象，采用控制中心报警系统。系统采用二总线制，控制器设于8号楼首层消防控制中心，各层设置烟（温）感探测器、火灾报警按钮（启泵按钮）、报警警铃、各消防设备联动及报警装置。火灾自动报警系统的主电源采用AC220V，由本工程消防电源以专线引至。备用电源采用DC24V，由火灾自动报警控制器配套供应,备用电源须具有浮充电和自动投入功能。火灾自动报警系统主电源应设SPD电涌保护器,保护开关不应采用漏电保护开关。1）、系统布线：、火灾自动报警控制器的传
14、输线路采用阻燃或难燃铜芯绝缘导线，其电压等级不应低于交流 250V。、消防控制、通信和警报线路敷设采用：a） 采用金属管或阻燃硬质塑料管保护，暗敷在不燃烧体的结构层内，保护层厚度不宜小于30mm。b） 采用金属管或金属线槽明敷，金属管或金属线槽上须刷防火漆保护。c） 采用阻燃电缆，在电缆竖井水平段采用金属线槽保护明敷，金属线槽上须刷防火漆保护。、从接线盒、线槽等处引到探测器底座盒、控制设备盒、扬声器箱的线路均应加金属软管保护。、火灾探测器的传输线路，宜选择不同颜色的绝缘导线或电缆。正极“+”线应为红色，负极“-”线应为蓝色。同一工程中相同用途 导线的颜色应一致，接线端子应有标号。、火灾自动报警系统的传输网络不应与其它系统的
