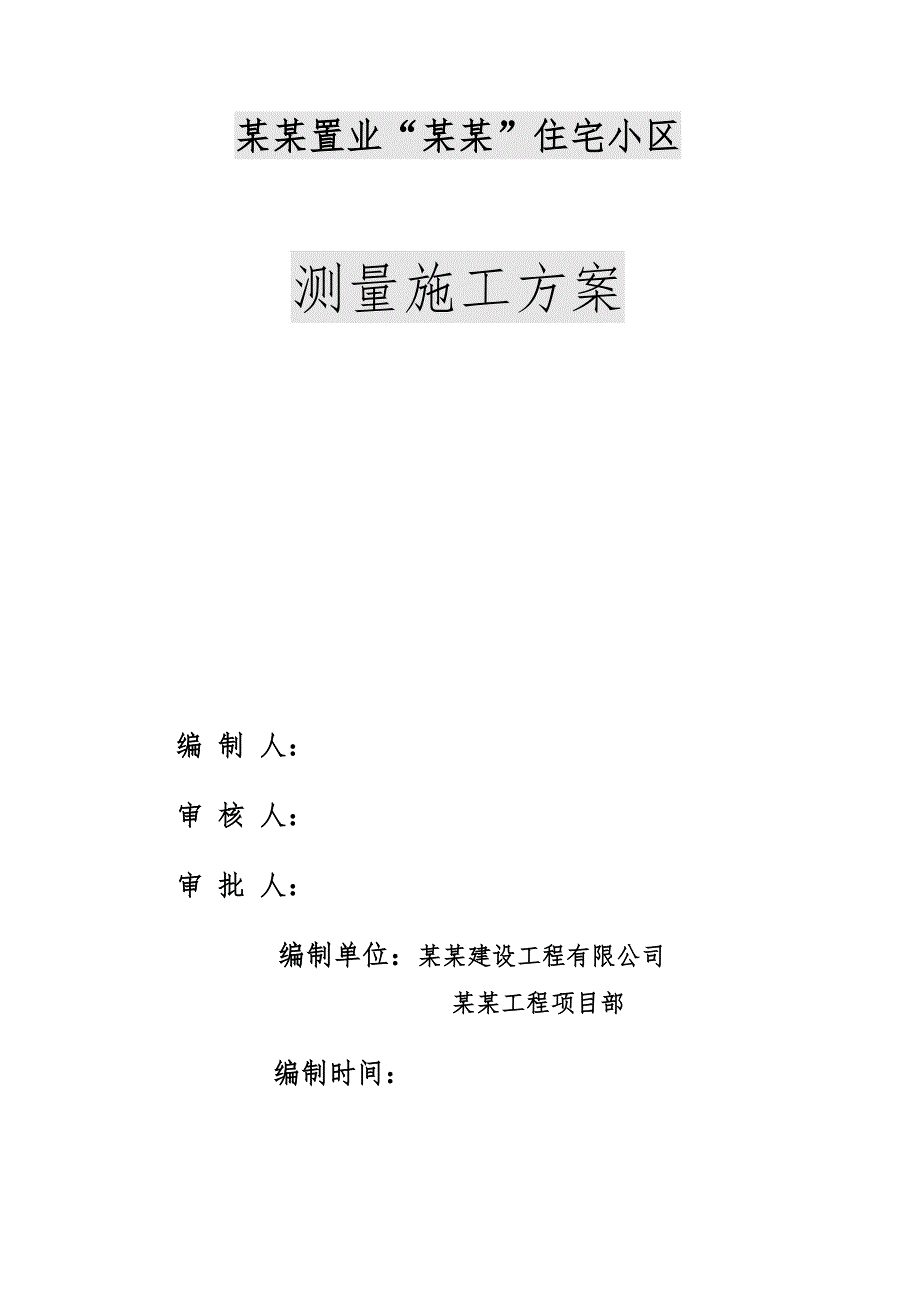

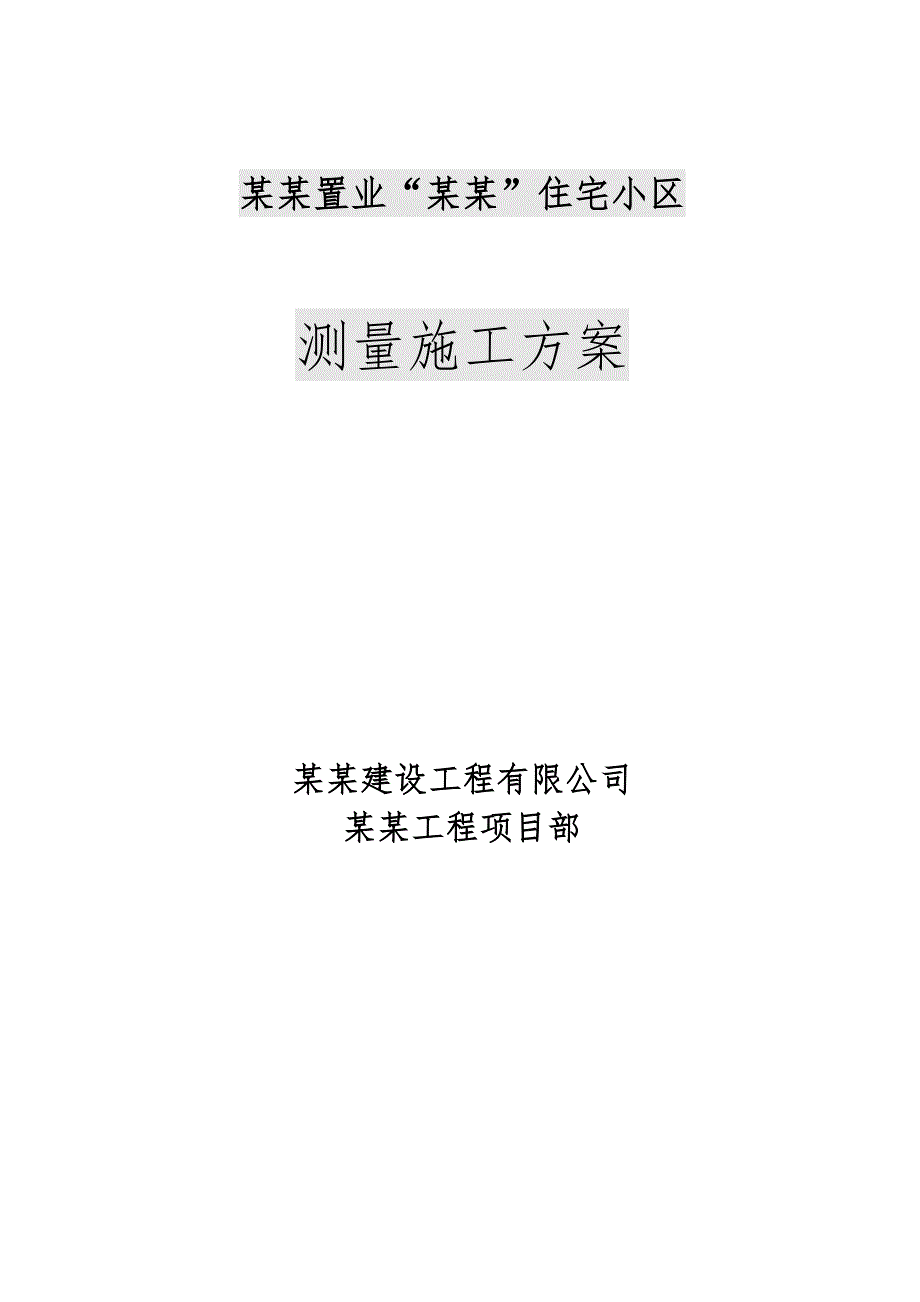

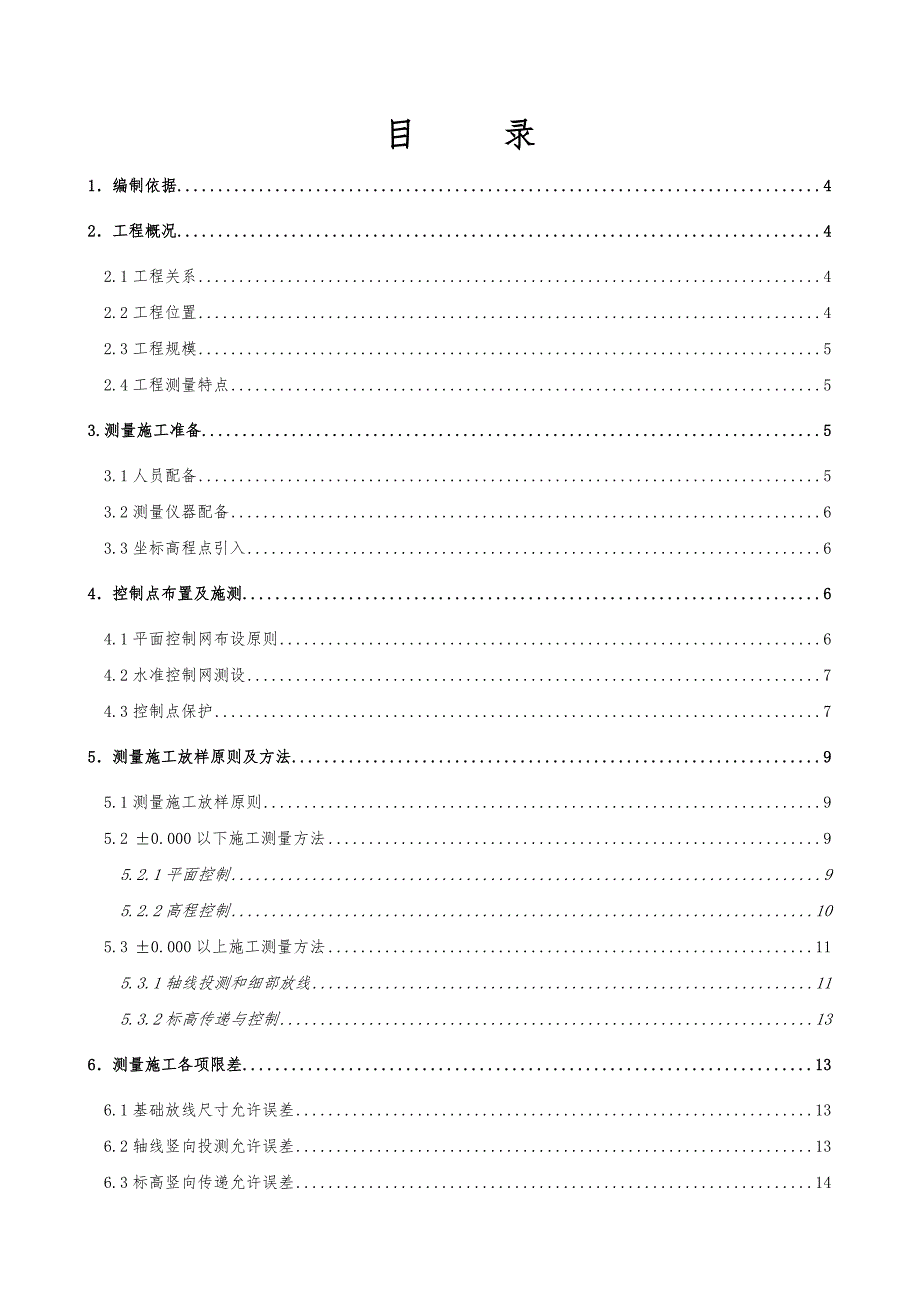

1、某某置业“某某”住宅小区测量施工方案某某建设工程有限公司某某工程项目部某某置业“某某”住宅小区测量施工方案编 制 人：审 核 人：审 批 人： 编制单位：某某建设工程有限公司 某某工程项目部编制时间：目 录1编制依据42工程概况42.1工程关系42.2工程位置42.3工程规模52.4工程测量特点53.测量施工准备53.1人员配备53.2测量仪器配备63.3坐标高程点引入64控制点布置及施测64.1平面控制网布设原则64.2水准控制网测设74.3控制点保护75测量施工放样原则及方法95.1测量施工放样原则95.2 0.000以下施工测量方法95.2.1平面控制95.2.2高程控制105.3 0.
2、000以上施工测量方法115.3.1轴线投测和细部放线115.3.2标高传递与控制136测量施工各项限差136.1基础放线尺寸允许误差136.2轴线竖向投测允许误差136.3标高竖向传递允许误差146.4测量质量保证措施146.4.1测量施工组织管理146.4.3测量施工流程管理167.施工测量管理177.1测量管理制度177.2复核验线制度187.3测量资料管理188.变形观测189.施工安全2110.附图211编制依据序号名 称编号1工程测量规范及条文说明GB50026-20072建筑工程施工测量规程DB11T446-20073建筑变形测量规程JGJ8-20074水位观测标准GB/T501
3、38-20105施工组织设计6建筑工程资料管理规程JGJ/T185-20097城市规划测绘部门提供的定位控制点及水准点成果2工程概况2.1工程关系工程名称：某某置业“某某”住宅小区（1-10住宅楼、配套公建及地下车库）建设单位：华鹏集团有限公司设计单位：中科院建筑设计研究院有限公司监理单位：扬州四维工程管理有限公司总包单位：某某建设工程有限公司2.2工程位置本工程为某某置业“某某”住宅小区，位于扬中市新城区核心区，基地东侧为新民南路，为城市主干道，两侧各预留15米绿化带，北临金苇路，南侧为建设路，西侧为规划城市道路。 2.3工程规模序号项目内 容1建筑功能停车库、储藏室、设备用房、普通住宅等。
4、2建筑面积.2m2地下建筑面积46085m2地上建筑面积.23建筑层数车库地下一层、主楼地下二层、地上2-32层4建筑层高车库地下：4.75m主楼地下为：3.0m、3.2m 地上为：5.1m、2.9m、3.3m等5建筑高度1#楼96.50m、2#3#楼84.90 m、4#5#楼80.60 m、6#7#楼92.5 m、8#楼9.20 m、6建筑标高0.00标高+4.25m（56黄海高程基准标高）7耐火等级一级8墙 体钢筋砼墙、加气混凝土砌块墙、MU5混凝土空心砌块2.4工程测量特点本工程为七栋塔式高层建筑和配套公建及地下一层车库建筑，结构形式较多；施工前要把所有建筑物结构角点推算出坐标；应用全站
5、仪和极坐标的方法量角测距，以满足精度要求。3.测量施工准备3.1人员配备本工程质量目标为合格工程，我们对测量人员精挑细选，组成一个项目测量班组，测量主管1名，测量员5名，实践经验丰富，工作细心，责任心强，以圆满解决施工测量工作中的各种难题，完成施测任务。3.2测量仪器配备序号名称规格单位数量1水准仪DZS3-1台32全站仪日本PENTAX 台13激光铅直仪PL-1台14经纬仪DJ3台25线坠个56铝合金塔尺5M把37钢尺50M把23.3坐标高程点引入甲方、测绘院移交的平面高程控制点已在施工场地内，项目部进场后对各种数据进行复核，并把复测成果上报监理。4控制点布置及施测4.1平面控制网布设原则由
6、于本工程对施工测量精度要求高等特点，根据施工环境及建筑物方位特征，采用先整体后局部，由大线控小线，再深入到碎部逐级控制、逐步检核的步骤进行。根据现场情况，在通视条件下，根据设计图纸相关数据，依据测绘院所给的一级坐标点和水准点，布设永久性二级控制桩、高程主控制网点，并与相邻单位所做二级控制点核对，以防止施工中误差累计超限。根据放样的实际需要，以二级控制桩为依据，在施工区域每自然流水段内灵活布设纵、横加密细部放线控制点。为了防止误差传递，采用内分法，依次定出各轴控制线，各轴控制线采用内控借线法，平行主轴线1.00m。测设完毕后，改变观测路线，进行复核检测，符合精度满足规范要求后，调整闭合差，再加密
7、细部控制网。经监理验收合格后，附平面控制网图，并妥善保存原有数据及有关资料。4.2水准控制网测设采用水准附合测法复核甲方、测绘院提供的高程控制点，在施工现场采用水准附合测法设置到平面控制点上。二级平面控制点、高程控制点作为今后施工测量的依据，进行永久性保护。首级控制网二级控制网（主轴线控制）三级控制（细部结构控制）4.3控制点保护护桩措施：采用混凝土加固周围砌页岩砖保护，尺寸600600500mm，并在外围搭设钢管防护架100010001200mm；为明显标识，在砖外围及钢管上刷红白相间漆以警示。埋设深度（约1500mm）深度超过冻结层。（图示）点位采用25mm1600mm的钢筋埋置在混凝土里
8、，钢筋中心露出混凝土面30mm，钢筋顶面锯十字线做点。5测量施工放样原则及方法5.1测量施工放样原则遵循“先整体，后局部；高精度控制低精度”的原则。首级测量控制网在保证工程整体性的情况下应满足工程施工各阶段结构定位的需要；控制网的精度设计，应该以各施工阶段中对测量精度的最高要求为出发点，根据设计要求及相关的国家规范确定。平面施工控制网参照工程测量规范GB50026-2007和建筑工程施工测量规程DB11T446-2007中对导线和建筑方格网主要技术指标，适当提高精度要求，制定本工程首级、二级控制网主要技术标准。总平面图所标注的坐标为1-10楼各楼角轴线交点坐标，根据各楼结构平面图仔细推算出各角
9、点坐标。记录在测量施工日记本上。5.2 0.000以下施工测量方法5.2.1平面控制地下测量施工时，将全站仪架在基槽上口的二级控制点上，后视基槽另一端的控制点，根据记录在测量施工日记本上的楼角坐标点，进行测量坐标反算，计算出楼角坐标点与楼附近二级导线点的方位角、距离。把已计算出的楼角坐标准确定位在清理好的基槽底上，打好垫层后根据建筑物基础轴线网及基础施工图，将建筑物四大角和控制主轴线用经纬仪投测在基础垫层上，形成“井”字网。经校核闭合差小于8,将控制线延至垫层外,用墨线弹到防水保护墙上,最后再进行其它轴线的量距,依轴线放出墙柱边线、门洞口位置线。投测后并对其几何关系进行校核合格后作为施工的依据
10、，进行自检无误后通知建设、监理单位共同验线。投测方法见下图5.2.2高程控制0.00以下标高传递时，可根据场地高程控制点采用悬吊钢尺法进行传递标高，具体方法为在钢尺的尺环上悬挂5kg的线坠，加温度和尺长改正进行观测，如下图，传递时至少要由两个不同部位分别进行两次标高传递，当两次传递标高之差在3以内时，取其平均值作为本层控制高程的依据。为控制底板防水保护层厚度，根据标高控制点和保护层厚度在防水层上每2m2m用砂浆“冲筋”做成控制网。底板板面标高的控制方法为，由0.000与底标高校核后，在底板墙体插筋上抄出50cm水平线，用红油漆做出标记，每道墙转角处及中间每34米处均设控制点，以便于拉线。5.3
11、 0.000以上施工测量方法5.3.1轴线投测和细部放线1、根据场地情况和建筑物的形体、内部结构的几何尺寸及施工流水段划分的情况，确定平面控制采用矩形控制网，竖向控制采用内控天顶法，布点位置设在距纵轴1.000米处。2、竖向控制点的埋设：在地下室顶板浇筑混凝土时，在首层结构地面布设点处预埋2002005的钢板， 3、竖向控制点的测设：在首层放线时，根据建筑物平面控制网测定出控制点的位置，控制点每段不少于4处，并做控制网闭合校核，点位误差要1，合格后在该点钢板上打2孔，镶入铜丝，确定该点的位置。每层引测完均进行校核，合格后方可使用，每施工一层，均进行一次高程总距测量。4、每层顶板施工时，要在引测
12、各点上方铅直位置预留250250mm测量用孔洞。以保证轴线的竖向投测。5、天顶法竖向投测采用激光垂准仪，接受靶（2002006）有机玻璃板四块，板中间刻有十字线进行投测。投测时，激光铅直仪安置在控制点上，向上做铅直投测，当接受靶接受到红色光斑后，移动接受靶将红色光斑点接受到接受靶十字交点上，固定接受靶，再进行各点的投测，并在施工层做闭合校核合格后作为本层施工细部放线的依据。投测方法见下图：6、平面放线：根据投测到施工层的主控制轴线测设出细部轴线，根据细部轴线放出墙、柱、门窗洞口边线（边线延长线距墙边线不少于40cm）及其他施工用线，经校核合格后以此作为施工的依据。7、根据施工组织设计，对楼层进
13、行网状控制，设置控制轴线1-31-231-39（1-D轴为1#楼控制轴线），2-42-12、（2-C轴为2#楼控制轴线），3-43-12（3-C轴为3#楼控制轴线），4-34-43（4-G轴为4#控制轴线），5-25-42（5-G轴为5#楼控制轴线），6-26-136-166-396-436-55（6-H6-J6-E轴为6#楼控制轴线），7-27-137-187-417-467-54（7-G7-H7-H轴为7#楼控制轴线），8-28-8（8-B轴为控制轴线），9-39-15（9-E轴为9#楼控制轴线），10-110-14（10-C轴为控制轴线）。 5.3.2标高传递与控制当建筑物到达0.000
14、后，采用附合水准测法，在建筑物四周墙体外侧，布设+500mm标高控制点，并用墨线连接，经检测其精度满足规范要求后，在首层的4个大角设基准标高点，作为向上各层传递标高的依据，向上各层传递标高时，用钢尺悬吊法量距，每层用水准仪校测4个标高点，精度在3mm内，并取其平均值作为标高依据，各层测设建筑+500mm标高点、线，作为施工依据。6测量施工各项限差6.1基础放线尺寸允许误差长度L、宽度B的尺寸（m）允许误差（mm）地方标准国家标准L（B）305530L（B）60101060902020备 注本工程选用地方标准进行控制6.2轴线竖向投测允许误差项 目允许误差（mm）地方标准国家标准每 层33每层高（m）H305530H60101060H9015139
