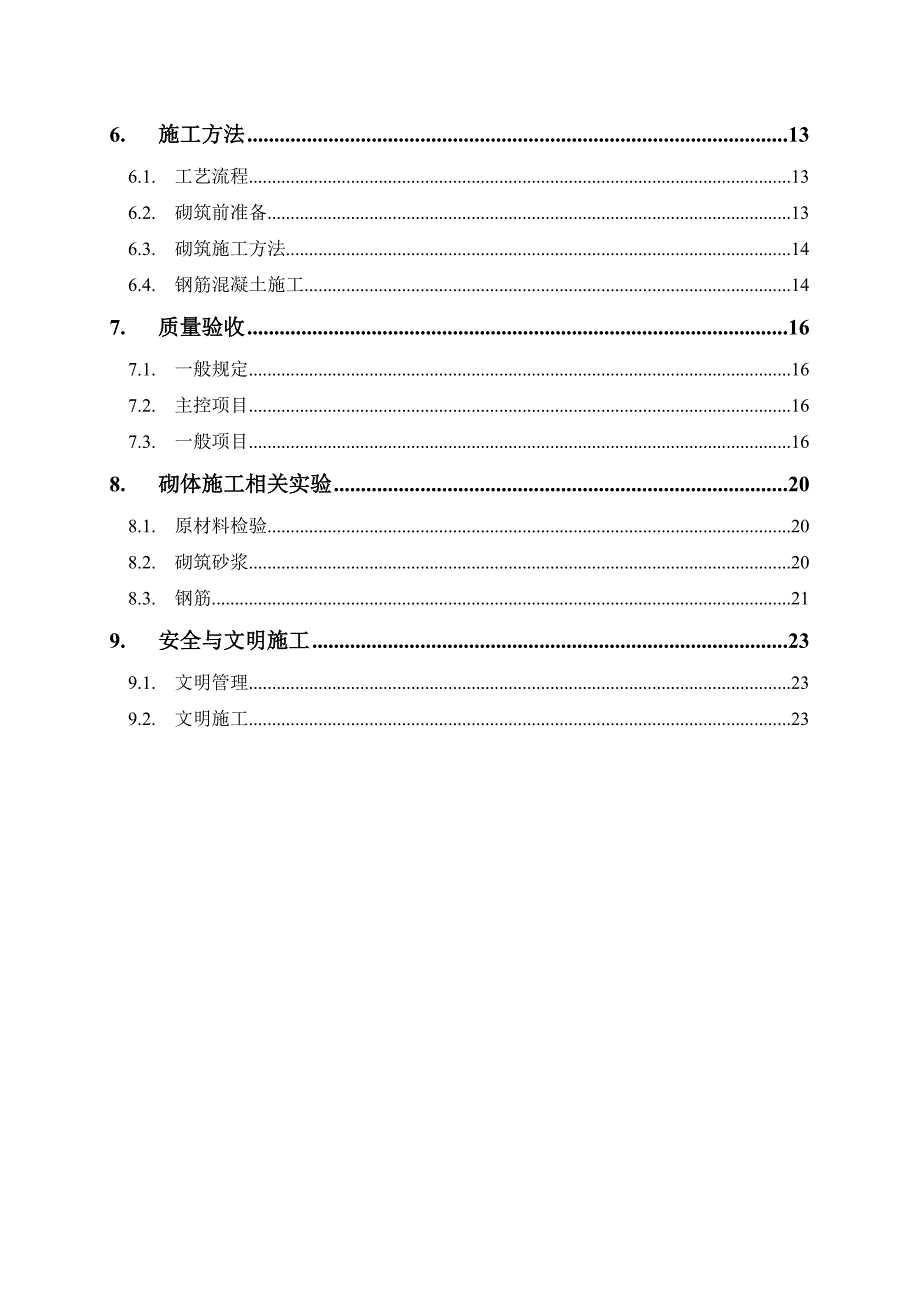

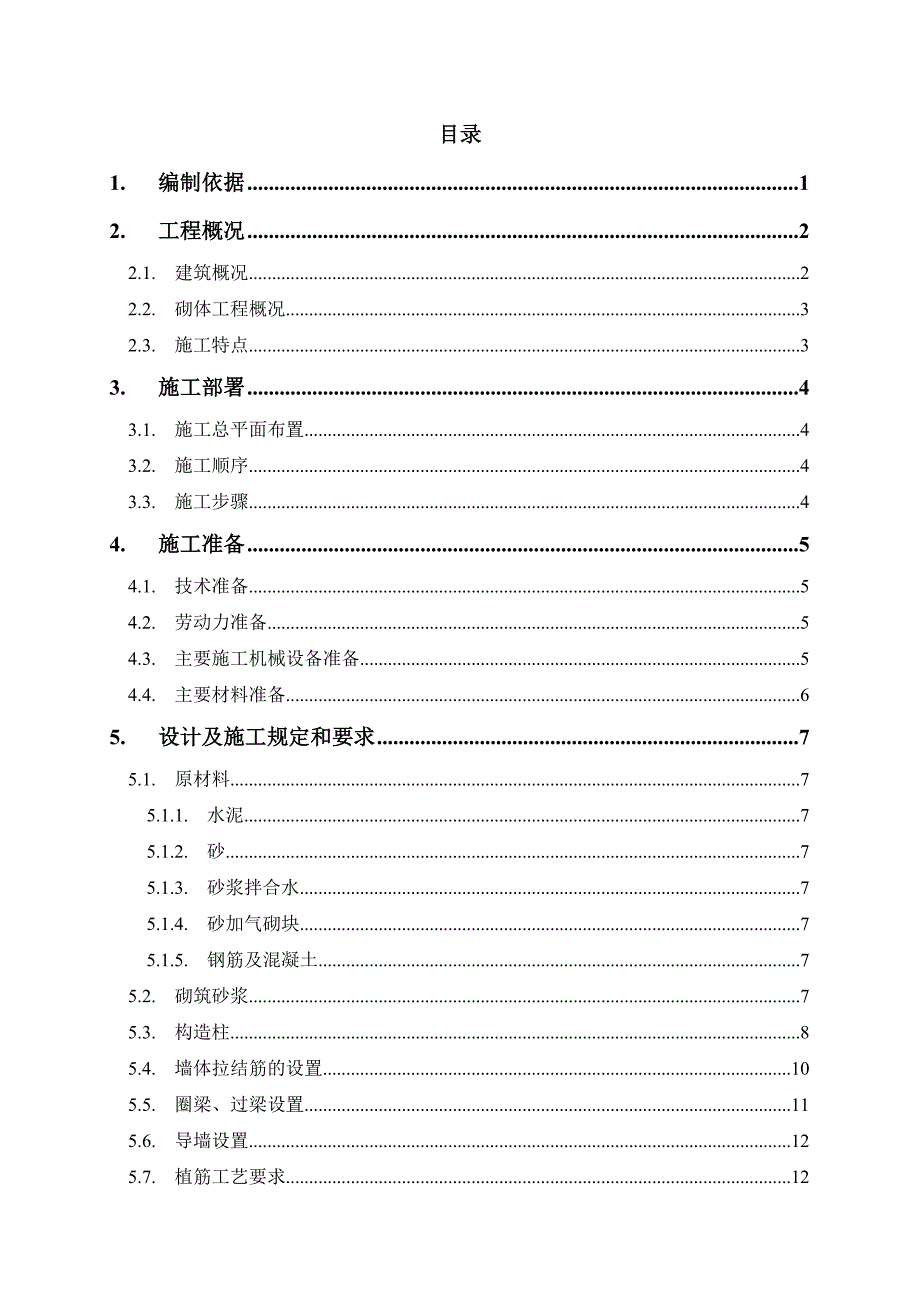

1、目录1.编制依据12.工程概况22.1.建筑概况22.2.砌体工程概况32.3.施工特点33.施工部署43.1.施工总平面布置43.2.施工顺序43.3.施工步骤44.施工准备54.1.技术准备54.2.劳动力准备54.3.主要施工机械设备准备54.4.主要材料准备65.设计及施工规定和要求75.1.原材料75.1.1.水泥75.1.2.砂75.1.3.砂浆拌合水75.1.4.砂加气砌块75.1.5.钢筋及混凝土75.2.砌筑砂浆75.3.构造柱85.4.墙体拉结筋的设置105.5.圈梁、过梁设置115.6.导墙设置125.7.植筋工艺要求126.施工方法136.1.工艺流程136.2.砌筑前

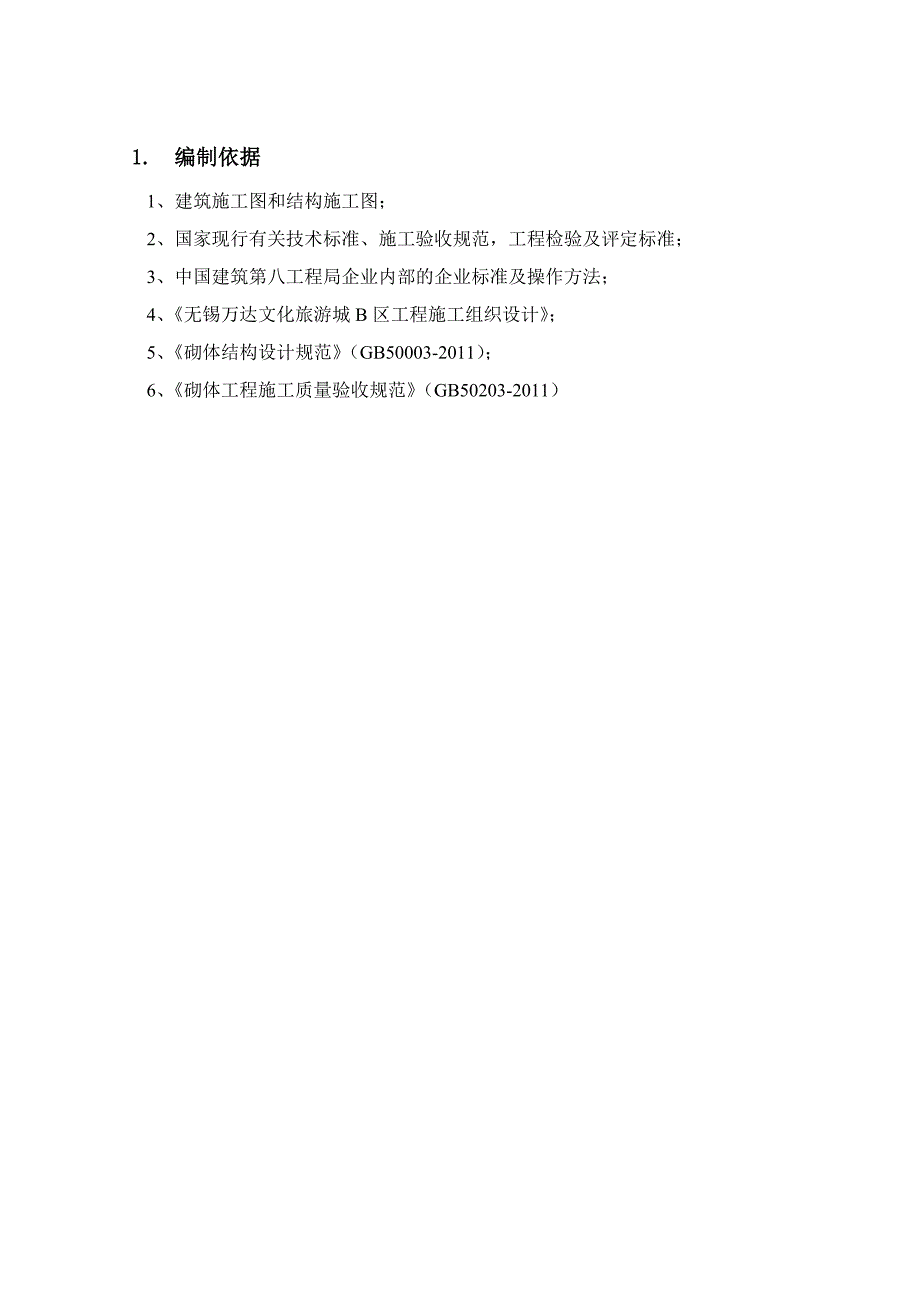

2、准备136.3.砌筑施工方法146.4.钢筋混凝土施工147.质量验收167.1.一般规定167.2.主控项目167.3.一般项目168.砌体施工相关实验208.1.原材料检验208.2.砌筑砂浆208.3.钢筋219.安全与文明施工239.1.文明管理239.2.文明施工231. 编制依据1、建筑施工图和结构施工图；2、国家现行有关技术标准、施工验收规范，工程检验及评定标准；3、中国建筑第八工程局企业内部的企业标准及操作方法；4、无锡万达文化旅游城B区工程施工组织设计；5、砌体结构设计规范（GB50003-2011）；6、砌体工程施工质量验收规范（GB50203-2011）2. 工程概况2.
3、1. 建筑概况无锡万达旅游城B1地块，位于无锡市滨湖区蠡湖大道西侧、南湖中路北侧。小区总建筑面积约为30.8万平方米，其中地上 23.1万平方米，地下7.7万平方米。本工程由3栋45层超高层住宅、2栋34层高层住宅、10栋6层多层住宅、若干23层沿街商业楼及B1-1、B1-2两座整体一层地下车库组成(无人防)。建设单位：无锡万达城投资有限公司设计单位：中国建筑上海设计研究院有限公司 勘察单位：无锡水文工程地质勘察院监理单位：安徽省建设监理有限公司施工单位：中建八局第三建设有限公司B1地块建筑概况表楼号地上层数标准层层高建筑高度建筑面积抗震等级1#、5#9#6320.86098.58剪力墙四级2
4、#4#、10#6320.84095.51剪力墙四级11#452.9130.5035173.03剪力墙三级12#452.9130.5018793.67剪力墙三级13#452.9130.5037128.54剪力墙三级14#342.998.6027295.44剪力墙三级15#342.998.6040671.96剪力墙三级B1-1地库438142框架四级B1-2地库438990框架四级S1商铺27.951920.34框架四级S2商铺312.452961.12框架四级S3商铺27.954022.46框架四级S4商铺27.953648.16框架四级S5商铺27.95179378框架四级S6商铺27.951
5、205.63框架四级S7商铺312.452022.49框架四级S8商铺27.951309.32框架四级S9商铺27.955832.02框架四级S10商铺312.453488.05框架四级2.2. 砌体工程概况0.000m以下B1-1、B1-2地库采用A3.5（B05）砂加气砌块及DM M5混合砂浆砌筑，地下室有水的房间采用MU10混凝土小型实心砌块（小型空心砌块内灌C20细石混凝土）及DM M10水泥砂浆砌筑；0.000m以上住宅填充墙内墙、外墙均采用A3.5（B05）砂加气砌块及DM M5混合砂浆砌筑。商铺的0.000m以上填充墙内墙、采用A3.5（B05）砂加气砌块及DM M5混合砂浆砌筑
6、，外墙（填充墙），采用250厚A3.5（B05）级砂加气砌块及DM M5混合砂浆砌筑。2.3. 施工特点1、本工程砌体与主体的拉结筋方式采用植筋方式。2、本工程结构层高度多层3m,高层2.9m，内墙采用填充墙分隔，室内门窗洞口，构造柱、过梁、圈梁、腰梁较多，这些构造钢筋与主体结构连接采用植筋的形式，为了结构达到设计抗震要求，要加强拉结筋植筋的质量管理和控制。3、本工程安装工程包括水电、暖通、消防、综合布线等，电管也为暗装，因此砌体工程施工时，要切实做好安装管道孔、洞、槽的配合准确预留工作，尽量避免事后凿打。4 、本工程单体较多，砌体施工过程中，木工、钢筋工、混凝土工、植筋工、安装队伍、砌筑工、
7、抹灰工等各工种需密切配合，穿插进行施工，对施工现场综合管理要求较高。3. 施工部署3.1. 施工总平面布置3.2. 施工顺序1#10#多层住宅待主体封顶后开始砌筑墙体，11#15#高层住宅待主体施工至6层开层从一层砌体墙体。3.3. 施工步骤基底清理放线浇水润湿导墙浇筑摆砖立皮数杆拉水平线搅拌砂浆砌筑墙体设置过梁预埋钢筋浇筑圈梁砌筑墙体浇筑构造柱墙顶塞缝（至少7天）清理施工现场砌体施工大面积展开前，先做好样板间及样板标准层，经监理及业主各方一致认可，统一施工方法及质量标准，然后依照样板进行其它楼层部位的砌体施工。4. 施工准备4.1. 技术准备1、项目技术负责人组织编制、报审施工方案，对现场施
8、工管理人员进行方案交底，交底内容特别应强调墙体的组砌方式、拉结筋、墙顶塞缝等。2、在各楼层弹好1M建筑标高线，避免标高混乱造成大面积返工，并弹上门洞、窗台高度的控制线、门窗洞口位置线，在结构柱上弹好砌体的立边线。根据弹好的门窗洞口位置线，认真核对窗间墙长度尺寸是否符合排砖模数，并要注意外墙窗边线的上下垂直度。在砌筑施工的前一天，将墙体部位楼板上的砂浆和杂物等清除干净，砂加气砌块砌筑前向砌筑面适量浇水湿润。3、查阅、学习与砌体施工相关的图集、规范、规程、标准等。4.2. 劳动力准备根据本工程的实际情况，砌体施工选择高素质成建制的施工作业队伍及有经验的专业工种人员，施工前进行入场教育。特殊工种必须
9、进行专业培训，持证上岗，熟练掌握相关施工工艺和操作方法。现场每栋单体配备一名专业砌筑工长，各单体初期配备砌筑工人15人，杂工20人,后期根据进度要求增加人员。4.3. 主要施工机械设备准备 设备名称型号单位数量砂浆搅拌机250L台每单体2台振捣器ZX-50台每单体5台冲击钻台每单体5台小型切割机400台每单体2台4.4. 主要材料准备材料名称品种规格备注MU5小型空心砌块19019090A3.5(B05)砂加气250300600预拌砂浆DM M5、DM M7.5混凝土C20钢筋12、12、6以上数据仅供施工计划参考，不作为结算依据5. 设计及施工规定和要求5.1. 原材料5.1.1. 水泥砌筑
10、砂浆用水泥采用32.5级硅酸盐水泥，水泥应按品种、标号、出厂日期分别堆放，并保持干燥，不同品种的水泥不得混用，并分规格进行复试，合格后方可使用。水泥出厂超过三个月时，应进行复查实验，检验合格方可使用。5.1.2. 砂砌筑砂浆用砂采用中砂，不得含有有害杂物，砂的含泥量不应超过3，粒径不得大于2.5mm，使用前用3mm孔径的筛子过筛。5.1.3. 砂浆拌合水现场采用生活自来水，水质符合国家现行标准混凝土拌合用水标准JGJ63的规定。5.1.4. 砂加气砌块1、砂加气砌块性能应符合砂加气混凝土砌块墙体应用技术规程(DBJ/CT035-2007)中所规定的A3.5级、B05级，质量等级为合格品的产品，
11、龄期不小于28d，容重6.25KN/m3，抗压强度5.0Mpa，含水率0.16W/m.k0.16W/m.k。A3.5级、B05级，质量等级为合格品的产品，龄期不小于28d，容重5.25KN/m3，抗压强度3.5Mpa，含水率0.16W/m.k0.16W/m.k。2、砌块在运输、装卸过程中，严禁抛掷和倾倒。砌块应保证较好的外形尺寸，对严重缺棱掉角（大于70mm）的砌块，材料部门应拒收、退回。砌块进场后应按品种、规格分别堆码整齐，堆置高度不宜大于1.5m。5.1.5. 钢筋及混凝土1、钢筋：同主体结构施工中对钢筋材料的要求。2、混凝土：采用商品混凝土搅拌站的商品混凝土，构造柱、过梁、窗台压顶及门窗
12、边框等二次后浇构件混凝土标号为C20。5.2. 砌筑砂浆1、本工程砂加气砌块砌筑砂浆采用DM M5.0级预拌混合砂浆砌筑,小型实心砌块砌筑砂浆采用DM M7.5级预拌水泥砂浆砌筑2、砂浆现场拌制时，各组分材料应采用重量计量，采用搅拌机机械搅拌，自投料完算起，搅拌时间不得少于2分钟。3、砌筑砂浆的稠度控制在70mm90mm左右，分层度不应大于20mm。4、砌筑混合砂浆应随拌随用，水泥混合砂浆应在4h内使用完毕；当施工期间最高气温超过30时，应在拌成后23h使用完毕。5、混合砂浆中不得采用红粘土作为砂浆掺合料。5.3. 构造柱1、构造柱设计原则：（1）填充墙长度5m时，沿墙长度方向每隔4m设置一根
13、构造柱。（2）外墙及楼梯间墙转角处，无约束端部，纵横墙交接及独立墙垛处。（3）填充墙端部无翼墙或混凝土墙（柱）时，在端部增设构造柱。（4）所有的门窗边设置150厚混凝土边框。（5）墙垛长度不大于200时，可采用素混凝土整浇。2、构造柱尺寸：墙宽200，配筋为主筋412，箍筋6200。3、构造柱与墙体的连接处应砌成马牙槎，马牙槎应先退后进，留槎60mm，并加设拉结钢筋，应符合设计要求，预留的拉结钢筋位置正确，施工中不得任意弯折。构造柱详图4、构造柱模板用M12全丝加强螺杆加固，全丝螺杆间距500mm，现浇门窗过梁、女儿墙压顶等水平构件模板用对拉螺杆固定，对拉螺杆间距不大于800mm，并在模板内下侧与墙体接触部位贴密封胶条。构造柱模板支设如下图所示。墙体自由端构造柱模板加固图全丝螺杆M12500T型墙端部构造柱模板加固图墙体拐角处构造柱模板加固图填充墙砌体构造柱留设及加固图构造柱浇灌混凝土前，必须将砌体留槎部位和模板浇水湿润，将模板内的落地灰、砖渣
