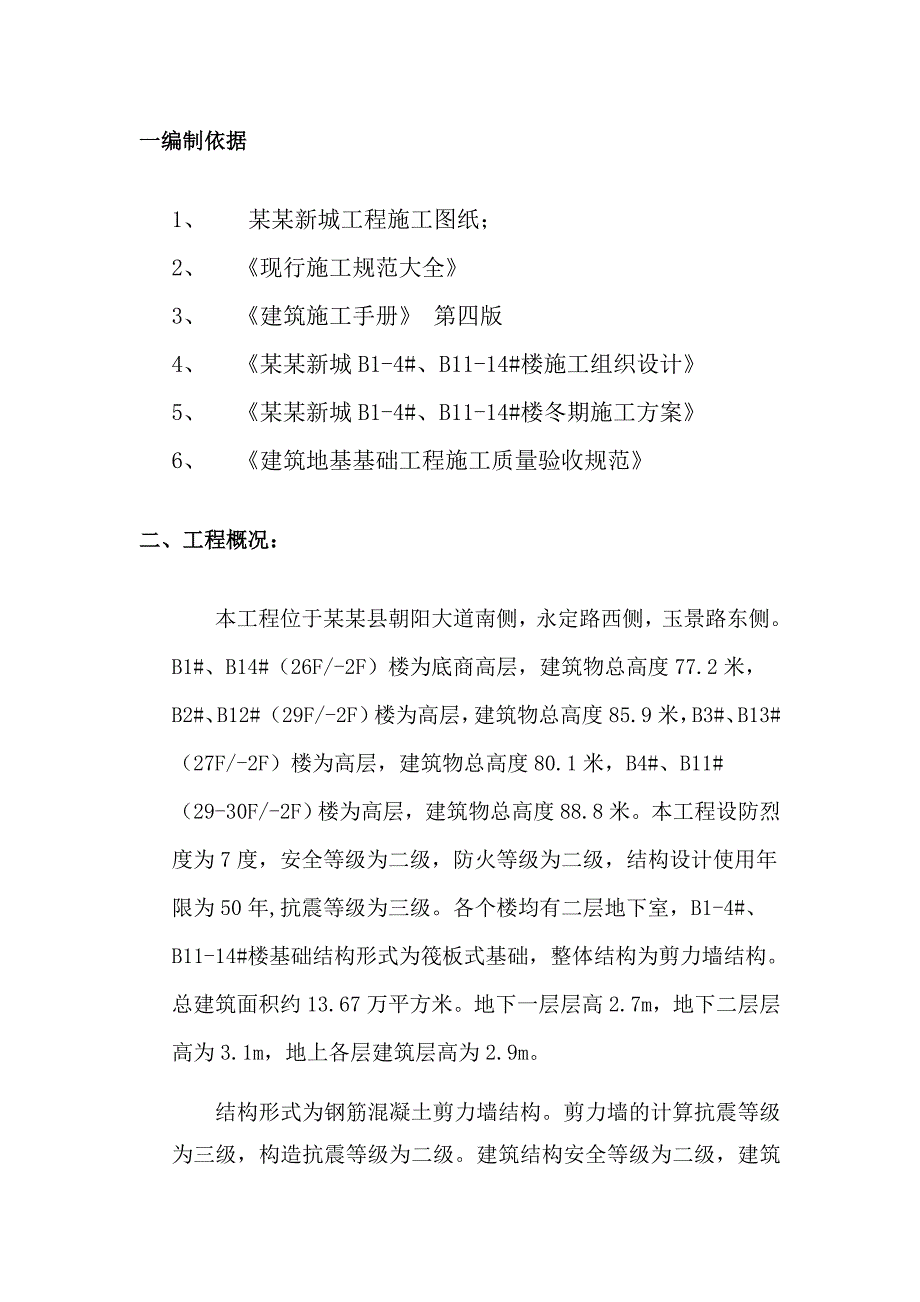

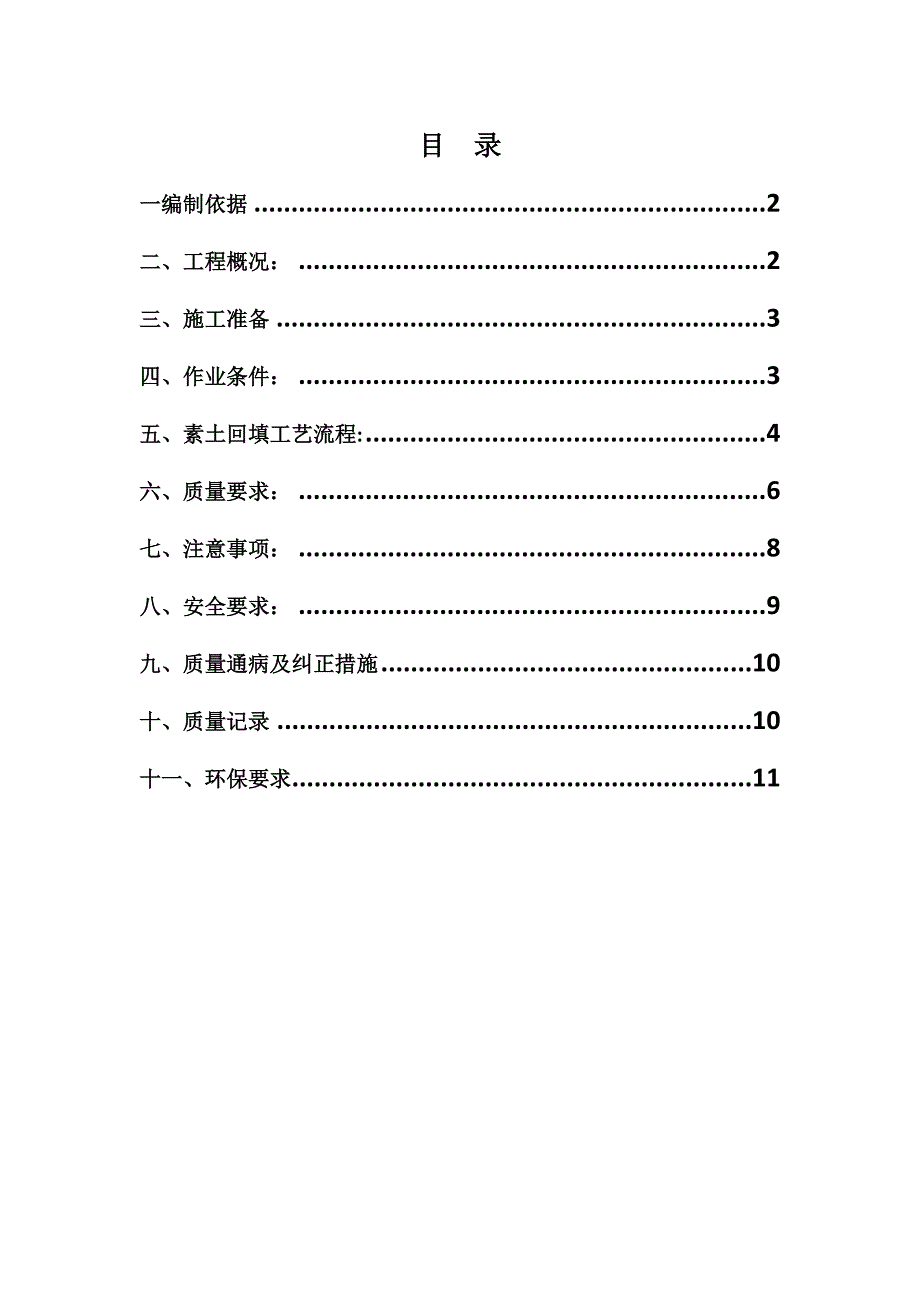

1、目 录一编制依据2二、工程概况:2三、施工准备3四、作业条件:3五、素土回填工艺流程:4六、质量要求:6七、注意事项:8八、安全要求:9九、质量通病及纠正措施10十、质量记录10十一、环保要求11一编制依据1、 某某新城工程施工图纸;2、 现行施工规范大全3、 建筑施工手册 第四版4、 某某新城B1-4#、B11-14#楼施工组织设计5、 某某新城B1-4#、B11-14#楼冬期施工方案6、 建筑地基基础工程施工质量验收规范二、工程概况:本工程位于某某县朝阳大道南侧,永定路西侧,玉景路东侧。B1#、B14#(26F/-2F)楼为底商高层,建筑物总高度77.2米,B2#、B12#(29F/-2F
2、)楼为高层,建筑物总高度85.9米,B3#、B13#(27F/-2F)楼为高层,建筑物总高度80.1米,B4#、B11#(29-30F/-2F)楼为高层,建筑物总高度88.8米。本工程设防烈度为7度,安全等级为二级,防火等级为二级,结构设计使用年限为50年,抗震等级为三级。各个楼均有二层地下室,B1-4#、B11-14#楼基础结构形式为筏板式基础,整体结构为剪力墙结构。总建筑面积约13.67万平方米。地下一层层高2.7m,地下二层层高为3.1m,地上各层建筑层高为2.9m。结构形式为钢筋混凝土剪力墙结构。剪力墙的计算抗震等级为三级,构造抗震等级为二级。建筑结构安全等级为二级,建筑抗震设防分类为

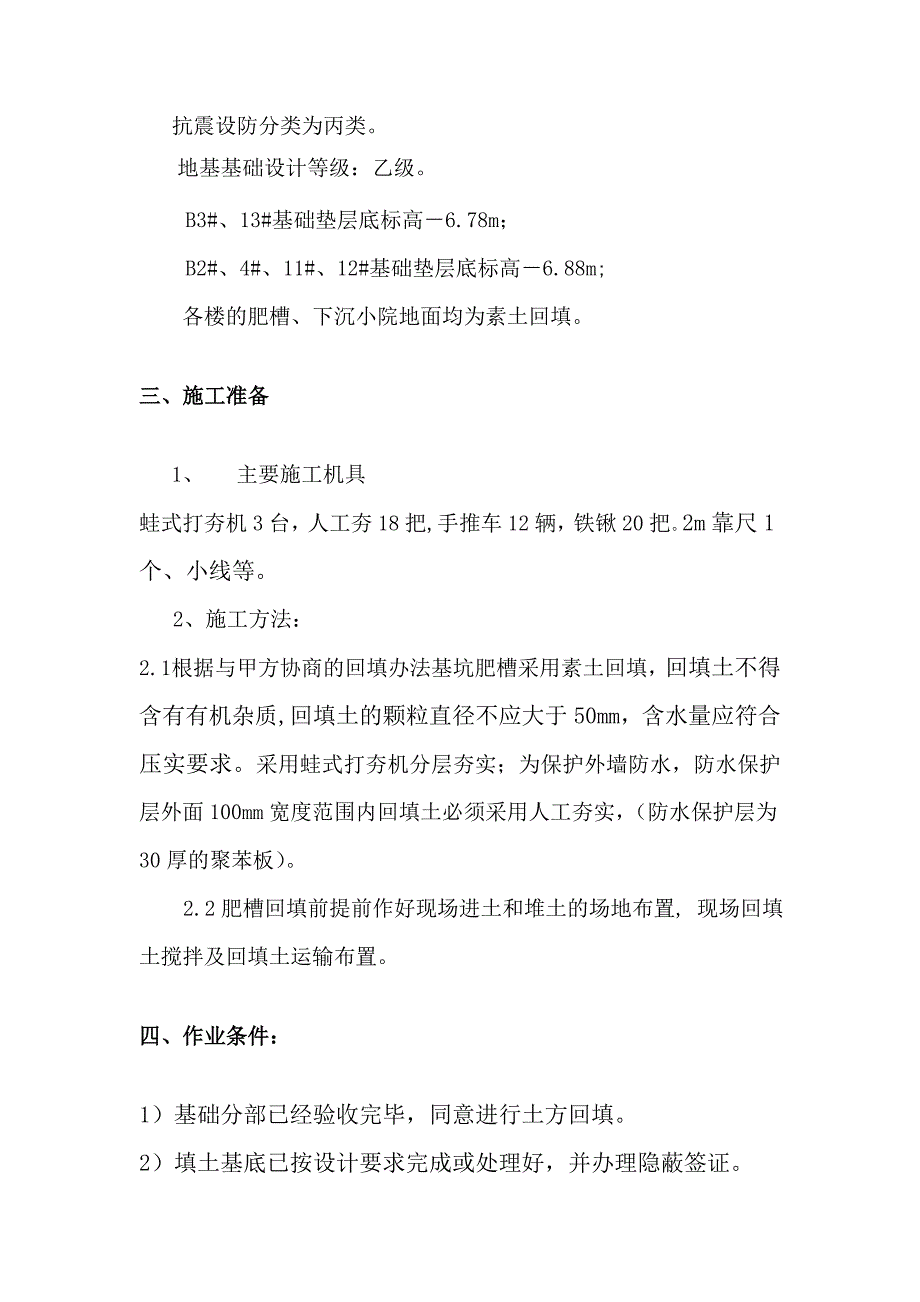

3、丙类。地基基础设计等级:乙级。B3#、13#基础垫层底标高6.78m;B2#、4#、11#、12#基础垫层底标高6.88m;各楼的肥槽、下沉小院地面均为素土回填。三、施工准备1、 主要施工机具蛙式打夯机3台,人工夯18把,手推车12辆,铁锹20把。2m靠尺1个、小线等。2、施工方法:2.1 根据与甲方协商的回填办法基坑肥槽采用素土回填,回填土不得含有有机杂质,回填土的颗粒直径不应大于50mm,含水量应符合压实要求。采用蛙式打夯机分层夯实;为保护外墙防水,防水保护层外面100mm宽度范围内回填土必须采用人工夯实,(防水保护层为30厚的聚苯板)。2.2肥槽回填前提前作好现场进土和堆土的场地布置,
4、现场回填土搅拌及回填土运输布置。四、作业条件:1)基础分部已经验收完毕,同意进行土方回填。2)填土基底已按设计要求完成或处理好,并办理隐蔽签证。3)施工前,应做好水平标志,以控制回填土的高度或厚度。4)填土前,应做好水平高程的测设。五、素土回填工艺流程:立壁防水保护层的验收基坑底清理和处理检验土质弹出回填土的分层厚度分层铺土耙平分遍夯实和进行密实度试验验收5.1填土前应将基槽底或地坪上的回落的松散垃圾砂浆、石子等杂物清除干净。且一定清除表层冻结层;必须清理到基础底面标高。5.2土方回填拟采用铲运机运土,机械不能运输到位的部位用人工回填。由一端向另一端自下而上分层铺填。每层铺摊后,随之摊平。5.
5、3本工程部分回填主要采用人工夯实回填土,应注意不得破坏防水卷材及防水保护层。5.4回填土工作应连续进行,利用人工回填,严禁机械直接倒土入槽。5.5本工程回填为分段施工,所以需要分段夯实,交接处应呈阶梯形,不得漏夯,上下层错缝距离不小于1m。打夯应一夯压半夯,夯夯相连、纵横交叉。5.6回填土的土质必须采用50mm的筛子过筛,含水量不得超过15%。5.7根据现场情况本工程采用打夯机夯实,填土层分层回填,分层厚度为250mm。回填前先划出铺厚度的标尺,每250mm为一格,夯土时严格按标尺刻度执行,每层夯实遍数为3-4遍;深浅两基槽相联时,先填夯深基槽,填至浅基槽标高时再与浅基槽一起填夯,如必须分段填
6、夯时,交接处应填成阶梯形,梯形的高宽比一般为1:2。上下层错缝距离不小于1.0米。打夯机夯实时,两机平行时其其间距不得小于3米,在同一夯行路线上,前后间距不得小于10米。5.8回填土工作应连续进行,当天填土应当天压实。基槽回填应在相对两侧或四周同时进行。5.9当天回填完毕晚上收工前和雨雪来临时,必须用草棉被将回填土盖严。5.10回填土每层夯实后,按规范规定进行环刀取样,实测回填土的最大干密度,达到要求后再铺上一层的土:5.11回填土每层夯实后,按规范规定进行环刀取样,实测回填土的最大干密度,达到要求后再铺上一层的土。压实系数大于0.9。5.12肥槽回填时防水层的保护措施:夯实墙边100mm范围
7、内时,用力不得过猛。回填前对已铺设完毕的防水卷材铺设保护层,同时在回填时使用溜槽下土,不得让土料直冲已做完防水卷材的墙面。5.13冬期施工:a) 冬期回填土每层虚铺土厚度为250300mm; b) 回填土前,应清除基底上的冰雪和保温材料;填土的上层应用未冻土填铺,其厚度应符合设计要求;c) 基坑回填不得使用含有冻土块的土进行回填;d) 回填土施工应连续进行,尽快完成,防止基土或已填土层受冻,应及时采取防冻措施。e) 回填好的土层要加盖保温材料保温,且应注意取土场土的保温。六、质量要求:6.1 回填的土必须严格按照要求进行调拌。 6.2含水量与最优含水量之差控制在-4+2%范围内。当含水量过大,
8、应采取翻松、晾晒、干土等措施掺入;如土料过干,则应预先洒水润湿。在运土、填土过程中应加快施工速度,减少水分的散失。 6.3应对每层回填土的质量进行检验,采用环刀法测定土的干密度,求出土的密实度,符合要求后方可填筑上层。填土压实后的干密度应有90%以上符合设计要求,其余10%的最低值与设计值之差,不得大于0.08g/cm3,且不应集中。 6.4肥槽回填土,每层按1020m取样一组,房心回填按10-150取一组,取样部位在每层压实后的下半部,采用环刀取样的方法进行回填土密实度的测试。 6.5采用机械直接向基槽内倒土,必须在坑上必须采用50mm的筛子过筛,泥块的粒径不得大于50mm,且应均匀分布。6
9、.6在冬期土回填时,应采取以下措施:1、在土方回填以前,将回填土堆上面约30cm左右的表层冻土挖掉。2、在使用的回填土中,将不冻土堆在一起加以覆盖,防止冻结。3、用人工夯实时,每层铺土厚度不超过30 cm,夯实厚度为2025 cm。4、回填土的压实系数为0.90。5、土方回填时,不得在受冻结实,或上层有有机质(如加盖草帘的草叶等)层面上回填第二层。6、冬期回填土方应连续进行并逐层夯实。2)对其冬期施工质量的保证作如下要求:1、保证项目 (1)基底处理,必须符合设计要求和施工规范规定。 (2)回填土的土料,必须符合设计要求和施工规范规定。(3)回填土必须按规定分层夯实,压实后的干容重,应有90%
10、以上符合设计要求。(4)回填土使用非冻土,在使用回填的土中不能含冻土块。2、允许偏差项目允许偏差(mm)标高人工30表面平整 人工 203、填土方前清除基底上的冰雪和保温材料,填方时,不得采用含有冻土块的土填筑。4、当气温低于-100C度时,不宜回填作业。5、回填宜连续进行并应夯实,以免地基土或已填的土受冻,大面积填方时,要组织平行流水作业或采取其他有效的保温防冻措施。对当天回填土面层采取覆盖阻燃草纤被保温。防止过夜面层冻胀,第二日回填前如有冻结部位必须挖除后重新回填。6、部分死角,用机械夯实不到位的采用人工夯实,人工夯实时,每层铺土厚度不超过20cm,夯实厚度为1015cm。七、注意事项:
11、7.1施工应注意保护定位桩、轴线桩和标高桩,防止碰撞位移。 7.2夜间施工应合理安排施工顺序,要有足够的照明设施,防止铺填超厚。7.3凡不能及时回填的,应用彩条布临时遮盖。7.4为了确保回填土的质量,施工现场旁站施工人员,必须随时监督回填土的质量。7.5严格控制基底的清理,不得有、木头、混凝土块、聚苯板等残余的建筑垃圾,经监理验收合格后方可进行回填。7.6为了防止破坏防水保护层,在墙体附近采用人工进行夯实。 八、安全要求:8.1工人进入施工现场必须配戴安全帽。8.2施工人员使用机械时严格按照操作规程使用。8.3施工中应时刻注意边坡的稳定情况,并设专人监视边坡情况,及时发现异常情况,防止塌方造成
12、人员伤亡。8.4酒后不得操作任何机械设备。8.5用手推车装运土方,应注意平稳,掌握重心,不得猛跑和撒把溜放。8.6在倒运土方时,必须有专人指挥,土方倾倒范围内不得进行其它工作,机械倒运土时,尤为重要。8.7土方回填过程中,施工人员要时刻注意边坡是否有裂缝,一旦发现,立即停止一切作业,待处理和加固后,才能进行施工。8.8在肥槽中夯压作业时,应注意不得垂直交叉作业。8.9往肥槽中下土时应注意安全防护,在不下土的基坑边应按规范要求搭高度不小于1.2米的防护拦扞,且张挂绿色密目网。8.10回填土人员应精力集中,不得嬉笑打闹,防止意外发生。8.11肥槽回填时应首层水平防护网搭设位置张挂一层安全网和绿色密
13、目网。8.12施工时边坡的护身栏杆应进行重新检查,不得随意拆除,操作上下基坑时应从搭设的经检查合格的马道上下,不得攀爬上下。九、质量通病及纠正措施1、未按要求测定土的干土质量密度:回填土每层都应测定夯实后的干质量密度,符合设计要求后才能铺摊上层土。试验报告要注明土料种类,试验日期、试验结论及试验人员签字,未达到设计要求部位,应有处理方法和复验结果。2、回填土下沉:因虚铺土超过规定厚度,或夯实不够遍数,甚至漏夯,坑(槽)底有有机杂物或落土清理不干净,施工用水渗入垫层中,受冻膨胀等造成。这些问题均应在施工中认真执行规范的有关各项规定,并要严格检查,发现问题及时纠正。3、回填土夯压不密:如回填土太湿
14、同样夯不密实呈“橡皮土”现象,这时应将“橡皮土”挖出,重新换好土再予夯实。4、冬期回填土方时,每层铺土厚度应比常温施工时减少20%25%。预留沉陷量应比常温施工时增加。十、质量记录 在做好回填土的同时,所相对应的施工资料亦准备齐全,同时应做好回填土实验。相应施工资料:1.地基隐蔽验收记录 2.回填土的试验报告3.回填土的检验批工程检验评定标准十一、环保要求7.1严格遵守各项环保法律法规。7.2严禁施工人员嬉闹用铁锹把土四处飞扬。7.3四级以上大风停止土方回填作业,现场存土应用密目安全网覆盖严密。7.4车辆在运输土方时必须密闭,以防遗洒。7.5运土车辆出场前必须先用水将车身冲洗干净。7.6夜间施工必须注意防止噪音过大产生扰民的现象。7.7与土方运输单位签定防遗撒协议书,作好门前三包工作,指派专人定期清扫施工现场,现场保持湿润清洁。
