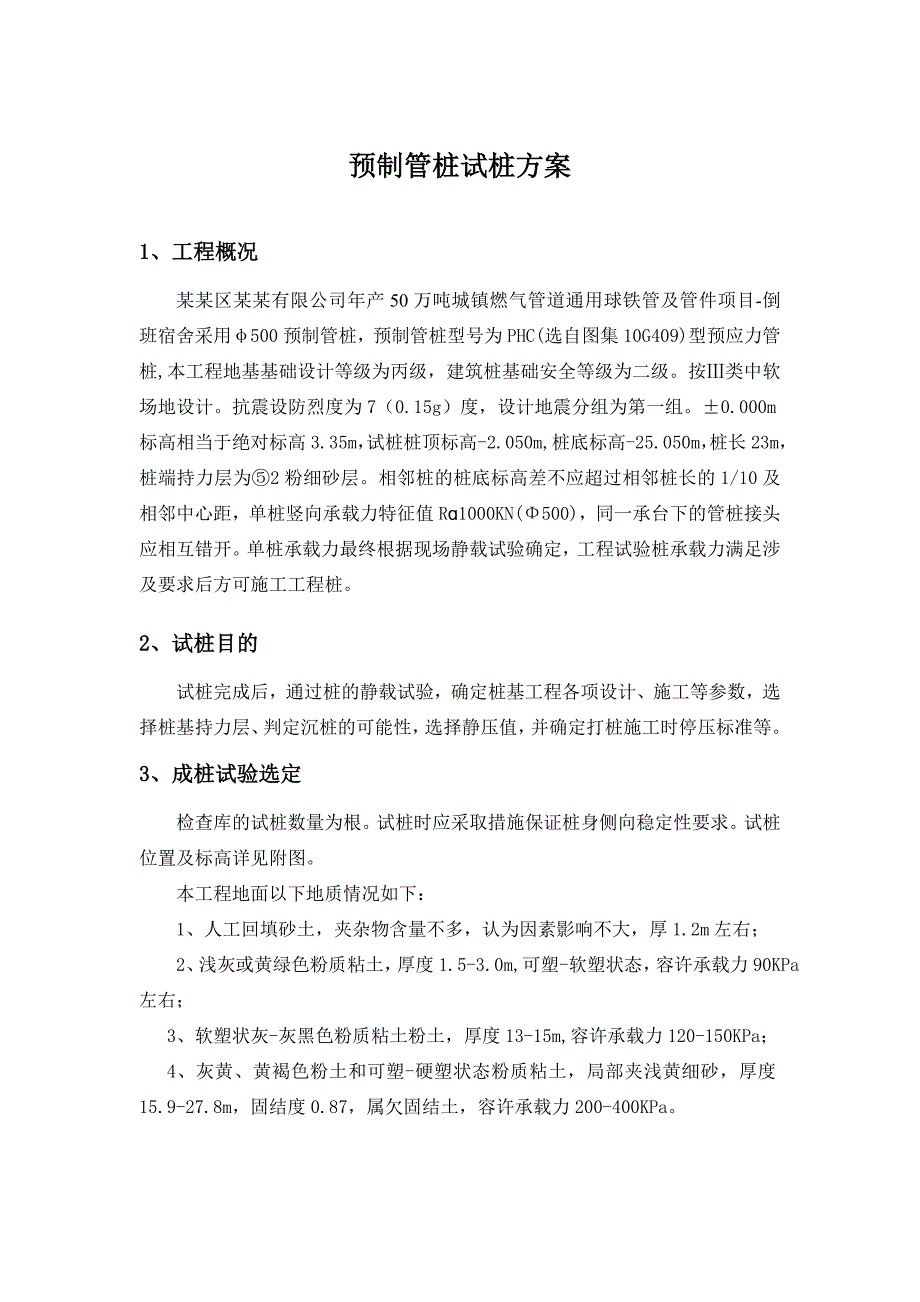

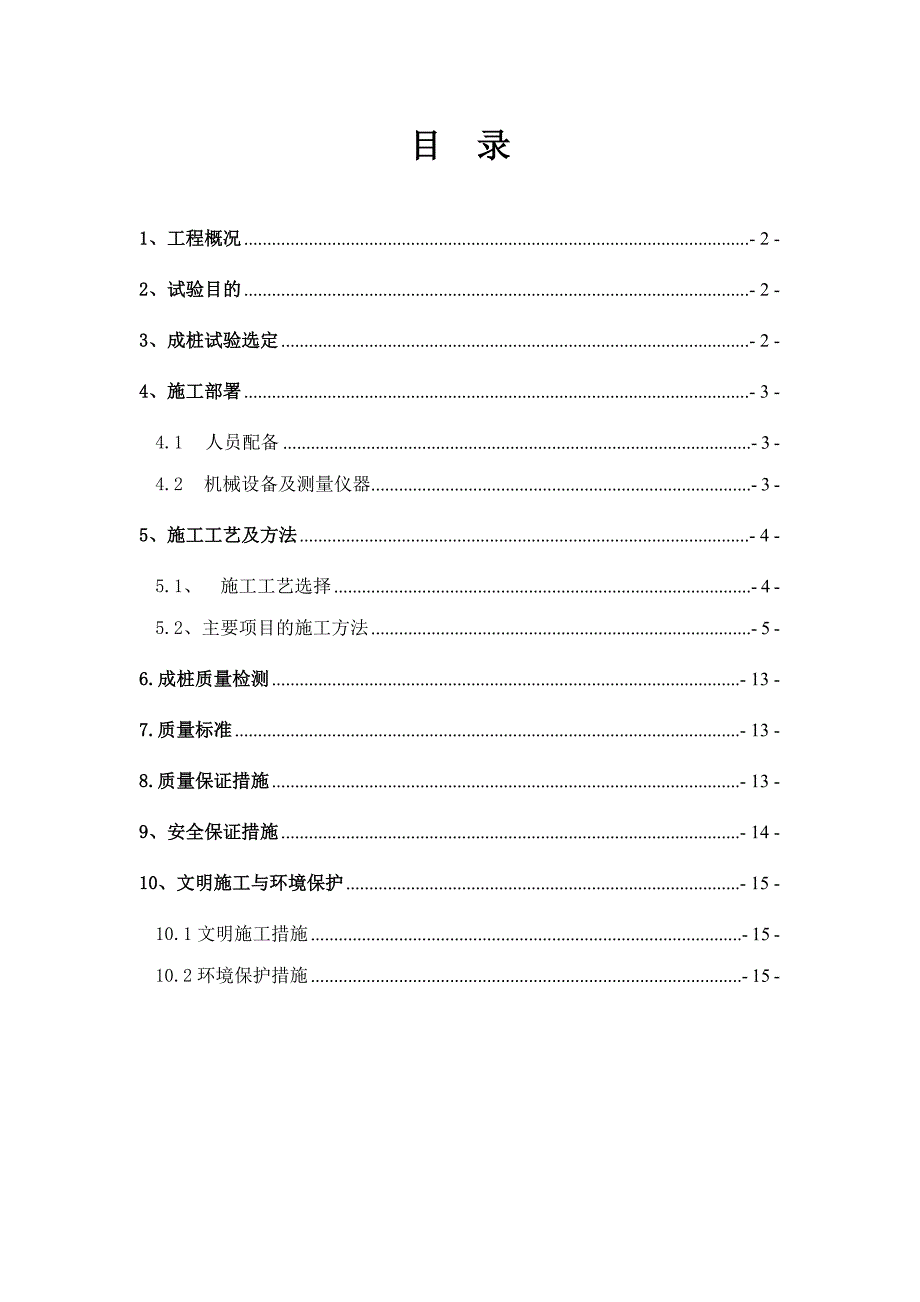

1、目 录1、工程概况- 2 -2、试验目的- 2 -3、成桩试验选定- 2 -4、施工部署- 3 -4.1 人员配备- 3 -4.2机械设备及测量仪器- 3 -5、施工工艺及方法- 4 -5.1、施工工艺选择- 4 -5.2、主要项目的施工方法- 5 -6.成桩质量检测- 13 -7.质量标准- 13 -8.质量保证措施- 13 -9、安全保证措施- 14 -10、文明施工与环境保护- 15 -10.1文明施工措施- 15 -10.2环境保护措施- 15 -预制管桩试桩方案1、工程概况某某区某某有限公司年产50万吨城镇燃气管道通用球铁管及管件项目-倒班宿舍采用500预制管桩，预制管桩型号为PHC
2、(选自图集10G409)型预应力管桩,本工程地基基础设计等级为丙级，建筑桩基础安全等级为二级。按类中软场地设计。抗震设防烈度为7（0.15g）度，设计地震分组为第一组。0.000m标高相当于绝对标高3.35m，试桩桩顶标高-2.050m,桩底标高-25.050m，桩长23m，桩端持力层为2粉细砂层。相邻桩的桩底标高差不应超过相邻桩长的1/10及相邻中心距，单桩竖向承载力特征值R1000KN(500)，同一承台下的管桩接头应相互错开。单桩承载力最终根据现场静载试验确定，工程试验桩承载力满足涉及要求后方可施工工程桩。 2、试桩目的试桩完成后，通过桩的静载试验，确定桩基工程各项设计、施工等参数，选择
3、桩基持力层、判定沉桩的可能性，选择静压值，并确定打桩施工时停压标准等。3、成桩试验选定检查库的试桩数量为根。试桩时应采取措施保证桩身侧向稳定性要求。试桩位置及标高详见附图。本工程地面以下地质情况如下： 1、人工回填砂土，夹杂物含量不多，认为因素影响不大，厚1.2m左右； 2、浅灰或黄绿色粉质粘土，厚度1.5-3.0m,可塑-软塑状态，容许承载力90KPa左右； 3、软塑状灰-灰黑色粉质粘土粉土，厚度13-15m,容许承载力120-150KPa； 4、灰黄、黄褐色粉土和可塑-硬塑状态粉质粘土，局部夹浅黄细砂，厚度15.9-27.8m，固结度0.87，属欠固结土，容许承载力200-400KPa。4

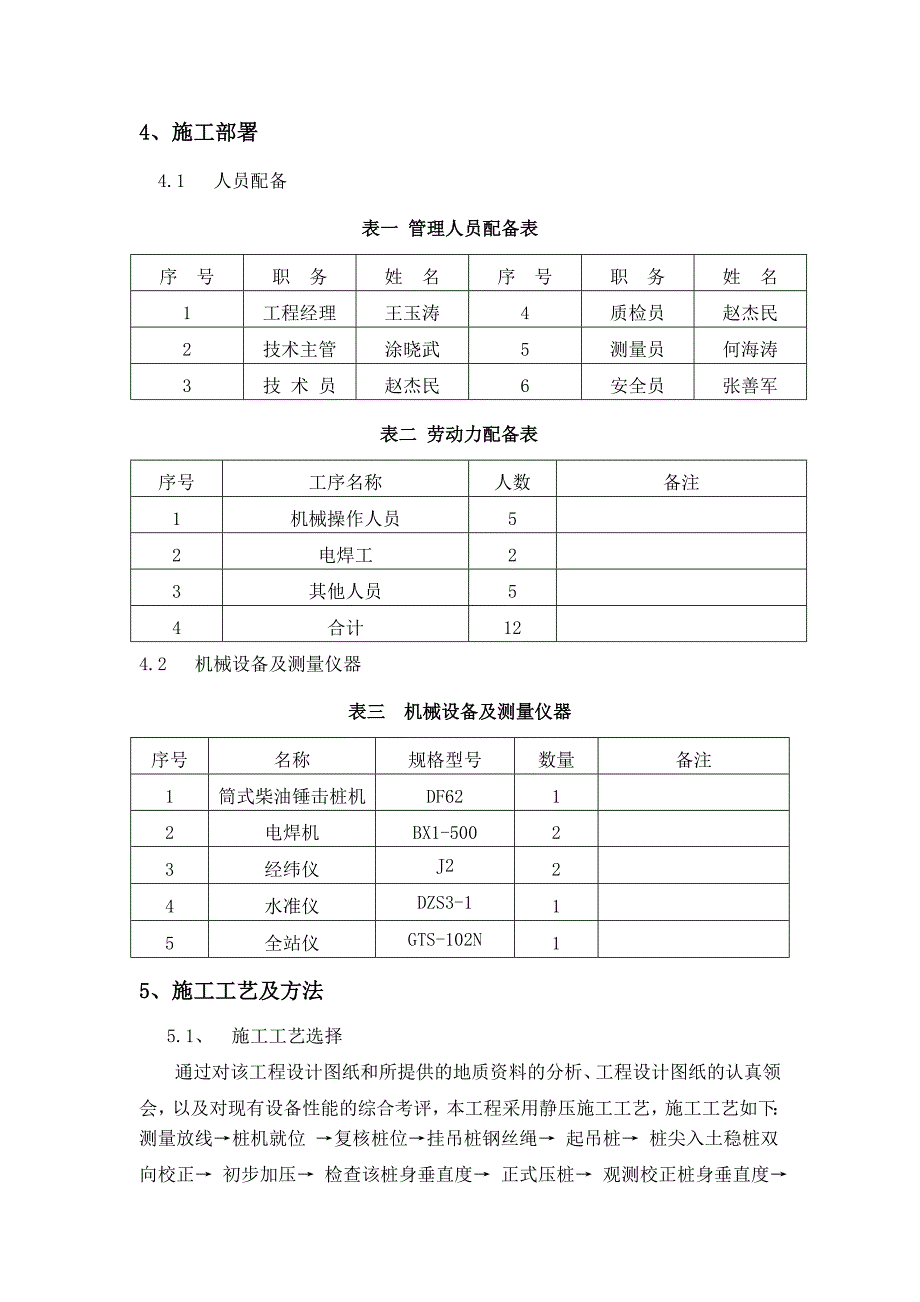

4、、施工部署4.1 人员配备 表一 管理人员配备表序 号职 务姓 名序 号职 务姓 名1工程经理王玉涛4质检员赵杰民2技术主管涂晓武5测量员何海涛3技 术 员赵杰民6安全员张善军表二 劳动力配备表序号工序名称人数备注1机械操作人员52电焊工23其他人员54合计124.2 机械设备及测量仪器表三 机械设备及测量仪器序号名称规格型号数量备注1筒式柴油锤击桩机DF6212电焊机BX1-50023经纬仪J224水准仪DZS3-115全站仪GTS-102N15、施工工艺及方法5.1、施工工艺选择通过对该工程设计图纸和所提供的地质资料的分析、工程设计图纸的认真领会，以及对现有设备性能的综合考评，本工程采用静
5、压施工工艺，施工工艺如下：测量放线桩机就位 复核桩位挂吊桩钢丝绳 起吊桩 桩尖入土稳桩双向校正 初步加压 检查该桩身垂直度 正式压桩 观测校正桩身垂直度压至桩顶至地面1米时，再吊入桩就位焊接接桩继续压桩 作压力值记录 成桩 移机下一根桩压桩的工艺程序如下图：压桩工艺程序示意图（a）准备压第一段桩；（b）接第二段桩；（c）接第三段桩；（d）整根桩压平至地面；（e）采用送接压桩完毕1-第一段桩；2-第二段桩；3-第三段桩；4-送桩；5-桩接头处；6-地面线；7-压桩架操作平台线5.2、主要项目的施工方法5.2.1测量放线、桩定位 1布设测量控制系统 根据建设单位提供的控制、水准点建立测量控制网，并
6、在施工现场打桩影响范围外设置座标和高程控制点，并经规划、设计、监理等相关单位复核无误确认后方可投入使用。（1）首选通过对本工程总平面图和设计图纸的学习，了解工程总体布局、工程特点和设计意图。并了解工程所在地区的红线点位置及坐标、周围环境、现场地形等情况。（2）熟悉和了解地面建筑物的布局、定位依据、定位条件及建筑物的主要轴线等。（3）将招标单位提供的水准点高程、坐标进行复测无误后，及时办理签证移交手续。（4）在熟悉和掌握全部桩基设计图纸的基础上，对总图上所标注的定位坐标、尺寸用计算闭合导线方法核算是否准确。（5）根据总图上提供的坐标，计算出测量时所需的距离、角度并通过坐标反算，换算成极坐标后进行
7、平面控制网的测设。（6）测设时先校核施工现场上已测设的坐标点，然后根据已测量出的坐标点测设出平面布置图上的坐标点，并使各个坐标点分布在施工场地内。（7）每次用直角坐标测设后要进行校核。（8）主要坐标控制点测设后，建立整个施工场地的平面控制网。（9）测设出建筑物轴线与主要控制点，为桩基放样做好准备。（10）平面控制网测设时保证测设精度，控制网测设后进行闭合平差。并对主要坐标控制点作必要的保护。2测放桩位根据控制点设定建筑物轴线及角桩，按桩位布置图测放桩位，并在桩位中心用钢筋或竹签作好标记，桩位测放后应经监理单位复核后方能施工。五根试桩桩位分别位于拟建检查库的四个角和中间位置。为防止桩机就位时桩机
8、自重挤压土体使已测放桩位移位，在桩机就位后正式压桩前应复核正确，桩定位偏差控制在20mm以内。5.2.2预制桩的验收（1）预制桩出厂到工地，应按批量查收预制桩出厂合格证。（2）质检人员应会同现场监理共同检查、验收预应力管桩，验收合格后，方准使用。如验收中发现不合格，应做好标记并及时退货。表四 预制钢筋混凝土桩外观质量表项 目内 容桩表面表面平整，密实，掉角深度不超过10mm，局部蜂窝和掉角的缺损面积不超过桩表面积的0.5%，并不得过分集中。表面裂缝深度不得大于20mm ,宽度不得大于0.15mm，横向裂缝长度不得超过连长的1/2。蜂窝、麻面、裂缝和掉角桩顶桩尖处不得有蜂窝、麻面、裂缝和掉角5.
9、2.3桩起吊、就位桩现场驳运采用二吊点法、喂桩时采用一吊点，吊点设置在0.29L（L为桩长）处（如下图所示），起吊过程中，用托绳稳住桩的下部，吊机尽量减小吊臂仰角（并尽量减少吊臂促出长度），缓慢地将桩拖至桩机就近处后再开始垂直起钩，平稳地把桩喂至桩机夹持器中。图一 二点吊示意图图二 一点吊示意图对于由桩机自备卷扬机吊桩操作同理。桩的起吊、转运过程中操作人员均应按起重安全操作规程进行。5.2.4竖桩与插桩根据已设定的控制点用直角坐标法对桩位进行二次复核，正确后下放首节桩，首节桩桩尖的中心点与桩位的偏差控制在20mm以内。5.2.5垂直度控制当桩尖进入土层500mm后，用经纬仪调整桩机桩架处于垂直
10、位置，然后再调整首节桩的垂直度（经纬仪一般架设在距桩机15m以外），使桩架与桩身保持平行，其精度误差小于桩长的1%（首节管桩插入地面时的垂直度偏差不得超过0.5%），即可压桩，并在压桩过程中进行跟踪监测，指挥桩架保持其精度。如果超差，必须及时调整，但需保证桩身不裂，必要时拔出重插应尽可能拔出桩身，查明原因，排除故障，以沙土回填后再进行施工，不允许采取强扳的方法进行快速纠偏，而将桩身拉裂、折断。1号经纬仪2号经纬仪 图三 打桩送桩垂直度监控示意图5.2.6打桩、接桩、送桩1打桩(锤击施工)用桩架的导滑夹具或桩箍将桩嵌固在桩架两导注中，垂直对准桩中心，缓缓放下插入土中，待桩位置及垂直度校正后即可将
11、锤连同桩帽压在桩上，同时应在桩的侧面或架上设置标尺。并做好记录，始可击桩，如桩头不平时，用麻袋或厚纸板垫平，亦可先环氧砂浆补抹平整。开始打桩应起锤轻压或轻击数锤，观察桩身，桩架，桩锤等垂直一致后，即可转入正常施打，开始打桩时，落距应较小，入地一定深度待桩稳定后，再按需求的落距进行施打。沉桩应用适合桩头尺寸的桩帽和弹性衬垫，以缓和打桩时的冲击和使打桩应力均匀分布，延长撞击的持续时间以利桩的贯入。桩帽用铸钢或钢板制成，锤垫多用硬木或白棕绳圈盘面成，桩垫多用松木或纸垫或酚醛层压塑料，合成橡胶等。桩帽与桩接触的表面须平整，与桩身应在同一直线上，以免打桩时产生偏斜。桩锤本身带帽者，只须在桩顶护以绳垫或木
12、块。若桩须深入土时，应用送桩。送桩用坚硬的木料或钢铁制成，长度和直径视需要而定，使用时，将送桩放于桩顶头上， 使与桩在同一垂线上，锤击送桩，将桩慢慢打入土中。沉桩过程中，要经常注意桩身有无位移和倾斜现象，如发现问题应及时纠正，桩将沉至要求深度或到达硬土层时，落锤高度一般不宜大于1m，以免打烂桩头，沉桩过程中作好沉桩施工记录，至接近设计要求时，即可对贯入并或入土标高进行观测，至达到设计要求为止，然后移桩机至新桩位。2接桩、本工程接桩采用焊接法。、桩段就位必须和相连接的桩节保持在同一轴线上，连接后桩身保持垂直。、管桩接桩：a）管桩拼接成整桩采用端板焊接连接，焊接前桩头预埋铁件必须清除污锈，露出金属
13、光泽。如桩节之间间隙过大，可垫铁片填实焊牢，接合面之间的间隙不大于2mm。焊接时，应将四角点焊固定，然后对称同时焊接以减少焊接变形，焊缝要求连续饱满，焊缝厚度必须满足设计要求。手工焊接时第一层必须用3.2mm电焊条打底，确保根部焊透，第二层方可用粗焊条（4mm或5mm），采用E4303或E4316焊条。 b）拼接处坡口槽的电焊部分应分三层以上对称进行环缝焊接，并采取措施减少焊接变形，正确掌握焊接电流和速度，每层焊接厚度应均匀，每层间的焊渣必须敲清后方可再焊次一层，坡口槽的电焊必须满焊，电焊厚度宜高出坡口1mm，焊缝必须每层检查，焊缝不宜有夹渣、气孔等缺陷，满足钢结构工程施工及验收规范（GB50
14、205-07）二级焊缝的要求c）接桩应尽量缩短时间，以避免停打时间过长导致桩周土重固结而影响沉桩。表六 拼缝允许偏差表序号偏差名称允许偏差值1桩身弯曲度L/12002桩两端之间间隙2mm3坡口错位2mm4电焊高度1mm、焊缝完成后，应会同监理检查验收，待焊缝降温1min后再行打桩，严禁用水冷却或焊好后立即沉桩。3送桩送桩时必须采取送桩器，可采用插销式送桩器。送桩杆送桩时，应根据设计要求计算好送桩深度，并在送桩杆上做好醒目标记。当送桩至距设计标高1m左右时，测量人员指挥桩机操作工减小速度，并跟踪观测送桩情况，直到送桩至设计标高时，发出信号停止送桩。送桩过程中如有异常情况时，应即时向设计和建设部门反映，以便及时采取措施。送桩后留下的孔洞及时用道碴回填夯实。桩顶标高允许偏差为50mm。桩顶位移偏差控制在允许范围以内。送桩留下的孔洞要采用方木、筑胶板覆盖，避免物品人员掉落，并及时回填，避免陷机。5.2.7施工记录记录人员必须及时、认真做好原始资料记录、整理工作，桩位编号，随打随填，以免发生差错，每换班打桩前后，都要核对桩位、桩数以防错打和漏打。5.2.8常见质量问题现象、原因分析与防治措施1桩身断裂a. 现象：在压桩过程中，桩身突然倾斜错位，当桩尖处土质条件没有特殊变化，而贯入
