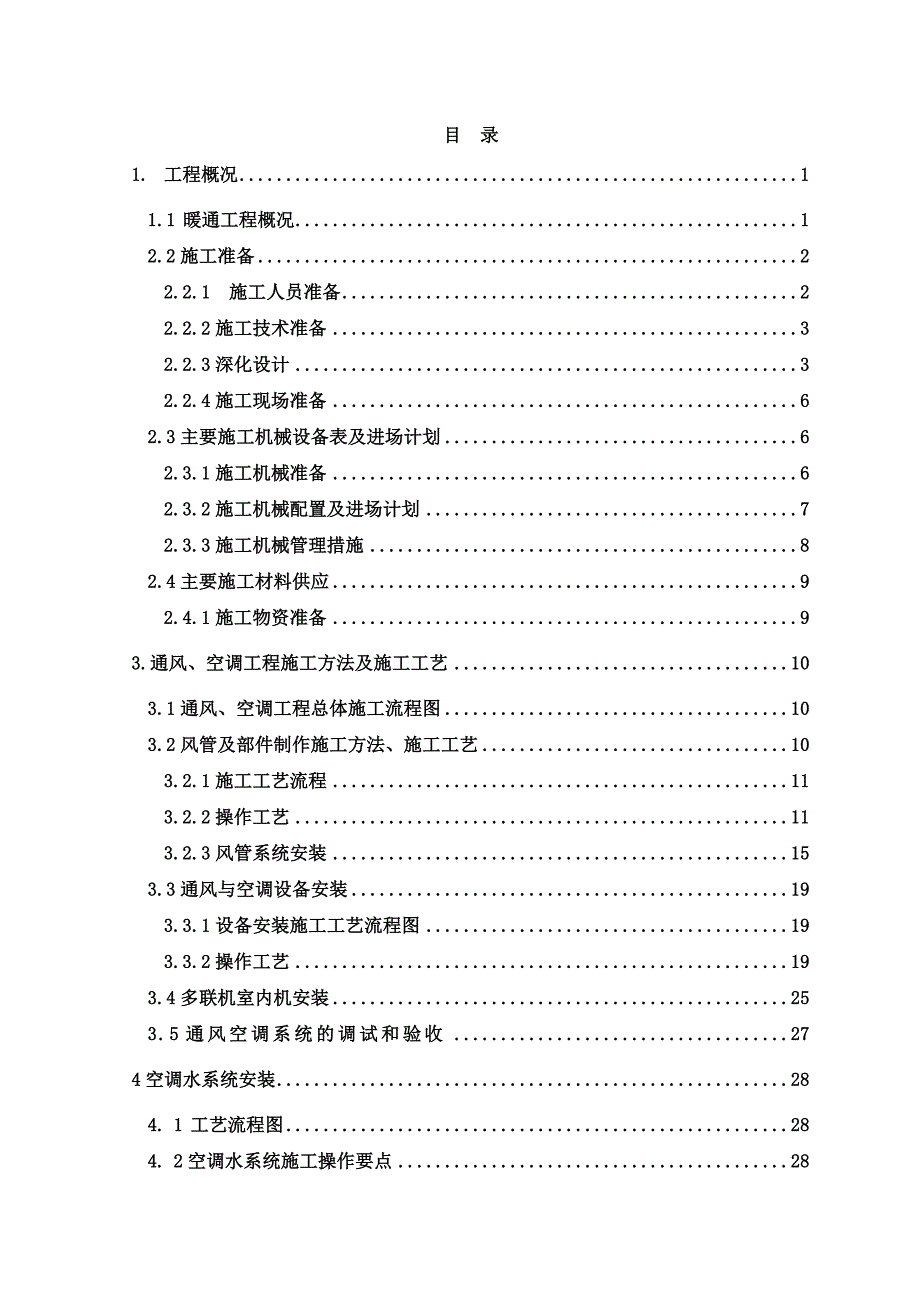

1、目 录1.工程概况11.1 暖通工程概况12.2施工准备22.2.1 施工人员准备22.2.2施工技术准备32.2.3深化设计32.2.4施工现场准备62.3主要施工机械设备表及进场计划62.3.1施工机械准备62.3.2施工机械配置及进场计划72.3.3施工机械管理措施82.4主要施工材料供应92.4.1施工物资准备93.通风、空调工程施工方法及施工工艺103.1通风、空调工程总体施工流程图103.2风管及部件制作施工方法、施工工艺103.2.1施工工艺流程113.2.2操作工艺113.2.3风管系统安装153.3通风与空调设备安装193.3.1设备安装施工工艺流程图193.3.2操作工艺1

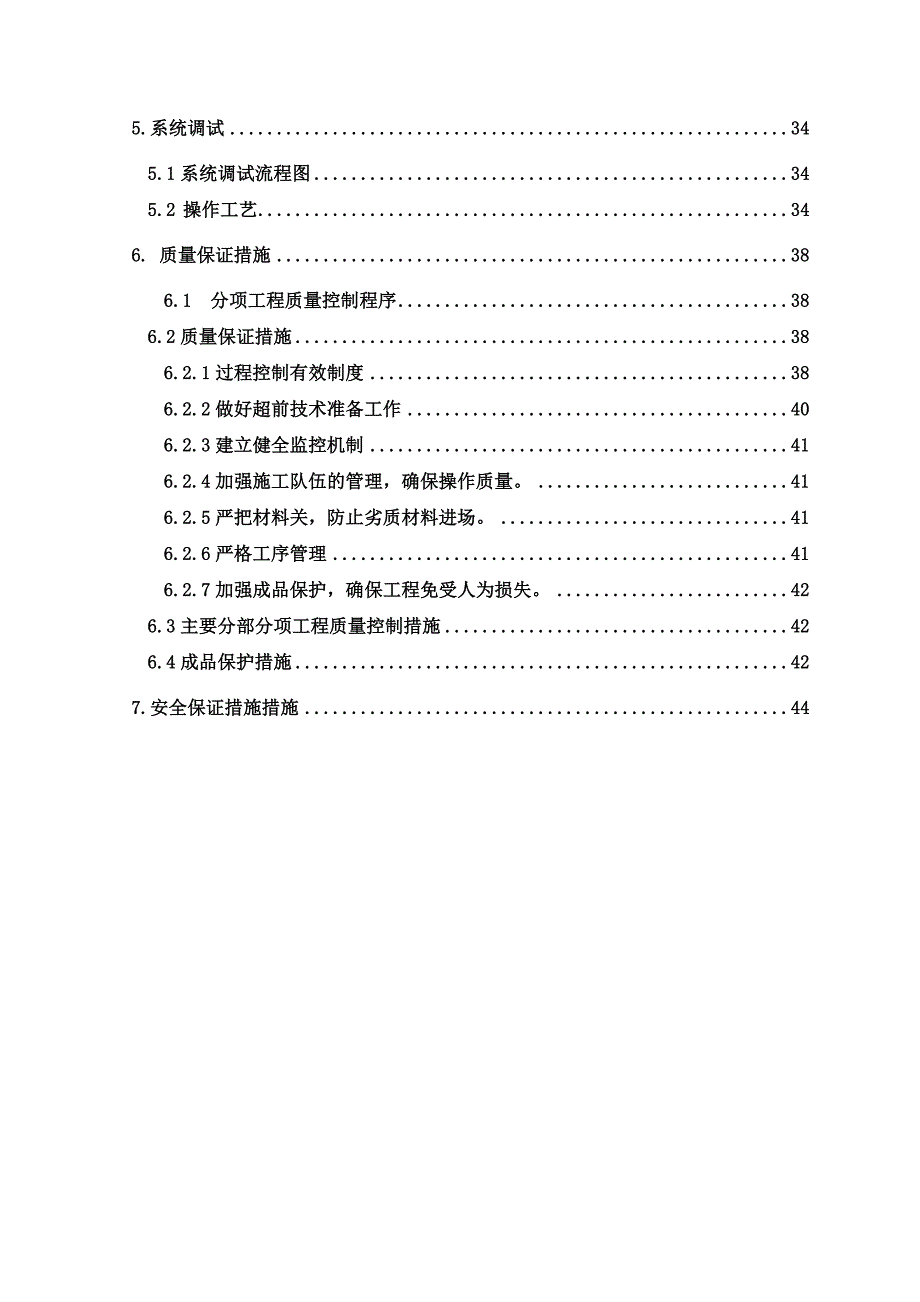

2、93.4多联机室内机安装253.5通风空调系统的调试和验收274空调水系统安装284. 1 工艺流程图284. 2空调水系统施工操作要点285.系统调试345.1系统调试流程图345.2 操作工艺346. 质量保证措施386.1 分项工程质量控制程序386.2质量保证措施386.2.1过程控制有效制度386.2.2做好超前技术准备工作406.2.3建立健全监控机制416.2.4加强施工队伍的管理，确保操作质量。416.2.5严把材料关，防止劣质材料进场。416.2.6严格工序管理416.2.7加强成品保护，确保工程免受人为损失。426.3主要分部分项工程质量控制措施426.4成品保护措施427

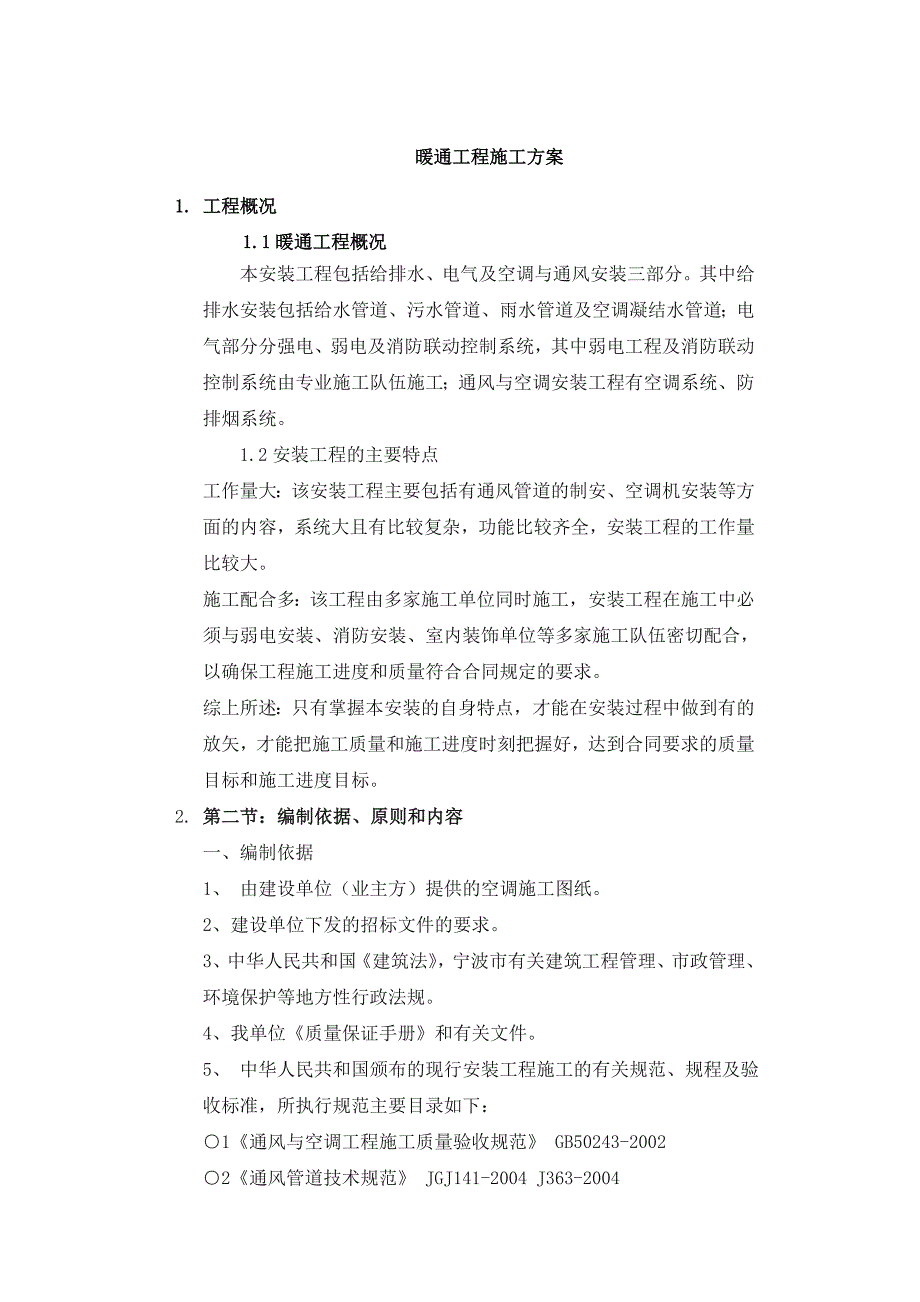

3、.安全保证措施措施44暖通工程施工方案1. 工程概况1.1暖通工程概况本安装工程包括给排水、电气及空调与通风安装三部分。其中给排水安装包括给水管道、污水管道、雨水管道及空调凝结水管道；电气部分分强电、弱电及消防联动控制系统，其中弱电工程及消防联动控制系统由专业施工队伍施工；通风与空调安装工程有空调系统、防排烟系统。1.2安装工程的主要特点工作量大：该安装工程主要包括有通风管道的制安、空调机安装等方面的内容，系统大且有比较复杂，功能比较齐全，安装工程的工作量比较大。施工配合多：该工程由多家施工单位同时施工，安装工程在施工中必须与弱电安装、消防安装、室内装饰单位等多家施工队伍密切配合，以确保工程施
4、工进度和质量符合合同规定的要求。综上所述：只有掌握本安装的自身特点，才能在安装过程中做到有的放矢，才能把施工质量和施工进度时刻把握好，达到合同要求的质量目标和施工进度目标。2. 第二节：编制依据、原则和内容一、编制依据1、 由建设单位（业主方）提供的空调施工图纸。2、建设单位下发的招标文件的要求。3、中华人民共和国建筑法，宁波市有关建筑工程管理、市政管理、环境保护等地方性行政法规。4、我单位质量保证手册和有关文件。5、 中华人民共和国颁布的现行安装工程施工的有关规范、规程及验收标准，所执行规范主要目录如下：1通风与空调工程施工质量验收规范 GB50243-20022通风管道技术规范 JGJ14
5、1-2004 J363-20043压缩机、风机、泵安装工程施工验收规范 GB50275-19984建筑工程施工质量验收统一标准 GB50300-20015建设工程文件归档整理规范 GB/T50328-20016建筑施工安全检查标准 JGJ59-99 7施工现场临时用电安全技术规范 JGJ46-2005 3. 编制原则和内容1、本施工组织设计方案在编制过程中，我方对图纸和招标文件进行充分的研究和分析，针对本安装工程的特殊性，制定了编制方案和编制计划。并将迅速组织具有丰富施工管理经验的项目管理班子和能打硬仗的施工队伍进驻本安装工程现场，从机械设备、材料供应以及劳动力等多方面及时配备，充分利用各种有
6、利条件，以敬业、求实的工作作风，创一流的管理水平、一流的工程质量、一流的工程进度，优质、高速、安全地完成该工程的建设任务。确保各项目标的实现。4. 编制的主要内容为安装工程的质量保证体系、施工技术方案、保证质量的措施、施工进度保证措施、安全文明施工措施、施工配合管理措施、质量通病防治措施、现场消防措施等，并根据以上几方面内容进行编制。 根据安装工程自身的特点，在编制施工方案时，重点突出以下二方面的内容：一是施工准备工作，二是策划施工活动过程。三、编制目的编制施工组织设计方案的目的是：为了有效地指导和管理施工生产，保证安装工程的工期，提高安装工程的施工质量，实现工期和质量的控制目标。 2.2施工
7、准备2.2.1 施工人员准备所有进入火车站安装工程施工的管理人员和工人均要进行进场教育，提高每个员工的纪律性、责任心、团队精神和应急响应能力。1）管理人员的选用：管理人员均是从事过大型工程施工管理的各专业技术人员组成，具有较高的素质和管理水平。所有项目管理人员的持证上岗率达100%。2）操作人员的选用：现场特殊工种的操作人员全部选用具有丰富施工经验的本单位在册职工及专业班组；从事工程项目劳务的作业层人员为我单位自己的技术施工操作人员，便于管理和控制。从而确保现场操作质量，并通过对在施人员的各种培训，提高全体施工人员的质量意识和安全生产的责任感。2.2.2施工技术准备1）在本工程的全过程施工中，
8、我单位将充分发挥在施工技术上的优势，本着技术先行的原则，在施工前就针对技术上的一切问题做好充分的准备，进场后立即进行施工准备工作。2）针对本工程的安装及建筑、结构特点，制定详细且具有针对性的各阶段施工组织设计，并且在施工前向监理申报，等待主管监理工程师、指挥部的批准，随后及时向施工班组做好书面交底工作。3）各技术人员及时熟悉图纸，并通过图纸自审、互审和会审形成图纸会审纪要，作为本次施工质量控制的重要依据之一，同时掌握本工程的特性和应重点注意的问题，给工程的全面施工创造条件。4）根据土建提供的标高为施工过程中的测量控制创造条件。5）合同签订后一个月内向当地行业主管和综治部门办理各种手续，交纳费用
9、，理顺关系，创造顺畅的施工外部环境。6）确定关键、特殊工序及质量控制点，制定相应的技术保证措施及质量和安全生产保证计划，及时做好对于施工班组的逐级交底，以确保在施工中得以切实贯彻实施。2.2.3深化设计深化设计不仅是现场管线综合平衡布置的简单调整，同时包括在遵循原设计精神的前提下对系统进行优化及设备进行技术参数比较和择优选择，确保设备在系统中的适配性和能满足最大的功能需要，杜绝浪费和功率不足。安装工程的图纸深化设计是保证工程顺利进行按时完工和保证工程质量的关键所在。在施工前将根据我们丰富的施工经验结合设计图，组织既有理论基础又有实际经验的现场专业技术人员进行深化设计。设计人员将认真做好图纸会审
10、，图纸会审之前，技术、施工人员应认真熟悉图纸，通过图纸会审，充分领会设计意图，并针对各专业系统进行纵向到底、横向到边地设计，力争保持各专业系统的全面性与完整性，并将各专业系统在楼层平面中反映出来，以便楼层安装前消除可能存在的问题或不足之处。深化设计组人员每人配置一台电脑，采用AUTOCAD绘图。图纸绘制完毕后，在规定的时间内报原设计单位、业主进行会签确认。设计流程：熟悉设计图设计图纸的会审各专业的协调深化设计设计会签（如有问题返回各专业的协调后修改）图纸报审交付施工本工程拟将绘制的具体图纸如下：1）施工详图 主要指工程中的设备房、公共部位管线集中处的图纸、示意图、节点详图（包含平面图、剖面图、
11、节点图等细部深化）。2）设备管线综合协调图纸 主要为与其他各设备安装专业协调过的图纸，依据施工规范，参照设备供应商设计手册及现场情况绘制。图纸上含有各专业工程设备管线的位置、关系及尺寸、安装流程等。暗敷及穿梁管线、公共部位管线集中处等为关键控制部位。（1）综合图、局部图的绘制各专业综合图、局部图是为解决交叉管线复杂部位的合理布置，组织各专业进行图纸会审而绘制的，是搞好专业和工种之间交叉作业的配合、工序之间的衔接指导措施，使整个工程施工重点突出，施工展开有序，进度平衡、合理，达到施工总体计划要求。综合图的绘制是为更好地协调施工现场，各专业交叉有序，在相对有限的空间里更科学、合理、美观、高效地布置
12、各专业管线，实际地反映设备、管道、缆桥等在空间的排列走向。 整体综合图要求提出局部综合图要求提出电气专业图空调专业图给排水专业图综合土建、装饰专业图各专业协调甲方监理协调电脑图纸汇集调整定 位平面管线布置调整出综合图空间管线布置调整合 理整体综合图的绘制，可直观地反映建筑内部所有机电设备管道的走向布置。特别是在大型项目里，便于各专业统一安排组织各部位的施工作业，对潜在的问题，提前反映协调解决，具有较强的可操作性和预见性。局部综合图的绘制，能针对性地反映建筑内部（处）机电设备管道的平面布置和空间布置。适用于某个专业对空间有特殊占用要求的情况，有目的，针对性地识别图纸。（2）吊顶内综合管线布置图走
13、廊吊顶内既有消防干管、又有空调水管、空调风管、强、弱电缆桥架等，加之大梁高度，使可安装空间非常小，各专业之间如果不进行综合布置，极易造成布置混乱，甚至降低吊顶标高，通过绘制管线综合布置图，将管道、电缆桥架、风管的安装位置进行有机协调，使吊顶标高符合设计要求。3）设备与土建综合协调图纸主要指的是本工程施工中所有各专业设备所需的结构预留洞口、结构支护以及设备的混凝土基础布置图。4）竣工图工程施工完毕，能完整反映本工程设备、系统、构件实际安装情况、位置、尺寸及节点的详图，为物业管理制定专用的A4版本的维护管理图。2.2.4施工现场准备施工现场准备工作包括以下一些内容：1）根据现场条件和本施工方案马上
14、进场完成临设搭建，场内施工临时道路铺设和施工用临水、临电设施。2）施工现场加工区，仓库等设施的布置，根据总承包的统一安排实施。3）有计划地组织机械及材料的进场，按总承包要求堆放于指定地点。2.3主要施工机械设备表及进场计划2.3.1施工机械准备1）根据本工程总体施工部署并结合各分部分项施工顺序，拟定施工机械出场计划，按计划要求安排精良的机械设备进场，进行保养和调试。2）对于小型施工机械设备，则根据工程各施工阶段施工进度实际需要进行经济、合理地配置，有计划组织进场。3）所有机械设备进场后均事先规划适当的位置停放，小型设备则在库房内集中储蓄备用。2.3.2施工机械配置及进场计划施工机械设备表序号型 号单位数量备注1剪板机 Q11-4X 2000台22单平咬口机 YZD-12台23联合角咬口机 YZD-12台24弯头联合咬口机 YWL-12台25插条机 YZD-10台26法兰弯曲机 台27卷板机台18手动折方机 WS-2*2000台19液压铆钉机 台210手动拉铆枪把511无齿锯 SMTJ3G-400台512交流电焊机 300A台413交流电焊机 500A台
