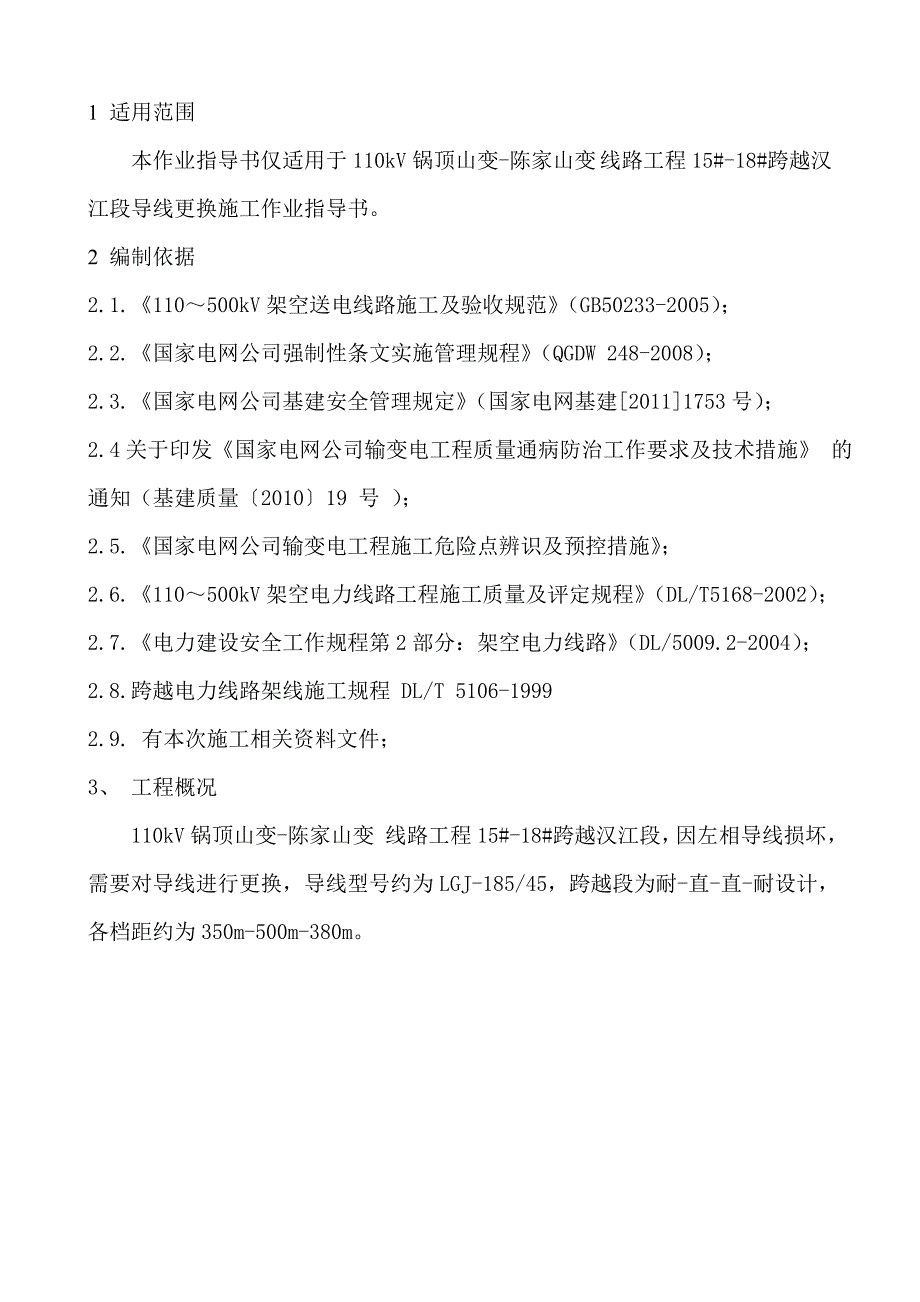

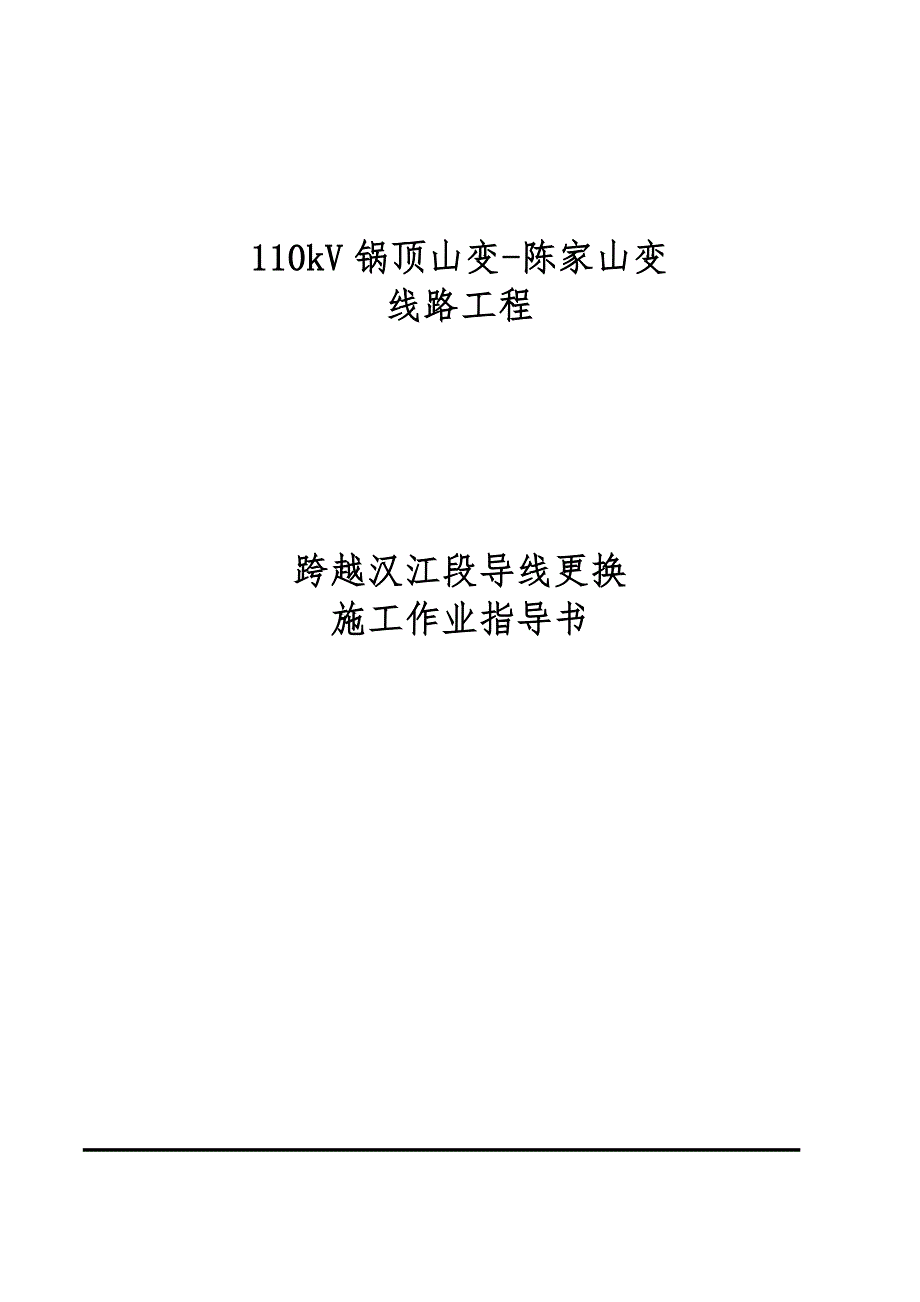

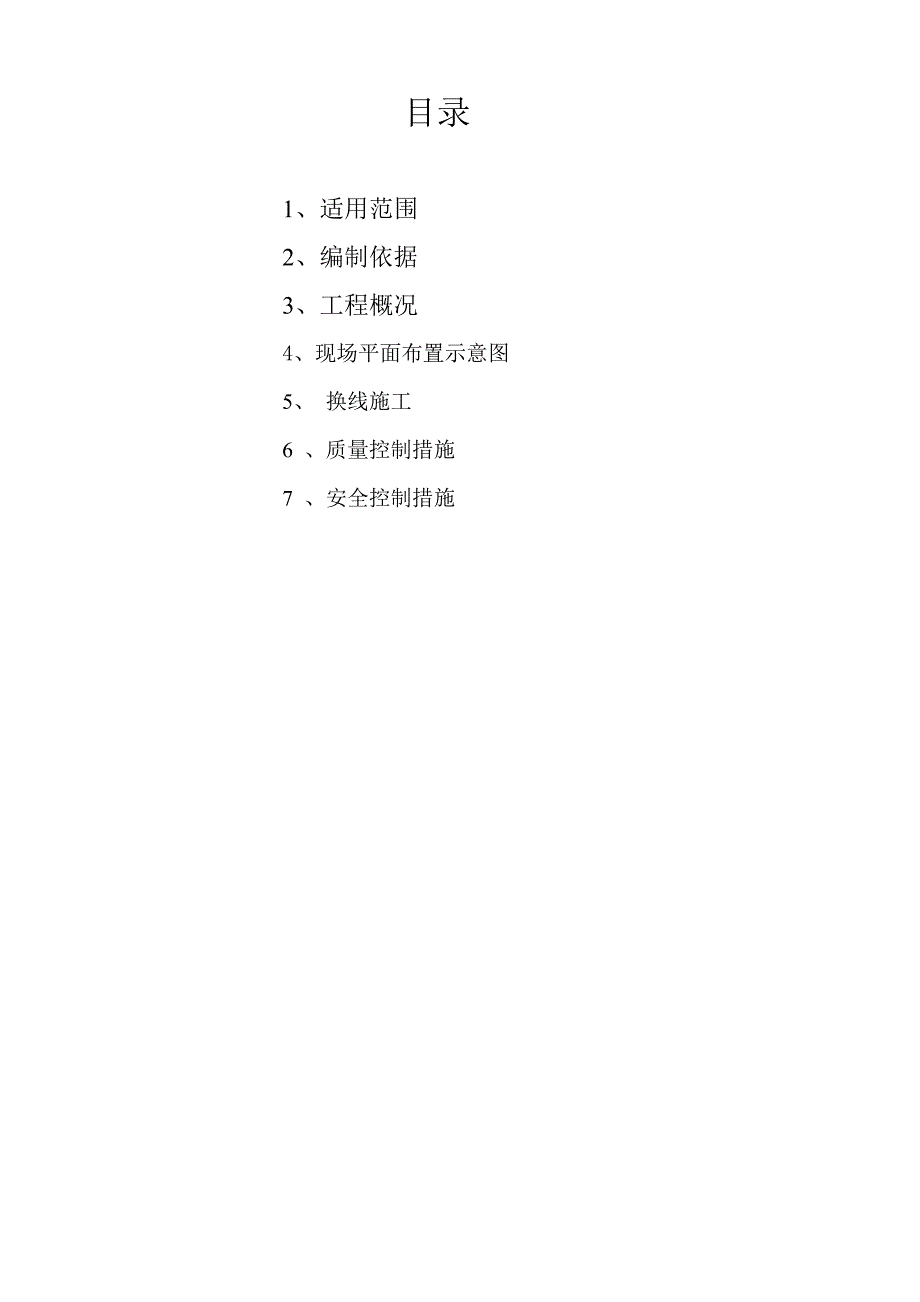

1、110kV锅顶山变-陈家山变线路工程 跨越汉江段导线更换施工作业指导书 目录1、适用范围2、编制依据3、工程概况4、现场平面布置示意图5、 换线施工6 、质量控制措施7 、安全控制措施1 适用范围本作业指导书仅适用于110kV锅顶山变-陈家山变 线路工程15#-18#跨越汉江段导线更换施工作业指导书。2 编制依据2.1.110500kV架空送电线路施工及验收规范（GB50233-2005）；2.2.国家电网公司强制性条文实施管理规程（QGDW 248-2008）；2.3.国家电网公司基建安全管理规定（国家电网基建20111753号）；2.4关于印发国家电网公司输变电工程质量通病防治工作要求及技
2、术措施 的通知（基建质量201019 号 ）；2.5.国家电网公司输变电工程施工危险点辨识及预控措施；2.6.110500kV架空电力线路工程施工质量及评定规程（DL/T5168-2002）；2.7.电力建设安全工作规程第2部分：架空电力线路（DL/5009.2-2004）；2.8.跨越电力线路架线施工规程 DL/T 5106-19992.9. 有本次施工相关资料文件；3、 工程概况110kV锅顶山变-陈家山变 线路工程15#-18#跨越汉江段，因左相导线损坏，需要对导线进行更换，导线型号约为LGJ-185/45，跨越段为耐-直-直-耐设计，各档距约为350m-500m-380m。4、现场平面
3、布置示意图16#15#牵引场南岸15#耐张塔 南岸16#直跨塔张力场18#17#北岸17#直跨塔 北岸18#耐张塔 17#-18#跨越房屋及施工场地导线型号导线直径（mm）导线单重（kg/m）计算拉断力（t）LGJ-185/4519.60.8488铁塔型号15#16#17#18#DJ11-21ZBK-59ZBK-59JB11-12牵引绳及张牵车参数机具名称型号生产厂家出厂年份总数量最大间断 牵引张力（kN）重量（T）张力机ZT35河南电力博大科技有限公司20062402.10牵引机SAQ-502007160公称方径 mm结构/编织方式股径 mm横截面积 mm2参考重量kg100m钢丝绳最小破断
4、拉力kN151219W3.50 94.57 78.69 157.55 5 换线施工5.1 主要施工流程牵张场选择 滑车悬挂 导地线展放 导地线紧挂线 导地线附件安装5.2 牵张场选择及布置牵引场：因南岸15#塔位不能直接进设备，所以牵引场设置15#附近约30m平地上，在15#地面设置转向滑车。张力场：因北岸18#耐张塔不能直接进设备，所以将张力场设置在18#小号侧约30m的空地上，导线放通后，余线挂18#。5.3. 滑车悬挂 右边相横担边相横担加垫150圆木进行补强耐张塔挂滑车示意图双151.8米钢丝绳套3T卸扣5T卸扣放线滑车5T卸扣放线滑车双151.8米钢丝绳套5.4 导地线展放张-牵场杆
5、号区段长（m）杆塔数导线出口张力(kN)牵导线牵引力(kN)张（18#）至牵15#1230268 牵引场布置如上图张力场布置如上图5.5.施工流程A、16#、17#直线塔换508导线滑车；B、15#、18#将耐张塔导线拆除，锚线至地面。C、牵引场施工：15号牵引车与旧导线之间用15钢丝绳进行连接，旧导线切断拆除排骨线夹，通过旋转连接器与引绳连接，连接方式为：旧导线+蛇皮套+5t旋转连接器+15钢丝绳。注意：展放过程中旋转连接器不得直接过转向滑车和牵引轮，必须用手扳葫芦或者绞磨“过肩”，防止旋转连接器横向受力。D、张力场施工 18#耐张塔将旧导线拆除后，锚线在张力车前方，与新导线直接连接，连接方
6、式为：旧导线+导线蛇皮套+5t旋转连接器+新导线蛇皮套+新185导线。注意：监护5t旋转器过16#、17#直线塔情况。E、展放过程中监护及主要跨越处理1、汉江：在换线过程中用经纬仪监护导线与汉江水面高度，原则上导线高于水面24m，并监护超高船只过江时，通知张牵场提高张力。2、沿江大道：不搭设跨越架，但是需要通过车辆，有异常情况发生时，通知交通部门协助处理。3、房屋：17#-18#有一处房屋，此处采用25t双钩吊车，挂导线滑车，避免导线磨损。F、紧挂线1、新导线放通后，张力场余线在18#挂线，在张力场设置升空装置，具体布置为3t人工绞磨+13钢丝绳+185夹头，15#进行紧线，紧线配置与升空工器
7、具配置一致，在升空过程中。注意监护：房屋、道路、汉江高度是否满足要求。2、弛度观测：因锅陈线左相为旧185导线，新展放导线需要考虑初伸长影响，弛度观测时比左相旧185导线高0.5m。G、附件安装附件安装时候采用1.5t手扳葫芦+提线线夹进行附件，并设置13钢丝绳2m，作为保险绳。6 质量控制措施6.1.原材料的检查及试验质量要求1）瓷瓶的外观检查要符合要求，瓷瓶安装时应清洗干净。2）导线的外观质量检查：外包装质量应符合相关质量要求；绞线不能松散，外层铝线不得有接头。6.2.导地线展放时质量要求1）导地线展放时应防止导地线磨伤及损伤。2）吊运、架设线盘时，应保证盘不变形，拆除线盘包装时，应使用不
8、损伤导线的工具，并拔除线盘外缘上所有的封装铁钉。3）线盘出线对正张力机进线导向轮，防止导线与线盘侧边相磨。4）向线盘上回余线时，若连蛇皮套被卷入线盘，应在蛇皮套与导线接触处垫以麻袋片，塑料布等。5）在以下部位须采取隔离措施保护导线：a.导线局部落地的地面有可能磨伤导线时，应于该处垫朝天滑轮或圆木；b.卡线器附近应在导线上套橡胶管；c.导线与钢绳或导线与导线交叉处，应垫胶管或木板、木棒隔离；d.张力车出口张力应满足施工设计要求，在满足牵引车牵引力不超载时，尽量提高张力，以保证施工段导线架空；e.导线跳槽时，应即时处理，提线时应采用附件专用提线器；f.蛇皮套内的导线应切除，临锚时，注意导线不要相互
9、交叉；g.为了防止过滑车时压接管弯曲变形，压接管应加钢套保护且绑牢；h.张、牵两场施工时，应特别注意对导地线的保护。5) 高空临锚点和压接升空处裁线接续前，应核实压接管的位置，以防紧线串线后，压接管的位置不能满足设计和规范要求。6) 挂线前，对耐张绝缘子串的安装数量、外观质量、各销钉穿向等进行全面检查。7) 紧线弛度的准确性a.观测弛度者除观测本档弛度外，尚需尽可能对前、后多档进行检查并做记录，以供紧线场调整弛度用；b.由于滑车摩阻系数不同，紧线调整子导线弛度时，很容易串动前面已调好档的弛度，因此，对紧好档应及时安装“工艺木夹”；8） 耐张线夹压接时，应注意其引流板的方向。6.3.附件安装质量
10、要求1）金具的镀锌层有局部碰损、剥落或缺锌，应除锈后补刷防锈漆。2）悬垂线夹安装后，绝缘子串应垂直地平面，个别情况有偏移者最大偏移值不超过50mm；各子线线夹应同步，不应使联板扭转。3）金具螺栓紧固规定防震锤、引流板及跳线线夹上的螺栓紧固力矩 8000N.cm。 4）金具、螺栓上所用的开口销一律由上向下穿入，顺线路方向由小号向大号侧穿入，开口销应扳开60-90，金具螺栓与平行挂板间不应有间隙。5）铝包带缠绕应紧密，其缠绕方向应与外层铝股的绞制方向一致，所缠绕的铝包带可露出线夹口，但不超过10mm，其端头应回夹于线夹内压住，工艺美观。6.4.导地线液压及引流线安装的质量要求1）导地线压接导线或地
11、线的连接采用液压工艺，其所用接续管、耐张线夹及补修管必须符合国家标准架空送电线路导线及避雷线液压施工工艺规程的规定。各种管压管压后呈六边形，三个对边距只允许一个达到最大值。测量工具为精度不低于0.02mm的游标卡尺。不同金属、不同规格、不同绞制方向的导线或地线严禁在一个耐张段内连接使用。液压人员必须持证上岗，操作完成并自检合格后应在连接管上打上操作人员的钢印。采用液压连接导线时，用细钢丝刷清刷表面氧化膜，导线连接部分外层铝股在清洗后应薄涂一层801型导电脂。压接管弯曲度不得大于1%，有明显弯曲时应校直，校直后的接续管严禁有裂纹，达不到规定时应割断重接。直路管压接完毕后应用护导管绑扎，以防压接管
12、弯曲。压接管锌皮脱落时应涂防锈漆。各类管在施工前必须使用汽油清洗管孔。本工程不允许有直线压接管、接续管存在。2）引流线的安装引流线应呈近似悬链线状自然下垂，其对杆塔的电气间隙必须符合设计图纸规定要求。引流线档中不得有接头。铝制引流板的连接面应平整、光洁，安装前应检查连接面是否平整，耐张线夹引流板的光洁面必须与引流线夹连板的光洁面接触，安装前必须使用汽油清洗连接面及导线表面污垢，并涂上一层导电脂。7 安全控制措施7.1.搭设跨越架1）跨越架的中心应在线路中心上，宽度应超出新建线路两边线各3.0米，架顶两侧应装设外伸羊角。2）跨越架与电力线、公路及通信线的最小安全距离应满足电力建设安全工作规程的要
13、求。3）跨越架的立杆埋深不应小于0.5m，底部应整实并打好拉线，跨越架的横杆应与立杆成直角，不得偏斜。跨越架一定要搭设稳固，拉线必须设置在可靠的地锚上。4）搭设公路跨越架时，施工段两侧应挂（或立）“前面施工，车辆缓行”等警示牌，并设专人监护。7.2.展放引绳1）吊装瓷瓶滑车时，垂直下方不得有人通过、逗留。2）挂瓷瓶串前，应检查其弹簧销是否齐全、到位。吊装（挂）瓷瓶串时，吊件的垂直下方不得有人。下瓷瓶时，除打好长腰绳外，还应注意检查各瓷瓶销是否均已到位。3）放线时通信必须畅通、清晰，严禁在无通信联络及视野不清的情况下放线。4）放线滑车使用前应进行外观检查，带有开门装置的放线滑车必须有关门保险。跨越带电电力线时，放线滑车必须封口并用13千斤套打保险。5）导引绳等被障碍物卡住时，作业人员必须站在线弯的外侧，并应用工具处理，不得直接用手推拉。6）展放导引绳，施工人员除应在杆塔处监护外，对被跨越的电力线、房屋、路口、河塘及跨越架等处均应派专人监护。7）导引绳穿
