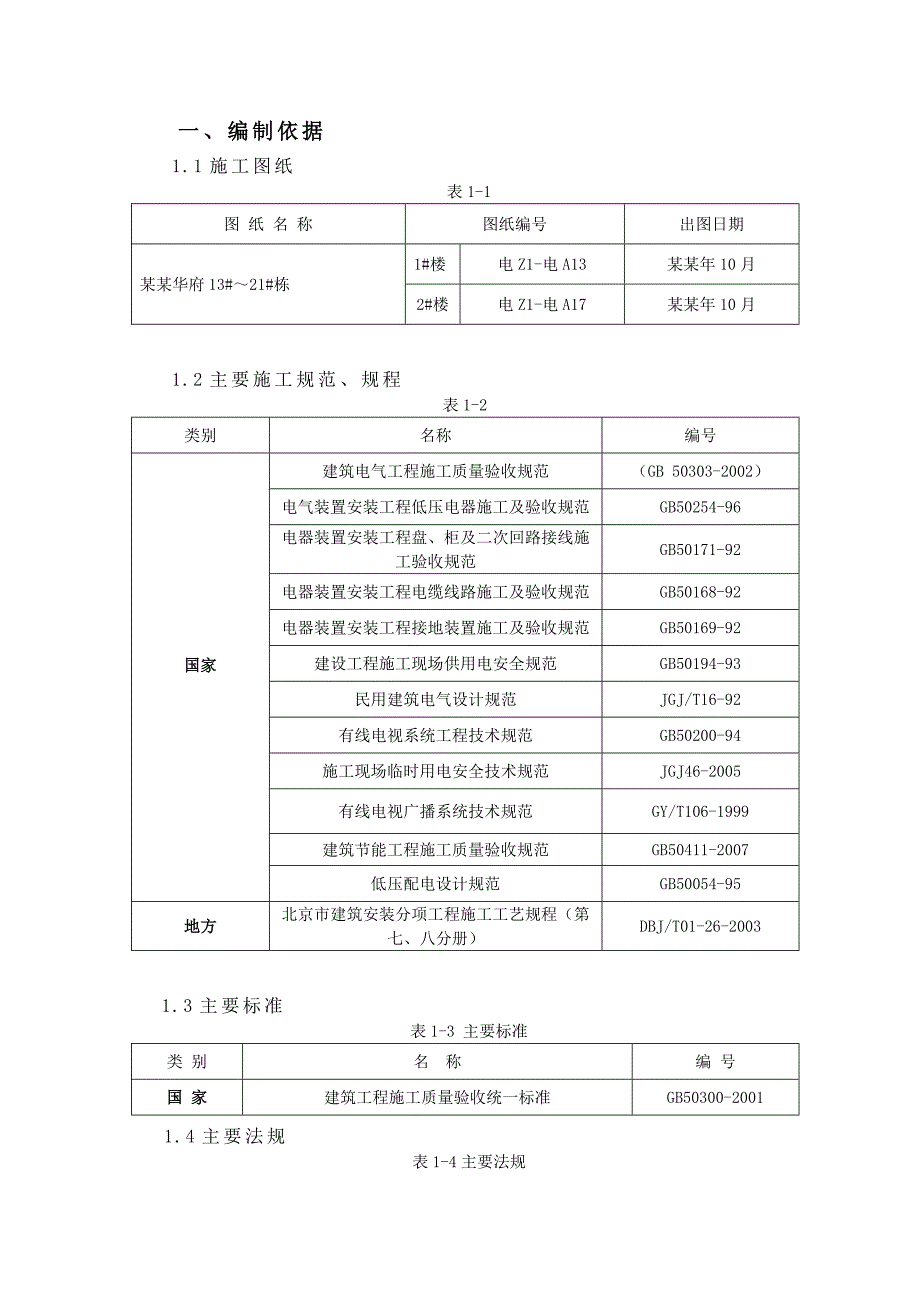

1、一、编制依据1.1施工图纸 表1-1图 纸 名 称图纸编号出图日期某某华府13#21#栋1#楼电Z1-电A13某某年10月2#楼电Z1-电A17某某年10月1.2主要施工规范、规程 表1-2类别名称编号国家建筑电气工程施工质量验收规范（GB 50303-2002）电气装置安装工程低压电器施工及验收规范GB50254-96电器装置安装工程盘、柜及二次回路接线施工验收规范GB50171-92电器装置安装工程电缆线路施工及验收规范GB50168-92电器装置安装工程接地装置施工及验收规范GB50169-92建设工程施工现场供用电安全规范GB50194-93民用建筑电气设计规范JGJ/T16-92有线

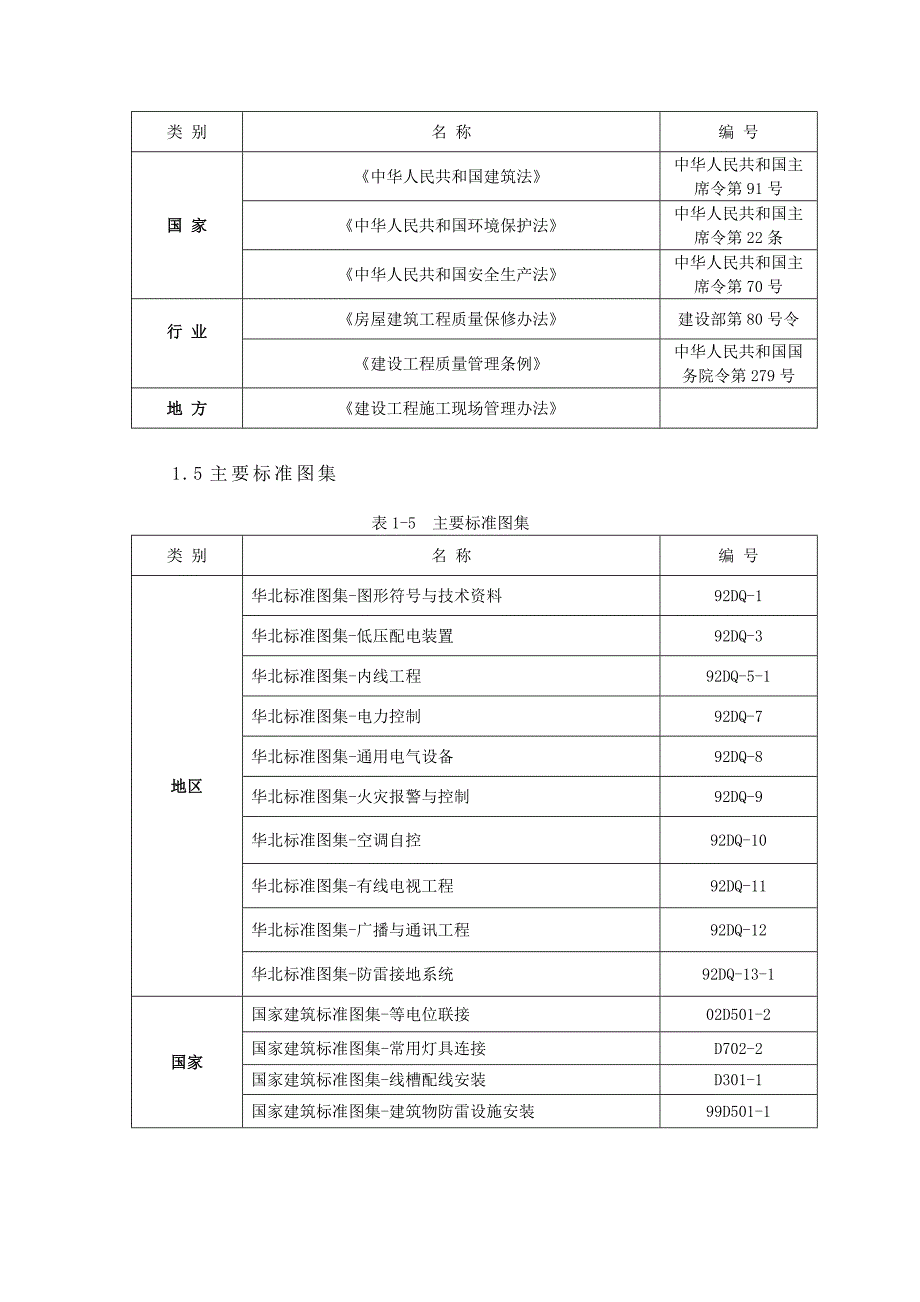

2、电视系统工程技术规范GB50200-94施工现场临时用电安全技术规范JGJ46-2005有线电视广播系统技术规范GY/T106-1999建筑节能工程施工质量验收规范GB50411-2007低压配电设计规范GB50054-95地方北京市建筑安装分项工程施工工艺规程（第七、八分册）DBJ/T01-26-20031.3主要标准 表1-3 主要标准类 别名 称编 号国 家建筑工程施工质量验收统一标准GB50300-20011.4主要法规 表1-4主要法规类 别名 称编 号国 家中华人民共和国建筑法中华人民共和国主席令第91号中华人民共和国环境保护法中华人民共和国主席令第22条中华人民共和国安全生产法中
3、华人民共和国主席令第70号行 业房屋建筑工程质量保修办法建设部第80号令建设工程质量管理条例中华人民共和国国务院令第279号地 方建设工程施工现场管理办法1.5主要标准图集 表1-5 主要标准图集类 别名 称编 号地区华北标准图集-图形符号与技术资料92DQ-1华北标准图集-低压配电装置92DQ-3华北标准图集-内线工程92DQ-5-1华北标准图集-电力控制92DQ-7华北标准图集-通用电气设备92DQ-8华北标准图集-火灾报警与控制92DQ-9华北标准图集-空调自控92DQ-10华北标准图集-有线电视工程92DQ-11华北标准图集-广播与通讯工程92DQ-12华北标准图集-防雷接地系统92D

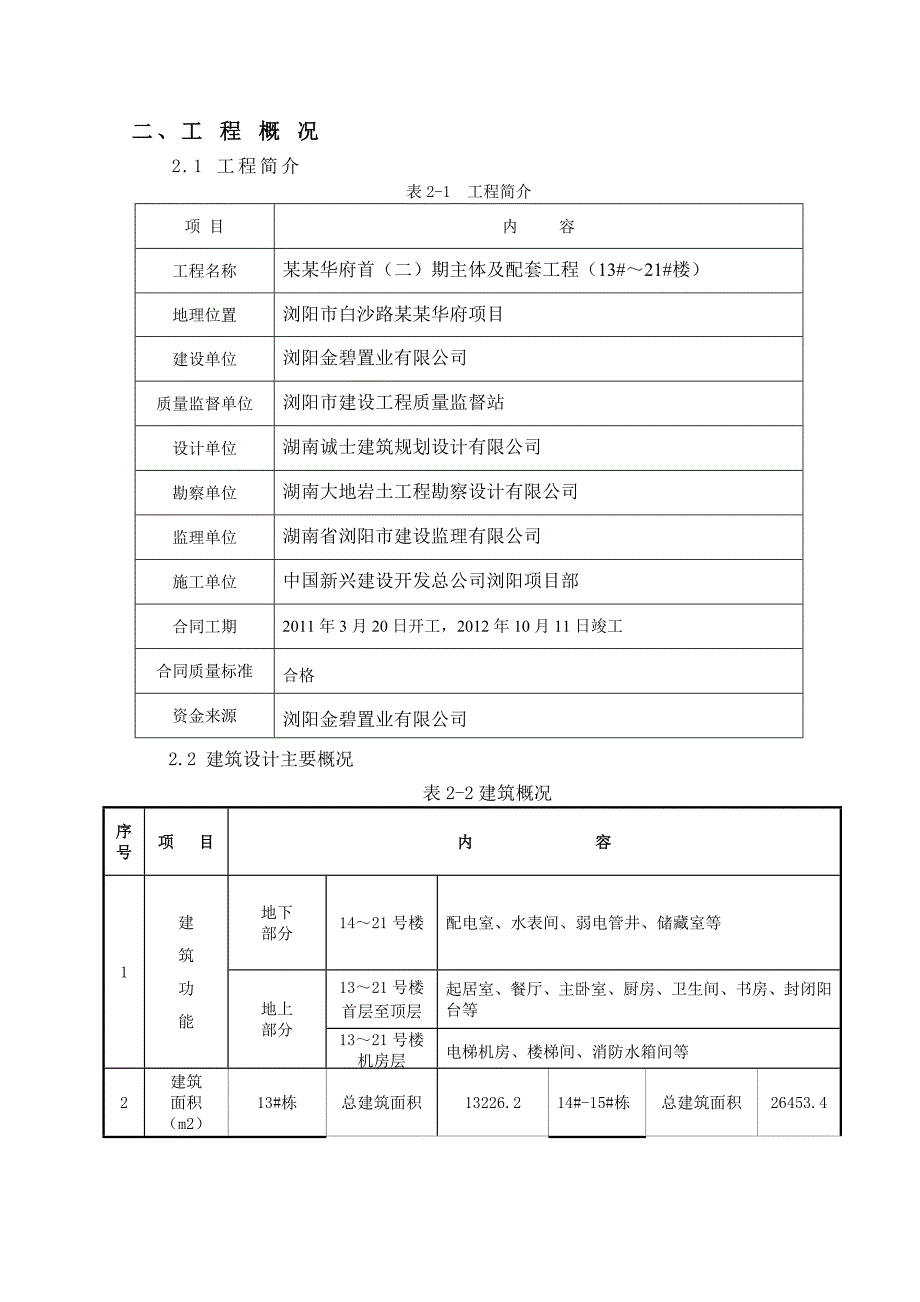

4、Q-13-1国家国家建筑标准图集-等电位联接02D501-2国家建筑标准图集-常用灯具连接D702-2国家建筑标准图集-线槽配线安装D301-1国家建筑标准图集-建筑物防雷设施安装99D501-1二、工 程 概 况2.1 工程简介 表2-1 工程简介项 目内 容工程名称某某华府首（二）期主体及配套工程（13#21#楼）地理位置浏阳市白沙路某某华府项目建设单位浏阳金碧置业有限公司质量监督单位浏阳市建设工程质量监督站设计单位湖南诚士建筑规划设计有限公司勘察单位湖南大地岩土工程勘察设计有限公司监理单位湖南省浏阳市建设监理有限公司施工单位中国新兴建设开发总公司浏阳项目部合同工期2011年3月20日开工
5、，2012年10月11日竣工合同质量标准合格资金来源浏阳金碧置业有限公司2.2 建筑设计主要概况 表2-2建筑概况序号项 目内 容1建筑功能地下部分1421号楼配电室、水表间、弱电管井、储藏室等地上部分1321号楼首层至顶层起居室、餐厅、主卧室、厨房、卫生间、书房、封闭阳台等1321号楼机房层电梯机房、楼梯间、消防水箱间等2建筑面积（m2）13#栋总建筑面积13226.214#-15#栋总建筑面积26453.416#-17#栋总建筑面积26660.618#-19#栋总建筑面积23583.320#-21栋总建筑面积28881.4地下室总建筑面积45416.03建筑标高13#栋0.00相当于绝对标
6、高 89.75m14#-15#栋0.00相当于绝对标高90.75m16#-17#栋0.00相当于绝对标高86.9m18#-19#栋0.00相当于绝对标高90.7m20#-21#栋0.00相当于绝对标高86.4m4建筑高度(m)13#栋97.45014#-15#栋97.45016#-17#栋97.45018#-19#栋79.45020#-21#栋97.4505层数13#栋三十二层14#-15#栋三十二层16#-17#栋三十二层18#-19#栋二十六层20#-21#栋三十二层6建筑层高（m）13#栋标准层3.014#-15#栋地下层3.014#-15#栋标准层3.016#-17#栋地下层3.016
7、#-17#栋标准层3.018#-19#栋地下层3.818#-19#栋标准层3.020#-21#栋地下层3.820#-21#栋标准层3.02.3电气工程概况：本工程某某华府首（二）期主体及配套工程（13#21#楼）住宅工程，结构形式为剪力墙结构体系。2.3.1施工范围：本工程施工包括照明及动力配电系统，防雷和接地系统，消防报警及火灾联动系统。2.3.2供电系统：（1）住宅楼地下一层设置接室和配电间，地面上有绝缘垫。一般照明、一般动力为三级负荷，污水泵为二级负荷。应急照明、电梯、消防用电，弱电机房用电等均为二级负荷，紧急疏散照明采用EPS集中供电。（2）电源由小区变电室供电a.照明及动力配电采用1
8、KV-ZRYJV五芯阻燃电力电缆b.照明支路管线采用BV-750V-2.5mm导线；消防疏散指示灯采用NH-BV-750V-2.5 mm导线敷设在封闭式防火金属线槽或金属管内。c.住宅部分采用焊接钢管暗敷。2.3.3安全保护系统：（1）电源由小区箱式变电引来，采用TN-C系统，进楼后采用TN-C-S系统，进线处做重复接地。（2）插座回路均设漏电保护，其截面为2.5 mm。2.3.4消防报警及火灾联动系统：（1）本工程设区域消防接线箱。（2）应急疏散照明：应急疏散照明电源为二级负荷。（3）设应急疏散照明和应急疏散照明标志。走道疏散指示标志在走道及其转角处距地0.5米的墙面上其设置间距不大于20米
9、。地下室的疏散内走廊设置间距不大于10米。（4）应急照明系统均由集中设置的EPS供电，EPS持续供电时间不小于90min2.3.5防雷与接地系统：（1）本工程按二类防雷建筑设计，屋顶设避雷网。（2）利用结构柱内两根截面大于16mm的对角主筋,小于16mm的4根主筋作为引下线，。（3）竖直敷设的金属管道以及出屋顶的金属构置物均与防雷装置连接。（4）本工程接地装置基础接地极为，利用每个基础桩基柱内两根截面16mm的对角主筋与底圈梁板外侧利用16钢筋跨焊成环形接地体，底部与防雷引下线焊接连通。防雷接地与保护接地共用接地装置，接地电阻值不大于1欧姆。（5）等电位连接：所有进出楼内金属管道都应作等电位联
10、结（不包括天然气管道），金属电缆桥架，线槽及支架全长不少于两处与PE线连接。楼内强、弱电竖井在首层、顶层各做一圈404接地扁钢，与竖井内金属管线外皮可靠连接。并且强弱电各设一接地干线，为404镀锌扁钢，弱电接地干线引出采用BV-125mm电线，在地下一层设总等电位接线箱下皮距地0.5m并与接地极做可靠连接。（6）所有进出弱电机房的电源线，根据防雷规范均设有避雷器。（7）住宅部分卫生间设置局部等电位联结。三、施工管理目标3.1质量目标：合同质量标准：合格；公司制定标准：合格；3.2工期目标：本工程计划于2011年3月20日开工，2012年10月8日竣工，总工期440天。3.3文明安全施工目标：达
11、到长沙市建筑工程文明安全工地水平。3.4环境管理目标：贯彻ISO14001国际环境标准；防尘、防污染、防噪音、防扰民，使用环保材料，实施绿色施工。3.5 电气专业随土建施工配合（表3-1）：表3-1 电气专业随土建施工配合表土建施工内容电气安装配合的工作基础底板1、做好防雷接地的焊接；2、找准作为防雷引下线的主筋墙体浇注1、预埋开关、插座、按钮等盒；2、预埋管线；3、预留配电箱孔洞；4、预留进、出户电缆套管；5、防雷接地测试点、人工接地装置、机房接地装置的预留；顶板浇注1、预埋管线、灯头盒；2、预留穿顶板孔洞或套管；3、预留穿梁套管；4、预埋吊件；屋面浇注1、屋顶避雷网格焊接；2、避雷引下线引
12、出层面； 3、屋面金属管线、设备防雷接地装置预留；室内墙体砌筑1、墙内管线预埋；2、墙体上开关、插座、按钮盒做到位；3、配电箱箱体安装；4、管线扫管，清理开关、插座盒，管内穿带线；浇注室内地坪1、配电柜基础、设备基础；屋面施工完毕1、避雷网安装土建抹灰、亮白1、穿电线，放电缆；2、安装开关，插座，手报按钮安装；3、配盘、配柜；4、施工调试3.6电气与其它工种间的施工配合管理：电气专业施工与其它工种配合进行，同时电气专业不同分项工程间也相互配合进行施工。 3.6.1装修施工阶段： （1）电气配管要与土建的钢筋工、混凝土工、木工相互配合，要在施工前电气工长与钢筋工长沟通，知道各层顶板、墙体钢筋的截
13、面积，根据钢筋的截面积选择开关、插座接线盒的深度。（2）和木工工长沟通，知道顶板使用何种形式的模板，如使用竹胶板，你就必须和他商量在有吊顶房间的管路如何穿模板预留；同时，还要知道墙体、柱子如何进行支模，以及地面上放的都是什么线，每条线做何用途。（3）和混凝土工长沟通，知道顶板的混凝土厚度，地面垫层的厚度，再去核对电气图中管路，哪些管路可埋在垫层里，哪些管路必须做在混凝土地面中，做在混凝土地面中的管路能否埋入混凝土中。3.6.2装修阶段：电气工长与装修工长、水暖工长、通风工长相互配合。3.6.3综合调试阶段：电气专业要做好绝缘电阻测试，接地电阻测试，漏电开关模拟试验，避雷带支持卡拉力试验，全负荷照明试运行，动力设备单机试运行，消防系统联动试验等。四、施工部署4.1 电气专业施工组织管理机构： 如图4-1经 理马超 （工程师）项目总工李刚（工程师）水电专业主管邢右顺（工程师）电气工长质检员资料员材料员预算员安全员邢右顺武立平梁张信其王京生杨元蛟图4-1 施工组织管理机构图4.2 施工安排：为确保质量目标和工期目标的实现，我们在工程指挥部领导下，配备整体素质高，具有同类工程施工技术、丰富的施工经验且管理水平较强的技术质量管理人员。 4.2.1 电气
