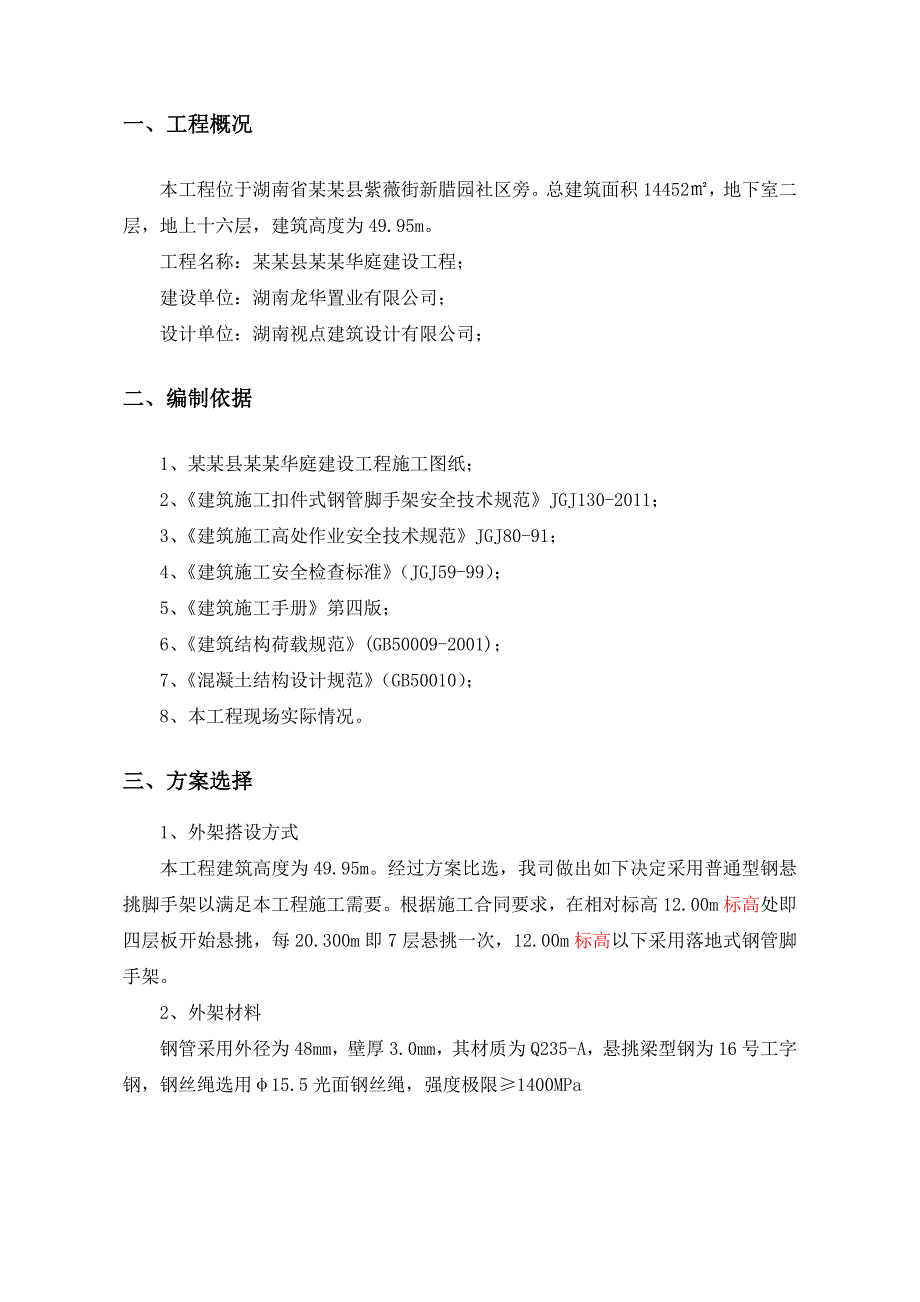

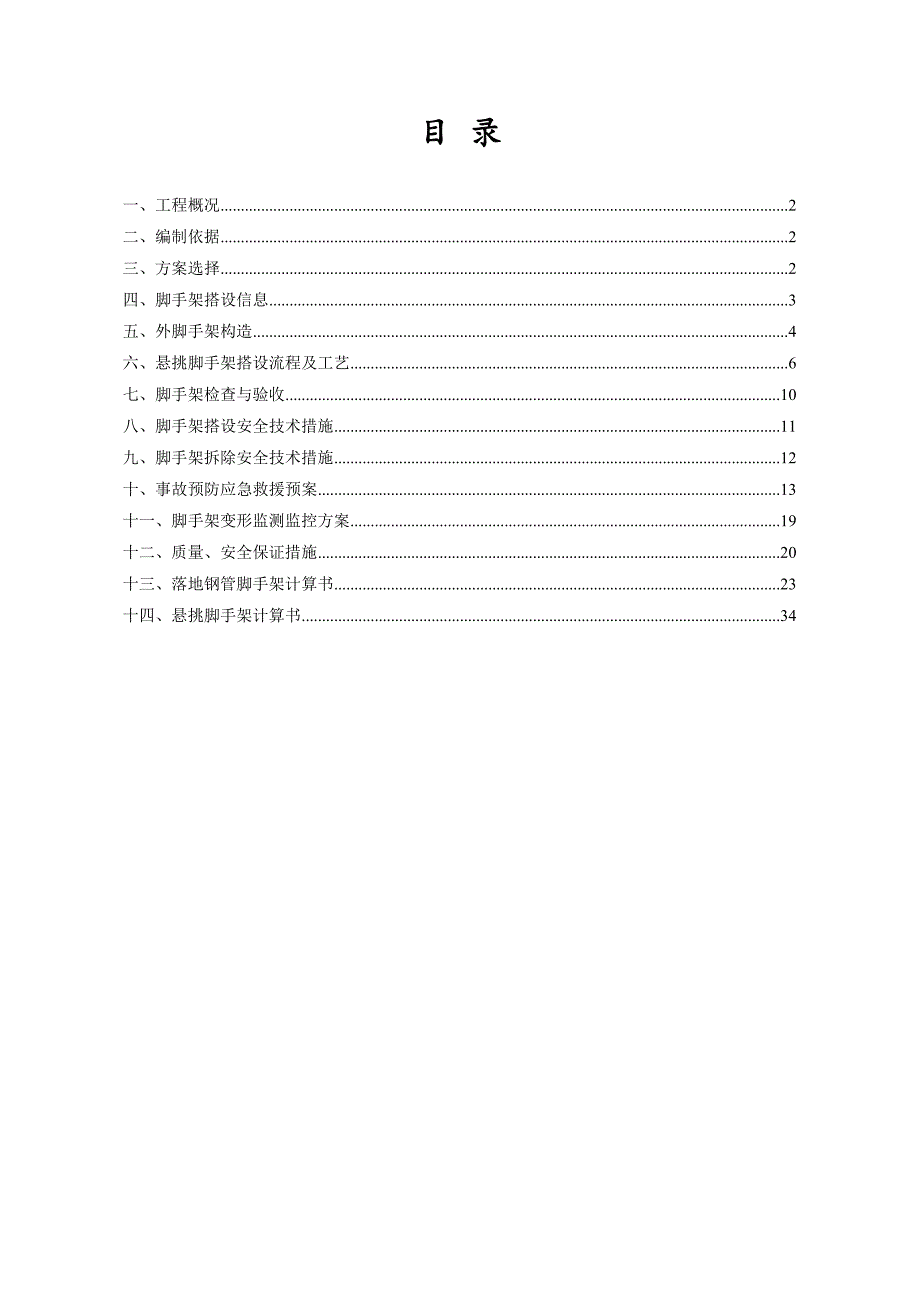

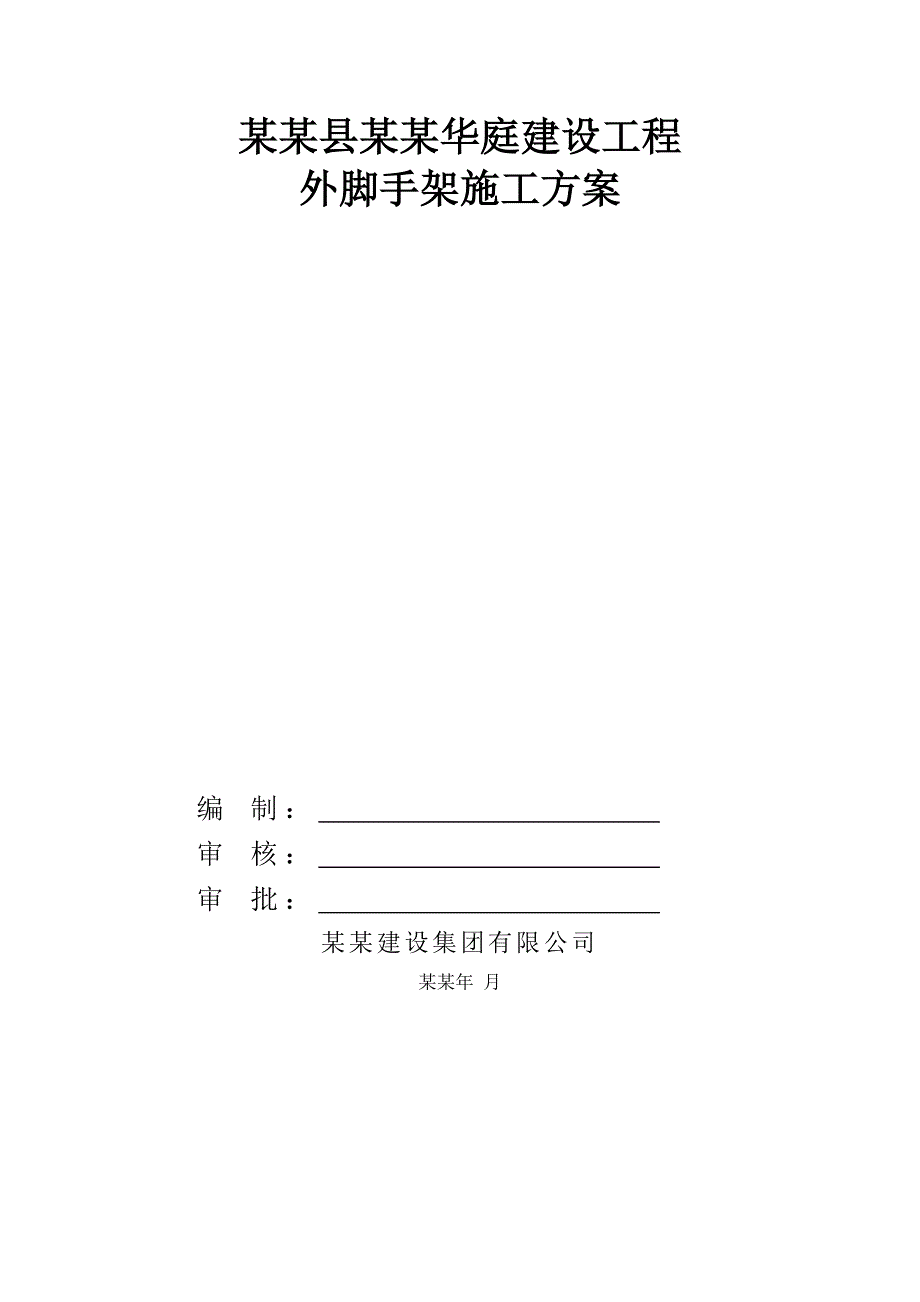

1、某某县某某华庭建设工程外脚手架施工方案编 制： 审 核： 审 批： 某某建设集团有限公司某某年 月目 录一、工程概况2二、编制依据2三、方案选择2四、脚手架搭设信息3五、外脚手架构造4六、悬挑脚手架搭设流程及工艺6七、脚手架检查与验收10八、脚手架搭设安全技术措施11九、脚手架拆除安全技术措施12十、事故预防应急救援预案13十一、脚手架变形监测监控方案19十二、质量、安全保证措施20十三、落地钢管脚手架计算书23十四、悬挑脚手架计算书34一、工程概况本工程位于湖南省某某县紫薇街新腊园社区旁。总建筑面积14452，地下室二层，地上十六层，建筑高度为49.95m。工程名称：某某县某某华庭建设工程；
2、建设单位：湖南龙华置业有限公司；设计单位：湖南视点建筑设计有限公司；二、编制依据1、某某县某某华庭建设工程施工图纸；2、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011；3、建筑施工高处作业安全技术规范JGJ80-91；4、建筑施工安全检查标准（JGJ59-99）；5、建筑施工手册第四版；6、建筑结构荷载规范(GB50009-2001)；7、混凝土结构设计规范（GB50010）；8、本工程现场实际情况。三、方案选择1、外架搭设方式本工程建筑高度为49.95m。经过方案比选，我司做出如下决定采用普通型钢悬挑脚手架以满足本工程施工需要。根据施工合同要求，在相对标高12.00m标高处即四层
3、板开始悬挑，每20.300m即7层悬挑一次，12.00m标高以下采用落地式钢管脚手架。2、外架材料钢管采用外径为48mm，壁厚3.0mm，其材质为Q235-A，悬挑梁型钢为16号工字钢，钢丝绳选用15.5光面钢丝绳，强度极限1400MPa四、脚手架搭设信息本工程各栋楼标准层层高2.90m，普通型钢悬挑脚手架按每7层（20.3）悬挑一次。吊点选择在立杆、小横杆、大横杆的交点位置，以卸荷吊点分段计算。悬挑脚手架卸荷搭设数据如下表：钢管落地脚手架标高型钢悬挑脚手架标高悬挑位置标高-6.80m12.00m12.00m51.20m 第一次：12.0m 第二次：32.3m五、外脚手架构造本工程外脚手架从室
4、外地坪（基坑）开始搭设，脚手架的具体构造说明如下：1、平面布置：12.00标高以下：立杆纵向间距1500mm，横向间距800mm，内排立杆距离建筑物的距离为300mm。12.00标高以上：立杆纵向间距1500mm，横向间距800mm，内排立杆距离建筑物的距离为300mm。立杆与大横杆必须采用直角扣件扣紧，不得隔步设置和和遗漏。且立杆的直接头应相互错开，不同步或不同跨相邻两接头在水平方向错开的距离不得大于500mm。2、立面布置大横杆步距1800mm，上下横杆的接长位置错开布置，错开距离不小于纵距的1/3，扶手杆水平设置于每步架0.9m高处。剪刀撑要求满设，并沿高连续布置，斜杆与立杆接触部位均用
5、旋转扣件扣紧，其与水平杆的夹角在4560之间，剪刀撑的节点应在同一水平和垂直线上，其接长必须采用搭接，搭接长度不小于400mm，且不少于三个扣件，除在两头与立杆和大横杆连接外，中间还增加24个节点。立杆和大横杆交点处一定设小横杆。3、人行通道搭设斜道坡度为1：3，宽度不小于1m，斜道脚手板应铺严，上面设厚3cm，间距不大于30cm的防滑条，转弯处搭设休息平台，宽度不小于1.2m，护栏高度1.2m。斜道设置在便于人员通行的脚手架外侧。用安全网封闭，外设踢脚板，通道两侧设置剪马撑，进出口搭设防护棚，并悬挂标志牌。4、纵向水平杆的构造纵向水平杆设置在立杆内侧，其长度不小于3跨。纵向水平杆采用对接扣件
6、连接，符合下列规定：纵向水平杆的对接扣件交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。5、横向水平杆的构造主节点处必须设置一根横向水平杆，用直角扣件连接，且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度，不应大于0.4L，且不应大于500mm。作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。6、立杆的构造每根立杆下端设置外脚手架垫层混凝土上；脚手架必须设置纵横向扫地杆。纵向扫
7、地杆应采用直角扣件固定在距外架基础不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠向扫地杆下方的立杆上；脚手架底层步距为1.8m；立杆必须用连墙杆与建筑物可靠连接；立杆除顶层顶步可采用搭接处，其余各层各步接头必须采用对扣件连接。对接应符合下列规定：立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步矩。搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。7、剪刀撑外架搭设高度24m及以上，在外侧全立面连续设置剪刀撑，
8、如下图：外架搭设高度24m以下，必须在外侧两端、转角及中间间隔不超过15m的立面上各设置一道剪刀撑。六、悬挑脚手架搭设流程及工艺悬挑脚手架搭设的工艺流程为：预埋锁钢码（钢筋）安装悬挑梁（工字钢）纵向扫地杆立杆横向扫地杆第一步、二步大横杆、小横杆钢管斜撑三、四步大、小横杆连墙件接立杆剪刀撑绑扎桥架、铺脚手板扎防护栏杆扎安全网循环搭设。1、水平悬挑梁设置水平悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，采用16号工字钢为水平悬挑梁，工字钢总长度6m，有阳台部分，由于阳台宽度为1.2米和1.7米两种，外悬长度1.3米，锚固长度为3.5米或3.0米，（阳台长度不算入锚固长度）；无阳台部分，外悬长度1
9、.3米，锚固长度为4.7米。锚固压点压环采用3根直径20.00 mm圆钢预埋在楼板上，（后两条用于锚固受力，前一条用于固定工字钢以防摆动或受扭失稳）；楼面浇筑混凝土前，埋设工字钢，锚固长度不小于500mm，外露长度不小于150mm。水平悬挑梁纵向间距与上部脚手架立杆的纵向间距相同，为1.5米，立杆直接支承在悬挑梁上。上部脚手架立杆与挑梁支承结构设置可靠的定位连接措施，以确保上部架体的稳定。采用在悬挑梁上焊接长100mm、直径25mm的钢筋，立杆套座其外，并同时在立杆下部距离工字钢表面200mm设置扫地杆，邻步架的大横杆应错开布置在立杆的里侧和外侧。砼浇筑完毕后及时安装工字钢，安装前要对工字钢进
10、行防锈处理。 2、立杆设置立杆采用对接接头连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm。脚手架最顶一步采用搭接连接时，搭接部位结扎不少于2道。立杆顶端高出女儿墙1m,高出檐口上皮1.5m。立杆的垂直偏差应控制在不大于架高的1/400。3、纵向水平杆（大横杆）、横向水平杆（小横杆）设置 纵向水平杆：在脚手架高度方向的步距为1.8m，以便立网挂设，纵向水平杆置于立杆内侧，长度不小于3跨，每侧外伸长度为150mm左右。纵向水平杆接长采用对接扣件连接，局部可采用搭接，对接、搭接要
11、符合下列规定：纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3；纵向水平杆的搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘之搭接纵向水平杆杆端的距离不应小于100mm；纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等距离设置，间距不应大于400mm。横向水平杆：外架子按立杆与纵向水平杆交点处设置横向水平杆，两端固定在立杆，以形成空间结构整体受力。横向水平杆设置要求如下：
12、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；主节点处两个直角扣件的中心距不应大于150mm。靠墙一端的外伸长度a不应大于,且不应大于500mm。作业层上非主节点处的横向水平杆，应根据支承脚手板的需要等距离设置，最大间距不应大于纵距的1/2；脚手板铺设时，双排脚手架的横向水平杆两端，应用直角扣件固定在立杆上。4、纵横扫地杆设置纵横扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。5、剪刀撑设置脚手架外侧立面按57根立杆设置一道剪刀撑（具体视外架各立面立杆的根数而定），在外侧立面整个长度和高度上连续设置；与架体底部的夹角为4
13、560，如下图。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，采用3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。6、脚手板、脚手片的铺设要求脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆间应满铺脚手板，无探头板。满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。脚手片须用12-14#铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。7、防护栏杆脚手架外侧使用建设主管部门认证的合格绿色密目式安
14、全网封闭，且将安全网固定在脚手架外立杆里侧。选用18#铅丝张挂安全网，要求严密、平整。脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。8、连墙件脚手架与建筑物连墙件布置取一层两跨，竖向间距 3.6 m，水平间距4.5m，采用双扣件刚性连接，每个连墙件覆盖面积为16.2；拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.0米设一拉结点。拉结点应保证牢固，防止其移动变形，且尽量设置在外架纵横水平杆节点处。外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时
15、，必须重新补设可靠、有效的临时拉结点，以确保外架安全可靠。9、踢脚板设置每层平桥处均设置踢脚板，与外立杆用铁丝绑扎牢固。踢脚板高180mm，采用厚度不小于15mm的杉木板制成，并用油漆沿45方向涂刷红白相间的条纹。10、卸荷装置设置根据本外脚手架的受力情况，钢丝绳没三层卸载一次，卸荷点每条立杆均设，钢丝绳必须张拉主节点处，吊具采用15.5mm钢丝绳，用20圆钢做吊环。吊环埋设在结构梁上，所有钢丝绳悬挂外架部位均设置连墙杆与建筑物刚性连接（由于卸荷时钢丝绳张拉作用，会将立杆向结构靠拢）。七、脚手架检查与验收1、脚手架以完成该建筑物一层（两步）高度为单位组织验收，脚手架成型交验班组内实行“三检制”，自检合格后报栋号质量员检验，合格后依次报项目安全员、项目负责人进行核定，并填写验收表，验收合格及时张挂验收合格标识，不合
