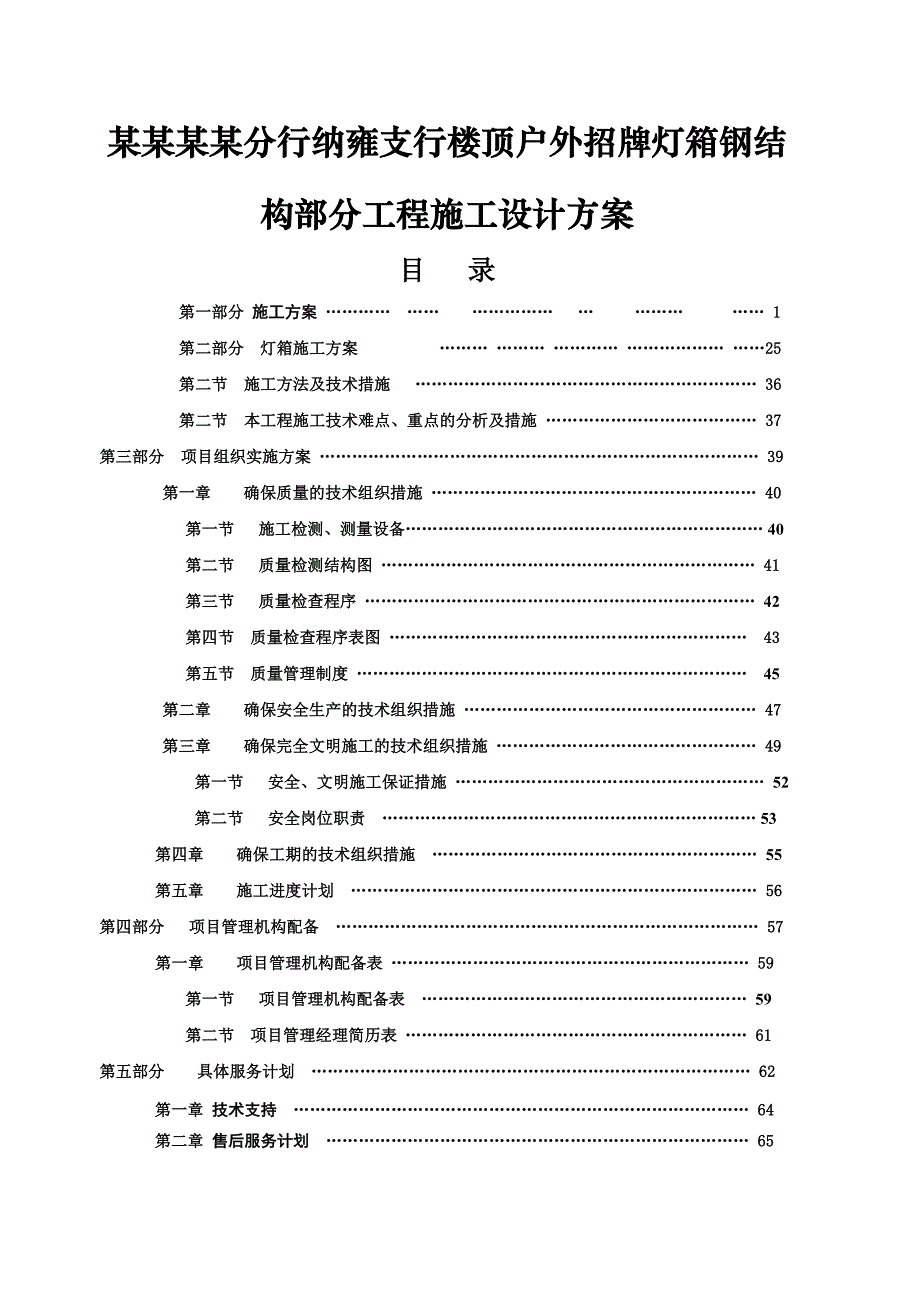

1、某某某某分行纳雍支行楼顶户外招牌灯箱钢结构部分工程施工设计方案目 录第一部分 施工方案 1第二部分 灯箱施工方案 25第二节 施工方法及技术措施 36第二节 本工程施工技术难点、重点的分析及措施 37第三部分 项目组织实施方案 39第一章 确保质量的技术组织措施 40第一节 施工检测、测量设备 40第二节 质量检测结构图 41第三节 质量检查程序 42第四节 质量检查程序表图 43第五节 质量管理制度 45第二章 确保安全生产的技术组织措施 47第三章 确保完全文明施工的技术组织措施 49第一节 安全、文明施工保证措施 52第二节 安全岗位职责 53第四章 确保工期的技术组织措施 55第五章

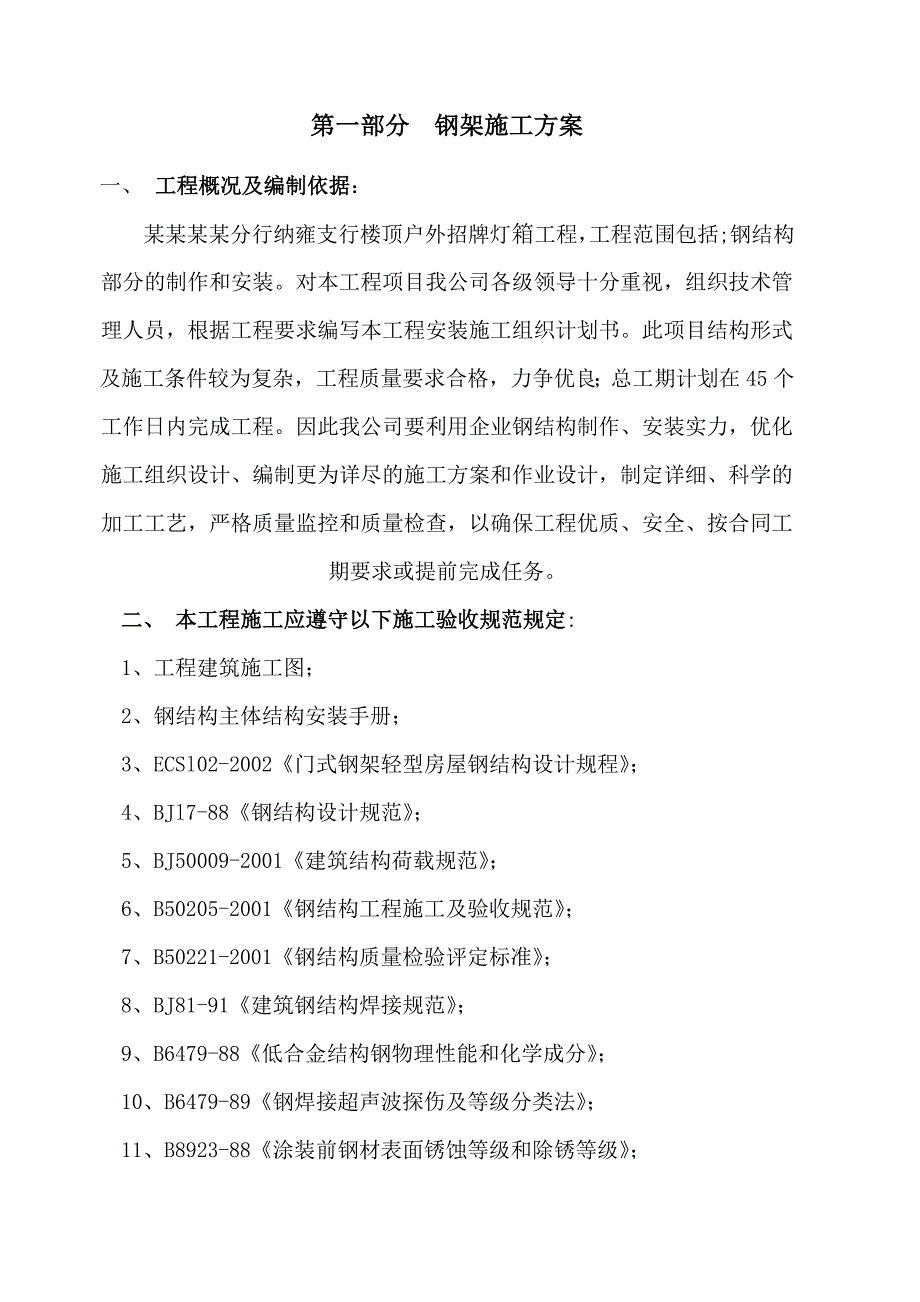

2、施工进度计划 56第四部分 项目管理机构配备 57第一章 项目管理机构配备表 59第一节 项目管理机构配备表 59第二节 项目管理经理简历表 61第五部分 具体服务计划 62第一章 技术支持 64第二章 售后服务计划 65第一部分 钢架施工方案一、 工程概况及编制依据：某某某某分行纳雍支行楼顶户外招牌灯箱工程，工程范围包括;钢结构部分的制作和安装。对本工程项目我公司各级领导十分重视，组织技术管理人员，根据工程要求编写本工程安装施工组织计划书。此项目结构形式及施工条件较为复杂，工程质量要求合格，力争优良；总工期计划在45个工作日内完成工程。因此我公司要利用企业钢结构制作、安装实力，优化施工组织设
3、计、编制更为详尽的施工方案和作业设计，制定详细、科学的加工工艺，严格质量监控和质量检查，以确保工程优质、安全、按合同工期要求或提前完成任务。 二、 本工程施工应遵守以下施工验收规范规定: 1、工程建筑施工图； 2、钢结构主体结构安装手册； 3、ECSl02-2002门式钢架轻型房屋钢结构设计规程； 4、BJl7-88钢结构设计规范； 5、BJ50009-2001建筑结构荷载规范； 6、B50205-2001钢结构工程施工及验收规范； 7、B50221-2001钢结构质量检验评定标准； 8、BJ81-91建筑钢结构焊接规范； 9、B6479-88低合金结构钢物理性能和化学成分； 10、B6479

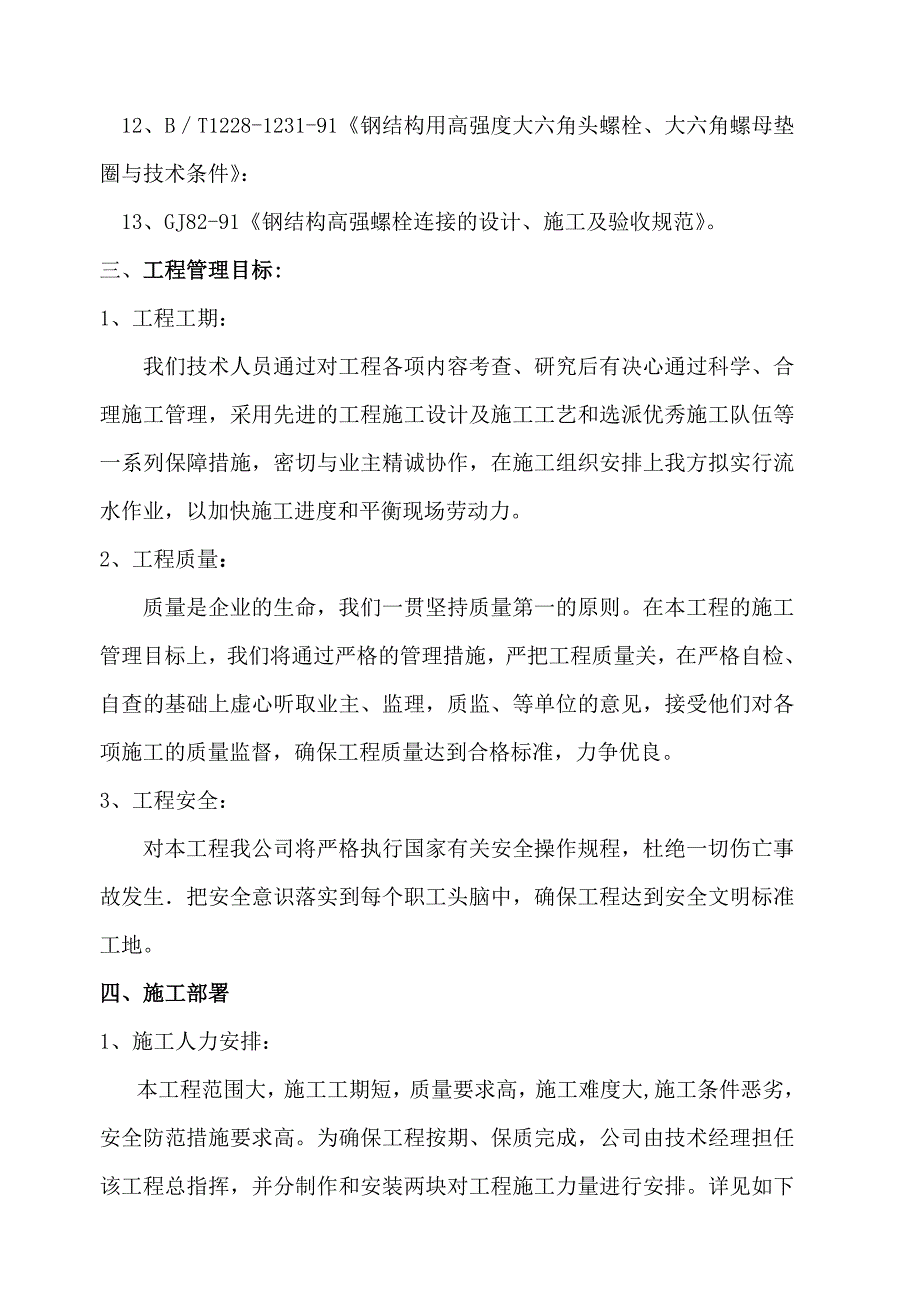

4、-89钢焊接超声波探伤及等级分类法； 11、B8923-88涂装前钢材表面锈蚀等级和除锈等级；12、BT1228-1231-91钢结构用高强度大六角头螺栓、大六角螺母垫圈与技术条件：13、GJ82-91钢结构高强螺栓连接的设计、施工及验收规范。三、工程管理目标:1、工程工期： 我们技术人员通过对工程各项内容考查、研究后有决心通过科学、合理施工管理，采用先进的工程施工设计及施工工艺和选派优秀施工队伍等一系列保障措施，密切与业主精诚协作，在施工组织安排上我方拟实行流水作业，以加快施工进度和平衡现场劳动力。2、工程质量： 质量是企业的生命，我们一贯坚持质量第一的原则。在本工程的施工管理目标上，我们将
5、通过严格的管理措施，严把工程质量关，在严格自检、自查的基础上虚心听取业主、监理，质监、等单位的意见，接受他们对各项施工的质量监督，确保工程质量达到合格标准，力争优良。3、工程安全： 对本工程我公司将严格执行国家有关安全操作规程，杜绝一切伤亡事故发生把安全意识落实到每个职工头脑中，确保工程达到安全文明标准工地。四、施工部署1、施工人力安排：本工程范围大，施工工期短，质量要求高，施工难度大,施工条件恶劣，安全防范措施要求高。为确保工程按期、保质完成，公司由技术经理担任该工程总指挥，并分制作和安装两块对工程施工力量进行安排。详见如下施工组织体系图。技术经理项目经理项目部质管部工程部供应部技术部技术员
6、质检员安全员施工员材料员（1） 现场制作力量部署：本工程结构制作质量要求高，工期紧，为保证工程按期保质完成，公司选项派专职技术结构工程师担任本工程的制作负责人，全权负责本工程的结构制作任务，配备材料供应、图纸审查、翻样、下料、切割、焊接等职能班组，负责制作准备、技术衔接、质量监控等方面全过程管理，并接随时受业主、质监、设计等部门的监督。（2）现场安装力量部署：a、现场管理人员安排： 为确保实现工程目标，我公司选派能打硬仗、创优经验丰富的二级项目经理担任工程项目经理；曾完成过多个钢结构工程项目经理的工程师为现场技术总负责，并担任工程施工负责人，曾完成过多个钢结构工程项目安全工程师任工程安全负责人
7、，质量工程师任质量负责人。并由制造部、技术部等技术管理人员组成公司现场协调管理班子，负责协调公司与项目部间的人、财、物设备的关系，确保施工的资源要求，并对项目的进度、技术、质量、安全、文明施工等方面进行具体指导督促。b、劳动力配备：为了保质保量地完成任务，我们将从公司内部选派技术过硬的钢结构安装队，以一支施工队伍工作作风扎实，技术过硬，并有丰富施工经验。现场施工由施工项目部按施工进度要求实行流水作业，统一协调，保证工序的顺利搭接，并随时调配力量，以保证工期。现场制作及安装劳动力投入计划见现场劳动力投入计划表：现场劳动力投入计划表工 种人 数备 注管理人员3具备技术职称证焊工4具备特殊工种操作证
8、起重工2具备特殊工种操作证电工1具备特殊工种操作证油漆工2辅助工5五、施工机械配备1、钢结构加工设备见下表序号名称型号产地数量单位1交直流焊机400-3台2交直流焊机350-2台33T吊机-洛阳1台4高强度扭矩扳手-套高强螺栓用5氧气乙炔2套临时修改6安全帽20安全7保险带20套高空、安全8钢丝绳200m固定钢架及起重9麻绳50固定钢架及起重10普通扳手若干套固定普通螺栓11切割机2套围护安装12电钻5套围护安装六、施工现场准备1、施工现场基本完成三通一平工作。2、施工用电：施工用电从甲方已设电源引入，并设总配电箱及分箱，以满足施工需要。3、 施工临时设施：在工程开工前搭设临时设施，具体搭设与
9、甲方协商后再定。汽车式起重机的停放按吊装顺序停放，并做好现场设备保护措施。4、 施工材料堆放：在现场施工阶段，现场堆放按钢结构吊装次序和吊装就近的原则进行放置，运输按吊装计划顺序进行，尽量做到边运输边吊装，构件堆放位置按柱、梁吊装顺序安放，每阶段都必须严格按照布置计划进行，材料等不准任意堆放。5、钢构件加工在现场进行。 （一）、制作前准备工作1、钢材采购、检验、储备：经过工程施工管理人员及公司有关部门参与的情况下进行内部图纸会审，经翻样后列出各类钢材的材料用量表，并做好材料规格、型号的归纳，交管理部采购员进行采购。材料进场后，会同业主、质监、设计按设计图纸的国家规范对材料按下列方法进行检验：（
10、1）钢材质量证明书。质量证明书应符合设计的要求，并按国家现（2）钢材表面有锈蚀、麻点和划痕等缺陷时，其深度不得大于该钢材厚度负偏差值的1/2。（3）钢材表面锈蚀等应符合国家标准涂装前钢材表面锈蚀等级和除锈等级的规定。（4）连接材料（焊条、焊丝、焊剂）、高强度螺栓、普通螺栓以及涂料（底漆和面漆）等均应具有出厂质量证明书，并符合设计的要求和国家现行有关标准的规定。合格的钢材按品种、牌号、规格分类堆放，做好标识。钢材的堆放成形，以便于点数和取用；最底层垫上垫木，防止进水锈蚀（应在楼顶分散堆放）。焊接材料（焊条、焊丝）应按牌号和批号分别存放在干燥的储藏仓库。焊条和焊剂在使用之前按出厂证明上规定进行烘焙
11、和烘干；焊丝应清除铁锈油污以及其他污物。材料凭领料单发放，发料时核对材料的品种、规格、牌号是否与领料单一致，并要求质检人员在领料现场签证认可。2、图纸会审、图纸细化：经图纸会审后，由技术部负责设计本工程的加工详图，进行节点构造细化。对其中一些需设计签证的节点图，提交设计院审核。3、制定钢构件加工生产工艺及质量标准：根据钢结构工程施工及验收规范（GB50205-2001）、钢结构工程质量检验评定标准（GB50211-2001）、钢结构设计规范（GBJ17-88）等国家规范及公司质量体系文件和钢结构制作安装工艺规程编制本工程钢结构加工生产工艺及质量标准。七、钢结构的焊接1、 材料（1） 电焊条：按
12、照设计及规范要求选用焊条，焊条须具有出厂合格证明。如须改动焊条型号，必须征得设计部门同意。严禁使用过期、药皮脱落、焊芯生锈的焊条。焊接前将焊条进行烘焙处理。（2） 作业条件a、 审阅施工图纸，拟定焊接工艺。b、 准备好所需施焊工具，焊接电流。c、 在钢结构施焊区施焊。d、 焊工经过考试，并取得合格证后才可上岗，如停焊超过半年以上时，不准上岗。e、 施焊前焊工复查组装质量和焊缝区的处理情况。2、 操作工艺（1） 焊条使用前，必须按照质量证明书的规定进行烘焙后，放在保温箱内随用随取。（2） 首次采用的钢种和焊接材料，必须进行焊接工艺性能和物理性能试验，符合要求后才采用。（3） 多层焊接应连续施焊，其中每一层必须清除后再焊。层道焊焊完后应及时清理，如发现有影响焊接质量缺陷时必须清除后再焊。（4） 要求焊成凹面贴角焊缝，可采用船位焊接使焊缝金属与母材间平缓过渡。（5） 焊缝出现裂纹时，焊工不得擅自处理，须申报焊接技术负责人查清原因，订出修补措施后才可处理。（6） 严禁在焊缝区以外的母材上打火引弧，在坡口内起弧的局部面积应熔焊一次，不得留下弧坑。（7） 重要焊缝接头，要在焊件两端配置起弧和收弧板，其材质和坡口式应与焊件相同。焊接完毕用气割除并修摩平整，不得用锤击落。（8） 要求等强度的对接和丁字接头焊缝，除按设计要求开坡口外
