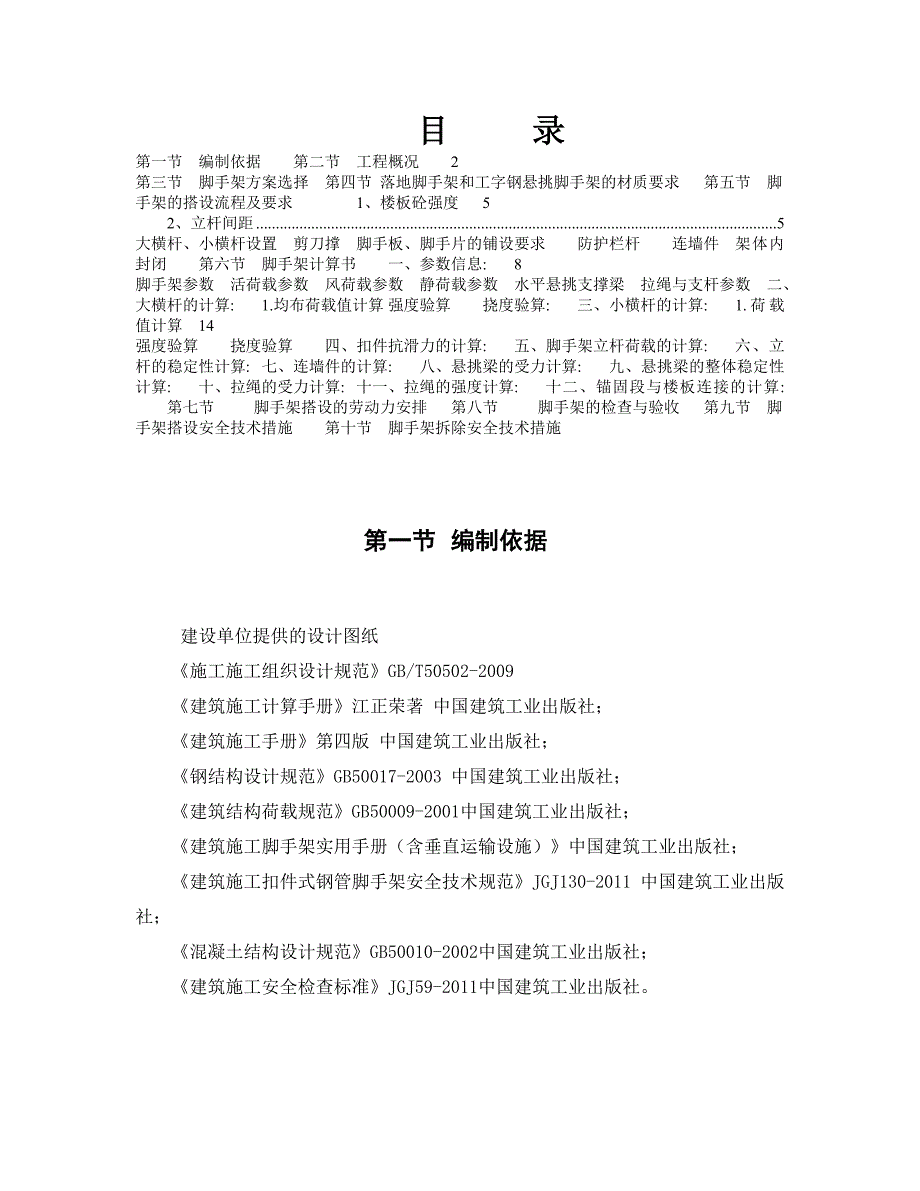

1、 目 录第一节编制依据第二节 工程概况2第三节 脚手架方案选择第四节 落地脚手架和工字钢悬挑脚手架的材质要求第五节脚手架的搭设流程及要求 1、楼板砼强度52、立杆间距5大横杆、小横杆设置剪刀撑脚手板、脚手片的铺设要求防护栏杆连墙件架体内封闭第六节脚手架计算书一、参数信息:8脚手架参数活荷载参数风荷载参数静荷载参数水平悬挑支撑梁拉绳与支杆参数二、大横杆的计算:1.均布荷载值计算强度验算挠度验算:三、小横杆的计算:1.荷载值计算14强度验算挠度验算四、扣件抗滑力的计算:五、脚手架立杆荷载的计算:六、立杆的稳定性计算:七、连墙件的计算:八、悬挑梁的受力计算:九、悬挑梁的整体稳定性计算:十、拉绳的受力
2、计算:十一、拉绳的强度计算:十二、锚固段与楼板连接的计算:第七节 脚手架搭设的劳动力安排第八节 脚手架的检查与验收第九节脚手架搭设安全技术措施第十节脚手架拆除安全技术措施 第一节编制依据 建设单位提供的设计图纸 施工施工组织设计规范GB/T50502-2009建筑施工计算手册江正荣著 中国建筑工业出版社；建筑施工手册第四版 中国建筑工业出版社；钢结构设计规范GB50017-2003 中国建筑工业出版社； 建筑结构荷载规范GB50009-2001中国建筑工业出版社； 建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社； 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 中国建筑

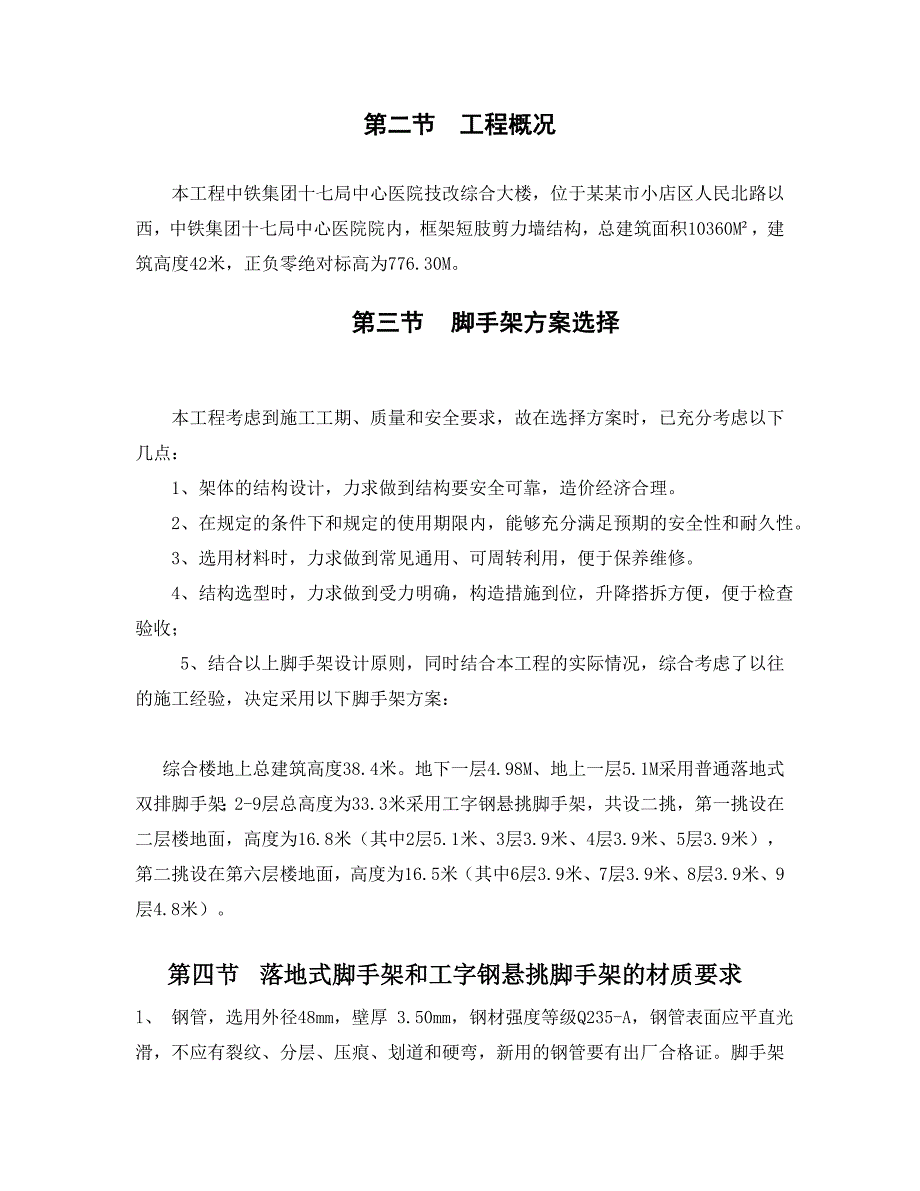

3、工业出版社； 混凝土结构设计规范GB50010-2002中国建筑工业出版社； 建筑施工安全检查标准JGJ59-2011中国建筑工业出版社。第二节 工程概况本工程中铁集团十七局中心医院技改综合大楼，位于某某市小店区人民北路以西，中铁集团十七局中心医院院内，框架短肢剪力墙结构，总建筑面积10360M，建筑高度42米，正负零绝对标高为776.30M。 第三节脚手架方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，已充分考虑以下几点： 1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求
4、做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：综合楼地上总建筑高度38.4米。地下一层4.98M、地上一层5.1M采用普通落地式双排脚手架；2-9层总高度为33.3米采用工字钢悬挑脚手架，共设二挑，第一挑设在二层楼地面，高度为16.8米（其中2层5.1米、3层3.9米、4层3.9米、5层3.9米），第二挑设在第六层楼地面，高度为16.5米（其中6层3.9米、7层3.9米、8层3.9米、9层4.8米）。 第四节 落地式脚

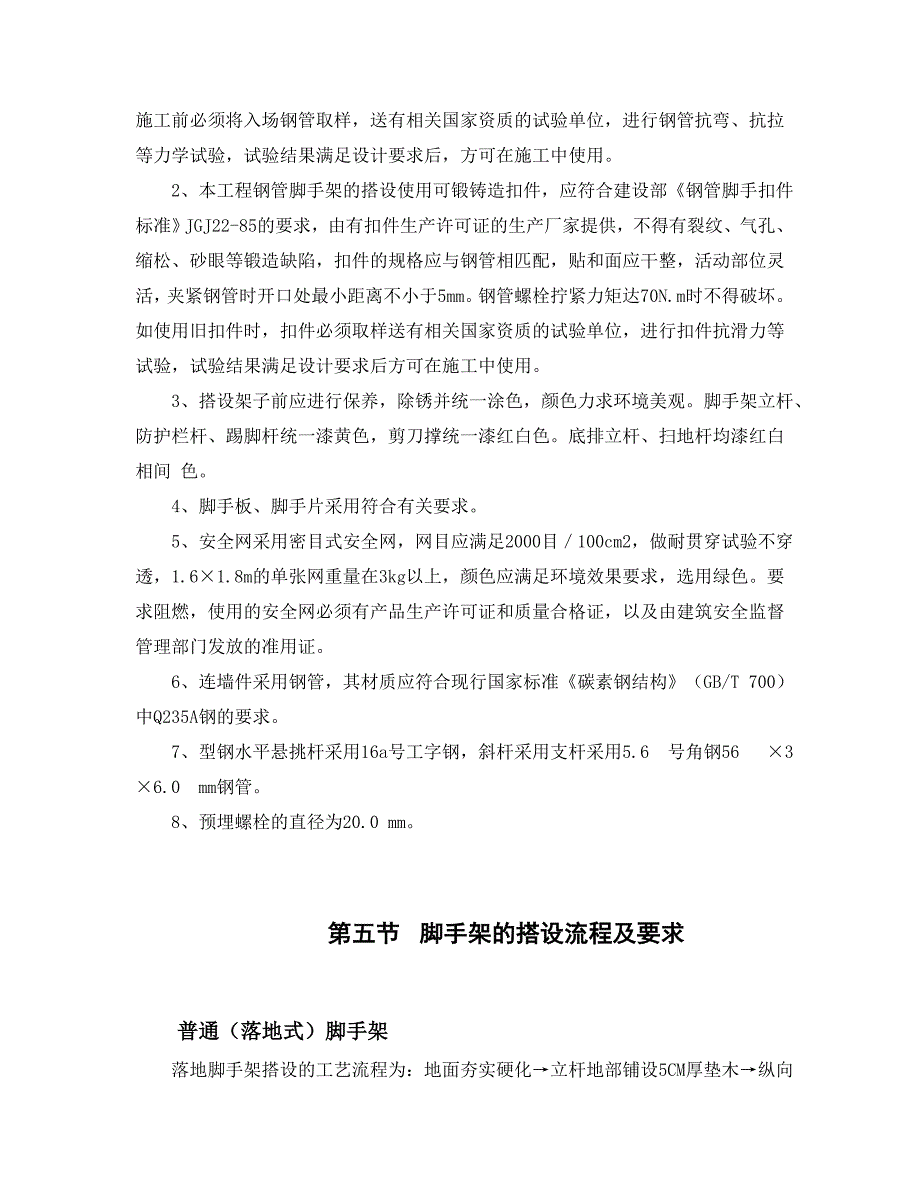

5、手架和工字钢悬挑脚手架的材质要求 l、 钢管，选用外径48mm，壁厚 3.50mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。 2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧
6、力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。 3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪刀撑统一漆红白色。底排立杆、扫地杆均漆红白相间 色。 4、脚手板、脚手片采用符合有关要求。 5、安全网采用密目式安全网，网目应满足2000目100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由建筑安全监督管理部门发放的准用证。 6、
7、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB/T 700）中Q235A钢的要求。 7、型钢水平悬挑杆采用16a号工字钢，斜杆采用支杆采用5.6 号角钢56 3 6.0 mm钢管。 8、预埋螺栓的直径为20.0 mm。 第五节脚手架的搭设流程及要求 普通（落地式）脚手架 落地脚手架搭设的工艺流程为：地面夯实硬化立杆地部铺设5CM厚垫木纵向扫地杆立杆 横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。 定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须
8、铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按下一构造要求搭设。落地式脚手架计算时，立杆的横距按1.05米考虑，实际搭设时立杆的横距按800施工（严禁超过1.05米）。工字钢悬挑脚手架工字钢悬挑脚手架搭设的工艺流程为：预埋套环固定工字钢焊接25钢筋稳固桩纵向扫地杆立杆 横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。 1、楼板砼强度 为了砼强度满足悬挑脚手架抗压抗拨的需要，楼板砼强度等级必须满足设计要求后搭设（具体计算
9、数据参阅脚手架计算书）。 2、立杆间距 (1)脚手架立杆纵距1.5m，横距1.05m，步距1.8m；连墙杆间距竖直3.6m，水平4.5m(即二步三跨)：里立杆距建筑物0.3m。 (2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。 (3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。 (4)立杆的垂直偏差应控制在不大于架高的1400。 3、大横杆、小横杆设置 (1)大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为1
10、50mm。 (2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。 4、剪刀撑 脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。 5、脚手板、脚手片的铺设要求 (1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆应满铺脚手板，无探头板。 (2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满
11、铺处必须采取有效的防护措施。 (3)脚手片须用18铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。 6、防护栏杆 (1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。 (2)选用18铅丝张挂安全网，要求严密、平整。 (3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。 (4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。 7、连墙件 (1)脚手架与建筑物按水平方向4.5m，垂
12、直方向3.6m，设一拉结点。楼层高度超过4m，则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。 (2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。 (3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。 (4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。 8、架体内封闭 (1)脚手架的架体里立杆距墙体净距为200mm，如因结构设计的限制大于200mm的必须铺设站人片，站人片设置平整牢固。 (2)脚手架施工层里立杆与建筑物之间应采用脚
13、手片或木板进行封闭。 (3)施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。 支承结构型钢的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑的支承结构上。上部脚手架立杆与支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向钢粱上焊接150-200mm、外径40mm的钢管，立杆套座其外，并同时在立杆下部设置扫地杆。 第六节脚手架计算书 普通悬挑架 一、参数信息:1.脚手架参数双排脚手架搭设高度为 2-5层为16.8 米，6-9层为16.5米，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.50米，立杆的横距为0.80米，立杆的步距为1.80 米；内排架距离
14、墙长度为0.30米；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；脚手架沿墙纵向长度为 120 米；采用的钢管类型为 483.5； 横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 0.80；连墙件布置取两步三跨，竖向间距 3.60 米，水平间距4.50 米，采用扣件连接；连墙件连接方式为双扣件连接；2.活荷载参数施工均布荷载标准值(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处山西省某某市，查荷载规范基本风压为0.45，风荷载高度变化系数z为0.840，风荷载体型系数s为0.645；计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m2):0.1248；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m2):0.140；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:4 层；脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹串片脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16#工字
