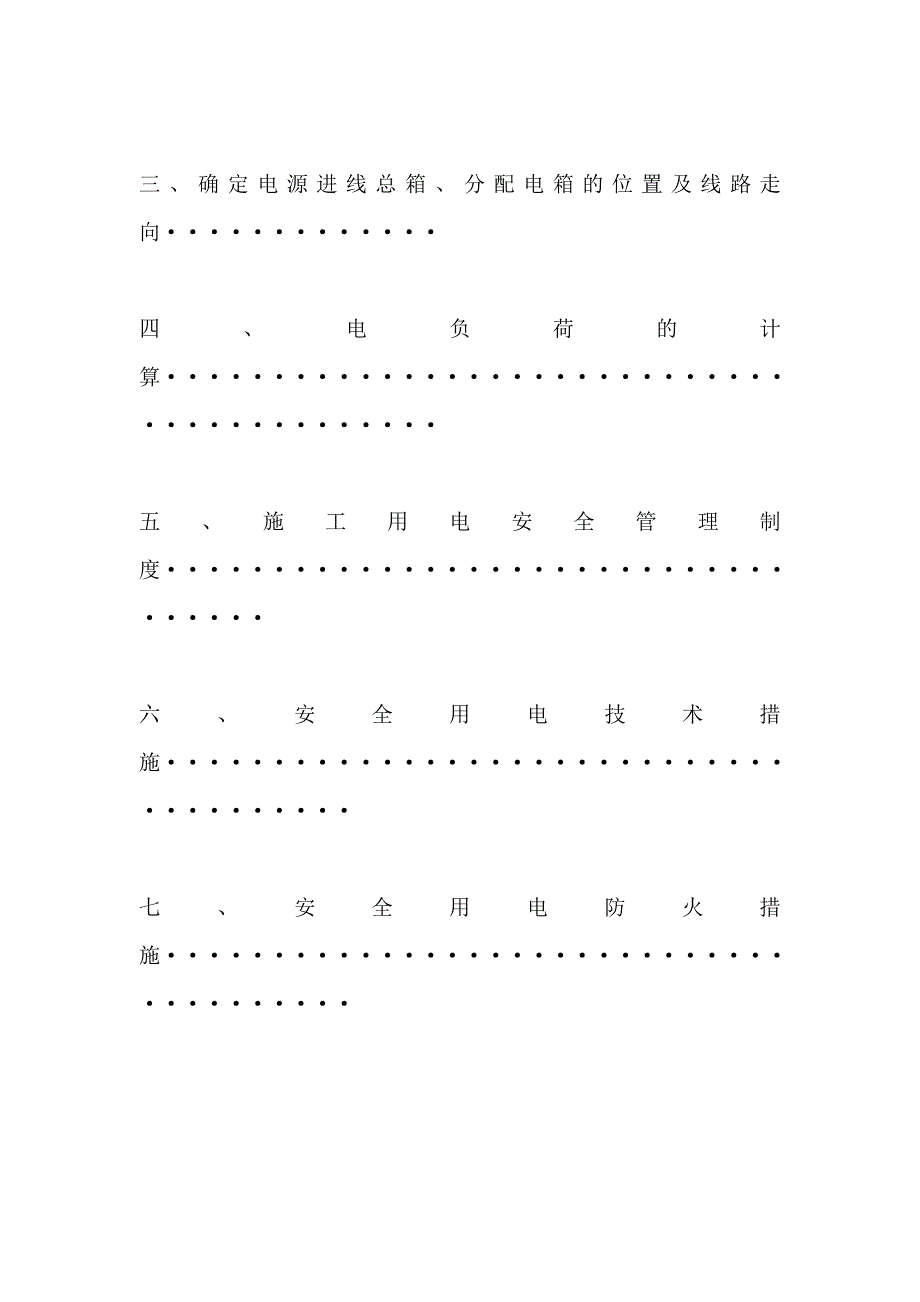

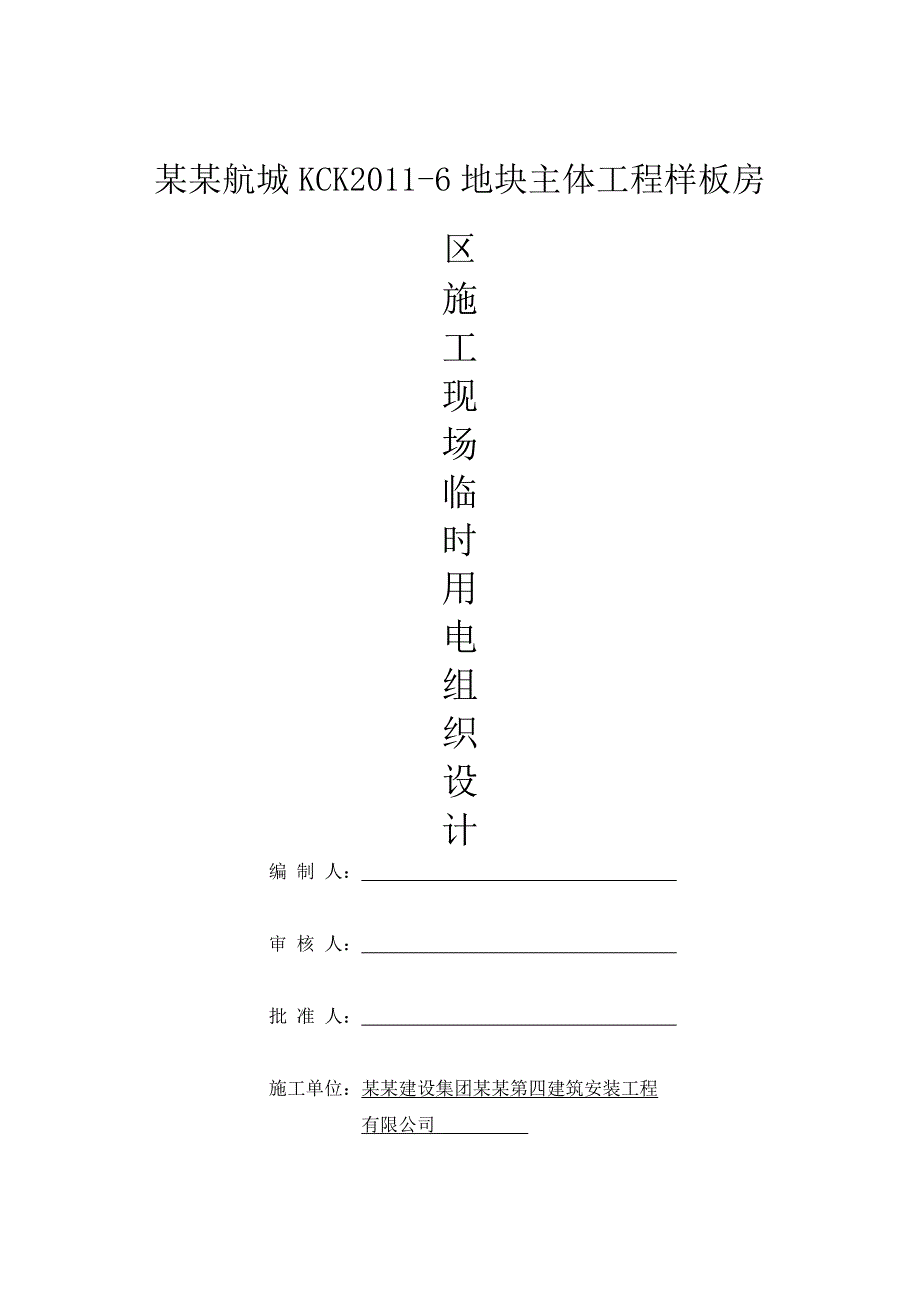

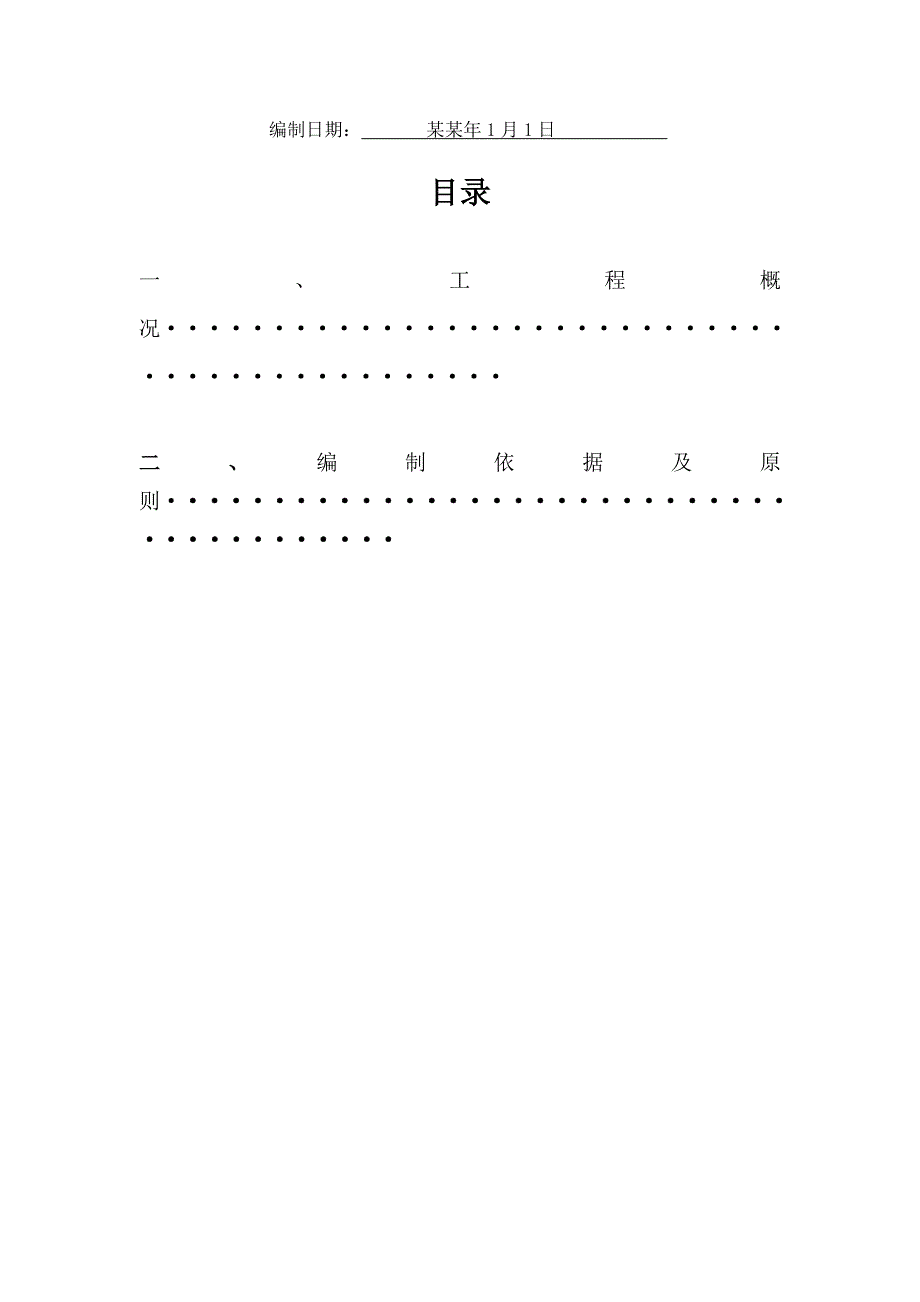

1、 某某航城KCK2011-6地块主体工程样板房区施工现场临时用电组织设计编 制 人： 审 核 人： 批 准 人： 施工单位：某某建设集团某某第四建筑安装工程有限公司 编制日期： 某某年1月1日 目录一、工程概况二、编制依据及原则三、确定电源进线总箱、分配电箱的位置及线路走向四、电负荷的计算五、施工用电安全管理制度六、安全用电技术措施七、安全用电防火措施八、触电急救九、厂区临时用电平面布置图施工现场临时用电组织设计一、工程概况1、工程简介 项目位于某某省昆明市官渡区大板桥街道办事处昆明新机场东侧的空港70#路旁。本次施工工程为19#、21#、22#、23#楼，总建筑面积有15985.31平方米，
2、地下建筑面积有1698.04平方米。本工程属地下一层、地上7层的住宅两栋，地上7层的住宅两栋。19#、21#、22#的建筑高度为27.1米，23#的建筑高度为27.8m。二、编制依据及原则1、编制依据1.根据施工图和样板房区施工组织设计2.根据施工现场临时用电安全技术规范（JGJ46-2005）。3.踏勘工地现场，自行调查工地周边环境条件所了解的情况和收集的信息。4.我部现有的设备、技术实力和从事类似工程实践过程中积累的施工经验。2、编制原则坚持技术先进性、科学合理性、经济适用性、安全可靠性与实事求是相结合。合理安排，做到布局合理、科学组织以保证施工安全。为业主服务，让业主满意、放心。全面推行
3、贯彻执行ISO9001-2008标准，做到层层按标准管理，人人按标准做事，事事执行标准规范，处处按标准考核。三、确定电源进线总箱、分配电箱的位置及线路走向1.根据施工现场条件，由甲方在70#路旁提供一变压器做某某航城KCK2011-6地块主体工程样板房区的电源引接。2.配电室建好后，现场安装电源均从配电室引出。3.配电箱及开关箱设置和电器选择及安全用电技术措施（1）、施工现场必须实行三级配电，配电箱应分级设置，总配电箱以下设分配电箱，分配电箱以下设开关箱，开关箱以下为用电设备，总配电箱给分配电箱配电，分配电箱给开关箱配电，开关箱控制用电设备。（2）、配电主线路走向及总配电箱，已在临时用电平面布
4、置图标出，用电设备安装就位后，按相应的分配电箱，由现场施工班组指定设立开关箱。（3）、配电箱、开关箱全部采用合格产品，并且有防雨措施。（4）、在同一配电箱内，动力和照明线路应分别设置，配电箱应装设在干燥和无杂物场所，周围有足够二人同时工作的空间和通道。施工现场所有配电箱，开关箱均应在箱门上明晰的标注其编号、名称，并作分路标志，所有的配电箱，开关箱在使用过程中必须按照下列操作顺序：送电顺序：总配电箱 分配电箱 开关箱。停电顺序反之，所有的配电箱，开关箱应配锁，配电箱和开关箱应由专人负责。分 级 设 置 示 意 图1变压器或配电柜 总配电箱 分配电箱 分配电箱 分配电箱 分开关箱1 分开关箱2 分
5、开关箱3各用电设备（5） 、开关电器必须是合格电器，必须完整无损，动作可靠，绝缘良好，严禁使用任何破损电器，每台用电设备应有专用开关箱，必须实行“一机一闸”制，严禁“一闸多用”开关箱的开关电器的额定值应与用电设备额定容量相适应。容量大于5.5KW的动力电器应采用自动开关电器或降压起动装置控制，严禁用其它金属代替熔丝。（6） 、开关箱严格执行“一机、一箱、一闸、一漏”的“四个一”要求。4、采用TN-S接零保护系统，即三相五线制供电。（1）、施工现场，应从箱式配电站处作三相五线制，从箱式配电站联系各总配电箱之间一律采用五芯线连接.分配电箱联系各开关箱宜采用暗设或明设,若明铺导线架设高度不低于4米,
6、若线与车辆交叉时,架设高度不应低于6米.并且有通行高度指示牌。（2）、三相五线制的保护零线,必须在总配电箱内接线形成原理.且与工作零线和重复接地线相连接,施工现场的重复接地不应少于三处:即除必须在总配电箱处作重复接地外,还必须在配电线路的中间处和末端处,再次作重复接地,每一处和重复接地装置的接地电阻,应不大于10欧姆,可利用钢筋砼基础的钢筋作为重复接地,接地线钢筋要求用直径不小于12的圆钢引入系统线路,焊接长度应小于6d。三相五线制接线示意图（3）保护零线安全技术措施：A、保护零线不得装设开关和熔断器。B、保护零线不作它用，专供正常情况下不带电的金属外壳和重复接地线连接。C、与电气设备相连的保
7、护零线应为截面不小于2.5平方毫米的多股铜线，设备接地不允许串联连接。保护零线和工作零线要严格分开，工作零线仅供220V用电设备使用。D、保护零线的统一标志为绿/黄双色线或其他特殊颜色的导线来表示。5、 漏电保护器的正常使用 （1）、漏电保护器应设在总配室和各开关箱，并按JGJ46-2005规范分别要求漏电保护器参数，特别是要严格执行潮湿环境对漏电保护器的要求。（2）、漏电保护器实行分级分段保护，最少形成二级的漏电保护网对施工现场临时用电安全保护。A、用于直接接触电击防护时，应选用高灵敏度、快速动作型的漏电保护器。动作电流不超过30mA，额定漏电动作时间应小于0.1s。B、间接接触电击防护，主
8、要是采用自动切断电源的保护方式，以防止发生接地故障电气设备的外露可导电部分持续带有危险电压而产生电击的危险。C、安装在电源端的漏电保护器应采用低灵敏度延时型的漏电保护器。（3）漏电保护器的选用 A、漏电保护器的技术条件应符合GB6829-2008 剩余电流动作保护电器的一般要求的有关规定，并具有国家认证标志，其技术额定值应与被保护线路或设备的技术参数相配合。 B、选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常泄漏电流值，必要时可通过实际测量取得被保护线路或设备的泄漏电流值。 C、选用的漏电保护器的额定漏电不动作电流，应不大于20mA。额定漏电动作电流，应不小于
9、30mA。其动作时间，应小于等于0.1s。 D、安装在易燃、易爆、潮湿或有腐蚀性气体等恶劣环境中的漏电保护器，应根据有关标准选用特殊防护条件的漏电保护器，否则应采取相应的防护措施。（4）漏电保护器的安装使用：A、漏电保护器的安装应符合生产厂产品说明书的要求，安装时应充分考虑供电线路、供电方式、供电电压及系统接地型式。B、漏电保护器的额定电压、额定电流、短路分断能力、额定漏电动作电流、分断时间应满足被保护供电线路和电气设备的要求。C、漏电保护器的安装接线应正确，在不同的系统接地形式的单相、三相三线、三相四线供电系统中漏电保护器的正确接线D、漏电保护器投入运行后，每月需在通电状态下，按动试验按钮，
10、检查漏电保护器动作是否可靠。雷雨季节应增加试验次数，雷击或其它不明原因使漏电保护器动作后，应作检查。E、定期分析漏电保护器的运行情况，及时更换有故障的漏电保护器，漏电保护器的维修应由专业人员进行，运行中遇有异常现象应找电工处理，以免扩大事故范围。F、在漏电保护器的保护范围内发生电击伤亡事故，应检查漏电保护器的动作情况，分析未能起到保护作用的原因，在未调查前应保护好现场，不得拆动漏电保护器。6、潮湿环境用电（1）潮湿环境，根据有关规范，照明必须采取限制电压等级的措施，即通过照明变压器将220V电压变为36V或24V甚至12V的安全电压，施工时根据不同作业环境予以选用，保证特殊环境下照明电压在安全
11、电压的范围以内，避免对人体造成伤害。（2）潮湿环境下进行电气维修或检测时必须停电，并配戴电工安全防护用品，遵循有关操作规程，严禁任何人用手直接摸试有无电流或漏电。（3）在潮湿环境使用电焊机应有专用闸箱控制，应有防雨、防砸等措施。电焊机外壳应保护接零，电源进出线处应有防护罩，电焊把线应双线到位。为防止触电，潮湿环境下使用电焊机必须加装防触电二次保护。7、配电系统图见附图。四、用电负荷计算（一）钢筋制作堆场用电负荷的计算设备功率表机 械 名 称规 格 型 号单位数 量电动机功率对焊机台1100KVA电焊机BX1-500台160KVA钢筋调直机GT6/14型台111KW钢筋切断机QJ32-1台26K
12、W弯曲机GW-40台26KW照明(碘钨灯)盏55KW=20 KW 160KWA1、有功负荷计算（1）反复短时工作制的电机统一换算成JC=25%的额定功率。Pj1=2KxPe式中Pj换算到JC=25%时电动机的有功计算负荷，KW; Kx取0.7；Pe为电动机额定功率。 Pj1=20.722=15.4KW（2）电焊机和电焊装置要求统一换算成JC=100%的额定功率。Pj2=KxSecos=0.4516010.45=32.4KW式中Kx取0.45，cos取0.45， Se为焊机的视在功率。（3)照明用电及生活用电均为单相220V，而且是傍晚集体中负荷，为把负荷均分成三相平衡；取Kx为1。Pj3=KxPe=1*5=5 KW式中Pe为照明设备功率。（4)总有功负荷为Pjz=pj=15.4+32.4+5=52.8KW（5)无功负荷为Qjz=Pjztg=52.81.98=104.544 Kvr式中tg取1.98。（6）总视在负荷为Sjz=KP Qjz=0.8Qjz =83.6352 KVA式中同时利用率KP取0.8。（7）回路电流计算、导线选择 Ij=220.09 A式中U为线电压，取值380V。由表查得：电源取线为YJV-395+250mm电力电缆。（二）、1#塔吊
