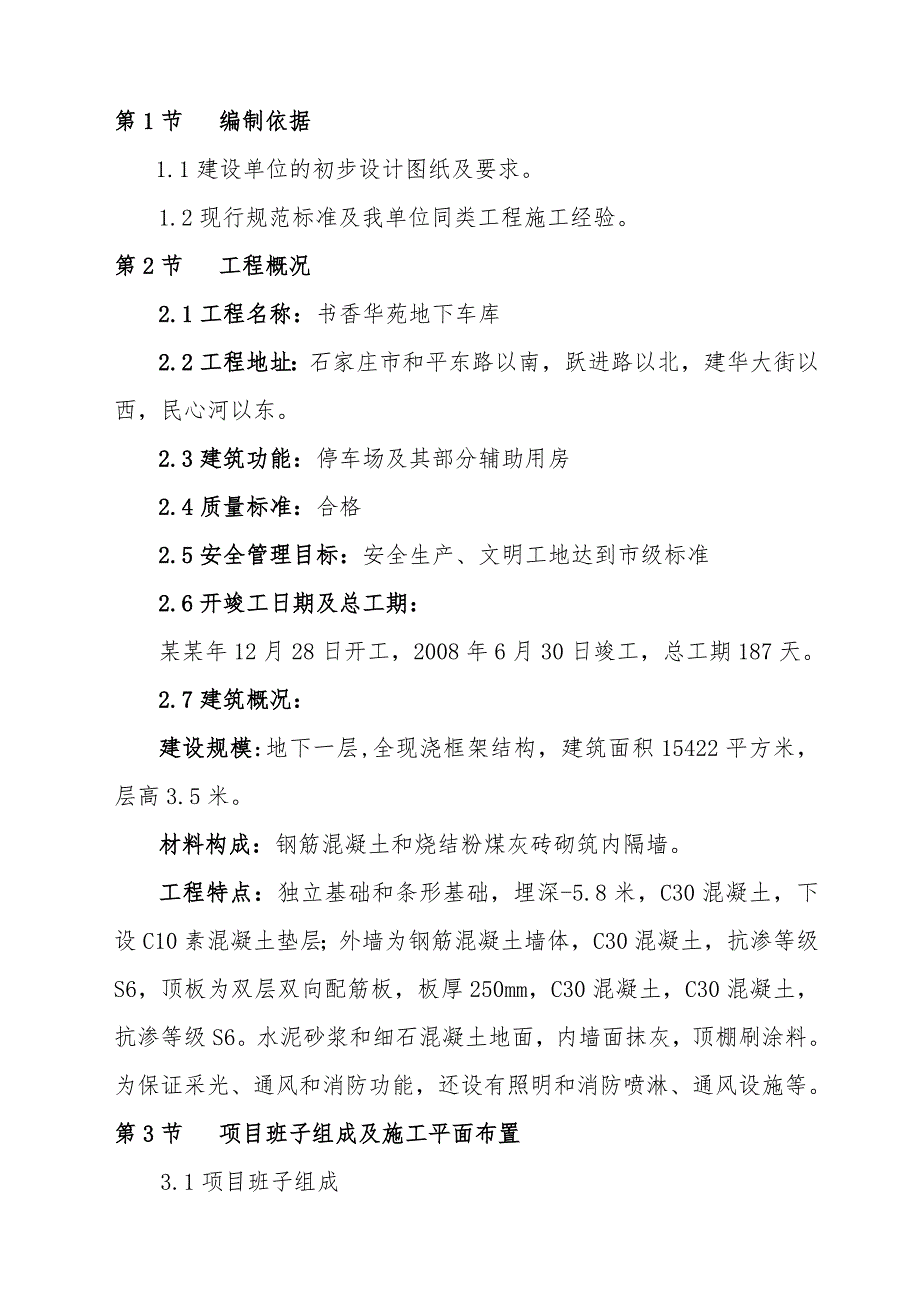

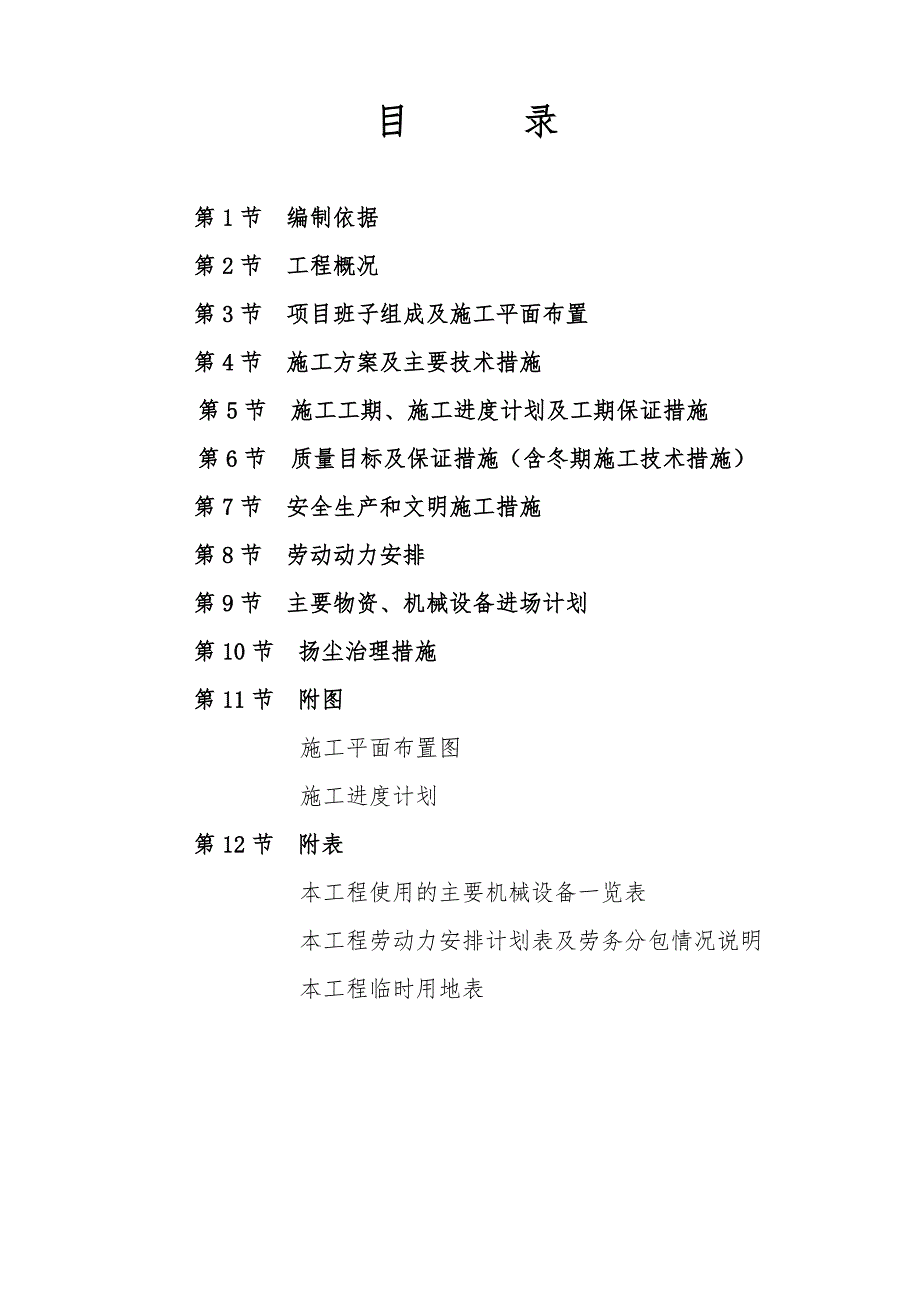

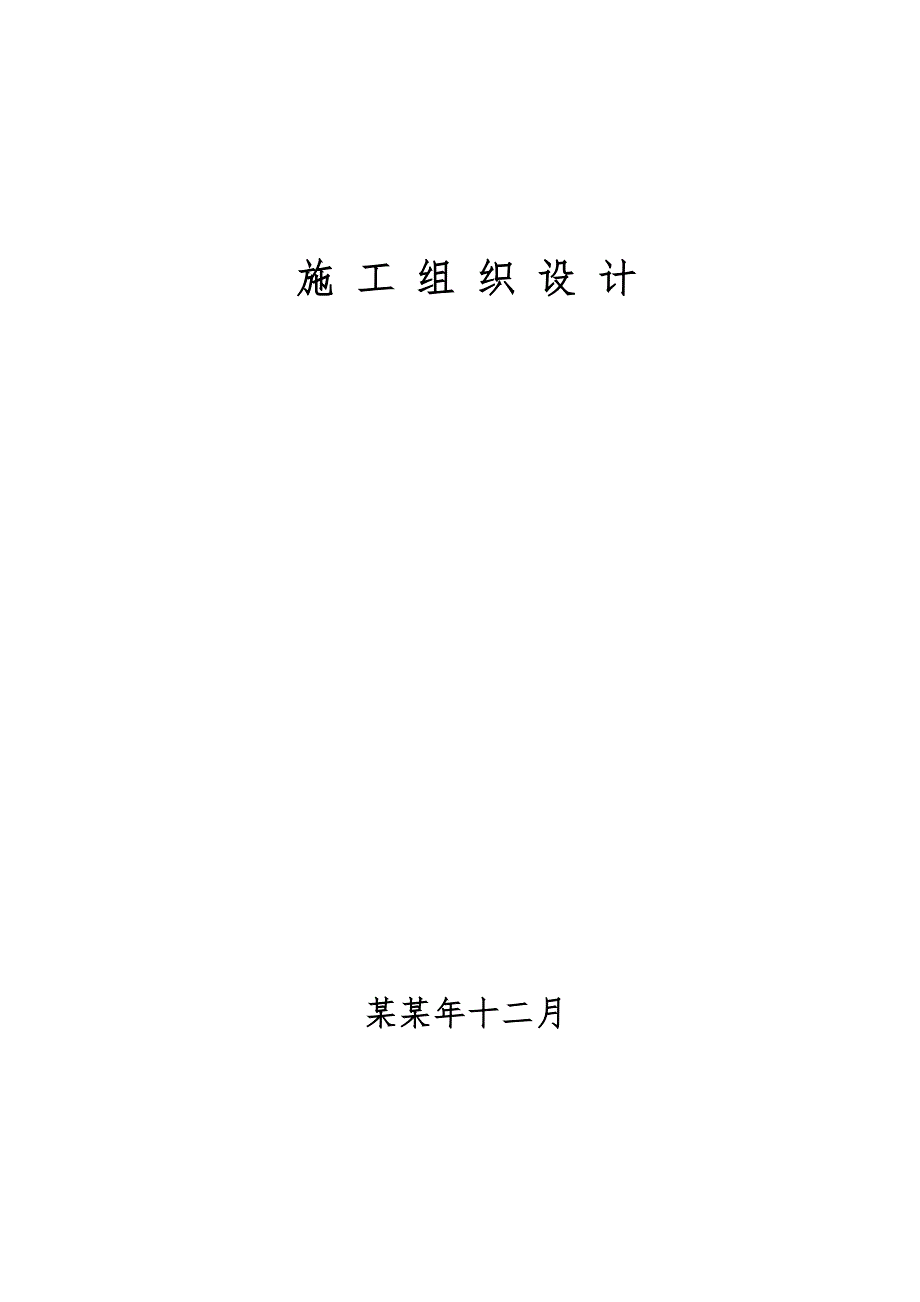

1、施 工 组 织 设 计某某年十二月目 录第1节 编制依据第2节 工程概况第3节 项目班子组成及施工平面布置第4节 施工方案及主要技术措施第5节 施工工期、施工进度计划及工期保证措施第6节 质量目标及保证措施（含冬期施工技术措施）第7节 安全生产和文明施工措施第8节 劳动动力安排第9节 主要物资、机械设备进场计划第10节 扬尘治理措施第11节 附图施工平面布置图施工进度计划第12节 附表本工程使用的主要机械设备一览表本工程劳动力安排计划表及劳务分包情况说明本工程临时用地表第1节 编制依据1.1建设单位的初步设计图纸及要求。1.2现行规范标准及我单位同类工程施工经验。第2节 工程概况2.1工程名称
2、：书香华苑地下车库2.2工程地址：石家庄市和平东路以南，跃进路以北，建华大街以西，民心河以东。2.3建筑功能：停车场及其部分辅助用房2.4质量标准：合格2.5安全管理目标：安全生产、文明工地达到市级标准2.6开竣工日期及总工期：某某年12月28日开工，2008年6月30日竣工，总工期187天。2.7建筑概况：建设规模:地下一层,全现浇框架结构，建筑面积15422平方米，层高3.5米。材料构成：钢筋混凝土和烧结粉煤灰砖砌筑内隔墙。工程特点：独立基础和条形基础，埋深-5.8米，C30混凝土，下设C10素混凝土垫层；外墙为钢筋混凝土墙体，C30混凝土，抗渗等级S6，顶板为双层双向配筋板，板厚250m
3、m，C30混凝土，C30混凝土，抗渗等级S6。水泥砂浆和细石混凝土地面，内墙面抹灰，顶棚刷涂料。为保证采光、通风和消防功能，还设有照明和消防喷淋、通风设施等。第3节 项目班子组成及施工平面布置3.1项目班子组成为保证质量、工期和安全目标的顺利实现，选用较高专业素质、富有责任心和施工经验的管理人员组成项目经理部，团结协作，思想稳定，配合默契。本工程项目班子组成见项目管理机构配备情况表。具体施工总体思路如下：3.1.1结构工程（1）砼工程砼采用商品砼,采用抗渗砼。在浇注过程中注意施工缝的留置位置。（2）模板工程墙体支模选用定型大模板，顶板采用组合钢模板，钢模板优先选用外观完好、表面平整、质地坚硬的
4、钢模板。（3）钢筋工程钢筋加工机械的选择必须体现快捷、高效原则。在保证施工顺利进行的前提下，要求钢筋的进场速度、数量和钢筋制作加工的速度，与工程施工进度保持同步。3.1.2施工机械的选择（1）砼机械配置：本工程采用商品砼，砼浇筑振捣机械使用环保性低噪音振捣设备。（2）钢筋机械选择：本工程选用钢筋切断机、钢筋弯曲机、钢筋调直机各两台。3.2施工平面布置：施工现场材料、机具、临时设施布置，按照建设单位的要求进行水电源的接入。具体布置情况详见附图：施工平面布置图。第4节 施工方案及主要技术措施4.1施工测量放线1、对测量仪器的要求（1）所有测量仪器、工具必须保证检定合格且在有效期内。（2）每次测量放
5、线前都应进行仪器出测前的检校。（3）测量仪器定人、定机，用后及时装箱，加强对仪器的维护、保养工作。2、定位放线根据给定的平面控制点并结合建筑物轮廓特征建立矩形控制网，然后测定各轴线控制桩及大角桩。3、主体竖向控制：根据甲方提供的已知高程点精确定出本工程0.000点，并醒目标识，以指导本工程标高传递。 4.2钢筋工程：1、钢筋进场存放钢筋试验对钢筋原材料和半成品要做好标识，便于钢筋存放和运输。2、钢筋制作钢筋制作前，要认真阅读图纸，核对下料单，经检查确认无误后，再进行钢筋制作。钢筋下料时，注意钢筋的长度与层高保持一致。按照图纸要求，控制好钢筋的锚固长度。箍筋的制作前，要检查现浇结构的截面尺寸，按
6、照钢筋的保护层厚度要求。3、钢筋连接接头该工程中钢筋采用绑扎和焊接连接两种形式。钢筋绑扎前，须仔细阅读施工图纸，检查成型钢筋的种类、型号、尺寸，完全满足图纸及绑扎作业面要求时，方可进行绑扎。钢筋绑扎完成后经自检和交接检合格，再进行隐蔽验收，验收合格后，方可进入下一施工阶段。顶板钢筋绑扎时，要先绑扎梁钢筋，再绑扎板钢筋。受力钢筋直径大于18以上的，采用气压焊焊接。焊接接头的位置必须符合图纸设计和规范的要求，焊接工人持证上岗，保证每个接头的施工质量符合施工规范标准。4.3模板工程：在砼浇筑前，应对模板支设进行全面检验，以确保其刚度和稳定性，每次周转前应做好处理和保养，确保砼的外观质量，以提高工效，
7、加速模板周转，并减少现场材料堆放时间和占地。4.4砼工程1、浇筑机械的选用本工程砼全部采用商品砼，为抗渗砼。 施工中采用振动低噪音的振捣设备，50插入式振捣棒使用低噪音的环保型产品，降低施工产生的音量，避免噪音污染。2、砼施工工艺（1）砼的浇筑：砼进入现场后，要记录其进、出场时间，检查坍落度是否符合要求，对于坍落度不符合要求的混凝土，不得在工程中使用。现浇砼墙采用插入式振捣器振捣，做到“快插慢拨”上下振动均匀，并插入下层砼5cm左右，以消除两层之间的接缝，底板混凝土浇筑时，砼虚铺厚度要略大于实际板厚10mm，浇筑时使用钢插尺检查、控制砼虚铺的厚度。底板砼采用平板振捣器振捣，为减少裂缝的产生，在
8、砼终凝前表面二次抹压，振捣棒振捣过程中严禁触及钢筋、模板，防止模板或钢筋位移、变形，出现胀模现象。（2）砼的养护砼的养护对其抗渗性能有着重要的影响，加强砼养护工作，一般养护时间不少于7昼夜。4.5砌体工程（1）墙体砌筑前，作业面应清扫干净，并洒水湿润，砌块提前用水湿润。（2）根据墙体各个部位情况，认真排砖撂底，确定合理的组砌方法，便于砌筑操作。（3）拌制砂浆：砌筑砂浆使用水泥砂浆，配合比应经试验室试配确定。水泥计量精度控制在2%以内，砂的计量精确度应控制在5%以内。砂浆搅拌使用砂浆搅拌机，施工时先倒砂子、水泥，最后加水，每盘搅拌时间不得少于1.5min。（4）砂浆要求：砂浆应具有良好的和易性和
9、保水性，稠度为50-70mm。砂浆应随拌随用，必须在2-3小时内用完，严禁使用过夜砂浆。（5）墙体砌筑：砌筑时，应保证墙体的垂直度和平整度要求及砂浆饱满度。 4.6回填土工程回填土使用前必须过筛，并将大土块粉碎。回填用土不能过分潮湿，含水率过大的土，必须在现场进行晾晒，土质以手捏成团，落地开花为宜。灰土回填土时，要将灰土拌合均匀，土色一致。土方回填必须分层铺摊，每层铺摊厚度不超过250mm，铺摊后用土耙耙平。用蛙式打夯机至少夯打3遍，夯打时采用一夯压半夯，夯夯相接，夯夯相连，纵横交叉。4.7脚手架工程1、本工程外脚手架采用双排扣件式钢管脚手架，作为主体结构施工及外装修用。2、架子的验收、使用及
10、管理（1）严格把好验收关，搭设过程中的架子每搭设一个施工高度必须有项目负责人组织技术、安全、搭设班组、工长进行检查，符合要求后方可上人使用，架子未经检查验收，除架子工外，严禁其它人攀登。验收合格的架子任何人不得擅自拆改，需局部拆改时，要经设计负责人同意由架子工操作。（3）每次雨后要检查外架的下沉情况，发现沉降要马上用脚手板楔紧。3、脚手架拆除安全要求:（1）脚手架拆除前，工长要向拆脚手架施工人员进行书面技术交底,交底要有交接人签字。（2）脚手架拆除应由上至下、按层按步拆除原则，先拆除后搭的杆件，剪刀撑、拉杆不准一次全部拆除，要求拆到哪一层，剪刀撑、拉杆拆到哪一层。（3）在搭拆的过程中，中途不得
11、换人，如果在中途更换人员，应及时对更换人员详细交底方可操作，否则，一旦出现安全事故，应追究其责任。（4）参加拆搭的所有人员,，一律不准酒后作业，作业时必须注意力集中，不准说笑、打闹或擅自离开工作岗位。4.8防水工程本工程的防水工程是重点控制内容。地下室外墙和屋面防水做法：SBS高聚物改性沥青卷材防水。 1、材料要求原材料要有出厂合格证，进场后做原材试验，试验合格后才能用于施工。厂家提供专用胶粘剂，必须有出厂合格证明。2、人员要求进行屋面防水施工的工人必须持证上岗，操作前要进行培训考核。3、施工准备a、涂料品种、标号、质量、技术性能，必须符合设计和施工技术规范的要求。产品有合格证，并应做复试。b
12、、材料规格及物理性能要符合国家有关规定要求。4、作业条件a、基层表面必须平整、坚实、干燥、清洁，且不得有起砂、开裂和空鼓等缺陷；找平层充分养护，表面干燥、含水率试验合格后，再进行防水层施工。b、防水层施工前，突出屋面的管根、预埋件等，应做好基层处理。5、施工要点a、涂刷基层处理剂，将聚氨酯涂膜防水材料按1:1.5:3的比例配合，用电动搅拌器搅拌均匀，再用长把滚刷均匀涂布于基层上，常温经过4小时后,开始铺贴卷材。b、铺贴卷材：铺贴卷材时，应先铺贴排水比较集中部位的卷材，然后按排水坡度自下而上配置卷材的方案，从流水坡度的下坡开始弹出基准线，使卷材的长方向与流水坡度相垂直。可将卷材沿长方向并使已涂刷
13、胶粘一侧向外对折，把卷材一边对准基准线铺设卷材，铺贴时不允许拉伸卷材，也不得有皱褶。c、卷材接缝的粘结，卷材接缝的搭接宽度应不小于80mm。在接缝部位每隔1m左右处，涂刷少许胶粘剂，干燥后将搭接部位的卷材翻开临时粘结固定。将胶粘剂用油漆刷均匀涂刷在两个粘结面上，待胶干燥30min左右粘合后用手持压辊滚压一遍。d、卷材末端收头：卷材末端收头均应裁剪整齐，压入预留凹槽内，并用压条或垫片钉压固定，然后嵌填聚氨脂密封膏封闭严密。4.9装修工程（1）抹灰工程：施工顺序：基层处理规方浇水润湿甩毛或刷界面剂标准灰饼充筋 底层抹灰中层抹灰面层抹灰养护施工方法：抹灰前对基层表面的灰尘、污垢、碱膜等物均应仔细清理
14、干净。抹灰的工艺流程按“先上后下”的原则进行，以便减少污染，保护成品。在砌体与混凝土结构墙体交接处的基层表面应先铺钉金属网，并绷紧牢固后方可进行施工抹灰。金属网与各类基层搭接宽度不应小于100mm。罩面灰应待中层达到六、七成干后进行，先从阴角、阳角进行，铁抹子压光应不小于两遍，达到无抹痕、无漏压为宜。（2）墙面及顶棚刷涂料清扫填补缝隙，局部刮腻子磨平第一遍满刮腻子磨平第二遍满刮腻子磨平第一遍涂料复补腻子磨平（光）第二遍涂料磨平（光）第三遍涂料。基层表面应平整，阴阳角及角线应密实，轮廓分明，表面无油污、灰尘、溅沫及砂浆流痕等杂物。含水率不得大于8%。涂刷涂料前，应先用腻子将基体或基层表面的缺陷和
15、坑凹不平之处嵌实填平，并用砂布打磨平整光滑，并满刮腻子。涂料施工时，施工环境应清洁干净。抹灰工程，地面工程，木装修工程，水暖电气工程等全部完工后再进行涂料工程。涂料的工作粘度或稠度必须加以控制，应根据不同的材料性质和环境温度而定，不可过稀、过稠，使其在施涂过程中不透底，不流坠。（3）水泥砂浆地面 检验水泥、砂子质量配合比试验技术交底准备机具设备基底处理找标高贴饼冲筋搅拌铺设砂浆面层搓平压光养护施工中控制的重点：a、在做垫层时，一定按照规定的坡度进行找坡。b、为避免砂浆表面起砂、起皮：首先保证水泥强度等级和水灰比符合要求，保证抹压遍数不少于3遍；其次要进行养护，施工完后24小时内进行覆盖浇水，严禁上人，养护时间不少于7天。第5节 施工工期、施工进度计划及工期保证措施5.1施工工期及进度计划计划开工日期：某某年12月28日计划竣工日期：2008年6月30日工期计划日历天数：1
