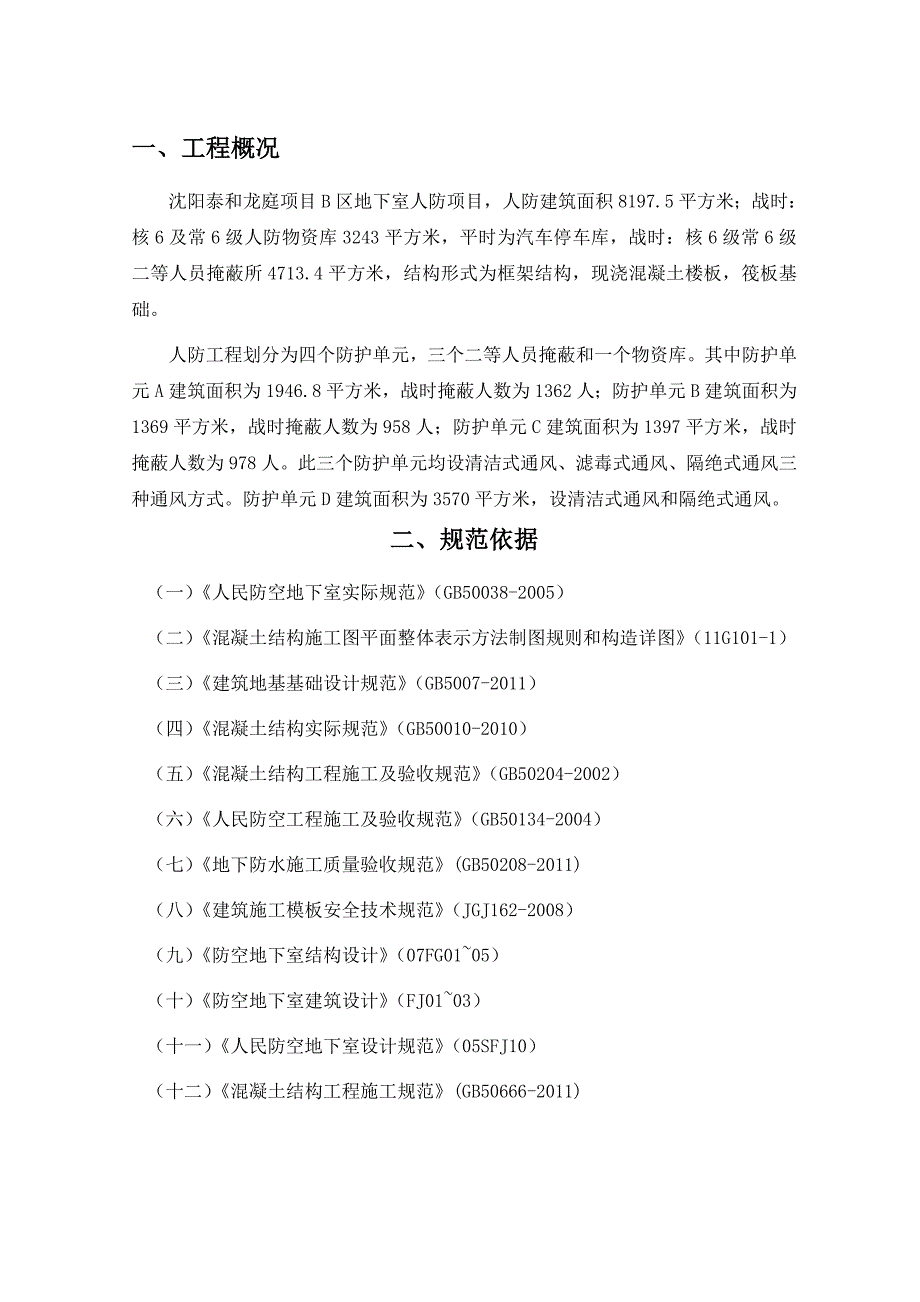

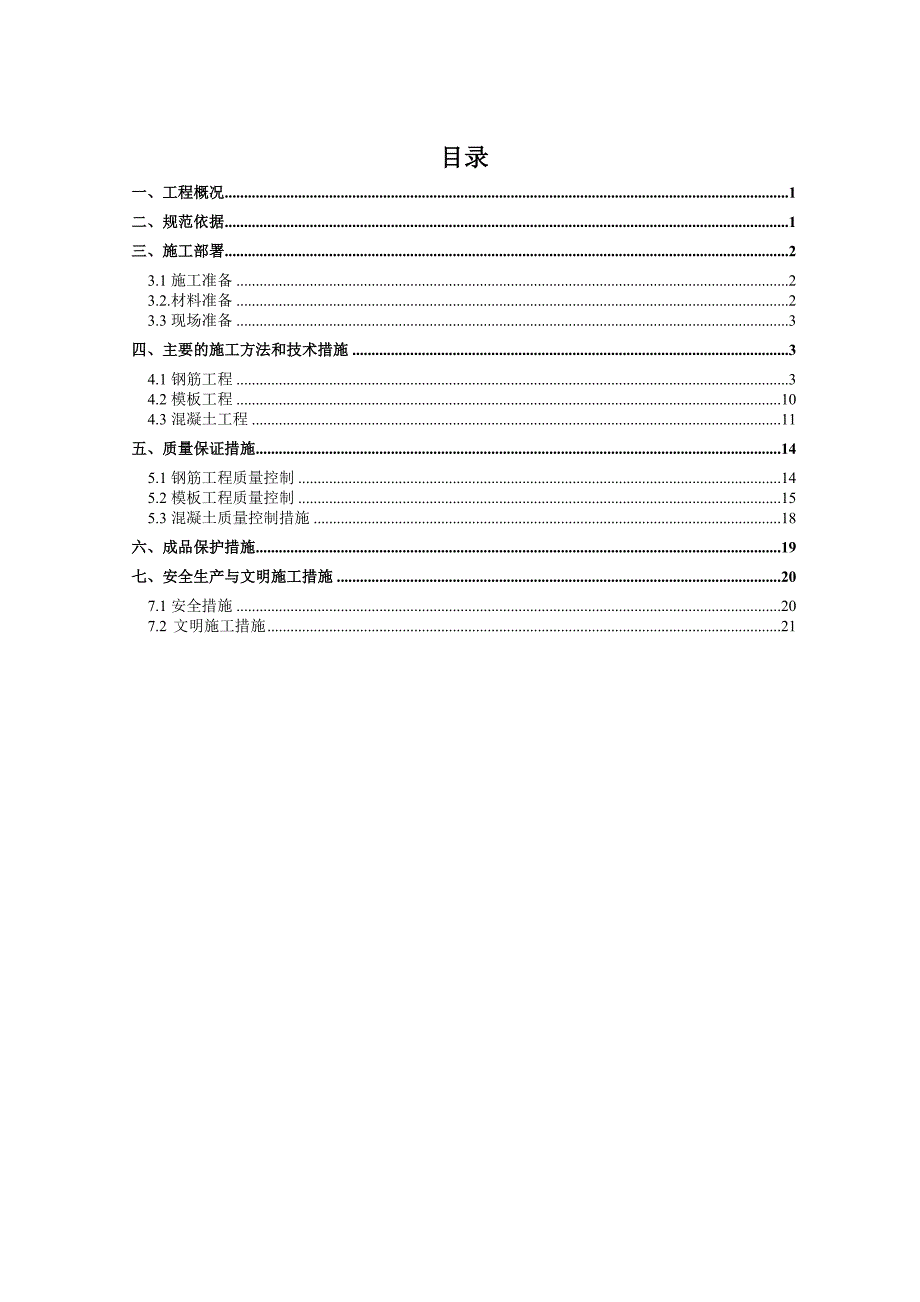

1、目录一、工程概况1二、规范依据1三、施工部署23.1施工准备23.2.材料准备23.3现场准备3四、主要的施工方法和技术措施34.1钢筋工程34.2模板工程104.3混凝土工程11五、质量保证措施145.1钢筋工程质量控制145.2模板工程质量控制155.3混凝土质量控制措施18六、成品保护措施19七、安全生产与文明施工措施207.1安全措施207.2 文明施工措施21一、工程概况沈阳泰和龙庭项目B区地下室人防项目，人防建筑面积8197.5平方米；战时：核6及常6级人防物资库3243平方米，平时为汽车停车库，战时：核6级常6级二等人员掩蔽所4713.4平方米，结构形式为框架结构，现浇混凝土楼板
2、，筏板基础。人防工程划分为四个防护单元，三个二等人员掩蔽和一个物资库。其中防护单元A建筑面积为1946.8平方米，战时掩蔽人数为1362人；防护单元B建筑面积为1369平方米，战时掩蔽人数为958人；防护单元C建筑面积为1397平方米，战时掩蔽人数为978人。此三个防护单元均设清洁式通风、滤毒式通风、隔绝式通风三种通风方式。防护单元D建筑面积为3570平方米，设清洁式通风和隔绝式通风。二、规范依据（一） 人民防空地下室实际规范（GB50038-2005）（二） 混凝土结构施工图平面整体表示方法制图规则和构造详图（11G101-1）（三） 建筑地基基础设计规范（GB5007-2011）（四） 混

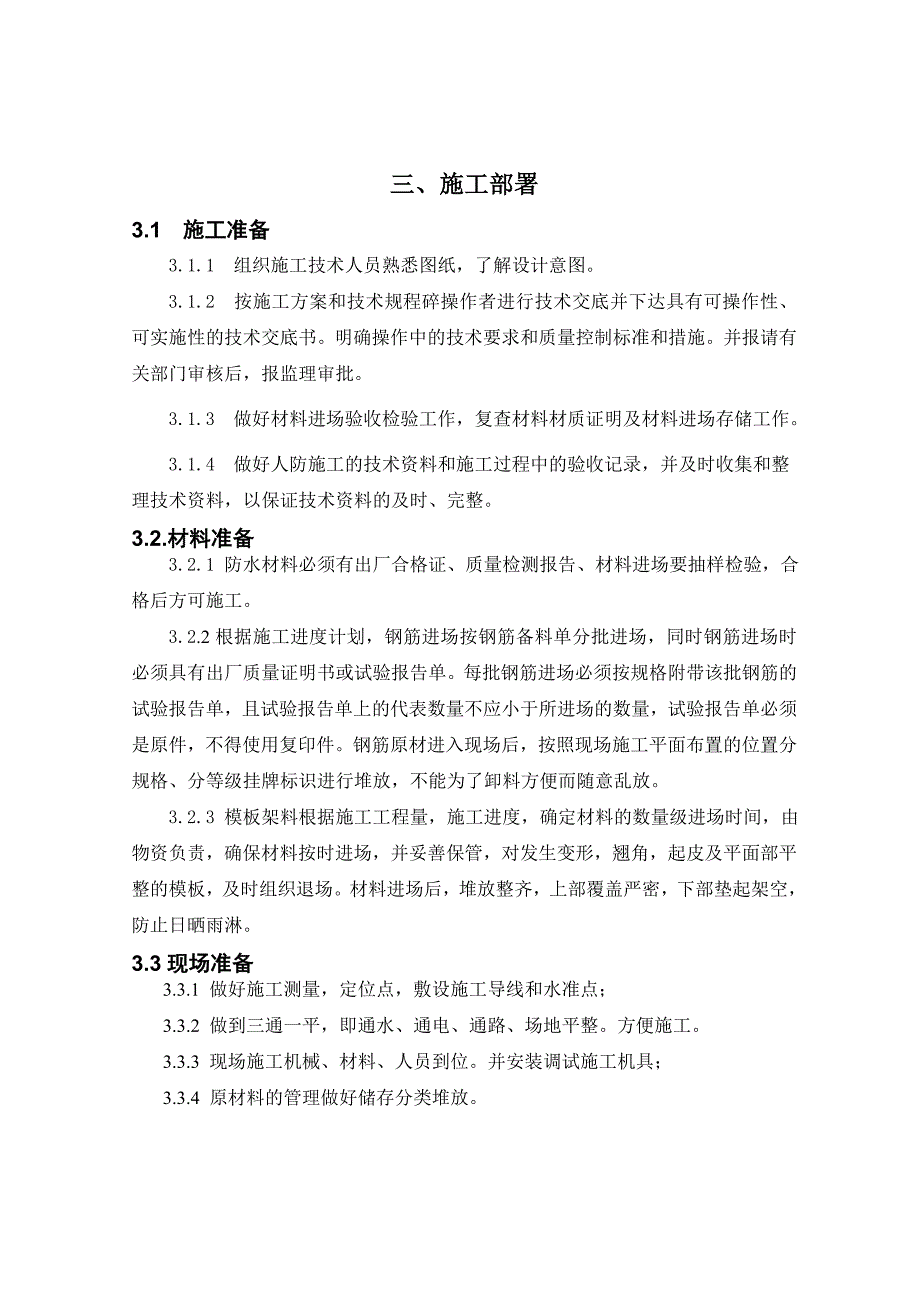

3、凝土结构实际规范（GB50010-2010）（五） 混凝土结构工程施工及验收规范（GB50204-2002）（六） 人民防空工程施工及验收规范（GB50134-2004）（七） 地下防水施工质量验收规范(GB50208-2011)（八） 建筑施工模板安全技术规范（JGJ162-2008）（九） 防空地下室结构设计（07FG0105）（十） 防空地下室建筑设计（FJ0103）（十一） 人民防空地下室设计规范（05SFJ10）（十二） 混凝土结构工程施工规范(GB50666-2011)三、施工部署3.1 施工准备3.1.1 组织施工技术人员熟悉图纸，了解设计意图。3.1.2 按施工方案和技术规程碎
4、操作者进行技术交底并下达具有可操作性、可实施性的技术交底书。明确操作中的技术要求和质量控制标准和措施。并报请有关部门审核后，报监理审批。3.1.3 做好材料进场验收检验工作，复查材料材质证明及材料进场存储工作。3.1.4 做好人防施工的技术资料和施工过程中的验收记录，并及时收集和整理技术资料，以保证技术资料的及时、完整。3.2.材料准备3.2.1 防水材料必须有出厂合格证、质量检测报告、材料进场要抽样检验，合格后方可施工。3.2.2根据施工进度计划，钢筋进场按钢筋备料单分批进场，同时钢筋进场时必须具有出厂质量证明书或试验报告单。每批钢筋进场必须按规格附带该批钢筋的试验报告单，且试验报告单上的代
5、表数量不应小于所进场的数量，试验报告单必须是原件，不得使用复印件。钢筋原材进入现场后，按照现场施工平面布置的位置分规格、分等级挂牌标识进行堆放，不能为了卸料方便而随意乱放。3.2.3 模板架料根据施工工程量，施工进度，确定材料的数量级进场时间，由物资负责，确保材料按时进场，并妥善保管，对发生变形，翘角，起皮及平面部平整的模板，及时组织退场。材料进场后，堆放整齐，上部覆盖严密，下部垫起架空，防止日晒雨淋。3.3现场准备3.3.1 做好施工测量，定位点，敷设施工导线和水准点；3.3.2 做到三通一平，即通水、通电、通路、场地平整。方便施工。3.3.3 现场施工机械、材料、人员到位。并安装调试施工机
6、具；3.3.4 原材料的管理做好储存分类堆放。四、主要的施工方法和技术措施4.1钢筋工程4.1.1钢筋加工（1）钢筋放样钢筋加工前，由技术人员依据结构施工图、规范要求、施工方案及有关洽商对各种构件的每种规格钢筋放样并填写钢筋配料单。钢筋配料单应注明钢筋的规格、形状、长度、数量、应用部位等。钢筋配料单经项目专业责任师审核签字认可后，开始加工。（2）钢筋下料1）直筋下料长度=构件长度-保护层厚度+弯钩增加长度+接头连接长度弯钩弯曲调整值。2）弯起筋下料长度=直段长度+弯起段长度+斜段长度-弯曲调整值+弯钩增加长度+接头连接长度3）箍筋下料长度=箍筋周长+箍筋调整值2弯钩长度。4）钢筋弯钩增加长度。
7、半圆弯钩增加长度6.25d,直弯钩3.5d,斜弯钩4.9d。箍筋调整值+ 两个弯钩增加长度(mm)。（3）钢筋弯曲钢筋的弯钩或弯折向符合下列规定：HPB225级钢筋末端需要作180度弯钩，其圆弧弯曲直径D应小于钢筋直径d的2.5倍，平直部分长度不宜小于钢筋直径d的3倍。HRB335级钢筋和HRB400级、RRB400级末端需作90或135弯折时，HRB335及钢筋的弯曲直径不宜大于钢筋直径的4倍；HRB400级、RRB400级钢筋不宜小于钢筋直径d的5倍，平直长度部分应按设计要求确定。弯起钢筋中间部位弯折处的弯曲直径d，不应小于钢筋直径d的5倍。4.1.2钢筋的焊接连接1）设置在同一构件内的焊
8、接接头应相互错开；2）钢筋的接头距钢筋弯折处，不应小于钢筋直径的10倍，且不宜位于构件最大弯矩处。3）在任一焊接接头中心至长度为钢筋直径35倍且不小于500mm的区段内，同一根钢筋不得有2个接头；在该区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率，受拉区不宜超过50%，受压区不限。 4)绑扎搭接1.搭接长度的末端距钢筋弯折处，不得小于钢筋直径的10倍，接头不宜位于构件最大弯矩处；2.受拉区域内，HPB235级钢筋绑扎接头的末端应做弯钩，HRB335级和HRB400级、RRB400级钢筋可不做弯钩；3、直径不大于12mm的受压HPB235级钢筋的末端，以及轴心受压构件中任意直径的受力
9、钢筋的末端，可不做弯钩，但搭接长度不应小于钢筋直径的35倍；4.钢筋搭接处，应在中心和两端用铁丝扎牢；5.受拉钢筋绑扎接头的搭接长度，应符合(GB50134-2004)表6.3.7的规定；受压钢筋绑扎接头的搭接长度，应取受拉钢筋绑扎接头搭接长度的0.7 倍。钢筋类型混凝土强度等级C20C25高于C25HPB235 级钢筋35d30d25d月牙纹HRB335级钢筋45d40d35dHRB400级钢筋RRB400级钢筋55d50d45d注：1.当HRB335级和HRB400级、RRB400级钢筋直径d大于25mm时，其受拉钢筋的搭接长度应按表中数值增加5d。2.当螺纹钢筋直径d不大于25mm时，其
10、受拉钢筋的搭接长度应按表中数值减少5d。3.在任何情况下，纵向受拉钢筋的搭接长度不应小于300mm；受压钢筋的搭接长度不应小于200mm。4.两根直径不同钢筋的搭接长度，以较细钢筋直径计算。5）操作要点1. 底板后浇带不得穿过人防构件，构造板加设拉结筋，间隔不超过500mm，2. 马凳不能直接架在防水保护层上，不能和筏板主筋焊接，通长马凳不能代底板钢筋。如图：注：不能与筏板主筋焊接4.1.3墙体钢筋1)绑扎前先对预留竖筋拉通线校正，之后再接上部竖筋。水平筋绑扎时拉通线绑扎，保证水平一条线。墙体的水平和竖向钢筋错开搭接，钢筋的相交点全部绑扎，钢筋搭接处，在中心和两端用铁丝扎牢，保证墙体两排钢筋间
11、的正确位置。（见下图）2)外墙钢筋在浇筑底板砼时，外墙筋上、中部用48钢管与墙竖筋逐根绑扎调整好位置后再与外侧脚手架用扣件相连，保证其位置正确。3)墙筋上口处放置墙筋梯形架（墙筋梯形架用钢筋焊成，周转使用），以此检查墙竖筋的间距，保证墙竖筋的平直。梯形架与模板支架固定，保证其位置的正确性。（见下图）4)地下室外墙在高出底板500mm处设置水平施工缝，在墙体施工缝处按照设计要求放至3003通长的钢板止水带。人防地下室外墙在高出底板500mm出设置水平施工缝设置水平施工缝采用3mm钢板止水带，为了保持钢板止水带顺直，在此带上、下与墙拉结筋点焊，保证其位置处在施中缝及墙厚中间。钢板止水带接头处必须对
12、接双面满焊，防止出现气孔、砂眼而造成漏水隐患。止水钢板搭接长度以300mm且两边必须满焊。若无法两边焊接时，可先满焊对接，然后搭一块600mm的钢板且与两边满焊连接。5)外墙水平施工缝必须用止水钢板，钢板厚度不小于3mm，搭接不小于10cm，穿过止水钢板10d，双面满焊。注：止水钢板双面满焊。6)墙插筋在基础底板内的位置及锚固长度必须按施工图要求设置，为了保证墙位置正确，放线人员把墙位置线用红油漆标记在底板上层钢筋上，按标记线进行插筋施工，为了防止插筋位移，把墙插筋与底板钢筋绑扎并与附加定位筋点焊。为保证墙筋保护层厚度，在墙筋外侧放置塑料保护卡。（见下图）7)为保证墙柱钢筋稳定，墙柱钢筋绑扎后
13、用48钢管与竖筋连接，再与操作架用扣件连接。8)人防外墙、临空墙、防护密闭墙、密闭隔墙，严禁使用PVC套管的对拉螺栓，不允许用砼预制垫块做钢筋保护层。9)施工要点:1)外墙水平施工缝采用钢板止水， 2)人防墙临空隔墙、人防外墙水平钢筋绑在内侧，竖向钢筋在外3)临空墙、密闭墙上穿墙螺杆处不得使用套管，应使用中间设止水片的穿墙螺杆。4.1.4 地下室人防区钢筋要求（1）人防地下室的底板、顶板、墙板均设置6500梅花形排列的拉结钢筋。（2）人平板防护密闭门门框墙、门洞四角的内外侧配置两根直径16mm的斜向钢筋，长度为1100mm。双面防护门墙体不小于500mm，并四角插筋3根16。（3）防门框墙的水
14、平钢筋、箍筋做成封闭型。墙、柱插入底板部分设水平筋、箍筋，间距不大于500，且不小于2道。暗柱箍筋在密闭止水钢板处断开应与止水钢板焊接。（4）各井口预埋角钢及钢筋扣，与底板整体浇筑。人防门下槛钢筋应与底板钢筋焊牢，防止踩下。（5）人防染毒井、集水井、底板各种井口的止口要插钢筋 。（6）地下室人防区管割断的墙筋须点焊在穿墙管上。（7）地下室人防区梁与边柱交接处，外墙与顶、底板交接处钢筋构造要求为：1）边柱外铡纵向钢筋伸地、顶梁内的锚固长度应1.5Lae；2）当顶板厚度小于外墙厚芳时，顶板上排筋伸入外墙内锚固长度1.5Lae；3）当顶板厚度大于和等于外墙厚度时，外墙外侧纵向钢筋伸入顶板内锚固长度1
15、.5Lae；4）外墙外侧纵向钢筋伸入底板内锚固长度1.5Lae。4.1.5检验标准（1）钢筋应有出厂质量证明书或试验报告单，钢筋表面和每捆（盘）钢筋均有标志。进场时应按批号及直径分批检验。检验内容包括查对标志、外观检查，并按现行国家有关标准的规定抽取式样做力学性能试验，合格后方可使用。钢筋加工过程中，如发现脆断、焊接性能不良或力学性能显著不正常等现象，尚应对该批钢筋进行化学成分检验或其他专项检验。（2）钢筋的级别、种类和直径应按设计要求采用。当需要代换时，应征得设计单位同意。（3）钢筋的弯钩或弯折应符合下列规定：1）HPB225级钢筋末端需做180弯钩，其圆弧弯曲直径不应小于钢筋直径的2.5倍，平直部分长度不宜小于钢筋直径的3倍；2）HRB335和HRB400级钢筋末端需做90或135弯折，HRB335级钢筋的弯曲直径不宜小于钢筋直径的4倍，HRB440级、RRB400级钢筋不宜小于钢筋直径的5倍；平直部分长度应按设计要求确定；3）弯起
