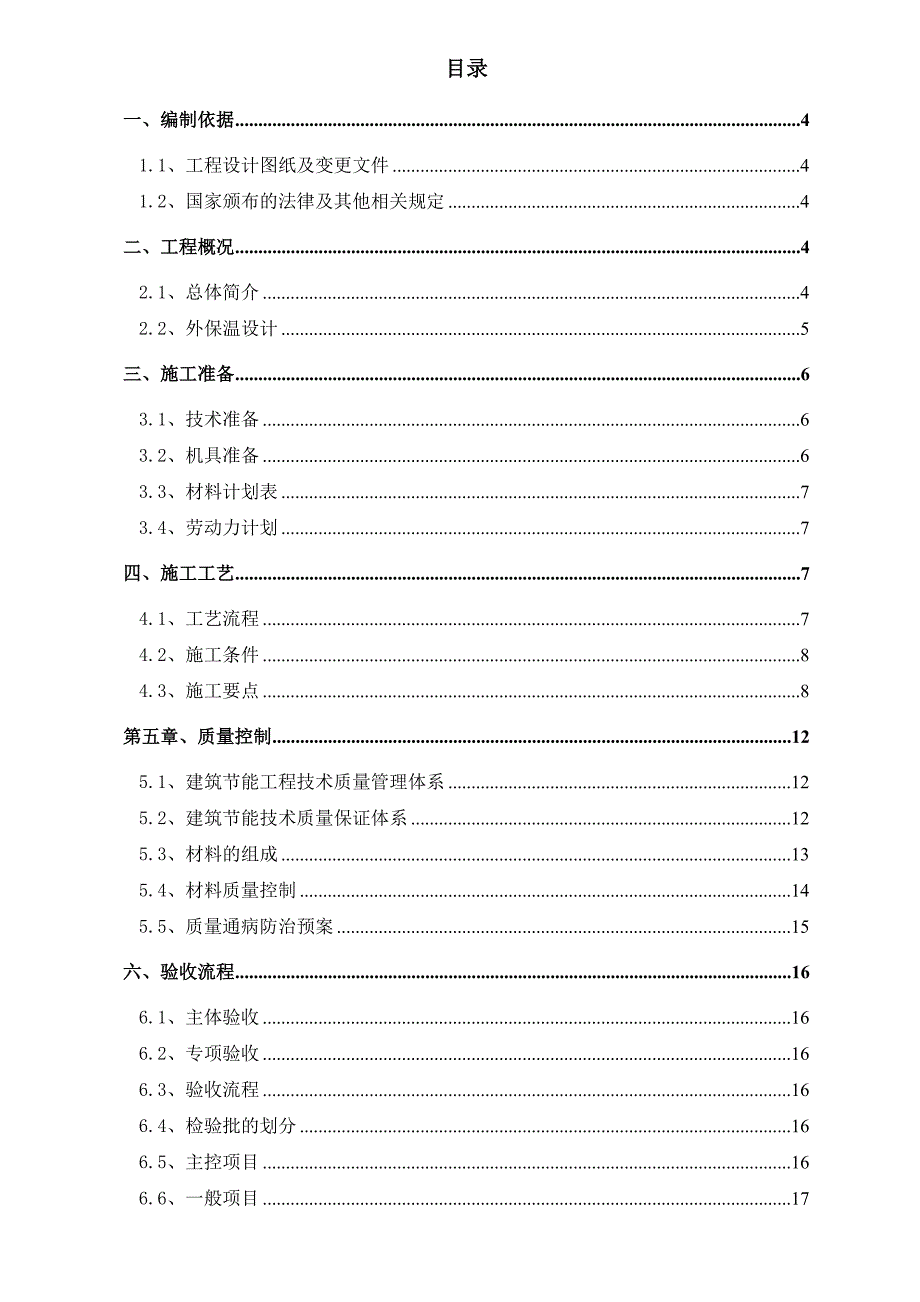

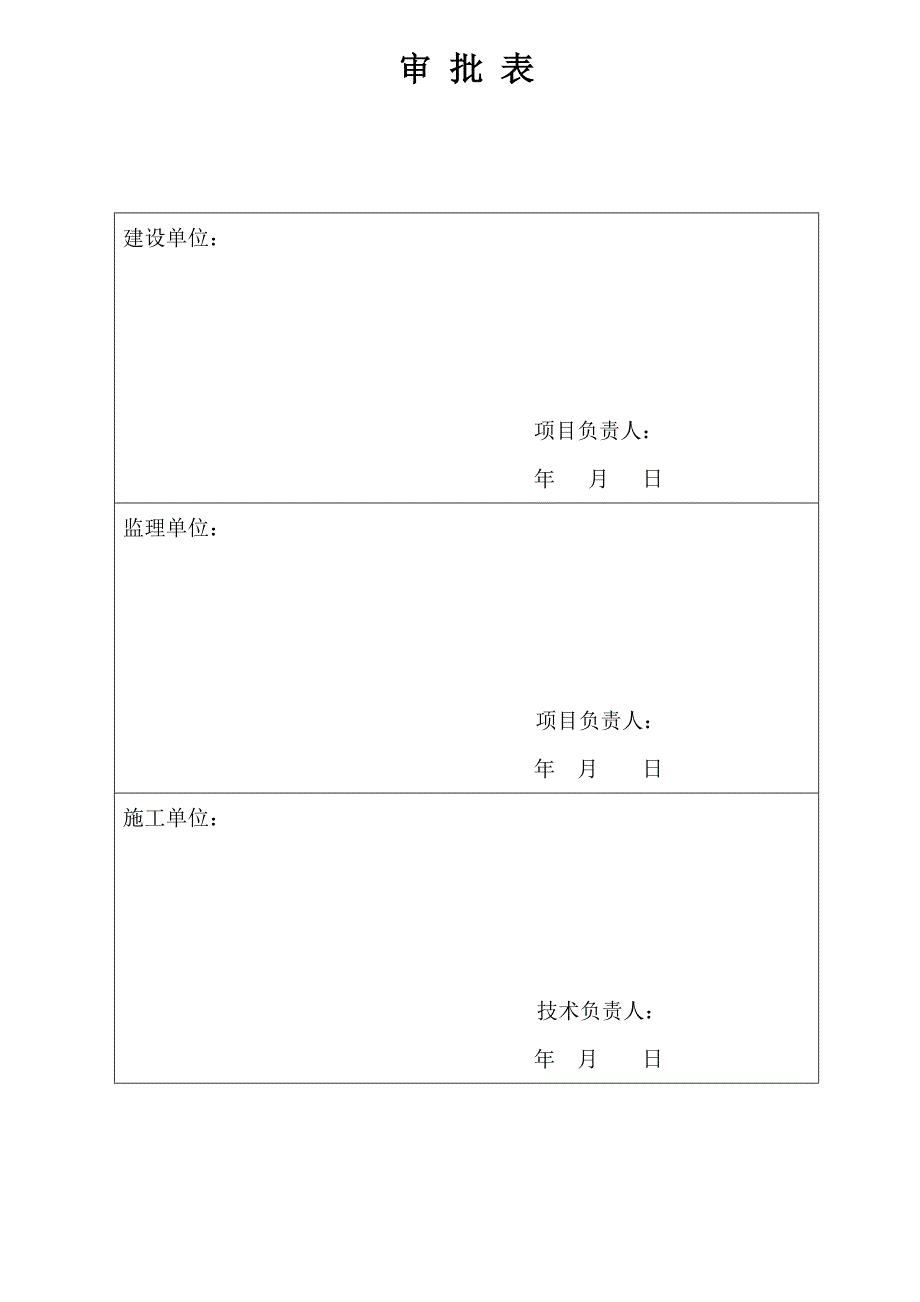

1、建设单位： 项目负责人：年 月 日监理单位： 项目负责人：年 月 日施工单位： 技术负责人：年 月 日审 批 表目录一、编制依据41.1、工程设计图纸及变更文件41.2、国家颁布的法律及其他相关规定4二、工程概况42.1、总体简介42.2、外保温设计5三、施工准备63.1、技术准备63.2、机具准备63.3、材料计划表73.4、劳动力计划7四、施工工艺74.1、工艺流程74.2、施工条件84.3、施工要点8第五章、质量控制125.1、建筑节能工程技术质量管理体系125.2、建筑节能技术质量保证体系125.3、材料的组成135.4、材料质量控制145.5、质量通病防治预案15六、验收流程166.

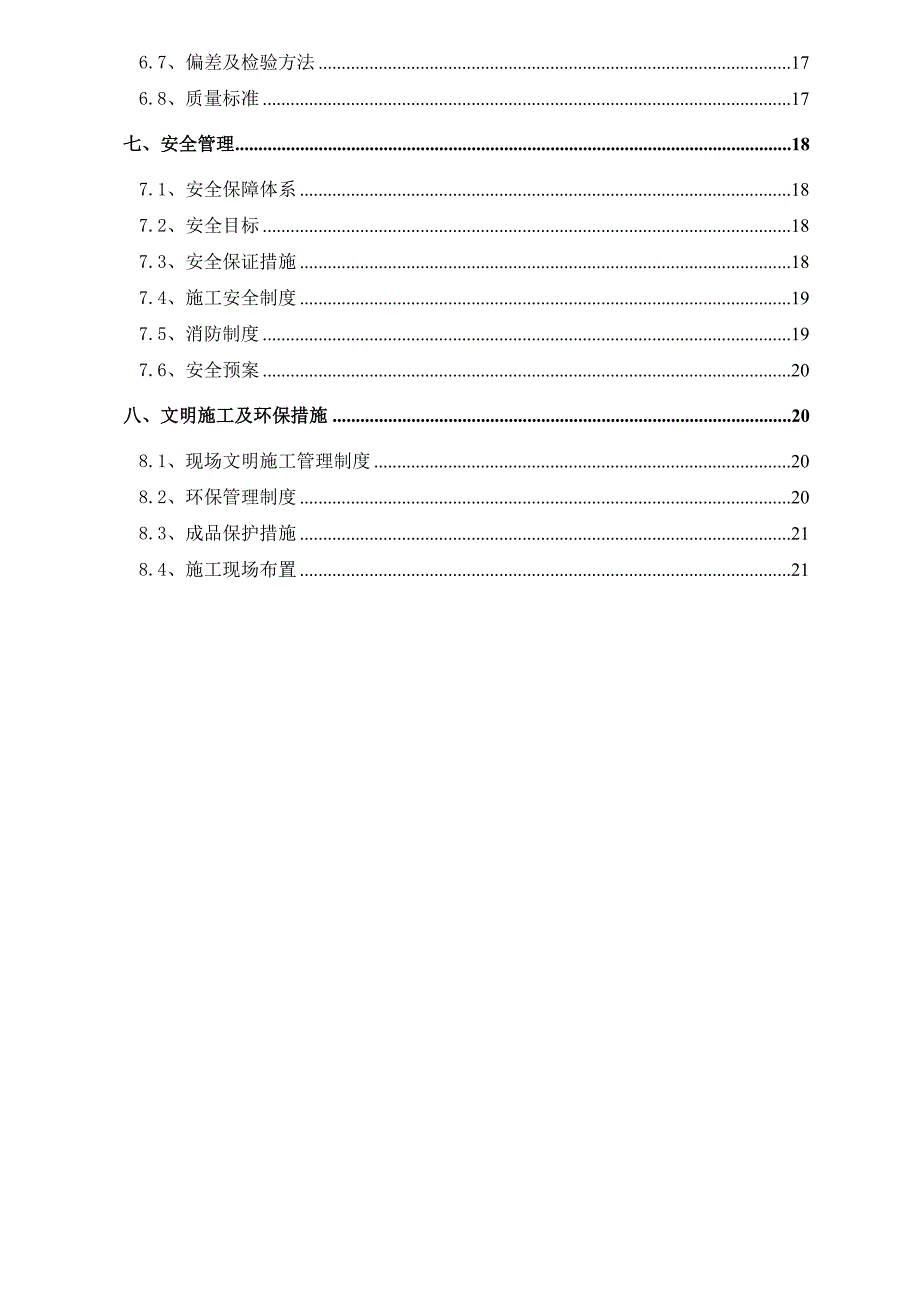

2、1、主体验收166.2、专项验收166.3、验收流程166.4、检验批的划分166.5、主控项目166.6、一般项目176.7、偏差及检验方法176.8、质量标准17七、安全管理187.1、安全保障体系187.2、安全目标187.3、安全保证措施187.4、施工安全制度197.5、消防制度197.6、安全预案20八、文明施工及环保措施208.1、现场文明施工管理制度208.2、环保管理制度208.3、成品保护措施218.4、施工现场布置21一、编制依据1.1、工程设计图纸及变更文件设计单位（21#楼、22#楼）某某市某某建筑设计有限公司（23#楼、24#楼）某某市建科建筑设计有限公司设计图纸名
3、称某某小区21#楼-24#楼工程建筑施工图某某小区工程外墙外保温设计变更文件1.2、国家颁布的法律及其他相关规定序号名称标准号1建筑节能工程施工质量验收规范GB50411-20072建筑工程施工质量验收统一标准GB50300-20013公共建筑节能构造88J2-104居住建筑节能构造J08J1105某某小区21#楼-24#楼工程施工合同6某某小区21#楼-24#楼工程施工组织设计2010-A32二、工程概况2.1、总体简介工程名称某某小区21#楼-24#楼工程建设单位某某市盛通房地产开发有限公司设计单位（21#楼、22#楼）某某市正建筑设计有限公司（23#楼、24#楼）某某市建科建筑设计有限公
4、司监理单位某某赛肯特建设工程监理有限公司总包单位河北省建材建设有限公司合同质量目标合格工程建筑面积29490.02平米建筑层数地上11-18层基础形式筏形基础结构形式剪力墙结构建筑高度33.2-59.5m工程质量主体结构质量合格2.2、外保温设计2.2.1、外墙 FTC自调温相变蓄能材料（南北外墙为50厚；山墙为55厚） 钢筋混凝土剪力墙（陶粒混凝土空心砌块砌体）2.2.2、封闭阳台、飘窗、空调板（1）阳台FTC保温：阳台正立面FTC厚度为50厚，两侧立面为50厚，其他详见以下节点要求。（2）飘窗FTC保温：飘窗板底及顶层顶部同墙体保温厚度，正立面30厚，侧立面为30厚，其他详见节点要求。 （
5、3）空调板FTC保温：空调板侧面正立面均为30厚，中间楼层空调板顶面及底面为30厚，空调板两侧隔墙为30厚。（4）女儿墙FTC保温：女儿墙内侧为30厚。（5）外墙分隔缝宽20，按照楼层逐层水平分格。2.2.3、本工程外保温材料简介本工程采用的保温材料为FTC自调温变相节能材料，该材料以水镁石纤维等无机材料作为骨架材料，合理选用并添加相变材料，经科学配比及特殊工艺复合而成，且有保温、隔热、防火、隔声等功能。该材料突破传统保温材料公具有的单一热阻性能，具有热熔性和热阻性两大绝热性，通过二元相变原理，相变潜热值大，节能效果明显，该材料用于外墙表面时，通过相变材料在相态变化时吸热与放热过程，可在一定范
6、围内调节室内温度。 三、施工准备3.1、技术准备3.1.1、施工人员、技术人员应认真熟悉图纸、相关国家和地方规范、图集及保温施工工艺。3.1.2、施工前认真查阅施工图纸，在图纸会审的基础上争取将施工中可能碰到的难题在施工前解决。提前分析确定施工中的难点及需要着重注意的部分，把各节点构造做法绘制成详细节点大样图，做到目标明确，重点突出。3.1.3、施工前工长应对操作人员进行详细的技术交底及安全交底，并做好进场培训。3.2、机具准备3.2.1、垂直运输机械，水平运输车、手提搅拌器、电锤等。3.2.2、常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、水桶、剪子、滚刷、铁锨、扫帚、手锤、錾子、壁纸
7、刀、改锥、电锤、托线板、方尺、靠尺、塞尺、探针、钢尺等。3.2.3、脚手架采用外挂吊篮。3.3、材料计划表材料名称数量 备注FTC保温材料 M3镀锌钢丝网 平米固定件 万个耐碱网格布 平米3.4、劳动力计划本工程FTC外墙保温工程量较大，且涉及范围较广，针对该情况，专项分包队伍在劳动力计划上必须做充分安排，保证在冬季施工前完成外墙FTC保温施工。四、施工工艺4.1、工艺流程 4.1.1、外墙为涂饰工程工艺流程及作法（1）流程：做平整度、垂直度处理贴饼、冲筋基层处理分层涂抹FTC材至设计厚度固定钢丝网涂抹FTC材料压玻纤网布（主要预防腻子层开裂）。（2） 施工作法（如图1所示）做平整度垂直度处理
8、； 贴饼、冲筋；基底处理抹15mm; 分层抹FTC保温材料13mm；固定钢丝网；涂抹FTC保温材料12mm；压玻纤网格布；4.2、施工条件4.2.1. FTC外墙保温的施工图、设计说明及其他设计文件己完成，施工作业方案已完成。4.2.2.FTC外墙保温施工吊篮完成并己经验收合格。4.2.3.外保温施工前根据施工方案己完成作业指导书 (即施工技术交底)工作4.2.4.施工现场环境温度及基层表面温度在施工中及施工后24h内均不得低于5，风力应不大于5级，风速不宜大于10m/s，夏季应避免阳光曝晒，严禁雨天施工。雨季施工时应做好防雨措施。4.3、施工要点 4.3.1、基层处理（1）对砌体填充墙进行全
9、面检查，对脚手架孔洞采用C20细石砼进行填塞，剔除砌体表面粘接砂浆及杂物。（2）清理混凝土墙面上残留的浮灰、脱模剂、油污等杂物及抹灰空鼓部位等。（3）剔除柱接槎处劈裂的混凝土块、夹杂物、空鼓等，并重新进行修补；窗台挑檐按照2%用水泥砂浆找坡，外墙各种洞口用细石砼填塞密实。（4）对墙体表面平整度、垂直度检查，超差时对突出墙面处进行剔凿打磨，对凹进部位进行找补；以确保整个墙面的平整度、垂直度满足规范要求，阴阳角方正、上下通顺。（5）混凝土结构表面用水泥素浆扫毛，砌体结构部分将表面浮尘清除干净，做5-10mm厚1：3水泥砂浆找平层后进行保温层施工。（6）外墙保温施工前应提前浇水湿润，确保与保温层粘结
10、良好，不出现空鼓、裂缝现象。（7）施工前应对混凝土和陶粒混凝土空心砌块砌体表面进行拉毛“毛化处理”素水泥浆掺少量砂（内掺建筑胶）。4.3.2、配制浆料需设专人专职进行人工搅拌保温浆料。按水与材料1：1.5（重量比）搅拌均匀，成膏状稠度适中，并有一定黏度，保温层浆料应在4h内用完。4.3.3、贴饼、冲筋保温施工前必须先找好方正，用经纬仪将大角控制线放出弹好墨线，保证大角垂直度，墙面横向用水准仪将水平控制线放出弹好墨线，保证水平横向平直。根据保温设计厚度，在顶部墙面大角处固定钢线，挂垂直。根据垂直控制通线做垂直方向灰饼，再根据两垂直方向灰饼之间的通线，做墙面保温层厚度灰饼，每灰饼之间的距离（横、竖
11、、斜向）不超过2m。灰饼可用保温浆料做，门窗口阳角等处按控制线上下做灰饼保证门窗方正及几何尺寸。4.3.4、抹底层FTC节能材料保温层分四次进行，每次抹灰厚度最适宜一般在12mm左右。每遍时间间隔不可太短以保证每层施工质量。 在墙体湿润的情况下抹底层FTC节能材料，用压尺刮平找直，用木抹板搓毛。搓毛后，全面检查其垂直度、平整度、阴阳角是否方正、顺直，发现问题及时修补（或返工）处理。4.3.5、抹中层FTC节能材料保温层二次施工前应对底层保温进行全面检查，自检完毕后上报监理、建设单位，监理、建设单位验收合格同意后，再进行二次保温层施工，中层施工做法同底层。4.3.6、固定镀锌钢丝网（1）待中层保
12、温材料干燥后方可进行镀锌钢丝网的固定。（2）在墙身阴、阳角处必须从两边墙身埋贴的网格布双向绕角且相互搭接，各面搭接宽度为不小于200mm，如图4-1所示。（3）将大面钢丝网沿长度、水平方向绷直绷平。注意将弯曲的一面朝里放置，开始大面积的埋贴，钢丝网搭接长度均应大于40mm，搭接部位以不大于30CM的距离用镀锌铅丝将两网绑扎在一起。裁剪钢丝网过程中不得将网形成死折，在铺贴过程不得形成网兜，褶皱、翘边。4.3.7、安装固定件（1）镀锌钢丝网采用尼龙锚栓固定件固定，按照方案要求的位置用冲击钻钻孔，要求钻孔深度进入基层墙体内 40mm。（2）固定件按水平间距450mm，垂直间距500mm设置，梅花形布
13、置，阴阳角部位距离阴阳角200mm开始布置，如图4-2所示。图4-2 固定件示意图（3）操作时，尼龙锚栓需拧紧，使用根部带切割刀片的冲击钻，切割刀片的大小、切入深度与钉帽相一致，方可确保膨胀钉尾部膨胀部分因受力回拧膨胀使之与基体充分挤紧。4.3.8、抹面层FTC节能材料（1）镀锌钢丝网固定完成后，进行面层FTC节能材料抹面，厚度在1013mm之间。（2）所有阳角部位，面层砂浆均应作成尖角，不得做成圆弧。（3）面层砂浆施工应选择施工时及施工后24h没有雨的天气进行，避免雨水冲刷造成返工。（4）施工时应达到贴饼、冲筋的厚度，并用大杠搓平，使墙面平整度达到要求。4.3.9、抹面层FTC节能材料面层F
14、TC保温材料初凝前收光时，把玻纤网格布用抹子直接铺压在材料表面，同时收光，严禁漏铺。平面玻纤网格布之间顺序搭接，其搭接宽度80mm为宜。4.3.10、窗洞口上下口及滴水线做法（1）所有外窗洞口侧壁的上口及混凝土雨棚周圈设置反坡鹰嘴滴水线，要求规格一致，上下口及滴水做法如图4-3-1、4-3-2所示。 图4-3-1窗下口做法示意 图4-3-2窗上口及滴水线做法示意窗口侧面反包网格布不小于200mm，如图所示： （2）外墙勒角及阴角做法，如图4-6-1、4-6-2所示。 图4-6-1外墙勒角做法 图4-6-2外墙阴角做法第五章、质量控制5.1、建筑节能工程技术质量管理体系为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项目经理为组长；项目生产副经理、项目总工为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：
