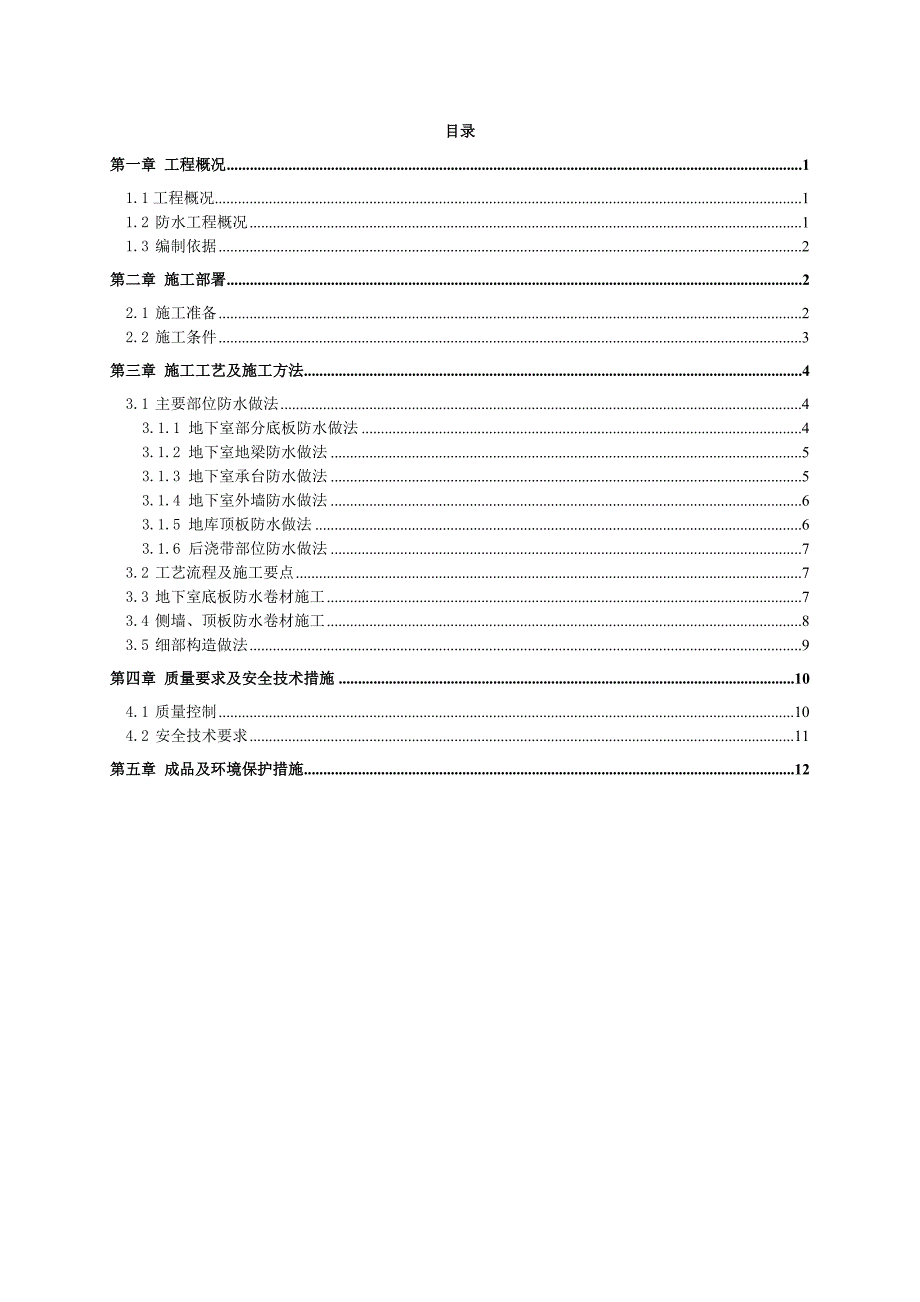

1、目录第一章 工程概况11.1工程概况11.2 防水工程概况11.3 编制依据2第二章 施工部署22.1 施工准备22.2 施工条件3第三章 施工工艺及施工方法43.1 主要部位防水做法43.1.1 地下室部分底板防水做法43.1.2 地下室地梁防水做法53.1.3 地下室承台防水做法53.1.4 地下室外墙防水做法63.1.5 地库顶板防水做法63.1.6 后浇带部位防水做法73.2 工艺流程及施工要点73.3 地下室底板防水卷材施工73.4 侧墙、顶板防水卷材施工83.5 细部构造做法9第四章 质量要求及安全技术措施104.1 质量控制104.2 安全技术要求11第五章 成品及环境保护措施1

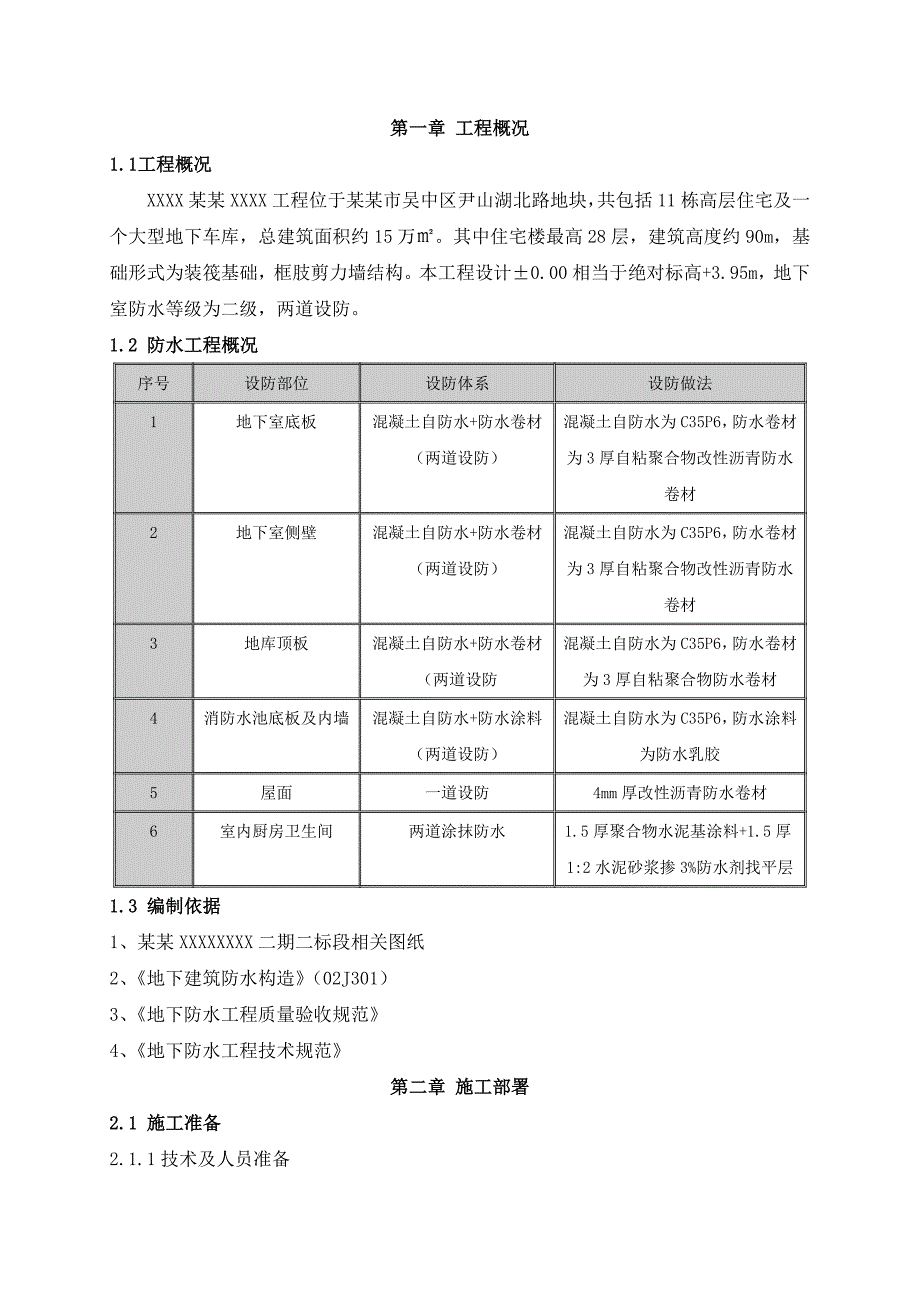

2、2第一章 工程概况1.1工程概况XXXX某某XXXX工程位于某某市吴中区尹山湖北路地块，共包括11栋高层住宅及一个大型地下车库，总建筑面积约15万。其中住宅楼最高28层，建筑高度约90m，基础形式为装筏基础，框肢剪力墙结构。本工程设计0.00相当于绝对标高+3.95m，地下室防水等级为二级，两道设防。1.2 防水工程概况序号设防部位设防体系设防做法1地下室底板混凝土自防水+防水卷材（两道设防）混凝土自防水为C35P6，防水卷材为3厚自粘聚合物改性沥青防水卷材2地下室侧壁混凝土自防水+防水卷材（两道设防）混凝土自防水为C35P6，防水卷材为3厚自粘聚合物改性沥青防水卷材3地库顶板混凝土自防水+防
3、水卷材（两道设防混凝土自防水为C35P6，防水卷材为3厚自粘聚合物防水卷材4消防水池底板及内墙混凝土自防水+防水涂料（两道设防）混凝土自防水为C35P6，防水涂料为防水乳胶5屋面一道设防4mm厚改性沥青防水卷材6室内厨房卫生间两道涂抹防水1.5厚聚合物水泥基涂料+1.5厚1:2水泥砂浆掺3%防水剂找平层1.3 编制依据1、某某XXXXXXXX二期二标段相关图纸2、地下建筑防水构造（02J301）3、地下防水工程质量验收规范4、地下防水工程技术规范第二章 施工部署2.1 施工准备2.1.1技术及人员准备施工前应对图纸审核，了解本工程施工图中的防水细部构造和技术要求，并依据防水工程施工方案或技术措

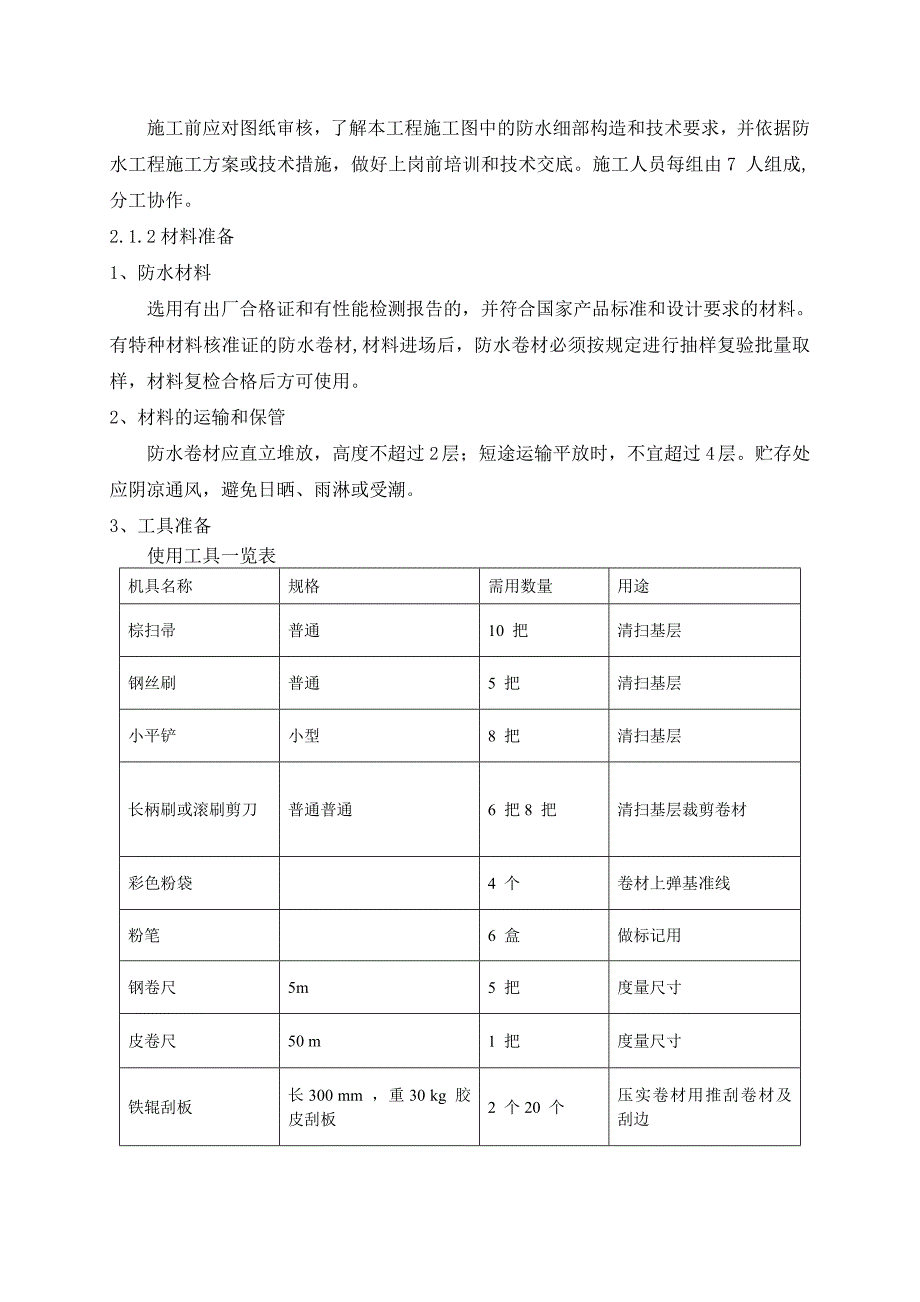

4、施，做好上岗前培训和技术交底。施工人员每组由7 人组成,分工协作。2.1.2材料准备1、防水材料选用有出厂合格证和有性能检测报告的，并符合国家产品标准和设计要求的材料。有特种材料核准证的防水卷材,材料进场后，防水卷材必须按规定进行抽样复验批量取样，材料复检合格后方可使用。 2、材料的运输和保管防水卷材应直立堆放，高度不超过2 层；短途运输平放时，不宜超过4 层。贮存处应阴凉通风，避免日晒、雨淋或受潮。3、工具准备使用工具一览表 机具名称规格需用数量用途棕扫帚普通10 把清扫基层钢丝刷普通5 把清扫基层小平铲小型8 把清扫基层长柄刷或滚刷剪刀普通普通6 把8 把清扫基层裁剪卷材彩色粉袋4 个卷材
5、上弹基准线粉笔6 盒做标记用钢卷尺5m5 把度量尺寸皮卷尺50 m1 把度量尺寸铁辊刮板长300 mm ，重30 kg 胶皮刮板2 个20 个压实卷材用推刮卷材及刮边铁锤普通5 把卷材收头钉水泥钉搅拌桶100 升5 个搅拌用运胶桶5 个运料用小推车2 台运料用手提搅拌器2 台搅拌弹线盒2 只基层上弹基准线2.2 施工条件2.2.1基层必须牢固干净，无松动、起砂、空鼓、脱皮等缺陷； 2.2.2基层表面应平整光滑、均匀一致，其平整度用2m直尺检查，面层与直尺间最大空隙不得大于5mm； 2.2.3阴阳角应做成均匀一致，阴角为平整光滑的圆弧，阳角为钝角所示： 2.2.4防水层施工环境气温要求，因该工程
6、采用热溶法，故环境温度不低于-10。第三章 施工工艺及施工方法3.1 主要部位防水做法3.1.1 地下室部分底板防水做法3.1.2 地下室地梁防水做法3.1.3 地下室承台防水做法3.1.4 地下室外墙防水做法3.1.5 地库顶板防水做法3.1.6 后浇带部位防水做法3.1.7 单体筏板与地库底板防水做法3.1.8 园林下沉空间底板桩基防水做法3.2 工艺流程及施工要点3.2.1工艺流程 砖胎膜及垫层砂浆找平层 养护 清理干燥 卷材进场取样复试 特殊部位增补处理、附加层防水卷材施工 细石混凝土保护层3.2.2 施工要点1、已完工程应符合建筑工程施工质量验收统一标准GB50300-2001。2、
7、防水施工前应对图纸审核，了解地下室工程施工图中的防水细部构造和技术要求，并编制地下室防水工程施工方案或技术措施。3、按地下防水工程质量验收规范GB50208-2002第4.3.10款，检查高分子自粘卷材是否有质量检验报告、环保检验报告、出厂合格证和现场抽样试验报告。防水材料进入现场，应按规定进行现场取样复试，复试合格后方可使用。4、必须遵守国家现行的有关安全防火、环保规定。5、检查基层：1、基层要求湿润无明水；2、基层应平整、坚固、干净、坡度准确。6、铺大面积卷材前，先对节点进行处理；7、卷材搭接宽度100；卷材铺粘前应预铺裁剪，尺寸准确；隔离纸必须完全撕净。8、注意：遇基层有孔洞、缺棱掉角，
8、用聚合物水泥砂浆修补；遇有酥松、起壳的找平层，要敲掉、铲除。清理干净后，用1：2水泥砂浆重新批挡，找平压实；遇有干缩裂缝或麻面，清理干净后，用聚合物水泥防水涂料多遍涂刷密实，并宽出缝隙2030mm。3.3 地下室底板防水卷材施工3.3.1基面处理：清除基层表面的灰尘、杂物，干燥的基面预先洒水润湿，有明水处应先排除明水，遇有不平基面处先做20厚1:3水泥砂浆找平。3.3.2节点细部处理：对地下室阴阳角、桩头、后浇带、变形缝等需做附加层的位置，铺设好附加层后在其上面刮涂一层水泥素浆或水泥砂浆，以便后续卷材的铺贴,附加层每边搭接宽度不少于250mm。3.3.3弹线：按卷材的宽度尺寸在基层上弹设卷材铺
9、贴控制线，以确保防水卷材铺展、顺直。3.3.4展开卷材，拉直平铺（隔离纸向下）于基面需铺贴的位置，与弹线对齐、顺直；对需要裁剪的卷材进行裁剪。卷材与卷材之间的搭接，长边不少于100mm，短边不少于150mm，卷材搭接宽度的偏差应小于10mm。底板卷材铺贴收头至侧墙，铺贴高度为500 mm，并翻至砖胎膜上部。3.3.5抬起卷材一端，并撕开卷材隔离纸约0.51m，从卷材底下留出一角，拉住留出一角的隔离纸，沿底面抽出，边抽出边用压辊滚压排出空气，使卷材与基面粘贴牢固。3.3.6封边处理：长边搭接方法：掀起上面卷材的搭接部位，在下面卷材的搭接部位刮涂聚合物水泥砂浆，立即粘上上面卷材的搭接部位，最后，在
10、粘接好的卷材上用聚合物水泥砂浆密封搭接缝。短边搭接方法：掀起上面卷材的搭接部位，在下面卷材的搭接部位刮涂聚合物水泥砂浆，立即粘上上面卷材的搭接部位，在粘接好的卷材上用聚合物水泥砂浆密封搭接缝。 3.3.7对铺贴、密封后的卷材用C20细石混凝土做一层40mm厚的保护层。3.4 侧墙、顶板防水卷材施工3.4.1基面处理：清除基层表面的灰尘、杂物，干燥的基面预先洒水润湿，有明水处应先排除明水，基面处先做20厚1:3水泥砂浆找平。3.4.2 弹线：按卷材的宽度尺寸在基层上弹设卷材铺贴控制线，以确保防水卷材铺展、顺直。3.3.2节点细部处理：对地下室阴阳角、后浇带、变形缝等需做附加层的位置，铺设好附加层
11、后在其上面刮涂一层水泥素浆或水泥砂浆，以便后续卷材的铺贴,附加层每边搭接宽度不少于250mm。3.4.3侧墙卷材铺贴方向为垂直方向。展开卷材，拉直平铺（隔离纸向下）于基面需铺贴的位置，与弹线对齐、顺直；对需要裁剪的卷材进行裁剪。卷材与卷材之间的搭接，长边不少于100mm，短边不少于150mm，卷材搭接宽度的偏差应小于10mm。3.4.4抬起卷材一端，并撕开卷材隔离纸约0.51m，从卷材底下留出一角，拉住留出一角的隔离纸，沿底面抽出，边抽出边用压辊滚压排出空气，使卷材与基面粘贴牢固。3.4.5 对准周边和卷材搭接缝，用水性沥青基密封膏1：0.5水泥涂刷封边 ，水泥为42.5的普通硅酸盐水泥。3.
12、4.6侧墙防水卷材铺贴时，应铺过侧墙到底板面上，与底板防水卷材用聚合物1：1.7水泥制浆搭接，后用水性沥青基密封膏1：0.5水泥进行密封。3.4.7顶板防水层施工完毕后，在已铺好的卷材上面做一道土工布隔离层，再做70厚C20细石混凝土保护层。3.4.8 侧墙防水层施工完毕后，应采用30厚聚苯泡沫板保护，并立即回填土。3.5 细部构造做法3.5.1 穿墙管件防水处理3.5.2阴阳角：底板、侧板、顶板阴阳角处，均应做成圆弧，且应先做附加层，后做防水层。具体施工时，附加层沿阴阳角两边各250mm铺贴防水卷材，防水层和加强层之间用聚合物水泥制浆涂刮，并粘贴压实， 水泥为42.5的普通硅酸盐水泥。 第四
13、章 质量要求及安全技术措施4.1 质量控制防水工程验收，应按地下工程防水技术规范GB 50108-2001、地下防水工程质量验收规范 GB502082002、建筑工程施工质量验收统一标准GB50300-2001进行验收，其中“主控项目，一般项目”必须严格按照技术规程要求进行验收。4.1.1主控项目1、卷材防水层所用卷材及主要配套材料必须符合设计要求。检验方法:检查出厂合格证、质量检验报告和现场抽样试验报告。2、卷材防水层及其转角处、变形缝、后浇带、桩头等细部做法均须符合设计要求。检验方法:观察检查和检查隐蔽工程验收记录。4.1.2一般项目1、卷材防水层的基层应牢固，基面应洁净、平整，不得有空鼓
14、、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。检验方法:观察检查和检查隐蔽工程验收记录。2、卷材防水层的搭接缝应粘(焊)结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。检验方法:观察检查。3、侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密、厚度均匀一致。检验方法:观察检查。4、 卷材搭接宽度的允许偏差为-10mm。检验方法:观察和尺量检查。4.1.3为保证地下室防水工程质量，施工时必须执行下列要求。1、大面积施工应先做样板，待建设单位认可后才能大面积施工。2、施工现场气温低于-5C时，一般不宜施工，如确实急需施工时，环境温度应大于0C。3、防水层铺贴方法和卷材搭接顺序应符合施工工艺规定，搭接宽度应满足施工工艺要求，搭接缝必须粘牢、准确、严格，接缝边缘嵌填密封。盖压条必须粘结牢固，缝隙嵌填密封严实。卷材表面平整，收头牢固。4、细部构造做法必须符合设计要求。5、在浇筑细石混凝土保护层以前的整个施工过程中，不允许穿带钉子鞋的人员进入施工现场，以免损坏防水层。6、在浇筑细石混凝土保护层时，运送混凝土小车的铁腿根部必须用橡胶卷材垫好，并要捆绑牢固，避免小车铁腿损坏卷材防水层。如发现防水层被损坏，必须修复后，才能浇筑细石混凝土刚性保护层。7、严格按照操作规程、技术方案施工，对施工过程中出现的技术问题及时处理，严格把好质量关。8、竣工的防水层表面不
