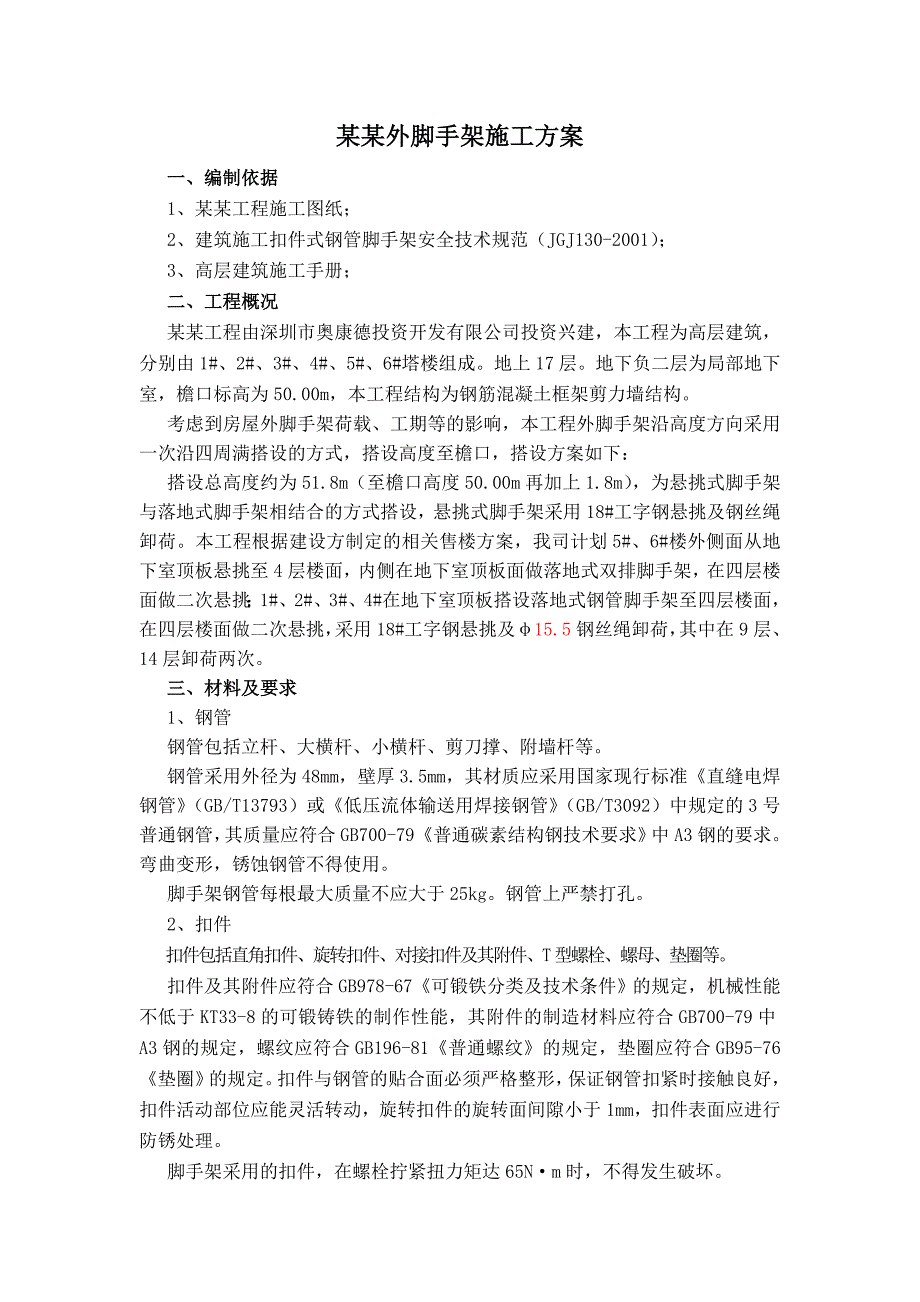

1、某某外脚手架施工方案一、编制依据1、某某工程施工图纸；2、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）；3、高层建筑施工手册；二、工程概况某某工程由深圳市奥康德投资开发有限公司投资兴建，本工程为高层建筑，分别由1#、2#、3#、4#、5#、6#塔楼组成。地上17层。地下负二层为局部地下室，檐口标高为50.00m，本工程结构为钢筋混凝土框架剪力墙结构。考虑到房屋外脚手架荷载、工期等的影响，本工程外脚手架沿高度方向采用一次沿四周满搭设的方式，搭设高度至檐口，搭设方案如下：搭设总高度约为51.8m（至檐口高度50.00m再加上1.8m），为悬挑式脚手架与落地式脚手架相结合的方式搭设
2、，悬挑式脚手架采用18#工字钢悬挑及钢丝绳卸荷。本工程根据建设方制定的相关售楼方案，我司计划5#、6#楼外侧面从地下室顶板悬挑至4层楼面，内侧在地下室顶板面做落地式双排脚手架，在四层楼面做二次悬挑；1#、2#、3#、4#在地下室顶板搭设落地式钢管脚手架至四层楼面，在四层楼面做二次悬挑，采用18#工字钢悬挑及15.5钢丝绳卸荷，其中在9层、14层卸荷两次。三、材料及要求1、钢管钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。钢管采用外径为48mm，壁厚3.5mm，其材质应采用国家现行标准直缝电焊钢管（GB/T13793）或低压流体输送用焊接钢管（GB/T3092）中规定的3号普通钢管，其质量应符

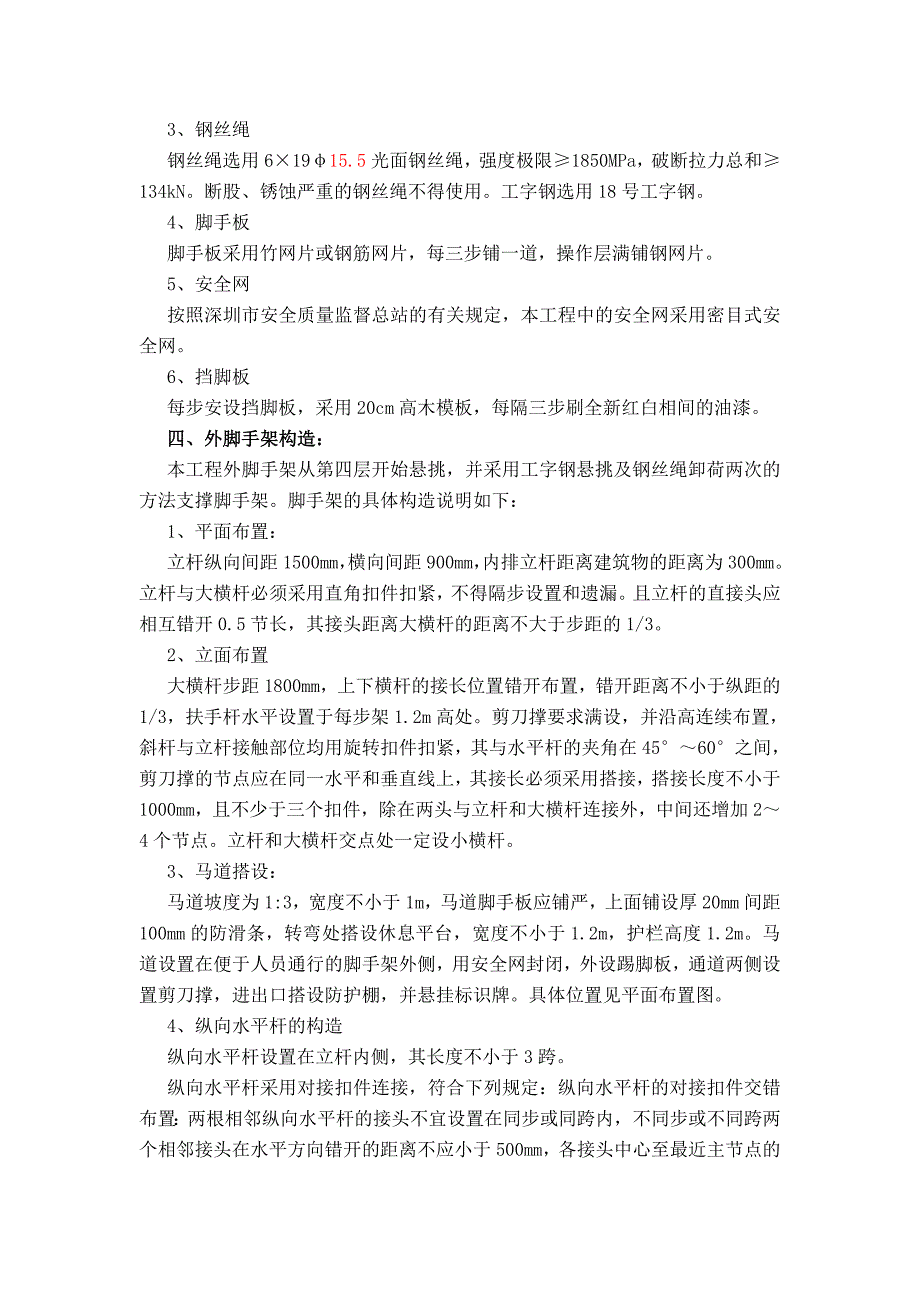

3、合GB700-79普通碳素结构钢技术要求中A3钢的要求。弯曲变形，锈蚀钢管不得使用。脚手架钢管每根最大质量不应大于25kg。钢管上严禁打孔。2、扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。扣件及其附件应符合GB978-67可锻铁分类及技术条件的规定，机械性能不低于KT33-8的可锻铸铁的制作性能，其附件的制造材料应符合GB700-79中A3钢的规定，螺纹应符合GB196-81普通螺纹的规定，垫圈应符合GB95-76垫圈的规定。扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间隙小于1mm，扣件表面应进行防锈处理。脚
4、手架采用的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。3、钢丝绳钢丝绳选用61915.5光面钢丝绳，强度极限1850MPa，破断拉力总和134kN。断股、锈蚀严重的钢丝绳不得使用。工字钢选用18号工字钢。4、脚手板脚手板采用竹网片或钢筋网片，每三步铺一道，操作层满铺钢网片。5、安全网按照深圳市安全质量监督总站的有关规定，本工程中的安全网采用密目式安全网。6、挡脚板每步安设挡脚板，采用20cm高木模板，每隔三步刷全新红白相间的油漆。四、外脚手架构造：本工程外脚手架从第四层开始悬挑，并采用工字钢悬挑及钢丝绳卸荷两次的方法支撑脚手架。脚手架的具体构造说明如下：1、平面布置：立杆纵向间距1500
5、mm，横向间距900mm，内排立杆距离建筑物的距离为300mm。立杆与大横杆必须采用直角扣件扣紧，不得隔步设置和遗漏。且立杆的直接头应相互错开0.5节长，其接头距离大横杆的距离不大于步距的1/3。2、立面布置大横杆步距1800mm，上下横杆的接长位置错开布置，错开距离不小于纵距的1/3，扶手杆水平设置于每步架1.2m高处。剪刀撑要求满设，并沿高连续布置，斜杆与立杆接触部位均用旋转扣件扣紧，其与水平杆的夹角在4560之间，剪刀撑的节点应在同一水平和垂直线上，其接长必须采用搭接，搭接长度不小于1000mm，且不少于三个扣件，除在两头与立杆和大横杆连接外，中间还增加24个节点。立杆和大横杆交点处一定

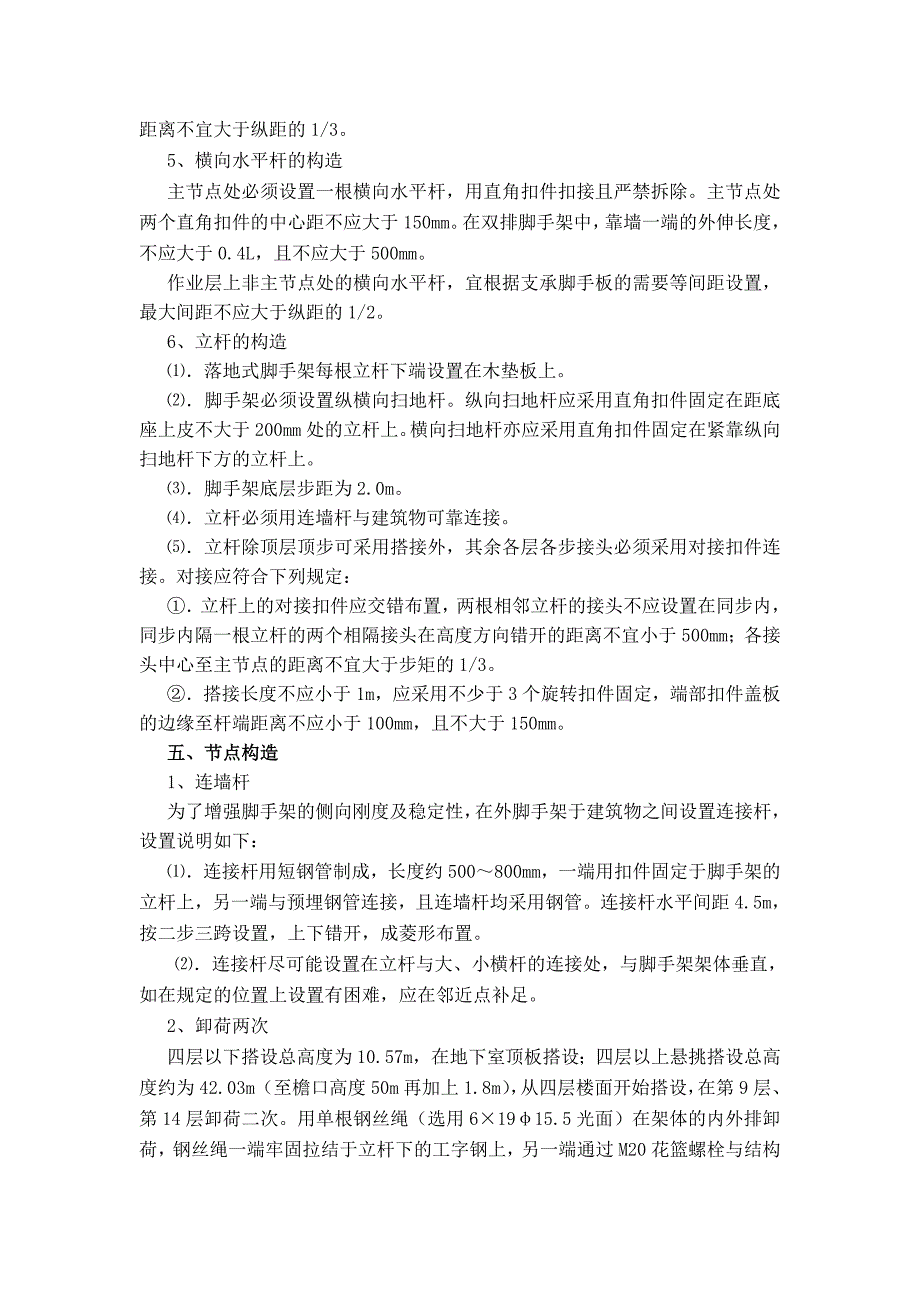

6、设小横杆。3、马道搭设：马道坡度为1:3，宽度不小于1m，马道脚手板应铺严，上面铺设厚20mm间距100mm的防滑条，转弯处搭设休息平台，宽度不小于1.2m，护栏高度1.2m。马道设置在便于人员通行的脚手架外侧，用安全网封闭，外设踢脚板，通道两侧设置剪刀撑，进出口搭设防护棚，并悬挂标识牌。具体位置见平面布置图。4、纵向水平杆的构造纵向水平杆设置在立杆内侧，其长度不小于3跨。纵向水平杆采用对接扣件连接，符合下列规定：纵向水平杆的对接扣件交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵
7、距的1/3。5、横向水平杆的构造主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度，不应大于0.4L，且不应大于500mm。作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。6、立杆的构造落地式脚手架每根立杆下端设置在木垫板上。脚手架必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。脚手架底层步距为2.0m。立杆必须用连墙杆与建筑物可靠连接。立杆除顶层顶步可采用
8、搭接外，其余各层各步接头必须采用对接扣件连接。对接应符合下列规定：立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步矩的1/3。搭接长度不应小于1m，应采用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm，且不大于150mm。五、节点构造1、连墙杆为了增强脚手架的侧向刚度及稳定性，在外脚手架于建筑物之间设置连接杆，设置说明如下：连接杆用短钢管制成，长度约500800mm，一端用扣件固定于脚手架的立杆上，另一端与预埋钢管连接，且连墙杆均采用钢管。连接杆水平间
9、距4.5m，按二步三跨设置，上下错开，成菱形布置。连接杆尽可能设置在立杆与大、小横杆的连接处，与脚手架架体垂直，如在规定的位置上设置有困难，应在邻近点补足。2、卸荷两次四层以下搭设总高度为10.57m，在地下室顶板搭设；四层以上悬挑搭设总高度约为42.03m（至檐口高度50m再加上1.8m），从四层楼面开始搭设，在第9层、第14层卸荷二次。用单根钢丝绳（选用61915.5光面）在架体的内外排卸荷，钢丝绳一端牢固拉结于立杆下的工字钢上，另一端通过M20花篮螺栓与结构上预埋的18钢筋环上。钢丝绳两端绕环的搭接长度不小于50cm，不少于3只钢丝绳绳卡固定。工字钢用吊两道预埋钢箍固定在结构上。3、吊环
10、吊环是卸荷钢丝绳与结构的连接件，用18钢筋制成，预埋在混凝土内，水平间距1.5m。工字钢间距为1.5m。六、脚手架的设计计算1、斜拉钢丝绳卸荷设计要点按最大斜拉吊点竖向距离计算，为七层，52.8=14m。吊点水平间距以1个立杆纵距为宜， L=11.5=1.5m。为减少斜拉引起的水平力，避免立杆与小横杆连接扣件发生滑移而引起立杆向里弯曲变形，应使斜拉钢丝绳与水平短横杆的交角a尽量大，本工程钢丝绳投影长度为2层楼高，为5.6m。斜拉钢丝绳用花蓝螺栓拉紧，做到所有钢丝绳拉紧程度基本相同，避免钢丝绳受力不均匀。吊点必须在立杆与大横杆、小横杆的交点处，钢丝绳必须有大横杆底部兜紧。第一部分、悬挑脚手架荷载
11、计算（一）、综合简述1、主要规程、规范(1)建筑施工扣件式钢管脚手架安全技术规范(JGJ 130-2001)(2002年版)(2)建筑施工高处作业安全技术规范（JGJ 80-91）；(3)建筑施工安全检查标准（JGJ 59-99）；(4)钢结构设计规范（GB500172003）；(5)建筑结构荷载规范(GB5009-2001)(2006年版)；(6)混凝土结构设计规范(G-2002)(7) 施工图纸。2、计算参数设定脚手架采用48x3.5钢管,内立杆离墙0.30m,立杆底高度+9.77m；立杆步距h=1.80m，立杆纵距la=1.50m，立杆横距=0.90m,架体高度=42.03m；横向杆上有
12、2条纵向杆,连墙件按2步3跨布置,竹脚手板铺8层。3、钢管截面特征 壁厚t=3.5mm，截面积A=489mm2，惯性矩I=mm4；截面模量W=5080mm3，回转半径i=15.8mm，每米长质量0.0384kN/m；Q235钢抗拉、抗压和抗弯强度设计值f=205N/mm2，弹性模量E=N/mm2。4、荷载标准值(1)永久荷载标准值每米立杆承受的结构自重标准值0.1176kN/m；脚手板采用0.35,自重标准值为0.350kN/m2；栏杆与挡板采用0.1401,自重标准值为0.1401kN/m；脚手架上吊挂的安全设施（安全网）自重标准值0.002kN/m2。(2)施工均布活荷载标准值装修脚手架2
13、.00kN/m2，结构脚手架3.00kN/m2。 (3)作用于脚手架上的水平风荷载标准值k脚手架高度为42.03m 地面粗糙度按D类；风压高度变化系数z=0.62 (标高+10m)；挡风系数=0.868背靠建筑物按敞开，框架和开洞墙计算，则脚手架风荷载体型系数s=1.3=1.1284工程位于广东深圳市，基本风压0=0.75kN/m2 ，(按现行国家标准建筑结构荷载规范（GB5009-2006）的规定采用)水平风荷载标准值 k=0.711.12840.75=0.37kN/m2（二）、纵向水平杆验算1、 荷载计算钢管自重GK1=0.0384kN/m脚手板自重GK2=0.350.30=0.11kN/
14、m施工活荷QK=3.000.30=0.90kN/m作用于纵向水平杆线荷载标准值q1=1.2GK=1.2(0.0384+0.11)=0.17kN/m q2=1.4QK=1.40.90=1.26kN/m 2、纵向水平杆受力计算按三跨连续梁计算，L=1.50m。(1)抗弯强度验算弯矩系数KM=-0.100、-0.117最大弯矩:=-0.1000.171.5021.502=0.37kN.m1.502=0.37kN抗弯强度=M/W =0.371065080=72.92N/mm2 纵向水平杆抗弯强度=M/W=72.92N/mm2f=205N/mm2,满足要求。 (2)挠度验算挠度系数K=0.677、0.9
